GSM-4 z INTEGRĄ – Powiadamianie telefoniczne krok po kroku (część 1)
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Zobacz również
Sterowanie oświetleniem z Integry i manipulatora INT-TSI
Jak konfigurować piloty w centrali Integra?
#06 INT-TSI. Jak skonfigurować widżet „Przycisk-Wskaźnik”?
Rejestracja czasu pracy przez zamek szyfrowy i inne możliwości ZS44-X przy użyciu aplikacji Tuya
ATTE-IPB-5-10-S4. Switch z wbudowanym zasilaczem i możliwością podłączenia 5 kamer IP
Przyszedł czas na okiełznanie najbardziej funkcjonalnych* modułów GSM produkcji SATEL. Nie wypada przecież odkładać tego w nieskończoność. Ta seria artykułów kompleksowo przedstawia konfigurację modułu GSM-4 z dowolną centralą serii INTEGRA. Zaczynajmy.
* Aktualnie GSM-4 nie jest produkowany. Miejsce tego modułu zajął GSM-X, który posiada jeszcze większe możliwości. Konfiguracja jest jednak analogiczna.
Czym się będziemy zajmować?
Realizacja powiadomienia ze wskazaniem konkretnej czujki, która wywołała alarm
Sterowanie czuwaniem za pomocą wiadomości SMS, które wyślemy do modułu z własnego telefonu
Podłączenie aparatu telefonicznego do centrali i korzystanie z niego jak z telefonu stacjonarnego (poprzez sieć GSM)
Zdalne programowanie centrali alarmowej przy użyciu modułu GSM (technologia GPRS)
Zanim zaczniemy, poniżej przykładowy schemat podłączenia modułu GSM-4 do centrali INTEGRA 64.
Moduł GSM i centrala zostały podłączone poprzez złącza dialera telefonicznego centrali (TIP, RING). To połączenie umożliwi szczegółowe powiadamianie o alarmach. Następnie wyjścia modułu zostały podłączone do wejść centrali alarmowej. To umożliwi zdalne sterowanie pracą systemu alarmowego (np. sterowanie czuwaniem za pomocą SMS).
W tej części artykułu realizujemy pierwsze zadanie.
Zadanie 1. Jak skonfigurować powiadomienie, w którym użytkownik będzie dostawał SMS’y z nazwami czujek wywołujących alarm?
Krok 1: Konfigurujemy powiadomienie w INTEGRZE

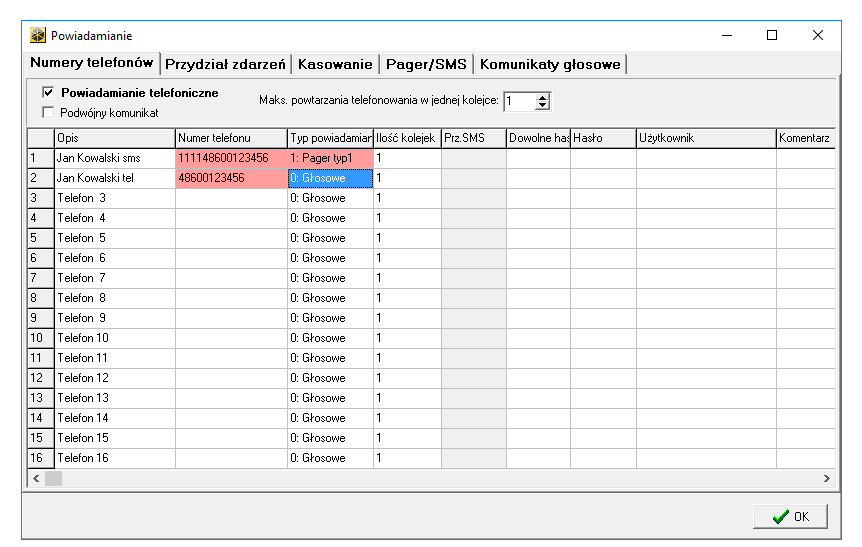

Zaczynamy od centrali alarmowej INTEGRA. Otwieramy okno „Powiadamianie telefoniczne”, które należy wypełnić jak poniżej (przykład):
Należy zaznaczyć opcję „Powiadamianie telefoniczne”, aby w ogóle uruchomić mechanizm. Następnie podajemy numery telefonów oraz nazwy osób, do […]
