Porada nr 0224

Grupowe sterowanie rolet w centrali Integra

Porada widoczna dla konta PREMIUM
Artykuł: Grupowe sterowanie rolet w centrali Integra

Kontakt

Integra i rolety to para, która jest powszechnie spotykana. O ile sterowanie pojedynczą roletą jest proste – w zasadzie nie wymaga ekstra konfiguracji, to sterowanie grupowe rolet w centrali Integra nie jest takie oczywiste. Artykuł krok po kroku prowadzi przez proces konfiguracji, pokazując jeden z patentów. Zapraszam do lektury.
Na tej stronie znajdziecie również kilka innych pozycji, które dotyczą podłączenia i sterowania rolet z centrali Satel Integra. Pod tym artykułem te pozycje są podlinkowane.

Zanim zaczniemy – wersja „uproszczona”

Grupowe sterowanie rolet można zrealizować bez większego wysiłku. Poniżej „uproszczona” wersja tego zagadnienia. Później pokażę poważniejsze rozwiązanie.

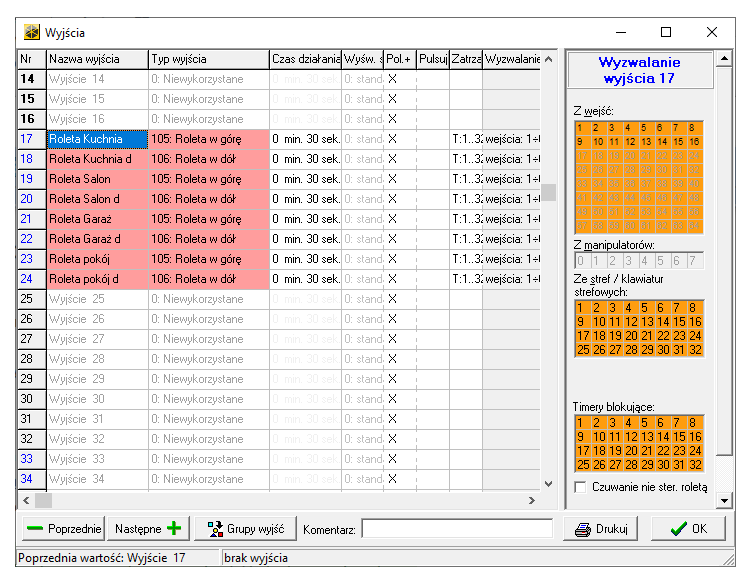

Pod spodem znajduje się zrzut ekranowy okna „Wyjścia”, gdzie widać kilka rolet.

rolety integra wyjścia
Okno „Wyjścia” i kilka rolet z ich domyślnymi ustawieniami (patrz „Wyzwalanie” z prawej strony).

Każde wyjście roletowe (czyli typy 105 i 106) posiada zestaw opcji z prawej strony, które są „wyzwalaczami” tych wyjść. Domyślnie każda roleta ma zaznaczoną obsługę ze wszystkich 32 stref (tyle maksymalnie stref posiadają „duże” centrale serii Integra, czyli od Integry 64 i wyżej).
Działanie jest bardzo proste: kiedy użytkownik załącza czuwanie w przynajmniej jednej z powyższych stref, wyjścia typu „Roleta w dół” zostają aktywowane i rolety się zamykają. Konsekwentnie, kiedy użytkownik wyłącza czuwanie strefy, zostają aktywowane wyjścia „Roleta w górę” i rolety się otwierają.
Wynika z tego, że takie grupowe sterowanie jest już standardowo dostępne. Instalator nie musi nic tutaj robić, to już działa. Jednak warunkiem jest konieczność włączania i wyłączania czuwania w danej strefie. I to może stanowić utrudnienie lub po prostu niechęć – czasami chcemy opuścić wszystkie rolety w dół, ale nie mamy zamiaru włączać czuwania.
Jak można to rozwiązać?
Możemy sterować każdą roletą z osobna i po 10 minutach skończyć operację.

Możemy też stworzyć osobną strefę np. „Rolety” i tylko ta strefa będzie sterować wyjściami roletowymi (pozostałe strefy należy odznaczyć z wyjść roletowych). Kiedy będziemy chcieli opuścić wszystkie […]
