Rejestratory serii BCS Line obsługujące więcej niż jeden dysk twardy umożliwiają stworzenie grup dyskowych do których zostaną przydzielone poszczególne kanały urządzenia. Dzięki temu możemy podzielić nasz monitoring na kilka grup, różniących się między sobą pojemnością dysków a co za tym idzie czasem zapisu nagrań.

Aby lepiej zrozumieć działanie tego mechanizmu posłużymy się następującym przykładem:
System monitoringu wizyjnego średniej firmy składa się z następujących elementów:

Rejestrator 32-kanałowy BCS-NVR3204-4K-III

4 dyski twarde o pojemnościach: 2TB, 2TB, 4TB, 6TB

16 kamer zewnętrznych

16 kamer znajdujących się wewnątrz pomieszczeń biurowych

Wymagany przez klienta czas zapisu nagrań powinien wynosić odpowiednio:

10 dni dla kamer zewnętrznych

25 dni dla kamer wewnętrznych

Dla uproszczenia przyjmiemy, że pojedynczy strumień wideo wykorzystuje przepływność równą 2 Mb/s

Przykład 1 – Brak podziału na grupy

Rejestrator domyślnie pracuje bez podziału na grupy dyskowe czego wynikiem jest otrzymanie sumarycznej pojemności dysków dla wszystkich kamer.

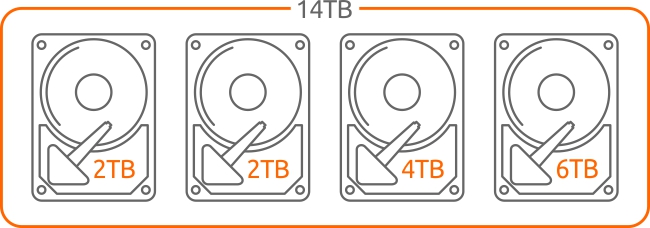

Przy zastosowaniu w/w dysków twardych sumaryczna pojemność będzie wynosić 14TB (2TB + 2TB + 4TB + 6TB).

Przy takiej pojemności maksymalny czas zapisu obrazu  z 32 kamer będzie wynosić około 19 dni. Wynik ten nie spełnia wymagań dla kamer wewnętrznych (minimum 25 dni zapisu).

Aby spełnić wymagania należałoby uzyskać sumaryczną pojemność dysków  wynoszącą 16TB co wiązałoby się z wymianą dysków czyli dodatkowymi kosztami.

Przykład 2 – podział na dwie grupy

Dyski rejestratora zostaną odpowiednio podzielone na dwie grupy, do których zostaną przypisane poszczególne kanały.

Grupa I – 16 Kamer zewnętrznych.  Wymagana pojemność dysku dla 10-dniowego zapisu to ~3,23TB a więc wykorzystamy dwa dyski o pojemności 2TB otrzymując łączną pojemność 4TB.
Grupa II – 16 kamer wewnętrznych. Wymagana pojemność dysku dla 25-dniowego zapisu to ~8,24TB a więc wykorzystamy dyski 6 TB oraz 4 TB, dzięki czemu […]
