Jak działa ANR w kamerach i rejestratorach BCS Line?

Porada widoczna dla konta PREMIUM
narzędzia Wiha

Powiązane tagi

Kontakt

Tematem tego artykułu jest funkcja ANR, czyli Automatic Network Replenishment – funkcja zwiększająca niezawodność całego systemu monitoringu wizyjnego poprzez dodatkowy zapis nagrań na karcie pamięci oraz synchronizację materiału wideo między kamerą a rejestratorem.

Jak działa ANR?

ANR to tak naprawdę funkcja rejestratora sieciowego odpowiadająca za możliwość synchronizacji nagrań z urządzeniem, z którego dany strumień pochodzi. Mowa oczywiście o kamerach IP wyposażonych w gniazdo kart pamięci microSD. Jeśli kamera ma zamontowaną kartę pamięci i zapisuje strumień również na niej, to rejestrator może pobrać nagrania z tej karty.  Oczywiście rejestrator posiada swój dysk twardy, na którym zapisuje strumienie ze wszystkich podłączonych do niego kamer, ale zdarzają się sytuacje, gdy z różnych przyczyn urządzenia tracą połączenie – a to oznacza brak nagrań na dysku. Jeśli jednak dla tego kanału funkcja ANR jest włączona, po powrocie komunikacji rejestrator pobierze brakujący materiał.

W praktyce przebiega to następująco:

Podczas niezakłóconej pracy rejestrator pobiera strumień z kamery IP. Ten sam strumień rejestrowany jest również lokalnie na karcie pamięci.
W przypadku braku komunikacji rejestrator–kamera strumień nadal jest zapisywany lokalnie na karcie pamięci.
Po powrocie komunikacji rejestrator wznawia pobieranie strumienia z kamery IP oraz sprawdza, czy brakujące nagrania są zapisane na karcie pamięci w kamerze. Jeśli tak jest, zostaną one pobrane w celu uzupełnienia braków.
Finalnie na nagraniach rejestratora nie ma żadnych braków w materiale.

Konfiguracja funkcji ANR

Konfigurację warto zacząć od kamery, a dokładniej – od parametrów zapisu nagrań na karcie pamięci. W pierwszej kolejności należy upewnić się, czy karta pamięci została poprawnie rozpoznana przez kamerę (Rys.1). Jeśli nośnik był wcześniej używany przez inne urządzenie, konieczne może być sformatowanie karty.

.

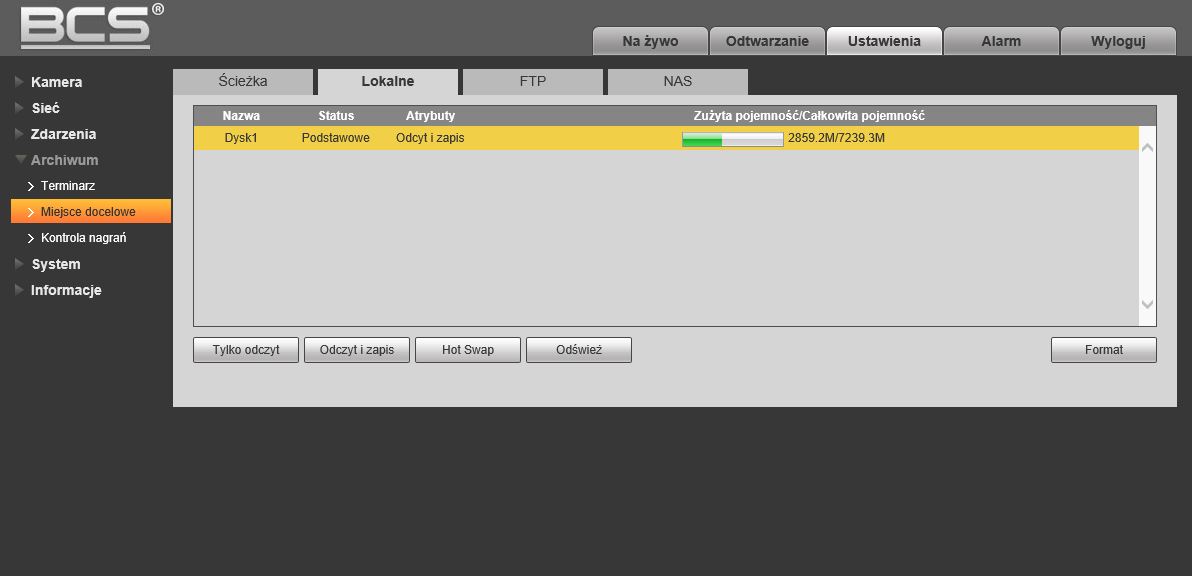

Rys. 1. Status zainstalowanych nośników pamięci w kamerze IP
W kolejnym kroku należy określić miejsca zapisu nagrań dla poszczególnych zdarzeń (Rys. 2). Warto zwrócić uwagę, że karta pamięci to nie jedyne miejsce, gdzie materiał wideo może […]
