ETHM-1 Plus – jak kontrolować łącze internetowe?
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Decydując się na moduł ETHM-1 Plus w instalacji alarmowej, zyskujemy ciekawe możliwości. Ale te możliwości dostępne są tylko wtedy, kiedy moduł jest podłączony do stabilnej sieci LAN z dostępem do internetu. Dobrze by było, aby moduł przeprowadzał diagnostykę łącza internetowego i w razie problemów – wyrzucał awarię. To niby oczywiste, ale wciąż w tej materii jest kilka spraw do wyjaśnienia i wdrożenia.
Domyślne zachowanie modułu w przypadku awarii łącza

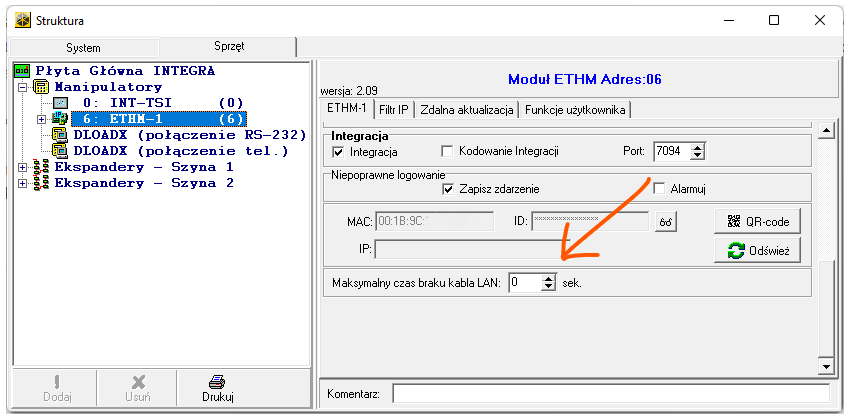

Moduł domyślnie implementuje mechanizm, który bada tylko to, czy dostępna jest sieć LAN. Inaczej: sprawdza, że karta sieciowa jest podłączona do jakiegokolwiek urządzenia sieciowego. Jeżeli tak – wszystko się zgadza. Jeżeli nie, system w sposób ciągły zgłasza awarię typu „Brak sieci LAN”, wskazując moduł, który taki problem posiada. Instalator może opóźnić zgłaszanie tego problemu o maksymalnie 255 sekund.
Tutaj należy pamiętać, że ustawienie wartości 0 (domyślnie) nie powoduje wyłączenia zgłaszania braku obecności sieci LAN. Wartość 0 oznacza, że opóźnienia nie będzie (brak LAN zgłaszany jest natychmiastowo). Nie ma też możliwości takiego ustawienia, które nie będzie kontrolowało obecności sieci LAN. Ta kontrola istnieje zawsze i nie można jej wyłączyć.
Warto wiedzieć
W pamięci zdarzeń odkładają się dwa zdarzenia: „Brak kabla sieciowego” oraz kiedy połączenie wróci – „Kabel sieciowy ok”. Tym zdarzeniom towarzyszy kod o numerze 352 (może się przydać np. w kontekście konfiguracji powiadomienia/monitoringu).
W przypadku braku sieci LAN, centrala może uruchomić wyjście zaprogramowane jako:
95: Awaria monitoringu IP
Należy przy tym wyjściu wskazać adres, na którym zainstalowany jest moduł ETHM-1 Plus (parametr „Brak sieci LAN”).
Co się stanie, jeżeli dostawca internetu będzie miał usterkę?
Zasadniczo moduł nie zorientuje się, że nie ma dostępu do internetu. Wciąż będzie podłączony do switcha, a więc z punktu widzenia modułu ETHM-1 Plus wszystko jest w porządku. Niestety, […]
