ETHM-1 z INTEGRĄ – przewodnik „krok po kroku”
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Zobacz również
Moduł ETHM-1 stanowi ciekawe uzupełnienie każdej instalacji alarmowej, która oparta jest na centrali SATEL INTEGRA. W kilku punktach przedstawię możliwe warianty obsługi tego modułu. Zaczniemy od podłączenia do centrali, później podstawowa konfiguracja i połączenie zdalne z systemem alarmowym przez przeglądarkę internetową. W kolejnych punktach omówimy połączenie z aplikacją mobilną Mobile KPD2 i z aplikacją GUARDX. Na koniec zostawiam zdalne połączenie poprzez DLOADX – przydatne przy zdalnych serwisach i wglądach w kondycję systemu alarmowego.
UWAGA! Artykuł ARCHIWALNY!
Ze względu na to, że moduł ETHM-1 został wycofany ze sprzedaży i zastąpiony nowszym – ETHM-1 Plus – część informacji zawartych w artykule może już nie być aktualna. Dostępny jest nowy artykuł pokazujący zasady konfiguracji modułu ETHM-1 Plus, uwzględniając przy tym komunikację przez tzw. serwer SATEL.
Link do nowej pozycji dostępny jest pod tym artykułem.
Podłączenie ETHM-1 plus do centrali alarmowej
Moduł jest widoczny w systemie jako manipulator. Wobec powyższego, ten moduł podłączamy do szyny manipulatorów. Są to odpowiednio zaciski CKM oraz DTM.
Oprócz tego, moduł potrzebuje stałego napięcia 12V.
Podłączamy się do odpowiednich złącz zasilających w centrali, czyli KPD. Jak każdy manipulator, tak moduł ETHM-1 również potrzebuje indywidualnego adresu. Do jego ustawienia służą 3 zworki (więc 8 kombinacji). Należy ustalić niepowtarzalny adres dla modułu (szczegóły w instrukcji modułu). Moduł należy wpiąć do sieci lokalnej (LAN).
Identyfikacja oraz wstępne ustawienia modułu gsm
Jak każdy manipulator, tak i moduł ETHM-1 wymaga przeprowadzenia procedury identyfikacji. Nie ma znaczenia, czy wykonujemy ją z poziomu manipulatora czy komputera. Moduł w końcowej fazie ma być widoczny w programie DLOADX w oknie: Struktura -> Sprzęt -> Manipulatory -> „ETHM-1”.

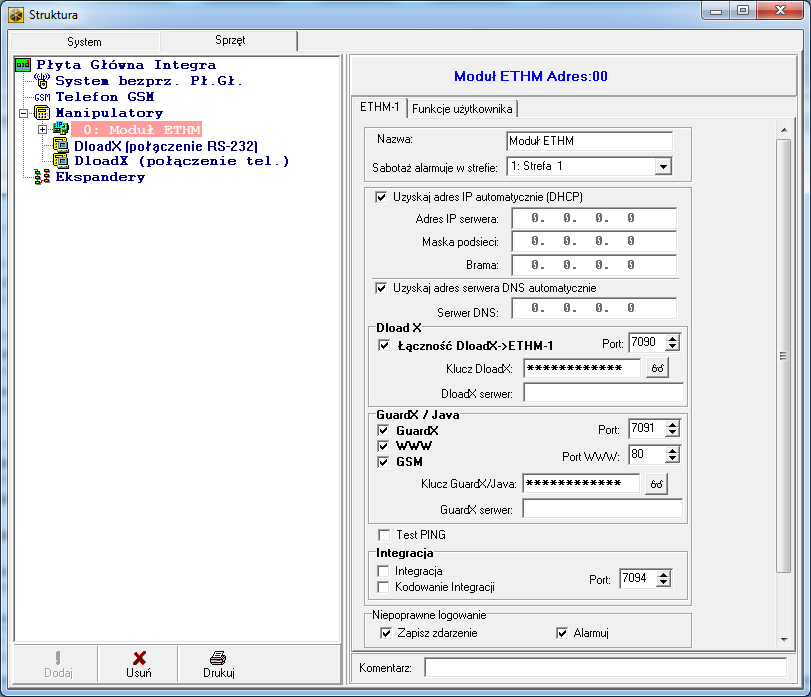

Okno konfiguracyjne modułu ETHM-1 (parametry […]
