ETH10-2WIRE-SET. Połącz i zasil urządzenia IP przewodem dwużyłowym
Do czego służy zestaw ETH10-2WIRE-SET?
Zestaw ETH10 -2WIRE-SET umożliwia uruchomienie np.: kamery IP PoE bądź domofonu IP na dowolnej 1 parze przewodu.
Zestaw składa się z dwóch urządzeń z nadajnika i z odbiornika. Nadajnik podłączamy do switcha PoE i on się zasila. Następnie dwie żyły przewodu podłączamy do odbiornika, zachowując polaryzację, i na wyjściu możemy podłączyć bezpośrednio kamerę IP PoE. Dzięki niemu, możesz uruchomić np. kamerę IP PoE, bądź domofon IP na dowolnej jednej parze przewodu np: skrętki komputerowej ale również zwykłego przewodu prostego np. YTDY
Zestaw ETH10-2WIRE-SET, jest bliźniaczo podobny do zestawu ETH-2WIRE-SET, który możesz zobaczyć w innym odcinku.
Podstawową różnicą pomiędzy poszczególnymi zestawami jest to, że ETH10-2-WIRE-SET, zapewnia nam transfer pomiędzy urządzeniami na poziomie 10 Mb
ale dzięki temu, że zmniejszyliśmy prędkość transmisji, wzrosła nam odległość pomiędzy nadajnikiem i odbiornikiem. Może ona wynosić nawet do 1 kilometra.
Główne różnice w działaniu ETH-2WIre-set i eth10-2wire-set :
Prędkość transmisji :
ETH2-WIRE-SET 100 Mb
ETH10-2-WIRE-SET 10 Mb
Maksymalna odległość transmisji:
ETH2-WIRE-SET do 300 m
ETH10-2-WIRE-SET do 1 km
Co wchodzi w skład zestawu ETH10-2WIRE-SET

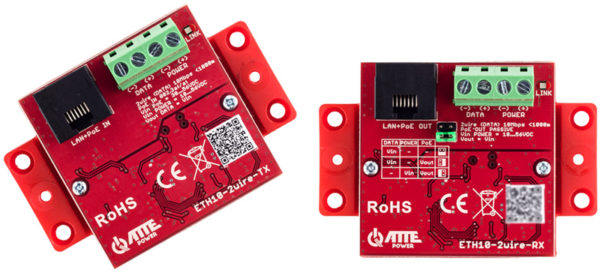

Zestaw ETH10-2WIRE-SET składa się z nadajnika TX i odbiornika RX
jak podłączyc urządzenie?
Nadajnik podłączamy do switcha PoE, który zasila zarówno urządzenie jak i podaje napięcie na zaciski śrubowe,
które przesyłane jest ( napięcie) do odbiornika i tutaj możemy podłączyć bezpośrednio kamerę IP PoE,
która zasili się z tego switcha, który jest podłączony do nadajnika i po prostu zadziała.
Jeśli natomiast odległość pomiędzy nadajnikiem i odbiornikiem byłaby bardzo duża,
co powodowałoby duże spadki napięcia. Na tyle duże, że urządzenie podłączone do odbiornika
nie miałoby wystarczającego napięcia do działania, możemy, korzystając z zacisków Power, dosilić to urządzenie
W takim przypadku konkretnie tutaj na te zaciski moglibyśmy podać 48 V,
które podawane byłoby na zaciski śrubowe. Zworki konfiguracyjne służą właśnie do tego aby ustalać
czy zasilanie podane na zaciski Power jest podawane na złącze PoE oraz, żeby określić, które urządzenie zasila które.
Zwróćcie uwagę, że te zaciski są z jednej i z drugiej strony i możemy zasilić zarówno od strony nadajnika jak i od strony odbiornika.
Na jakich przewodach uzyskujemy jakie odległości?
Najlepszym przewodem do transmisji jest skrętka komputerowa. Po prostu jedna para z przewodu UTP kategorii piątej bądź wyższej
Na takim przewodzie, na takiej pojedynczej parze, możemy uzyskać nawet do kilometra zasięgu.
Jeśli użyjemy przewodu telekomunikacyjnego ale parowanego, te odległości będą o koło połowę mniejsze.
Natomiast jeśli użyjemy przewodu prostego, czyli na przykład zwykłego przewodu elektrycznego bądź przewodu alarmowego YTDY,
ta odległość będzie zdecydowanie ograniczona w granicach 100 do 200 m.
Jeśli mamy instalację zostaną, najlepiej jest wykonać test aby uniknąć problemów podczas właściwej instalacji.
Powiązane produkty
ETH‑2wire‑SET
Parametry techniczne:
- Złącza: RJ-45, Listwa śrubowa
- Napięcie zasilania: VIN PoE = 44 – 56 VDC, VIN POWER = 24 – 56 VDC
- Napięcie wyjściowe: V IN = V OUT
- Pobór mocy: 1.35 W
- Długość kabla: < 300m – para przewodów skrętki UTP
- Stopień ochrony IP: IP 20
- Wymiary: 99 x 24 x 22 mm ( TX i RX)
- Waga: TX – 0,03 kg, RX 0,03 kg
ETH10-2Wire-Set
- Złącza: RJ-45, Listwa śrubowa
- Napięcie zasilania: VIN PoE = 44 – 56 VDC, VIN POWER = 24 – 56 VDC
- Napięcie wyjściowe: V IN = V OUT
- Pobór mocy: 1.35 W
- Długość kabla: < 1000m – para przewodów skrętki UTP
- Stopień ochrony IP: IP 20
- Wymiary: 51 x 51 x 22 mm ( TX i RX)
- Waga: TX – 0,025 kg, RX 0,025 kg
