Z czego składa się system monitoringu CCTV?

Nazwa CCTV jest skrótem od „Closed Circuit TeleVision” i oznacza telewizję przemysłową w układzie zamkniętym.

Najprościej – systemem CCTV możemy nazwać układem współpracujących urządzeń, służących do monitorowania i rejestracji obrazu (kamer CCTV) w obiekcie zamkniętym.

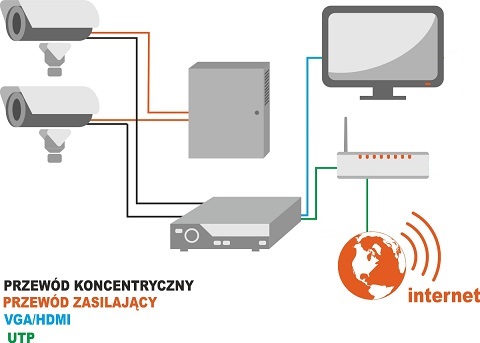

W skład systemu CCTV wchodzą:

• Kamery przemysłowe i obiektyw do kamery
• Rejestratory
• Monitory i przewody wideo
• Zasilacze i przewody zasilające
• Przewody lub zestawy bezprzewodowe do transmisji sygnału audio / wideo
• Obudowy, uchwyty i inne akcesoria
• Opcjonalnie routery do realizacji połączenia z Internetem

W tym miejscu można postawić pytanie, czy systemy monitoringu są takie same, czy występują pomiędzy nimi zasadnicze różnice? Oczywiście, że się od siebie różnią – Pierwsze co może przyjść na myśl to przecież różne elementy elektroniczne i optyczne z których zbudowane są kamery. Jednakże, podział systemów ze względu na zastosowane modele jest zbyt banalny i tak naprawdę niczego nie wnosi do naszej świadomości.

Co w takim razie stanowi najważniejsze kryterium podziału w systemach CCTV? Jest to oczywiści sposób transmisji danych z kamer do rejestratora. Zasadniczo kategorie telewizji dozorowej można podzielić na monitoring analogowy i monitoring IP. Nie wyczerpał bym jednak tematu, gdybym nie wspomniał o technologiach HD-CVI i mniej popularnej HD-SDI. Na pierwszy rzut oka systemu HD-CVI i HD-SDI wyglądają prawie identycznie jak system analogowy. Jedak różnią się one na tyle, że zasługują na indywidualną wzmiankę. Postarajmy się pokrótce scharakteryzować każdy z wyżej wymienionych systemów (bez zagłębiania się w szczegóły techniczne).

Monitoring analogowy

Najstarszy ze wszystkich systemów CCTV, który jak wskazuje jego nazwa, przesyła dane w domenie analogowej. Klasyczne systemy analogowej są stosunkowo tanie i oferują użytkownikowi obraz w jakości niższej od 1 Mpx. Na dzień dzisiejszy, stanowcza większość instalacji CCTV w Polsce, jest zrealizowana w tej technologii. Sytuacja ta powoli się zmienia i coraz powszechniejsze stają się systemy IP i HD-CVI (które oferują obraz o wyższej rozdzielczości).

Monitoring HD-CVI

Przełomowa technologia, umożliwiająca transmisję sygnału wysokiej rozdzielczości (megapikselowego) w domenie analogowej. O dużym sukcesie HD-CVI, zadecydowało medium transmisji danych – wykorzystuje ona dokładnie te same kable co klasyczna technologia analogowa. Dzięki czemu podmiana starego systemu, na system wyższej rozdzielczości, nie wiąże się z koniecznością wymiany kabli. Systemy HD-CVI cechują się również bardzo dobrym stosunkiem jakości do ceny, przez co stają się coraz powszechniejsze.

Monitoring HD-SDI

Najważniejszymi cechami technologii HD-SDI są wysoka rozdzielczość i transmisja danych cyfrowych po koncentryku. Niestety kabel musi być bardzo wysokiej jakości, aby system mógł skutecznie pracować. Co oznacza, że nie można od tak zamienić systemu analogowego na system HD-SDI – prawie zawsze będziemy zmuszeni do prowadzenia prac remontowych. Jak się okazuje dla większości osób, była to bariera nie do przeskoczenia i system nie zyskał popularności.

Monitoring IP

Jedyny system CCTV, który do transmisji danych wykorzystuje protokół internetowy. Każdy element tego systemu jest, można powiedzieć, miniaturowym komputerem z kartą sieciową. Monitoring IP z reguły cechuje się najlepszą jakością obrazu i najwyższą funkcjonalnością. Nie jest one jednak doskonały – może prowadzać opóźnienia i być podatny na spadki przepustowości łącza internetowego.

Ten rodzaj staje się coraz bardziej popularny, a nawet wyprzedza inne standardy. Więcej informacji o monitoringu IP znaleźć można np. w artykule: WSTĘP DO ŚWIATA KAMER MEGAPIKSELOWYCH IP.

O czym warto wiedzieć przed instalacją systemu monitoringu CCTV? Od czego trzeba zacząć? Przedstawiamy przykład instalacji monitoringu wizyjnego CCTV.

Nie zapomnij jednak o tym, że my – Montersi.pl, chętnie dzielimy się wiedzą z instalatorami. W końcu jesteśmy po to, żeby pomagać :)

Mam nadzieje, że udało mi się przybliżyć Państwu świat systemów CCTV i pokazać podstawowe różnice pomiędzy jego podstawowymi gałęziami. W celu uzyskania bardziej szczegółowych informacji, zachęcam do lektury innych artykułów, które bardziej szczegółowo wyczerpują wybrane zagadnienia.
