Porada nr 0319

Jak sygnalizować długo otwarte drzwi? Konfiguracja dla centrali Integra.

Porada widoczna dla konta PREMIUM
narzędzia Wiha

Kontakt

Artykuł dotyczy drzwi garażowych, ale opisywaną funkcję można bez problemu przenieść na grunt bramy wjazdowej (przesuwnej lub skrzydłowej). Zasadnicze zadanie w tym artykule to zbudowanie mechanizmu, który poinformuje użytkownika o tym, że jego brama garażowa jest zbyt długo otwarta (np. powyżej 60 minut).

Założenia do projektu

Aby mówić o sygnalizacji w przypadku długo otwartych drzwi… trzeba te drzwi czymś kontrolować. Potrzebna więc będzie czujka otwarcia zamontowana na bramie lub sygnał z centrali bramowej o stanie bramy (w NICE jest to złącze np. OGI [Open Gate Indicator], czyli „wskaźnik otwartej bramy”). My zostaniemy przy klasycznej czujce otwarcia (kontaktron).

W momencie, kiedy brama będzie otwarta zbyt długo (w przykładzie 60 minut), centrala uaktywnia swoje wyjście oraz manipulator generuje sygnał gongu (pulsacyjnie). Dodatkowo, stworzymy dla użytkownika możliwość włączania/wyłączania sygnalizacji długo otwartej bramy. Np. na wypadek, gdyby użytkownik celowo chciał pozostawić bramę otwartą na dłużej.

Zaczynajmy!

Krok 1: Uzyskanie stanu bramy na wejściu centrali alarmowej

Możliwość prezentacji stanu bramy na wejściu centrali możemy załatwić tak, jak na poniższych zrzucie ekranowym (rys.1).

integra wejście stan bramy

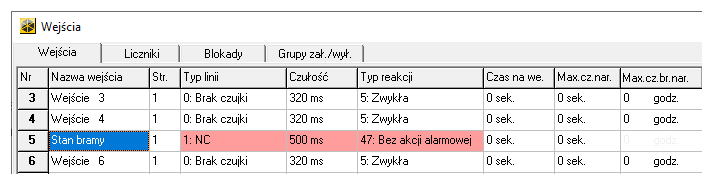

Rys.1. Czujka otwarcia podłączona do wejścia Z5 centrali Integra.

Typ „bez akcji alarmowej” gwarantuje, że wejście nigdy przypadkiem nie uruchomi akcji alarmowej (np. gdyby strefa czuwała).

Krok 2: Przeniesienie stanu wejścia (czujki otwarcia) na wyjście centrali

Przenosimy stan wejścia na wyjście, ponieważ to w tabeli wyjść zazwyczaj dokonujemy wszelkich operacji logicznych. Droga do tego celu jest bardzo prosta i widoczna jest na poniższym zrzucie (rys.2).

stan bramy na wyjściu integra

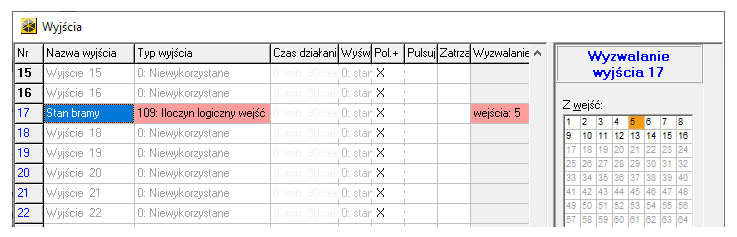

Rys.2. Stan czujki otwarcia (Z5) przeniesiony na wyjście OUT17 w stosunku „1 do 1”.

Wyjście typu „Iloczyn logiczny wejść” o numerze 109 w sytuacji, kiedy jest wyzwalany tylko z […]

Porada widoczna dla konta PREMIUM
