Czytnik MIFARE DESFire w manipulatorze INT-KSG2R – konfiguracja kart z tokenem szyfrującym
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Stosowanie czytników kart Mifare/DESFire daje wysoki poziom bezpieczeństwa pod jednym warunkiem – karty muszą być odpowiednio zaprogramowane używając klucza szyfrującego. Dodanie powyższych kart do systemu bez zaprogramowania klucza szyfrującego sprawia, że poziom zabezpieczenia jest porównywalny z technologią UNIQUE, czyli delikatnie to określając – bez rewelacji.
Co potrzebujemy?
Oprócz spraw oczywistych takich jak centrala INTEGRA, manipulatora INT-KSG2R czy program DloadX, do przeprowadzenia konfiguracji należy użyć:
Karta zbliżeniowa MC-DF3-2
Programator SO-PRG
Program CR Soft (od Satel)
Zaczynamy od programu DloadX i przygotowania centrali, a potem przejdziemy do programu CR Soft.
Uwaga!
Analogiczna konfiguracja dotyczy manipulatorów dotykowych z kolorowym wyświetlaczem: INT-TSG2R oraz INT-TSH2R, które posiadają wbudowany czytnik Mifare 13.56 MHz.

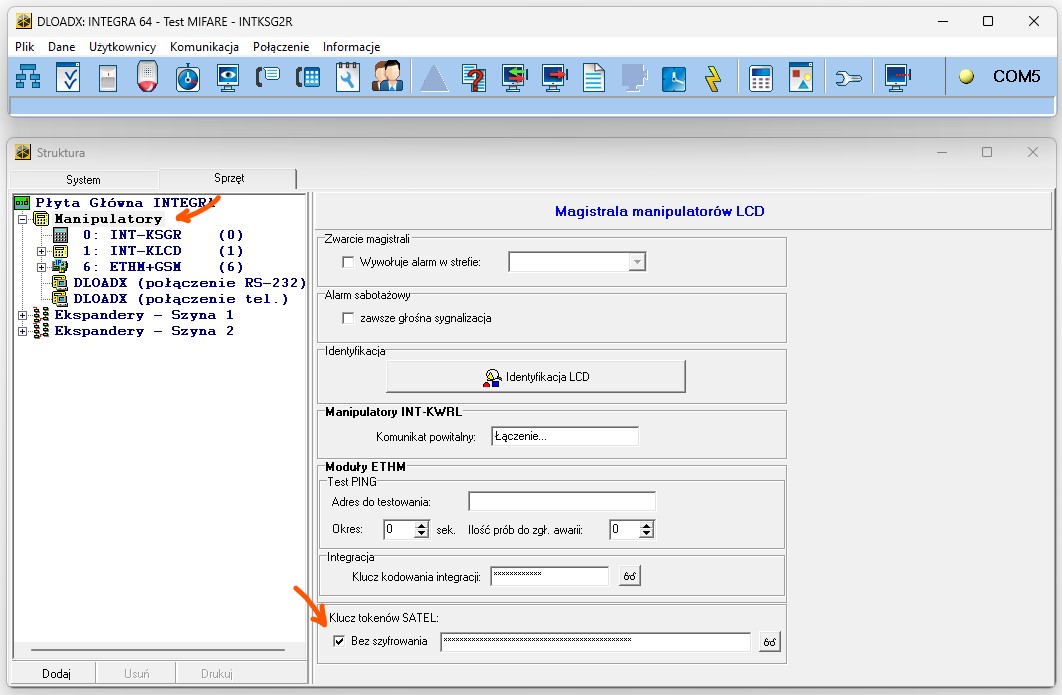

Krok 1: Upewnij się, że masz dostępną opcję „Klucz tokenów SATEL”
Jeżeli tylko masz najnowszy soft (DloadX) oraz firmware w manipulatorze INT-KSG2R (min. 2.03), to ta opcja będzie oczywiście dostępna.
Fabrycznie opcja jest wyłączona [Bez szyfrowania] i tak to póki co zostawiamy. Jednak zapamiętaj ten moment, ponieważ jeszcze tutaj wrócimy (kiedy zdobędziemy klucz).

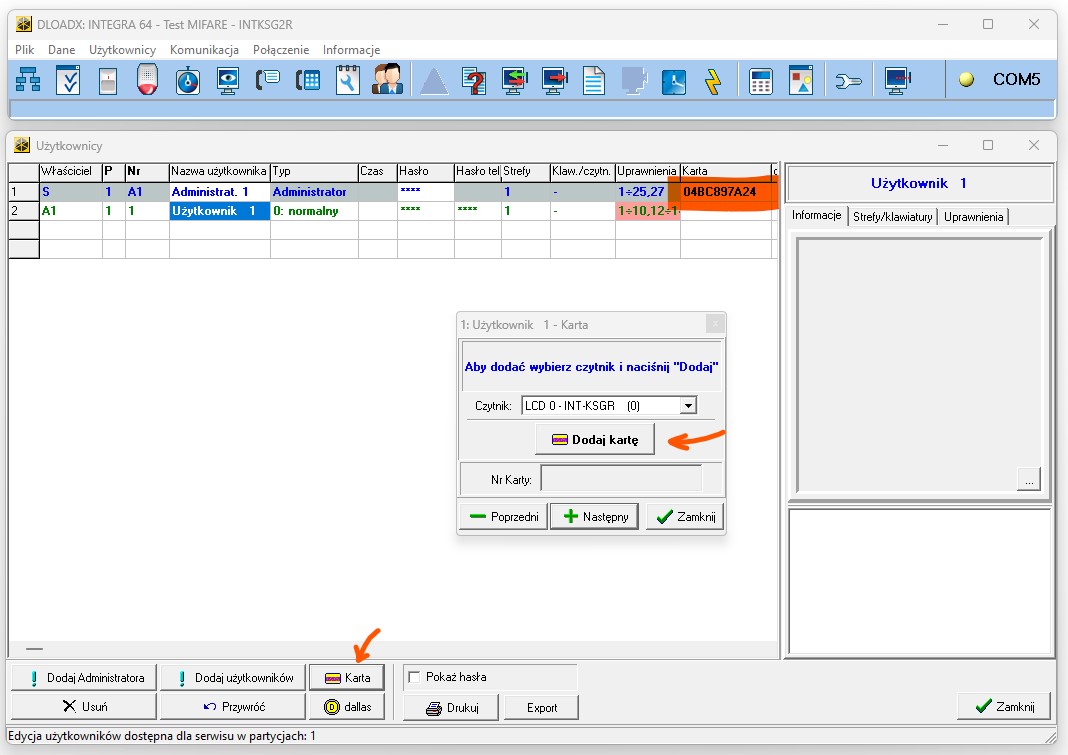

Krok 2: Dodaj karty Mifare/Desfire do użytkowników
Identycznie jak przy INT-SCR czy innych czytnikach, karty dodajemy z poziomu tabeli użytkowników. Wystarczy na danym użytkowniku kliknąć „Karta”, wybrać właściwy czytnik i dodać kartę. Ja przy okazji tworzę nowego użytkownika i dodaję łącznie dwie karty (dla admina i nowo stworzonego użytkownika).
Krok 3: Eksport […]
