Porada nr 0016

Moduły bezprzewodowe CDS-5IP – O czym należy pamiętać?

Porada widoczna dla konta STANDARD

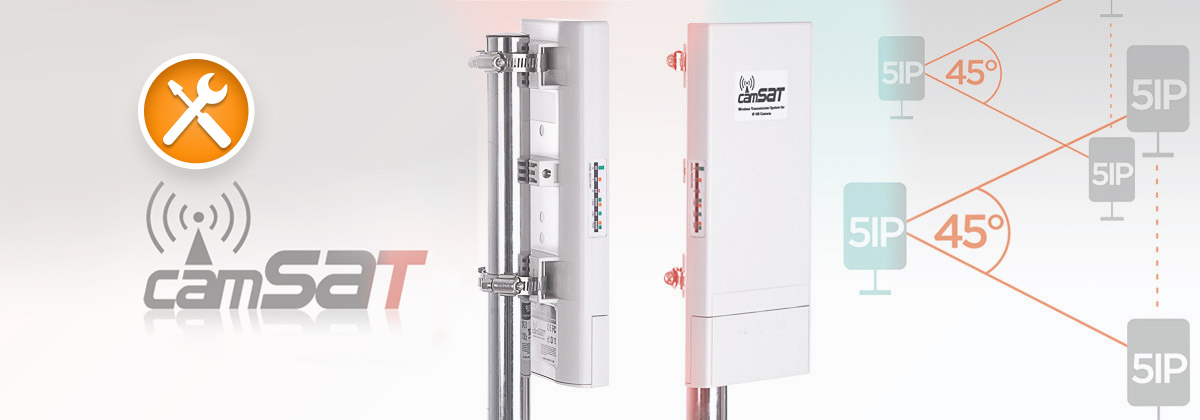

Moduły bezprzewodowe CDS-5IP
Znajdź nas na facebooku

Kontakt

Podstawowe wytyczne, których należy się trzymać podczas instalacji modułów CDS-5IP mini.

1. Ustalić ile kamer będzie pracować w danym obiekcie

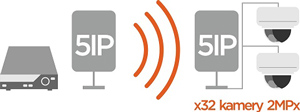

Ilość kamer obsługiwana przez modułMaksymalna ilość kamer, które może obsłużyć moduł CDS-5IP, jest bezpośrednio zależna od ich rozdzielczości i możliwości kompresji. Przykładowo, na jednym kanale częstotliwości można odbierać sygnał z 4 kamer 2 Mpx, wykorzystujących kompresję H.264. W połączeniu z 8 kanałami pracy (w układzie Video Bridge), możliwe jest odbieranie sygnału z aż 32 kamer. Należy jednak zwrócić uwagę, czy na danym terenie nie działają inne urządzenia bezprzewodowe, pracujące na tej samej częstotliwości.

2. Ile kamer może zostać podłączonych do jednego nadajnika CDS-5IP?

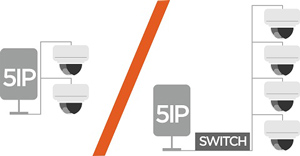

kamery podłączone do jednego nadajnikaKażdy nadajnik posiada 2 gniazda RJ-45, umożliwiające bezpośrednie podłączenie 2 kamer IP. Jednocześnie moduł CDS 5IP, współpracując z odpowiednim switchem, może obsłużyć do 4 kamer. W przypadku systemów bardzo rozproszonych, zaleca się stosowanie 1 modułu do 1 kamery.



3. Kierunkowe rozłożenie kamer

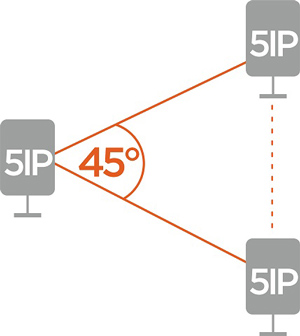

Kąt "widzenia" anteny CDS-5IPRozłożenie kamer w terenie jest bezpośrednio związane z możliwością odbioru sygnału przez moduł CDS-5IP – Kąt pracy zintegrowanej anteny wynosi około 45 stopni. Możliwe jest jednak zastosowanie anteny dookolnej, zapewniającej pełny kąt pracy (okupiony skutecznym zasięgiem).







4. Odległość pomiędzy nadajnikiem, a odbiornikiem

Skuteczny zasięg CDS-5IPInformacja o odległości pomiędzy nadajnikiem, a odbiornikiem jest niezbędna, podczas wyboru wersji modułu CDS-5IP – Istnieje możliwość […]

Porada widoczna dla konta STANDARD
Oceń poradę:

Powiązane produkty

Moduł transmisji bezprzewodowej CDS-5IP mini

CDS-5IP mini Moduł transmisji bezprzewodowej IP, 5.8GHz, 2km

  • Pasmo pracy: 5180 – 5700 MHz
  • Zasięg: Do 2 km
  • Ilość kanałów: 16
  • Moc wyjściowa: 24 dBm
  • Czułość odbiornika: -89 dBm
  • Rodzaj transmisji: Bezprzewodowa
  • Tryb pracy: BRIDGE
  • Standard wideo: PAL / NTSC
  • Rozdzielczość: Max. 10 Mpx
  • Modulacja: OFDM
  • Prędkość transmisji: Do 300 Mb/s
  • Ilość wejść/wyjść: 2x RJ-45
  • Szyfrowanie: 64 / 128 / 152 bit (opcja)
  • Obudowa: IP55
  • Temperatura pracy: -20…70 oC
  • Zasilanie: PoE 12 – 24 V
  • Wymiary: 205 x 64 x 61 mm
  • Waga: 0.5 kg
