ASW-200, czyli wtyczka ABAX 2 z pomiarem mocy – jak skonfigurować?
Dariusz Bembenek
W firmie zajmuje się sprawami technicznymi, które dotyczą systemów alarmowych. Prowadzi warsztaty z systemów Perfecta oraz Integra.
Kontakt
Wtyczka, spotykana wcześniej pod nazwą ASW-100, dzisiaj, w odświeżonej wersji, występuje jako ASW-200. Urządzenie to pracuje w ramach systemu ABAX 2 i potrafi mierzyć moc. Jeżeli mowa o ABAX 2, to oznacza to, że wtyczkę trzeba zalogować do kontrolera – ACU-220 lub ACU-280. Urządzenie może działać też z systemem ABAX (1), ale wtedy funkcja pomiaru mocy nie będzie dostępna. Ten artykuł opisuje, co warto wiedzieć o konfiguracji tego urządzenia oraz o sposobie jego pracy.
Dodawanie do systemu

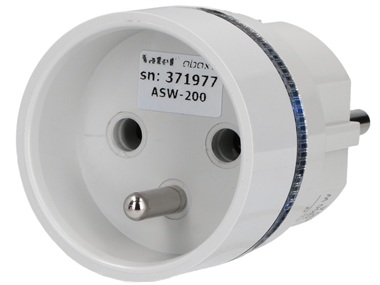

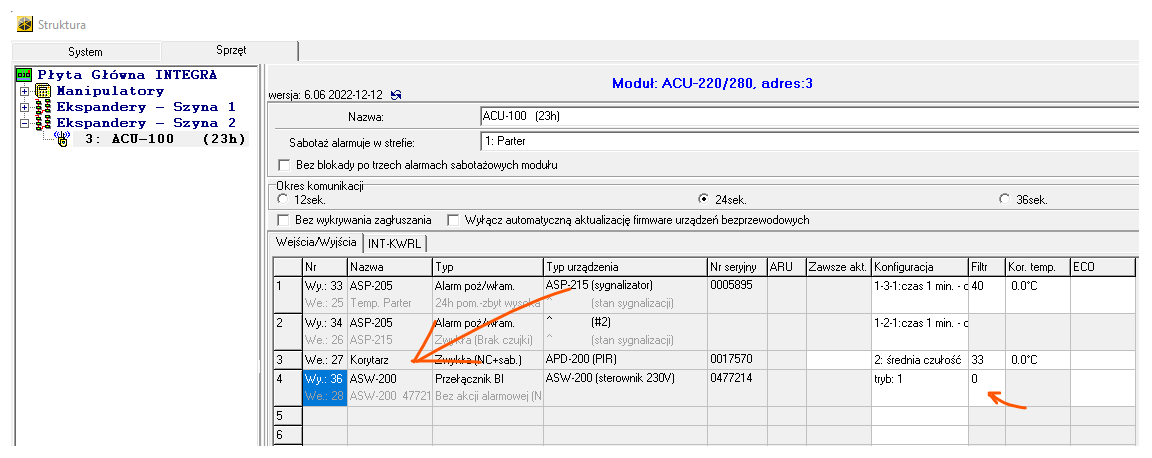

Procedura dodawania ASW-200 do systemu składa się ze standardowych działań dla tego typu urządzeń. Zaczyna się od kliknięcia w DloadX przycisku „Nowe urządzenie” i podania numeru seryjnego, który znajduje się na naklejce we frontowej części wtyczki. Następnie trzeba zainstalować wtyczkę w gnieździe elektrycznym i gotowe – centrala (kontroler) powinien przechwycić sygnał z urządzenia i dodać je do systemu. Poniżej zrzut ekranu z tabelą urządzeń po udanej operacji.
Warto zwrócić uwagę, że wtyczka ASW-200 zajmuje 1 wyjście i 1 wejście w systemie Integra. Dodatkowo wartość parametru „filtr” została zmieniona na 0 (zero), ale ten aspekt będzie rozwinięty w dalszej części.
Tryby pracy wtyczki ASW-200
Istnieją 3 tryby pracy urządzenia i są one powiązane z przyciskiem znajdującym się na wtyczce. Domyślnie urządzenie pracuje w trybie 1. A co oznaczają poszczególne tryby? O tym poniżej:
Tryb 0 – przycisk nie przełącza wbudowanego przekaźnika we wtyczce, czyli sterowanie jest wyłącznie zdalne (poprzez centralę / kontroler). Ten tryb może być przydatny na przykład w obecności dzieci, ponieważ nie pozwala na przypadkowe przełączanie stanu urządzenia. Jednak informacja o fakcie naciśnięcia wbudowanego przycisku jest wysyłana do centrali.
Tryb 1 – można sterować zdalnie dzięki centrali lub lokalnie za pomocą przycisku. Każde wciśnięcie przycisku przełącza przekaźnik na stan przeciwny.
Tryb 2 – podobnie jak w trybie 1, to znaczy: można sterować zdalnie lub poprzez przycisk. Jednak w tym przypadku przytrzymanie przycisku na około 3 […]
