Porada nr 0374

ART-200 SATEL – Jak skonfigurować głowicę ABAX2 w centrali Integra?

Porada widoczna dla konta STANDARD
baner - jak uzyskać dostęp do wszystkich treści?

Kontakt

Głowica termostatyczna ART-200 w połączeniu z systemem Integra służy do sterowania pracą grzejnika w sposób zautomatyzowany. Przykładowo codziennie ustawia pożądaną temperaturę w konkretnych godzinach i jeżeli zajdzie taka potrzeba, istnieje możliwość zdalnej zmiany temperatury – np. przez aplikację Integra Control. W tym artykule dowiesz się, jak przeprowadzić konfigurację głowicy w systemie Integra. Głowica dostępna jest w ofercie od 15 grudnia 2022.

Z jakimi centralami współpracuje głowica ART-200 SATEL?

Głowica ART-200 pracuje nie tylko z centralami Integra Plus, ale także Integra (bez Plus). Taka funkcjonalność dostępna jest od wersji firmware 1.21 do central Integra. To właśnie w tej wersji zwykłe centrale Integra (nawet najmniejsza Integra 24) zyskały nowy typ wyjścia – Termostat – który znany był już w centralach Integra serii Plus.

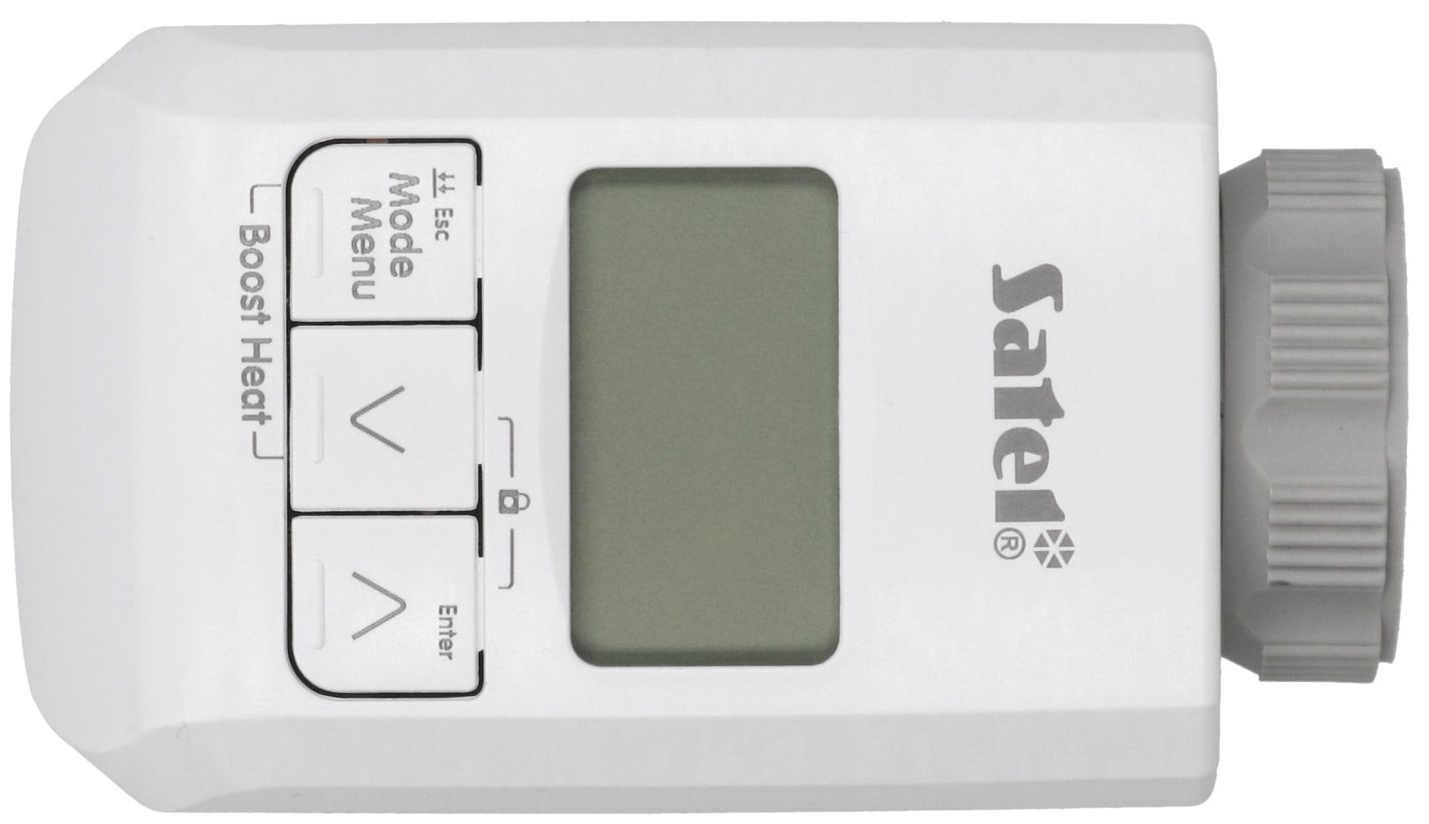

art-200 głowica satel
Rys.1. Głowica ART-200 Satel

Niezbędne narzędzia do skonfigurowania głowicy Art-200 SATEL

To, co musisz posiadać to:

Dowolna centrala Integra lub Integra Plus  (wersja minimum 1.21)
Kontroler ABAX2 – ACU-220 lub ACU-280 (wersja minimum 6.06)
Głowica ART-200 SATEL
2x bateria AA (paluszek)
Program DloadX (1.21 lub wyższy) do konfiguracji

Konwerter USB-RS do programowania centrali Integra, transformator itp. to sprawy oczywiste. Zanim przystąpisz do właściwej pracy, przygotuj ten sprzęt i wykonaj identyfikację manipulatorów oraz ekspanderów.

Krok 1: Przygotuj centralę Integra – dodaj wyjście „Termostat”

W tabeli wyjść centrali Integra ustaw wyjście jako „120: Termostat”. Wystarczy tylko nazwać wyjście i ustawić wstępne progi temperatury, określane jako T1 i T2 (docelowo będzie można je określać jako temperatura ekonomiczna i temperatura komfortowa).

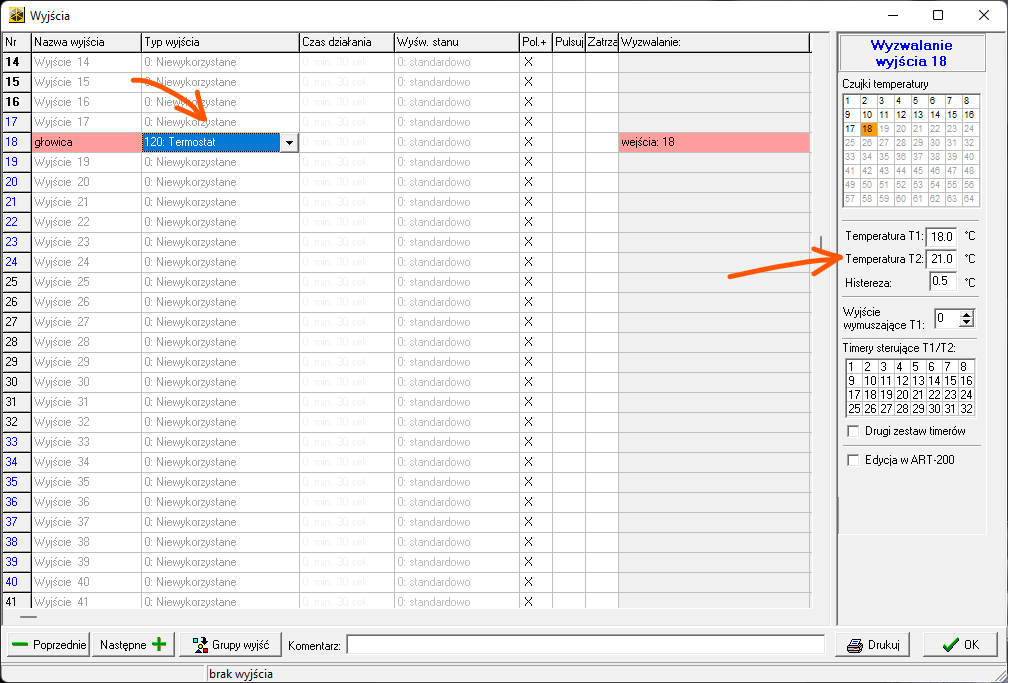

termostat satel dloadx
Rys.2. „Termostat”, czyli wyjście, które dostępne jest w każdej centrali serii Integra (od wersji 1.21).

Krok 2: Dodaj głowicę do systemu Integra

Procedura dodawania jest analogiczna do innych urządzeń Satel. Po kliknięciu na przycisk „Nowe urządzenie” należy podać numer seryjny (znajdziesz go na białej naklejce w środku głowicy). Następnie wystarczy nacisnąć przycisk na głowicy (wcześniej montując 2x […]
