Jak skonfigurować zapisywanie zdjęć na rejestratorze BCS Line
Montersi.pl - hurtownia dla Instalatora

Kontakt

Zapisywanie zdjęć z kamer zwykle realizuje się poprzez archiwizację ich na karcie pamięci bądź zewnętrznym serwerze FTP. W tej części skupimy się na gromadzeniu zdjęć bezpośrednio na rejestratorze, czyli na zamontowanym w środku dysku twardym. Takie rozwiązanie nie wymaga żadnych dodatkowych urządzeń, a zamontowany w rejestratorze dysk pozwala na długi czas archiwizacji.

Co jest potrzebne aby prawidłowo zapisywać zdjęcia?

Aby wykonać zapis zdjęć potrzebujemy trzy podstawowe elementy systemu wizyjnego:

Rejestrator BCS Line
Dysk twardy
Kamera BCS Line

Ważna kwestią jest tu kompatybilność rejestratora oraz kamery. Oba elementy muszą być tego samego producenta, ponieważ tylko wtedy rejestrator może wykonać zdjęcie z kamery, a następnie zapisać go na dysku.

Jak skonfigurować zapis zdjęć na rejestratorze?

Archiwizację zdjęć możemy wykonać na dwa sposoby. Pierwszy z nich to zapis zdjęcia w przypadku wystąpienia zdarzenia jakim jest np. wykrycie ruchu. Drugi sposób to zapis ciągły i właśnie ten wariant będzie przedstawiony w artykule.
Krok 1 – Konfiguracja parametrów przechwytywania zdjęć
Konfigurację rozpoczynamy od ustawienia podstawowych parametrów zapisywania zdjęć. W tym celu przechodzimy do Ustawień kodowania (Camera/Encode/Snapshot), wybieramy odpowiedni kanał oraz typ zdjęć. Do dyspozycji mamy dwa rodzaje zdjęć:

Zaplanowane (Scheduled)
Zdarzeniowe (Event)

Zdjęcia zaplanowane stosujemy, gdy chcemy wykonywać je w określonym interwale oraz przedziale czasu. W przypadku tych drugich wykonanie zdjęcia wyzwalane jest dowolnym zdarzeniem takim jak detekcja ruchu, alarm, zdarzenie Ai.

W tej części skupiamy się na ciągłej archiwizacji zdjęć, dlatego wybieramy typ „Scheduled”, następnie ustawiamy jakość zdjęć oraz interwał ich wykonywania. Interwał może być z zakresu 0-3600s, czyli maksymalnie co godzinę.  Zapewne wiele osób potrzebuje wykonywać zdjęcia rzadziej niż co godzinę – w kolejnym kroku omówiony zostanie terminarz, który może być rozwiązaniem tego problemu.

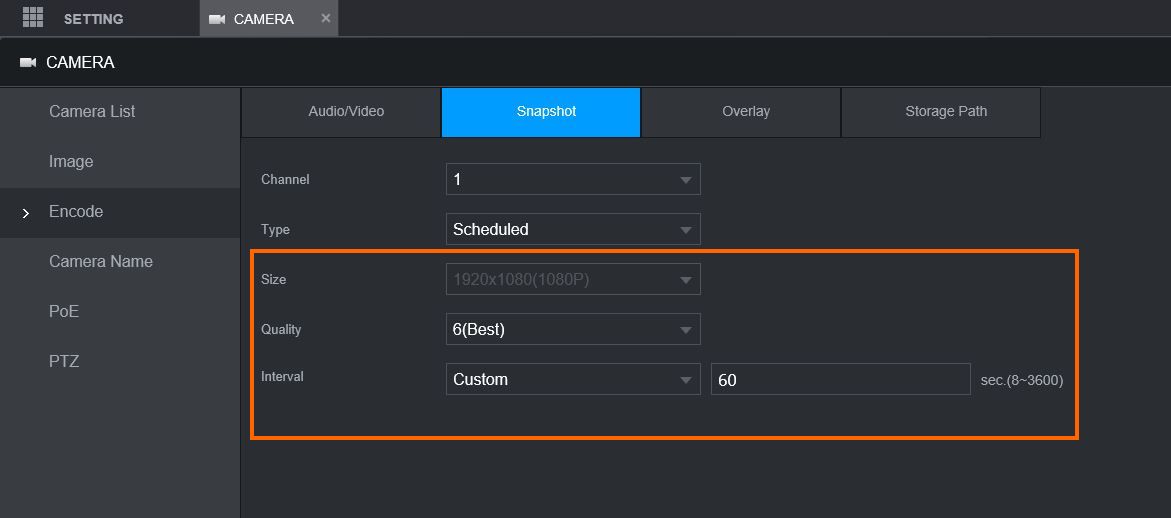

Rys. 1 Konfiguracja parametrów przechwytywania zdjęć

Krok 2 – Konfiguracja terminarza wykonywania zdjęć
W tej części definiujemy terminarz wykonywania zdjęć, zgodnie z […]
