Wyjścia niskoprądowe w centralach SATEL bardzo często są źle wykorzystywane przez początkujących instalatorów. To złe wykorzystanie wynika najczęściej z braku wiedzy o działaniu tych wyjść. W tym poradniku pokażę, czym dokładnie są wyjścia niskoprądowe i jak działają.
Otwarty kolektor, czyli wyjście niskoprądowe z bliska
Nie chodzi nam o korektor – rzecz jasna. „Otwarty kolektor” to określenie typu wyjścia w urządzeniu elektronicznym. Spotykamy je w systemach alarmowych, systemach kontroli dostępu, automatyce bramowej itp. Nazwa „otwarty kolektor” pochodzi od elementu elektronicznego, jakim jest tranzystor bipolarny. Tranzystor taki posiada 3 elektrody: emiter, baza, kolektor. Wyjścia niskoprądowe w centralach SATEL, ROPAM to właśnie wyjścia typu „Otwarty kolektor” (open collector O.C). Od tej pory w artykule zamiennie będę używał fraz: otwarty kolektor = O.C = wyjście niskoprądowe.
Zwarcie do masy a wysoka impedancja
Wyjście typu O.C (otwarty kolektor), czyli wyjście niskoprądowe, może znajdować się w dwóch stanach (dla central Satel):
0 V, czyli wyjście zwarte do masy

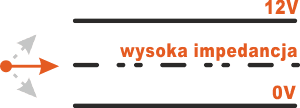

hi-Z, wysoka impedancja, czyli wyjście „wisi w powietrzu”
Uważny czytelnik na pewno zauważył, że w powyższym brak „+” na wyjściu. To nie żaden błąd. Na wyjściach niskoprądowych stosowanych w centralach Satel, napięcie dodatnie „+” nie jest po prostu osiągalne. Wiele osób uważa, że „jak nie minus to plus”. To rozumowanie jest poprawne, ale tylko w przypadku wyjść przeciwsobnych (push-pull).

W przypadku wyjść open-collector (czyli naszych wyjść niskoprądowych), można przyjąć zasadę: „Albo minus, albo nic”. I tego się trzymajmy.
Wysoka impedancja, czyli?
Na początek małe uproszczenie. Impedancja to nic innego jak opór. Wysoka impedancja, czyli wysoki opór. W 1826 roku bardzo znany człowiek – Georg Simon Ohm, sformułował najbardziej podstawowe prawo w elektronice. Dotyczy ono zależności […]
