Podstawową konfigurację systemu wideodomofonowego marki Hikvision można wykonać bezpośrednio z poziomu monitora. Producent przygotował do tego celu specjalny kreator, który podczas pierwszego uruchomienia monitora przeprowadzi użytkownika przez wszystkie niezbędne kroki. Niestety nie każdą opcję można wykonać z poziomu samego monitora. Bardziej zaawansowana konfiguracja możliwa jest tylko poprzez aplikację iVMS-4200. Ten poradnik pokaże, jak wykonać całą konfigurację systemu jednorodzinnego przy użyciu właśnie tej aplikacji.
Struktura systemu jednorodzinnego
System jednorodzinny to taki, który posiada tylko jeden numer mieszkania. Oznacza to, że użycie przycisku wywołania na dowolnym panelu bramowym skutkuje dzwonieniem do wszystkich monitorów w obrębie danego mieszkania. Przy takiej strukturze wykorzystuje się panele bramowe z jednym przyciskiem, ponieważ numer mieszkania przypisany jest właśnie do niego. System zbudowany jest z przynajmniej jednego panelu bramowego oraz jednego monitora. Są to tak zwane urządzenia główne. Możliwa jest rozbudowa systemu o kolejne panele bramowe oraz monitory (Rys. 1). Każde kolejne urządzenie określone jest jako dodatkowe i synchronizuje swoje ustawienia z urządzeniem głównym (monitor dodatkowy łączy się z monitorem głównym, a panel dodatkowy z panelem głównym).

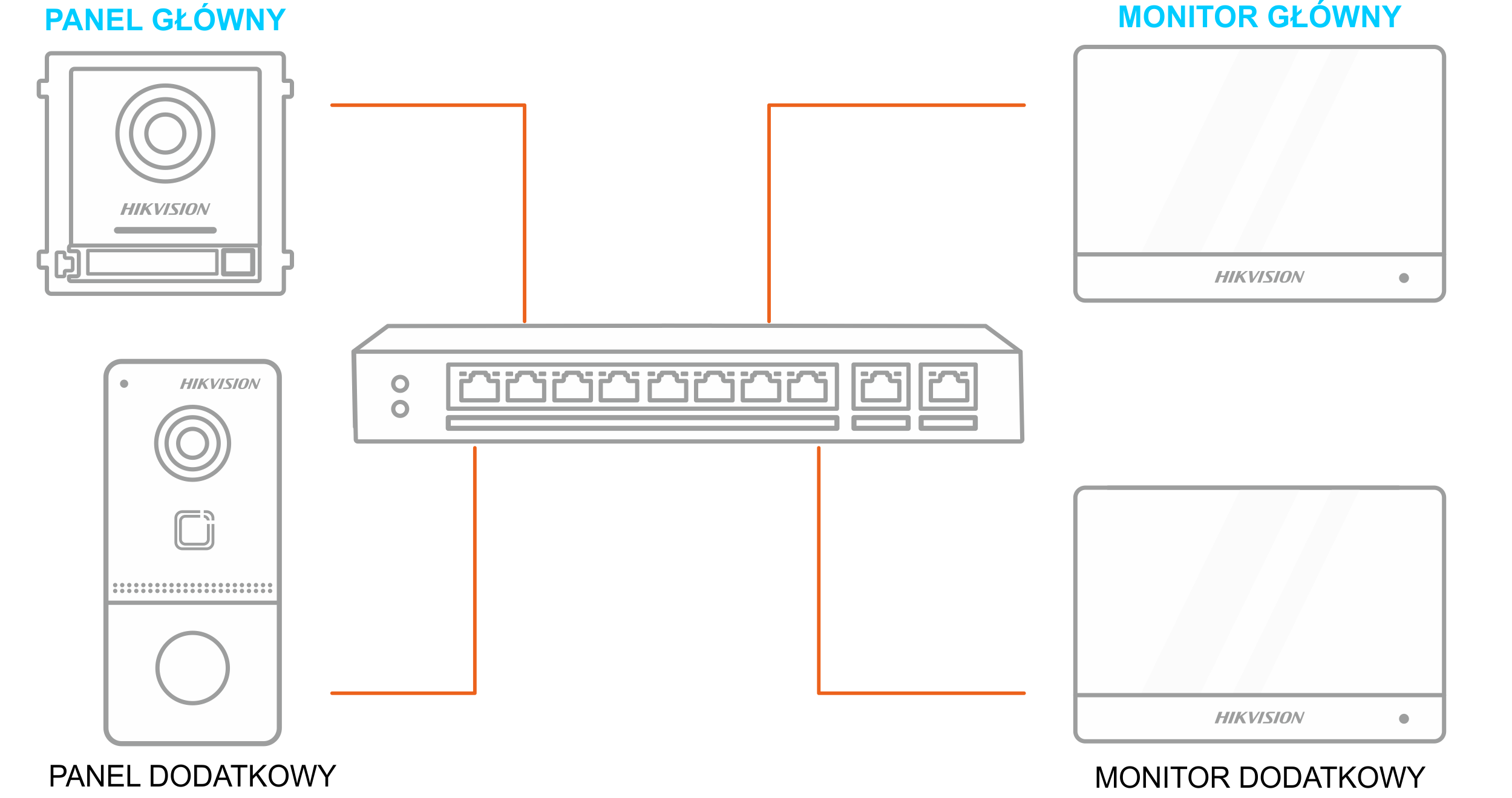

Rys. 1. Struktura systemu jednorodzinnego
Maksymalnie można dołączyć 5 monitorów dodatkowych oraz 5 dodatkowych stacji bramowych.
Wstępna konfiguracja urządzeń
Tak jak w przypadku innych produktów marki Hikvision, pierwszym krokiem jest aktywacja urządzenia oraz prawidłowa adresacja IP. Można wykonać je za pomocą dedykowanej aplikacji SADP lub bezpośrednio w programie iVMS. W tym przypadku użyta zostanie aplikacja iVMS, ponieważ dalsza konfiguracja również będzie odbywać się za jej pomocą.
Poniższy film przedstawia wstępną konfigurację monitora oraz stacji bramowej:
Warto zwrócić uwagę na nazewnictwo urządzeń oraz ich domyślną adresację IP:
Panele bramowe oznaczone są jako DS-KD lub DS-KV i mają domyślny adres […]
