WN-723 - Trójfazowy wskaźnik napięcia

Kod: 09680

Parametry techniczne:

  • Typ: woltomierz trójfazowy
  • Napięcie zasilania: 3 x 250 V + N
  • Zakres pomiaru: 205÷245 V
  • Podziałka: 5 V
  • Przyłączenie: zaciski śrubowe 4,0 mm²
  • Max. moment dokręcający: 0,5 Nm
  • Pobór mocy: 0,8 W
  • Temperatura pracy: -25...+50 °C
  • Wymiary: 2 moduły (35 mm)
  • Sposób montażu: na szynie 35 mm
  • Klasa szczelności: IP20
Na zamówienie
Czas realizacji:
4 dni
182,18 zł
netto: 148,11 zł
WN-723 - Trójfazowy wskaźnik napięcia
  • WN-723 - Trójfazowy wskaźnik napięcia
  • WN-723 - Trójfazowy wskaźnik napięcia
  • WN-723 - Trójfazowy wskaźnik napięcia
  • WN-723 - Trójfazowy wskaźnik napięcia
  • WN-723 - Trójfazowy wskaźnik napięcia

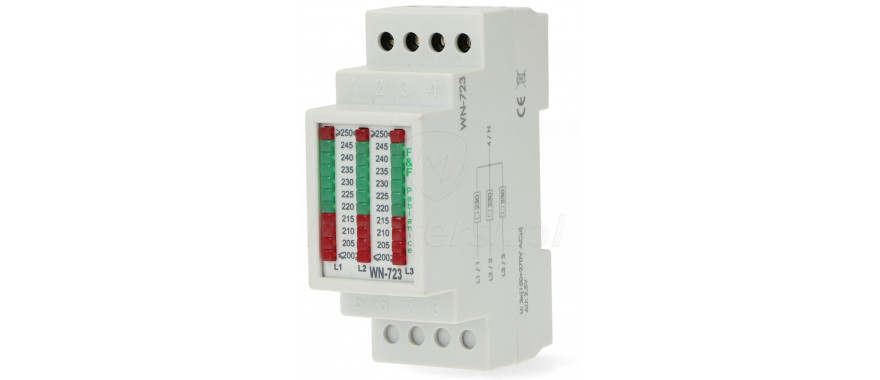

 WN-723 - Wskaźnik napięcia służący do ciągłego pomiaru wartości napięcia w sieci trójfazowej.

Parametry techniczne:

Parametry techniczne:

  • Typ: woltomierz trójfazowy
  • Napięcie zasilania: 3 x 250 V + N
  • Zakres pomiaru: 205÷245 V
  • Podziałka: 5 V
  • Przyłączenie: zaciski śrubowe 4,0 mm²
  • Max. moment dokręcający: 0,5 Nm
  • Pobór mocy: 0,8 W
  • Temperatura pracy: -25...+50 °C
  • Wymiary: 2 moduły (35 mm)
  • Sposób montażu: na szynie 35 mm
  • Klasa szczelności: IP20

Stała kontrola wartości napięcia

Sygnalizacyjne diody LED

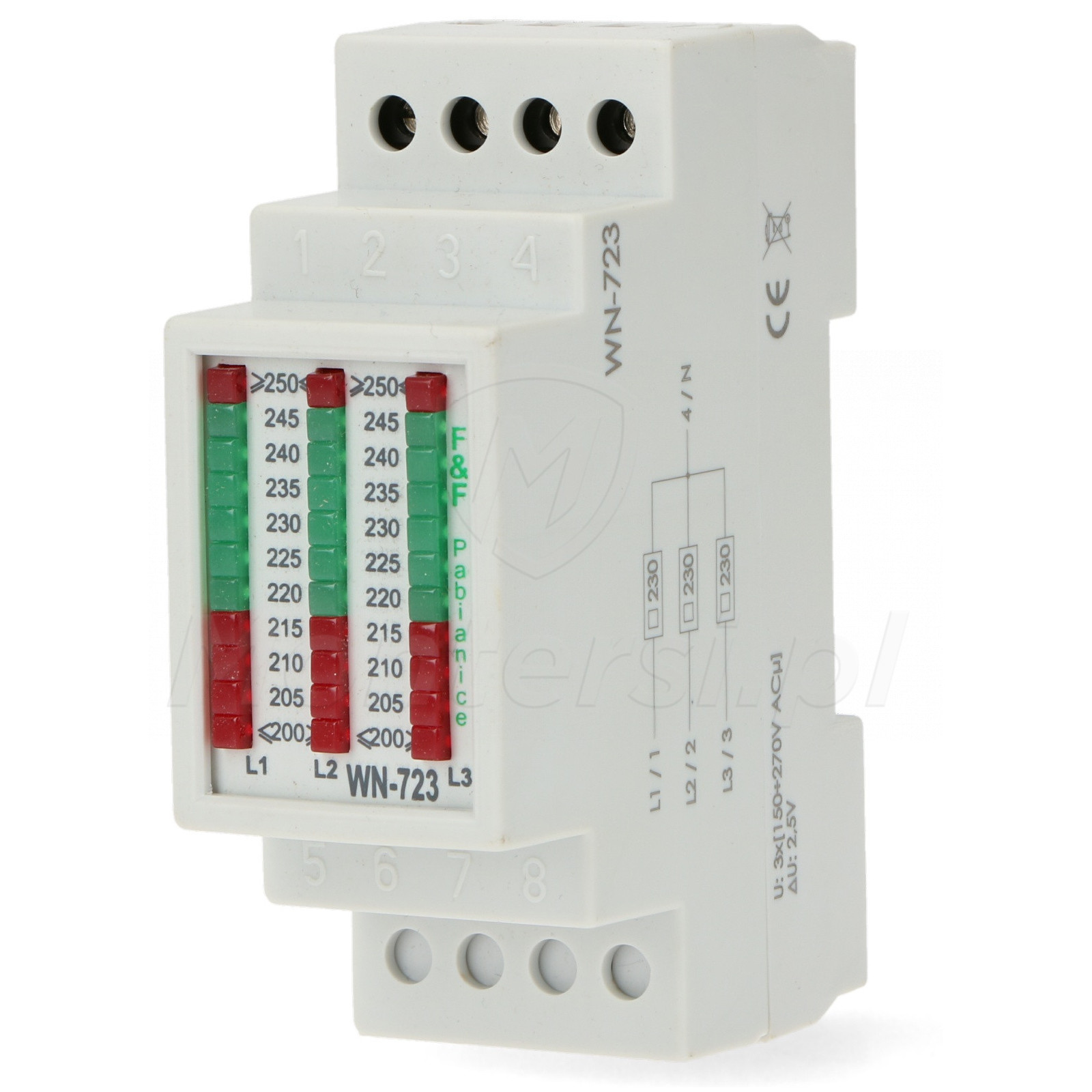

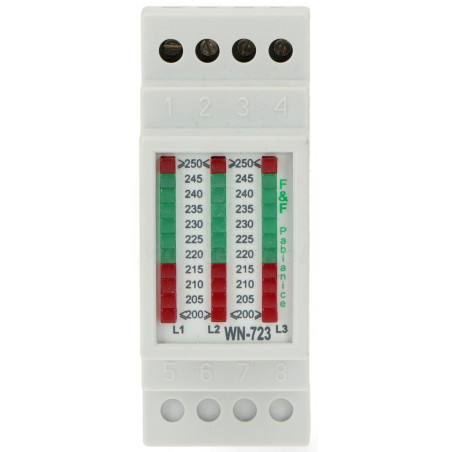

Przedział wskazywanego napięcia dla każdej z faz wynosi od 205 V do 245 V z dokładnością odczytu 2,5 V. Świecenie LED sygnalizuje wartość napięcia opisaną na jej wysokości. Jeżeli świecą dwie LED wartość napięcia jest średnią z wartości opisanych na ich wysokościach. Wartość napięcia z przedziału tolerancji (215 V do 245 V) jest wskazywana świeceniem LED zielonych, pozostałe wartości są wskazywane świeceniem LED czerwonych. Napięcie równe lub wyższe od 250 V jest wskazywane świeceniem najwyższej LED czerwonej ≥. Napięcie równe lub niższe od 200 V jest wskazywane świeceniem najniższej LED czerwonej ≤.

WN-723 sch d

Pobierz

Typ Nazwa Opis Rozmiar
Certyfikaty pdf WN-723 - Deklaracja zgodności WN-723 - Deklaracja zgodności 179.04 kB Pobierz
Instrukcje pdf WN-723 - Instrukcja obsługi WN-723 - Instrukcja obsługi 41.5 kB Pobierz
Karty Katalogowe pdf WN-723 - karta katalogowa 2.84 MB Pobierz
