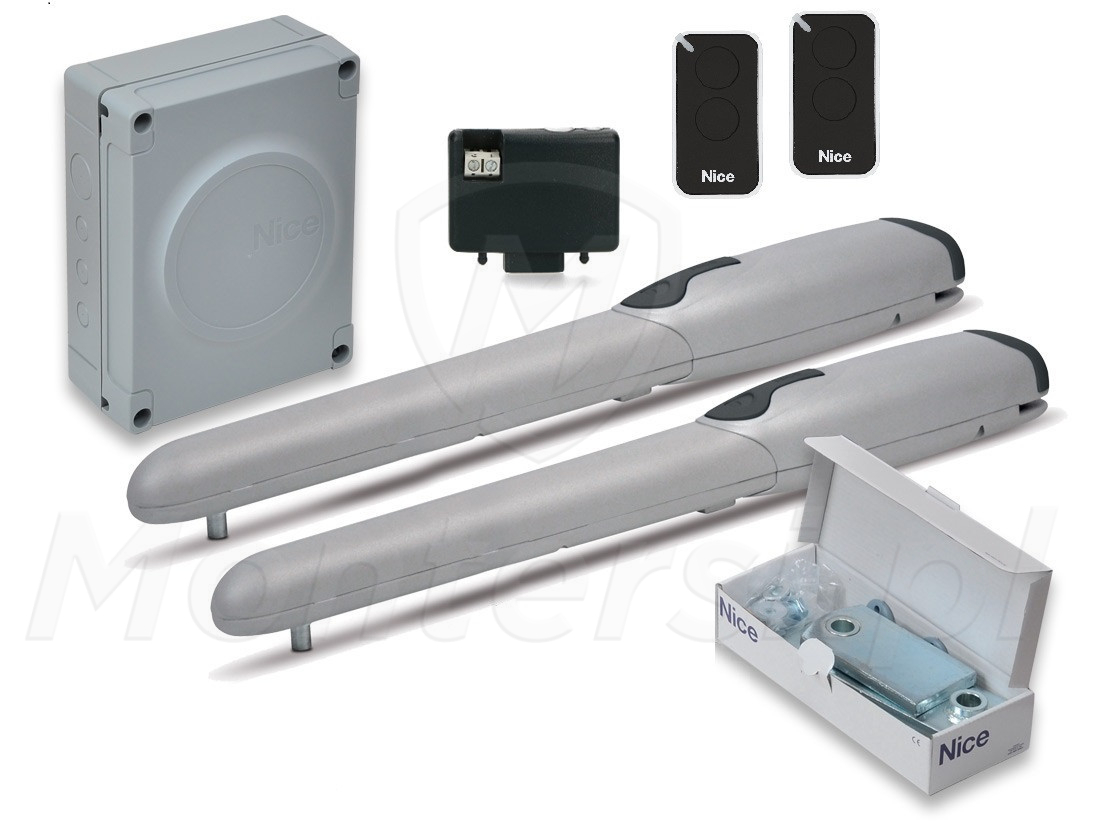

WINGO4 INTI2- Zestaw do bramy skrzydłowej 2m/200kg

Kod: 37137

Parametry techniczne:

Intensywność pracy: 30%
Na słupki: Metalowe
Maksymalny ciężar skrzydła: 200 kg
Siła uciągu: 1500 N
Skok roboczy: 320 mm
Prędkość: 0.016 m/s
Obudowa: IP44
Zabezpieczenie termiczne: 140 °C
Temperatura pracy: -20...+50 °C
Zasilanie centrali: 230 V
Zasilanie silnika: 230 V
Pobierana moc: 120 W
Pobierany prąd: 0.5 A
Wymiary: 770 x 98 x 95 mm

Mało

Czas realizacji:

24h

3 357,90 zł

netto: 2 730,00 zł

Darmowa dostawa

WINGO4KLT INTI2 - Zestaw elektromechanicznych siłowników do bram skrzydłowych o długości do 2 m i wadze do 200 kg. Zbudowany z dobrej jakości komponentów, cechuje się niezawodnością i stabilnymi parametrami pracy przez długi czas użytkowania. Cechuje się on również prostą obsługą i bezpieczną pracą, co czyni z niego doskonały wybór do realizacji domowych systemów automatyki.

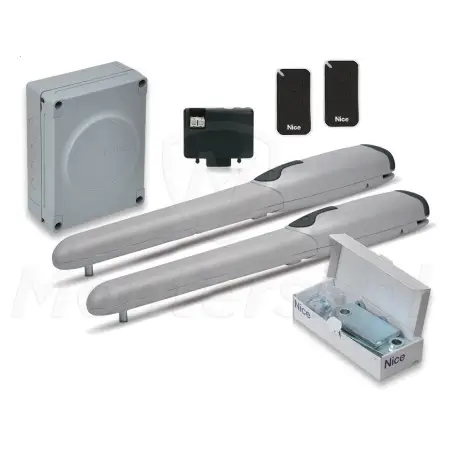

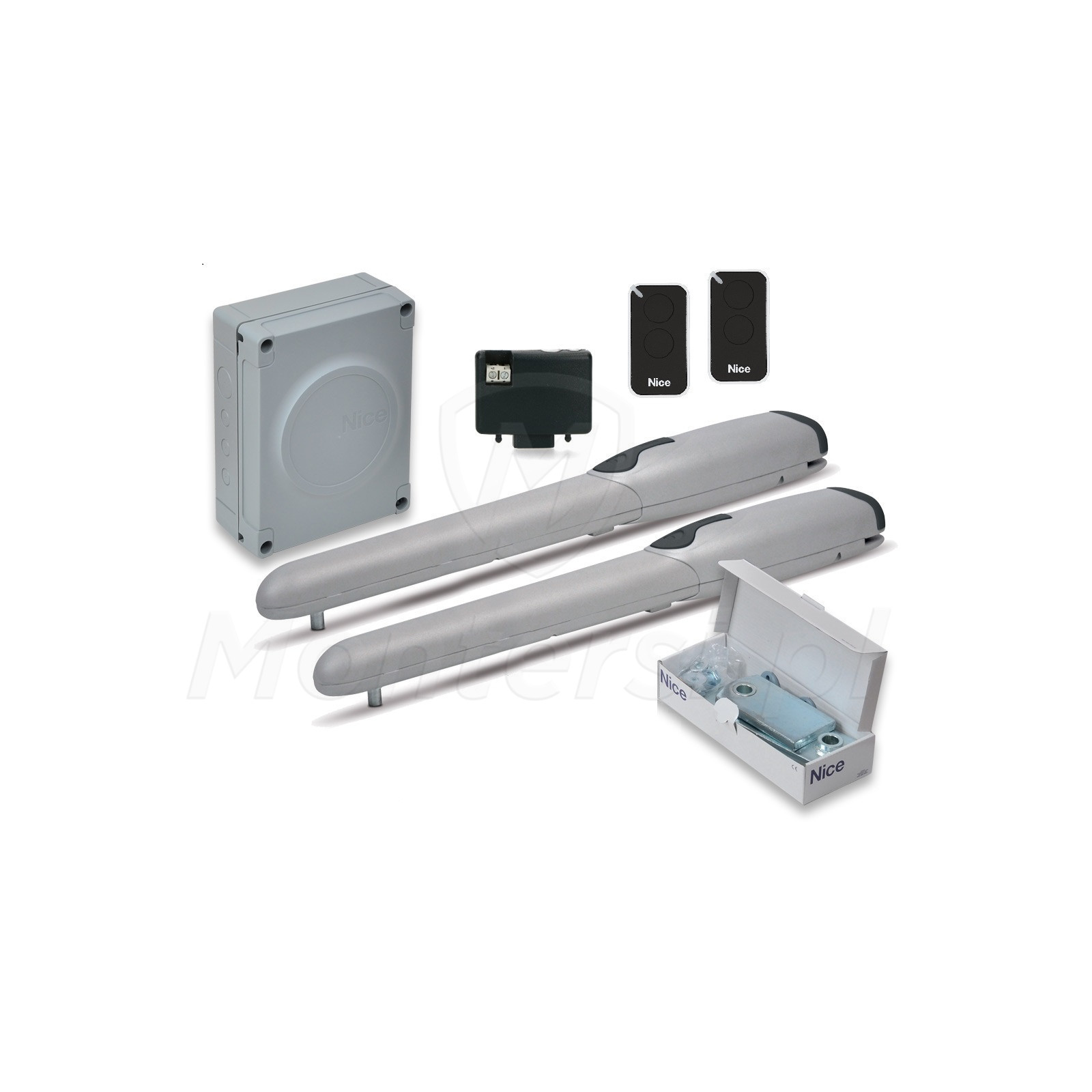

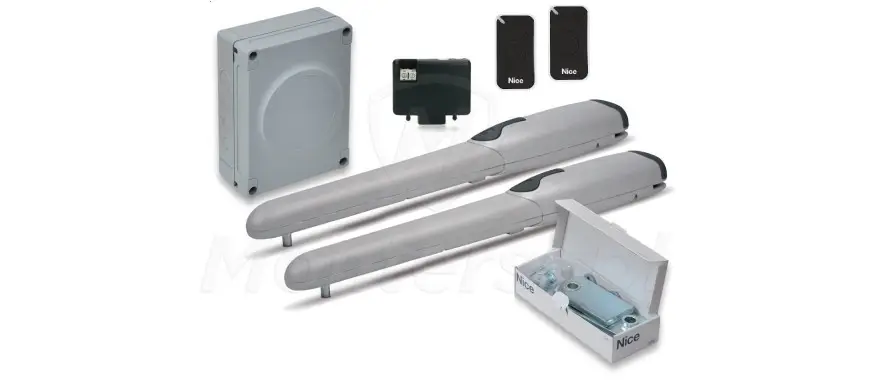

W skład zestawu wchodzą:

2 siłowniki WINGO4000
Centrala sterująca MC800
Radioodbiornik OXIBD
2 piloty INTI2

Uwaga!

Siłowniki posiadają fabrycznie zamontowane ograniczniki na otwarcie. Jeśli w miejscu montażu nie jest zamontowany ogranicznik na zamkniecie, pamiętaj, żeby zaopatrzyć się w zestaw PLA13

Parametry techniczne:

Parametry techniczne:

Intensywność pracy: 30%
Na słupki: Metalowe
Maksymalny ciężar skrzydła: 200 kg
Siła uciągu: 1500 N
Skok roboczy: 320 mm
Prędkość: 0.016 m/s
Obudowa: IP44
Zabezpieczenie termiczne: 140 °C
Temperatura pracy: -20...+50 °C
Zasilanie centrali: 230 V
Zasilanie silnika: 230 V
Pobierana moc: 120 W
Pobierany prąd: 0.5 A
Wymiary: 770 x 98 x 95 mm
Waga: 5 kg
Gwarancja producenta: 36 miesięcy

Siłownik WINGO4000:

WINGO4000 - Elektromechaniczny siłownik 230 V, dedykowany do bram skrzydłowych o długości 2 m i wadze do 200 kg. Do jego elementów wyróżniających można zaliczyć:

Metalowa nakrętka na śrubę pociągową wykonaną z brązu - trwałość i niezawodność działania
Automatyczne blokowanie bramy po zakończeniu manewru (siłownik samohamowny)
Wygodny system wysprzęglania przy pomocy kluczyka
Połączenia kablowe w górnej części obudowy
Ogranicznik krańcowy przy otwieraniu w standardzie
Wbudowany kondensator
Szczelna obudowa IP44

Siłownik samohamowny

Blokada bramy po otwarciu i zamknięciu

Po zakończeniu ruchu bramy, siłownik automatycznie ją blokuje, co uniemożliwia jej przemieszczenie się. Dzięki tej właściwości, użytkownik nie musi dodatkowo blokować bramy przy pomocy zamka lub rygla, co podnosi komfort i bezpieczeństwo użytkowania. Siłownik posiada również wygodne wysprzęglanie przy pomocy kluczyka, umieszczone w górnej części obudowy. Dzięki czemu odblokowanie bramy, w przypadku np. braku zasilania jest wyjątkowo proste.

Połączenia kablowe

Łatwa instalacja siłownika

Kolejną zaletą siłownika jest umiejscowienie połączeń kablowych w jego górnej części. Dzięki czemu, po montażu siłownika do słupka, instalacja całego systemu jest jeszcze szybsza i bardziej wygodna.

Obudowa IP44

Bezawaryjna praca w warunkach zewnętrznych

Siłownik umieszczono w szczelnej obudowie zewnętrznej, wykonanej z solidnych pokryw aluminiowych. Obudowa zapewnia wysoką klasę szczelności IP44, dzięki której siłownik może pracować bezawaryjnie na zewnątrz, w praktycznie dowolnych warunkach pogodowych. Siłownik radzi sobie świetnie w dowolnej porze roku, w klimacie umiarkowanym.

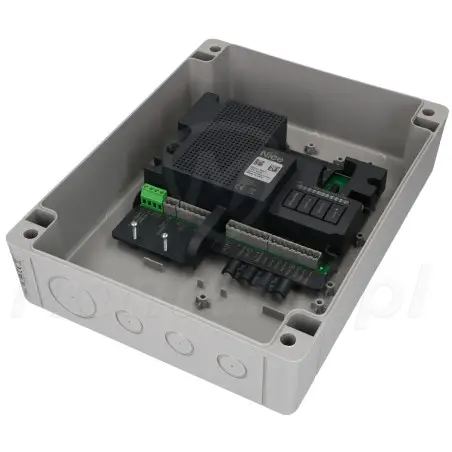

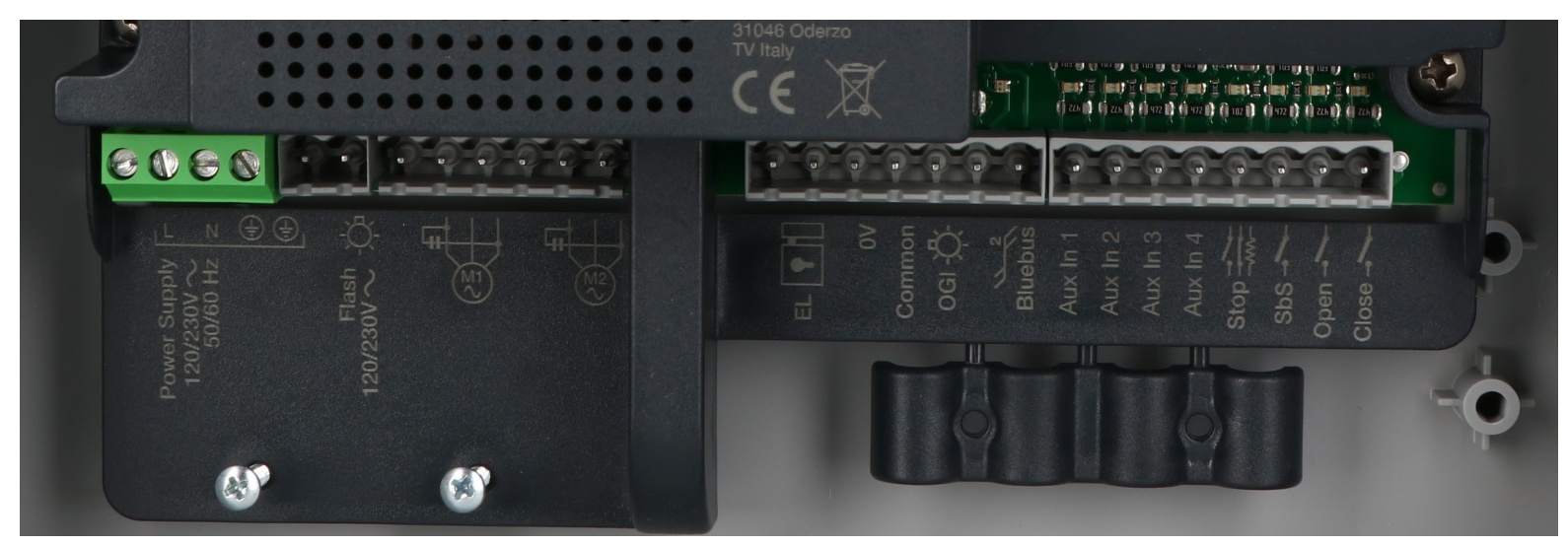

Centrala sterująca MC800:

MC800 - Centrala sterująca BLUEBUS, dedykowana do obsługi 2 siłowników 230 V. Do jej elementów wyróżniających można zaliczyć:

Działanie ręczne / pół-automatyczne / automatyczne
Obsługa funkcji łagodnego startu i zamykania
Obsługa fotokomórek BlueBus oraz przekaźnikowych
Możliwość regulacji czasu pracy, czasu pauzy oraz opóźnianie otwierania / zamykania
Możliwość elektronicznej regulacji siły
Automatyczne zapamiętanie położenia krańcowego bramy w czasie programowania
Obsługa funkcji furtki (częściowe otwarcie bramy lub jednego skrzydła)
Złącze radiowe typu SM / OXIBD
Możliwość podłączenia fotokomórek typu BF / EPM / F210 / FT210

Technologia BLUEBUS

Łatwe podłączenie urządzeń dodatkowych

Centrala MC800 działa w technologii BLUEBUS, która wykorzystuje 2-żyłową magistralę komunikacyjną. Magistrala ta jest używana zarówno do transmisji danych i zasilana urządzeń peryferyjnych, takich jak np. lampy sygnalizacyjne lub fotokomórki. Wykorzystanie pojedynczej magistrali do podłączenia urządzeń może znacznie ułatwiać i przyspieszyć montaż elementów dodatkowych. Dodatkowo, w przypadku rozbudowanych systemów, pojedyncza magistrala komunikacyjna znacznie uprasza architekturę.

Autoprogramowanie

Ułatwiony montaż siłowników

Dużą zaleta centrali, która znacznie ułatwia montaż zestawu, jest funkcja autoprogramowania. Central zapamiętuje położenie krańcowe bramy, przez co "wie" kiedy zakończyć prace siłowników podczas otwierania i zamykania.

Płynny manerw

Centrala obsługuje również funkcję płynnego startu i zwolnienia przy rozpoczynaniu i kończeniu ruchu bramy. Stopniowe przyspieszanie i hamowanie sprawia, że ruch bramy jest płynny (brak szarpania).
