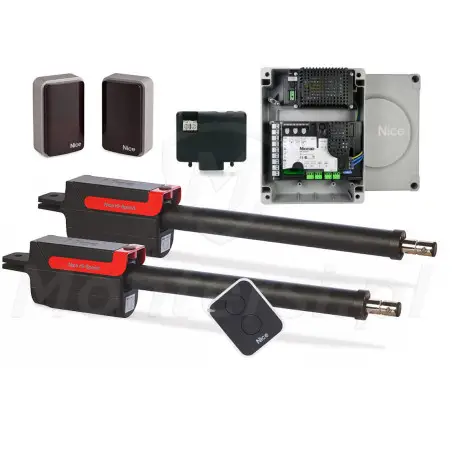

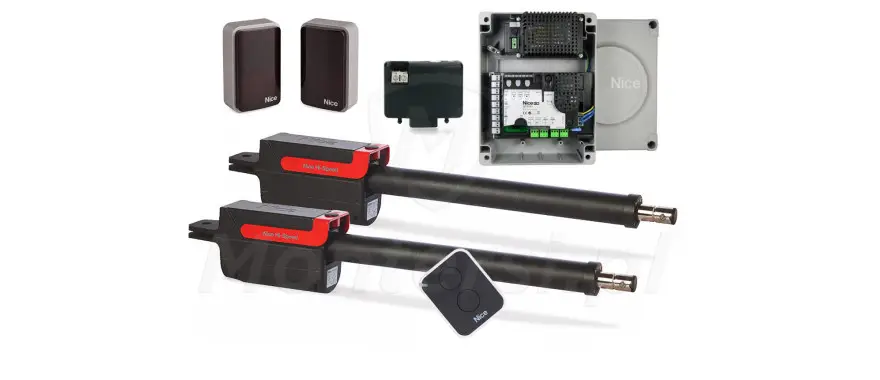

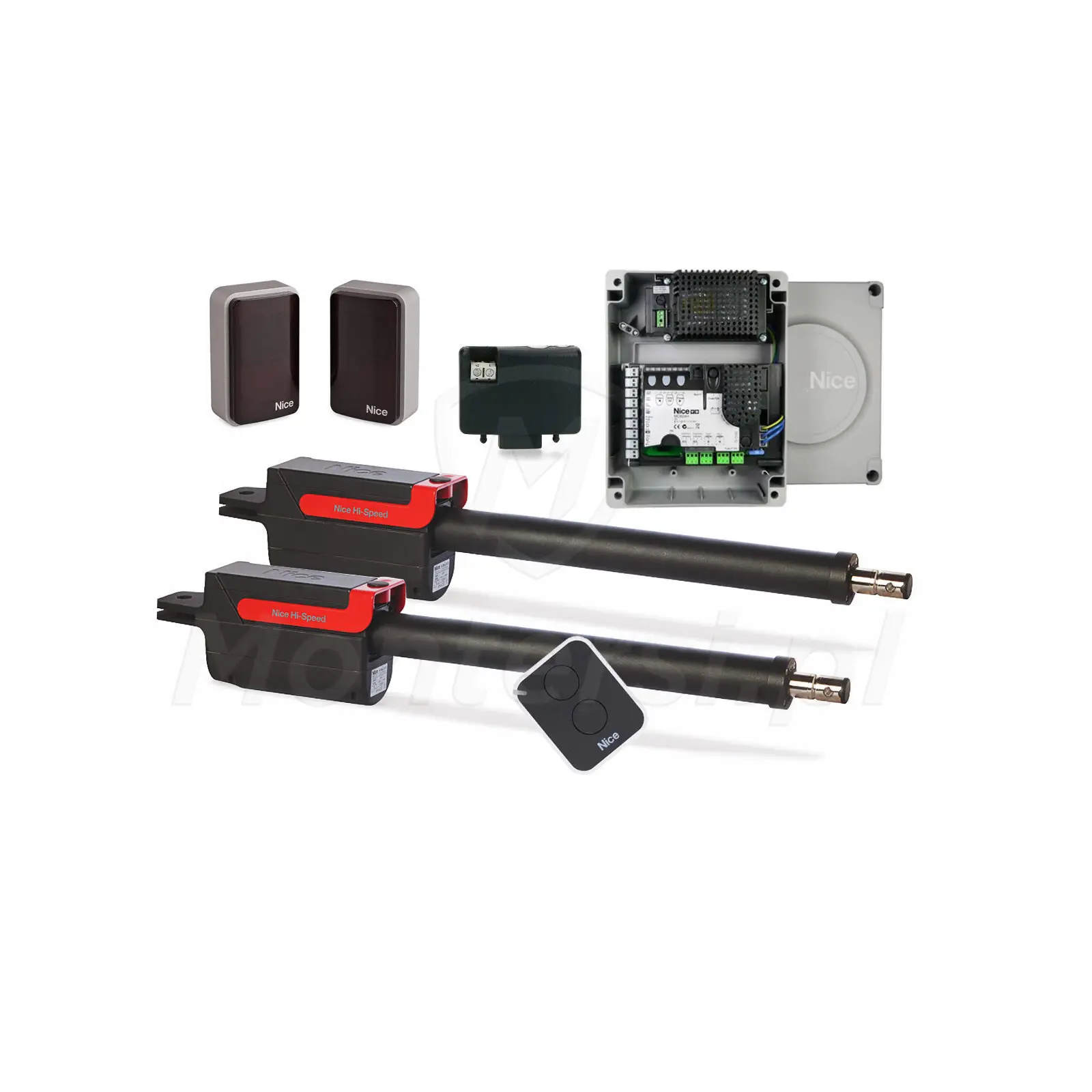

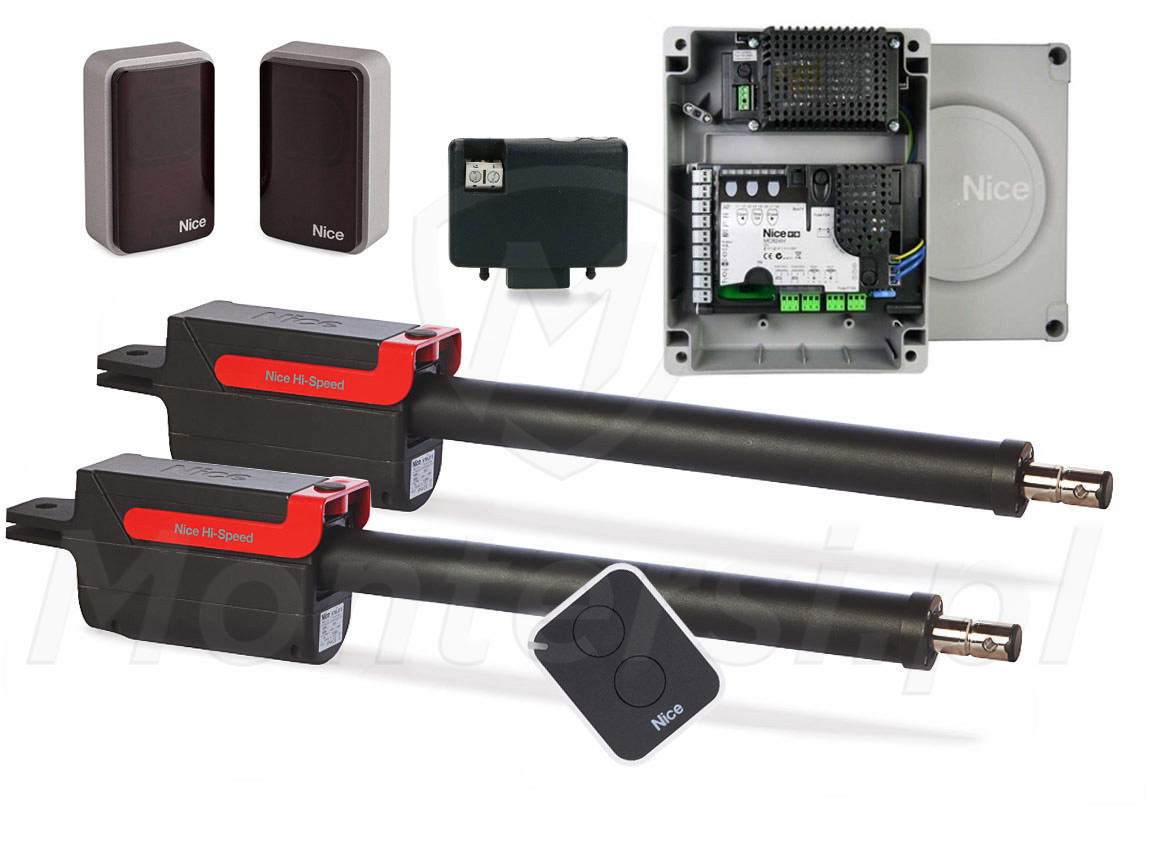

TTN3724HSBDKCE - Zestaw do bram skrzydłowych 3.7m/450kg, HI-SPEED

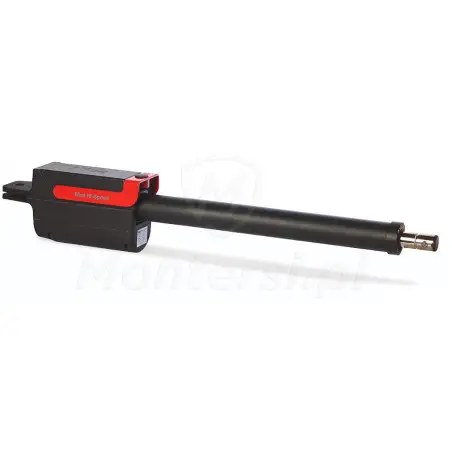

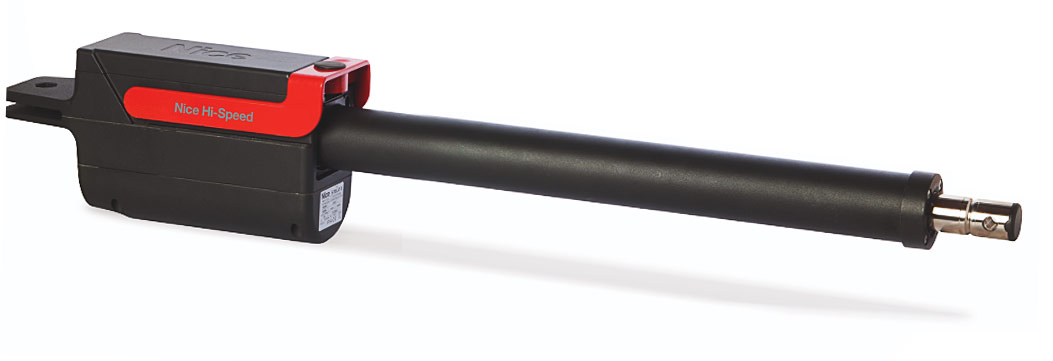

Siłownik TTN3724HS:

TTN3724HS - Elektromechaniczny siłownik 24 V, dedykowany do bram skrzydłowych o długości 3.7 m i wadze do 450 kg. Zaliczany do rodziny HI-SPEED, cechuje się intensywną i szybką pracą. Do elementów wyróżniających siłownika TTN3724HS można zaliczyć:

• Wbudowany enkoder magnetyczny, gwarantujący niezawodną pracę
• Montaż na słupkach, na minimalnej wysokości 110 mm nad ziemią
• Zasilanie napięciem 24 V (możliwość pracy intensywnej)
• Połączenie kablowe w górnej części obudowy
• Wygodne wysprzęglanie przy pomocy kluczyka
• Szczelna obudowa zewnętrzna IP54

Siłownik HI-SPEED 24 V

Szybka i niezawodna praca dla komfortu użytkownika

Model TTN3724HS jest zaliczany do rodziny HI-SPEED, która cechuje się szybką pracą. Siłownik do otwarcia bramy (ruch 90o) potrzebuje tylko około 12 sekund. W konsekwencji czego, codzienna obsługa bramy jest jeszcze bardziej komfortowa.

Dodatkową zaletą siłownika jest zasilanie silnika napięciem 24 V. Dzięki czemu nie nagrzewa się on do bardzo wysokich temperatur i siłownik może pracować intensywnie, bez ryzyka uszkodzenia.

Siłownik samohamowny

Blokada bramy po otwarciu i zamknięciu

Po zakończeniu ruchu bramy, siłownik automatycznie ją blokuje, co uniemożliwia jej przemieszczenie się. Dzięki tej właściwości, użytkownik nie musi dodatkowo blokować bramy przy pomocy zamka lub rygla, co podnosi komfort i bezpieczeństwo użytkowania. Siłownik posiada również wygodne wysprzęglanie przy pomocy kluczyka, umieszczone w górnej części obudowy. Dzięki czemu odblokowanie bramy, w przypadku np. braku zasilania jest wyjątkowo proste.

Enkoder magnetyczny

Niezawodna praca siłownika

Dużą zaletą modelu TTN3724HS jest wbudowany enkoder magnetyczny. Dzięki niemu siłownik "zna" położenie kontowe bramy, co podnosi jego niezawodność i gwarantuje niezmienność zaprogramowanych parametrów pracy. Enkoder umożliwia również precyzyjne rozpoznanie przeszkody na drodze ruchu bramy. Dzięki czemu podnosi się bezpieczeństwo pracy i maleje ryzyko uszkodzenia zarówno bramy, jak i obiektu podczas ewentualnej kolizji.

Połączenia kablowe

Łatwa instalacja siłownika

Kolejną zaletą siłownika jest umiejscowienie połączeń kablowych w jego górnej części. Dzięki czemu, po montażu siłownika do słupka, instalacja całego systemu jest jeszcze szybsza i bardziej wygodna.

Obudowa IP54

Bezawaryjna praca w warunkach zewnętrznych

Siłownik umieszczono w obudowie zewnętrznej, w klasie szczelności IP54. Dzięki niej siłownik może pracować bezawaryjnie na zewnątrz, w praktycznie dowolnych warunkach pogodowych. Siłownik radzi sobie świetnie w dowolnej porze roku, w klimacie umiarkowanym.

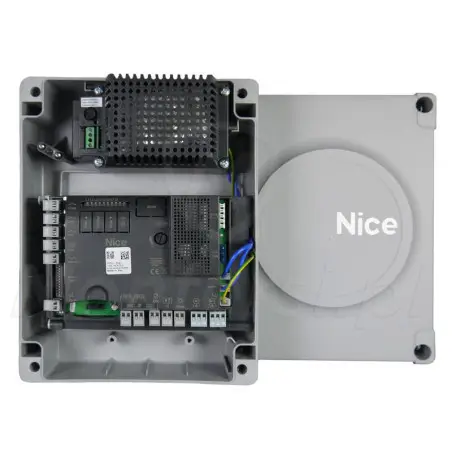

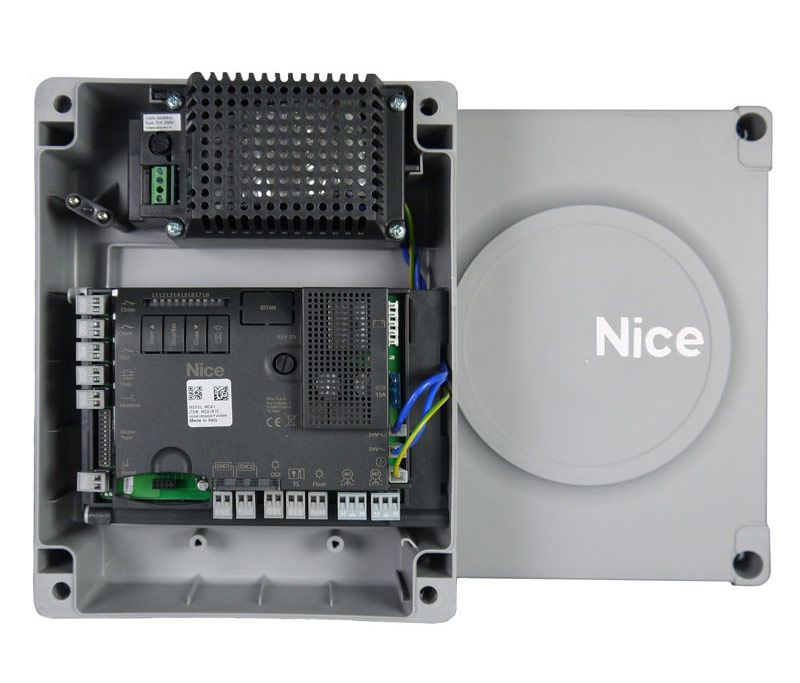

Centrala MC824HR10:

MC824HR10 - Centrala sterująca BLUEBUS, dedykowana do obsługi 2 siłowników 24 V z enkoderem. Do dodatkowych zalet centrali można zaliczyć:

• Działanie ręczne, pół-automatyczne i automatyczne
• Obsługa funkcji łagodnego startu i zamykania
• Obsługa funkcji FOTOTEST, działanie FOTO podczas otwierania i zamknięcie po przecięciu linii FOTO
• Możliwość regulacji czasu pracy, czasu pauzy oraz opóźnianie otwierania / zamykania
• Możliwość elektronicznej regulacji siły i regulacji prędkości
• Automatyczne zapamiętanie położenia krańcowego bramy w czasie programowania
• Programowanie przy pomocy 3 przycisków i współpraca z akumulatorem PS324
• Obsługa funkcji furtki (częściowe otwarcie bramy lub jednego skrzydła)
• Możliwość zmiany parametrów pracy z poziomu programatora O-VIEW

Technologia BLUEBUS

Łatwe podłączenie urządzeń dodatkowych

Centrala MC824HR10 działa w technologii BLUEBUS, która wykorzystuje 2-żyłową magistralę komunikacyjną. Magistrala ta jest używana zarówno do transmisji danych i zasilana urządzeń peryferyjnych, takich jak np. lampy sygnalizacyjne lub fotokomórki. Wykorzystanie pojedynczej magistrali do podłączenia urządzeń może znacznie ułatwiać i przyspieszyć montaż elementów dodatkowych. Dodatkowo, w przypadku rozbudowanych systemów, pojedyncza magistrala komunikacyjna znacznie uprasza architekturę.

Autoprogramowanie

Ułatwiony montaż siłowników

Dużą zaleta centrali, która znacznie ułatwia montaż zestawu, jest funkcja autoprogramowania. Central zapamiętuje położenie krańcowe bramy, przez co "wie" kiedy zakończyć prace siłowników podczas otwierania i zamykania.

Współpraca z akumulatorem PS324

Praca w przypadku braku napięcia 230 V

Dodatkową zaletą centrali MC824HR10 jest możliwość współpracy z akumulatorem awaryjnym PS324. Po jego zastosowaniu zestaw siłowników może wykonać kilka cykli otwarcia i zamknięcia, w przypadku awarii napięcia sieciowego 230 V AC.

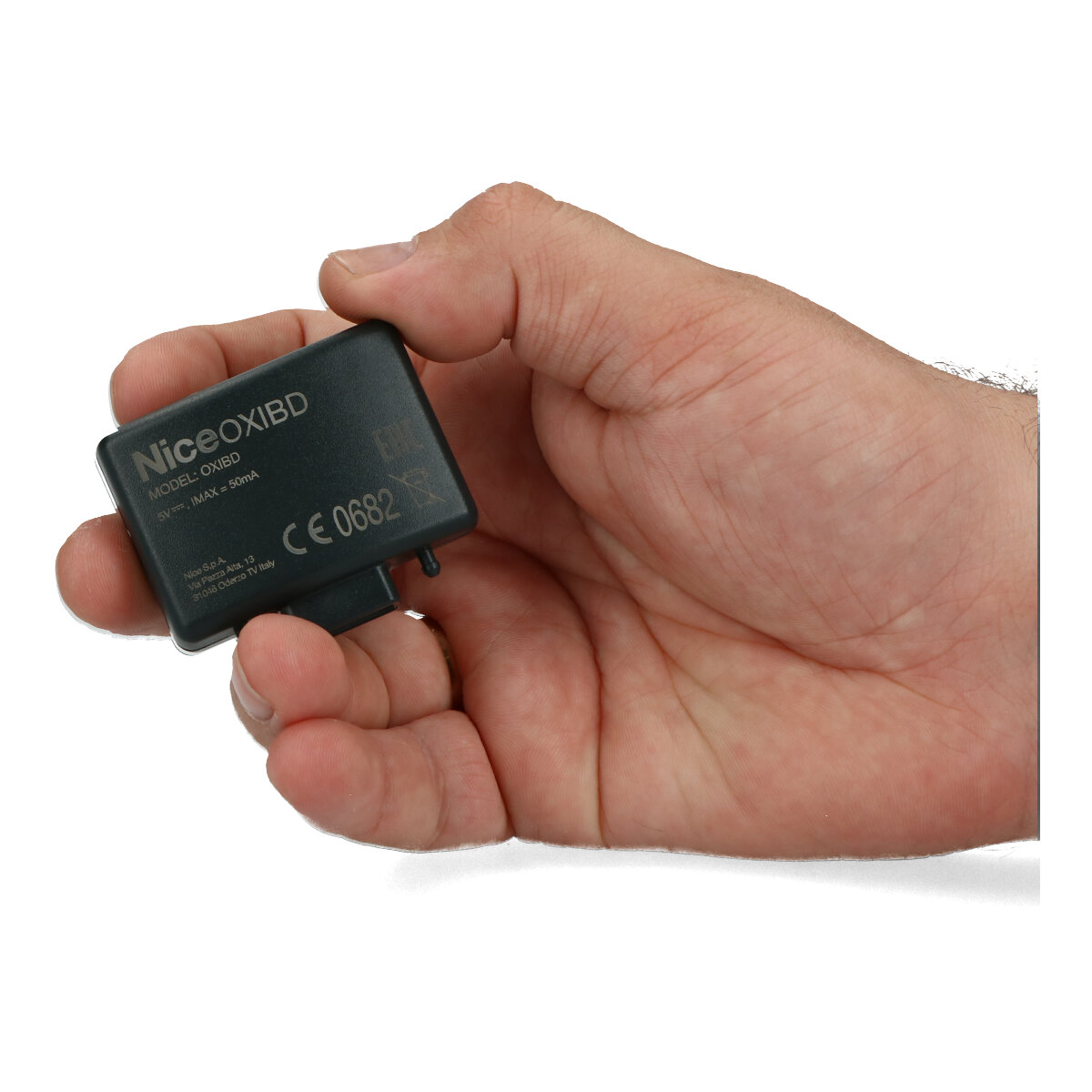

Radioodbiornik OXIBD

Kompatybilny z pilotami jedno i dwukierunkowymi

Jeden odbiornik, wiele zastosowań

Radioodbiornik OXIBD został zaprojektowany z myślą o współpracy z urządzeniami dwukierunkowymi. Jednak daje nam również możliwość obsługi urządzeń jednokierunkowych. Pozwala to na stopniową modyfikacje centrali i swobodne przejście do nowszej technologi. W momencie instalowania w centralach radioodbiornika OXIBD, pozostałe piloty jednokierunkowe będą wciąż mogły współpracować z naszą centralą. Odbiornik jest kompatybilny z kodowaniem O-Code, FloR, TTS, Smilo, Flo oraz z kodowaniem dwukierunkowym BD. Dzięki temu odbiornik może w pełni współpracować z wszystkimi funkcjami systemu NiceOpera.

Zaawansowanie kodowanie dynamiczne

Praca w paśmie częstotliwości 433.92 MHz

Bezpieczeństwo transmisji zapewnia zaawansowane dynamiczne kodowanie sygnału. Takie rozwiązanie daje nam bardzo wysoki poziom bezpieczeństwa użytkowania i czyni kod praktycznie niemożliwym do skopiowania. Odbiornik w zestawie ma dołączoną antenę. Możliwe jest jednak zainstalowanie mocniejszej anteny zewnętrznej z kablem o impedancji 50 Ohm. Odporność na zakłócenia jest zapewniona dzięki modulacji GFSK. Dodatkowa komunikacja NFC, z wykorzystaniem aplikacji mobilnej pozwala na dostęp do dodatkowych informacji.

2-kanałowy pilot ON2E

ON2E - Dwukanałowy pilot radiowy, przeznaczony do sterowania napędami bramowymi NICE. Pracuje na częstotliwości 433.92 MHz z modulacją amplitudy (AM) i charakteryzuje się niezawodnością, bezpieczeństwem użytkowania oraz nowoczesnym designem.

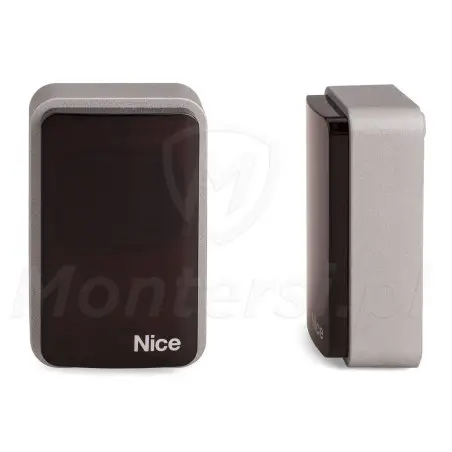

Fotokomórki EPMB

EPMB - Zestaw fotokomórek cyfrowych Bluebus, przystosowany do współpracy z napędami bramowymi Nice. Fotokomórki cechują się stabilnymi parametrami pracy, skutecznym zasięgiem 30 m i kątem "widzenia" około 10°.

Funkcja w systemie automatyki

Większe bezpieczeństwo pracy

Fotokomórki podnoszą ogólne bezpieczeństwo pracy napędu bramowego, dlatego powinny być stosowane w każdym systemie. Przykładowo jeżeli w bramie stoi samochód, fotokomórki uniemożliwią omyłkowe rozpoczęcie pracy (która mogła by się skończyć zarysowaniem blachy naszego pojazdu). Dodatkowo jeżeli siłownik już pracuje, a fotokomórki wykryją ruch, dojdzie do natychmiastowego zatrzymania pracy napędu.

Obudowa

Praca w warunkach zewnętrznych

Nadajnik i odbiornik EPMB zostały zabudowane w szczelne obudowy - Zapewniają niemal całkowitą odporność na wpływ czynników atmosferycznych i umożliwiają pracę na zewnątrz pomieszczeń.

Komunikacja cyfrowa

Współpraca z centralami Nice Bluebus

Technologia cyfrowa Bluebus umożliwia zasilanie i komunikację kilku urządzeń końcowych (fotokomórki, lampy) z centralą systemu automatyki. Komunikacja odbywa się przez 2-żyłową magistralę komunikacyjną i wymaga przypisania odpowiedniego adresu do urządzeń (przy pomocy zworek).
