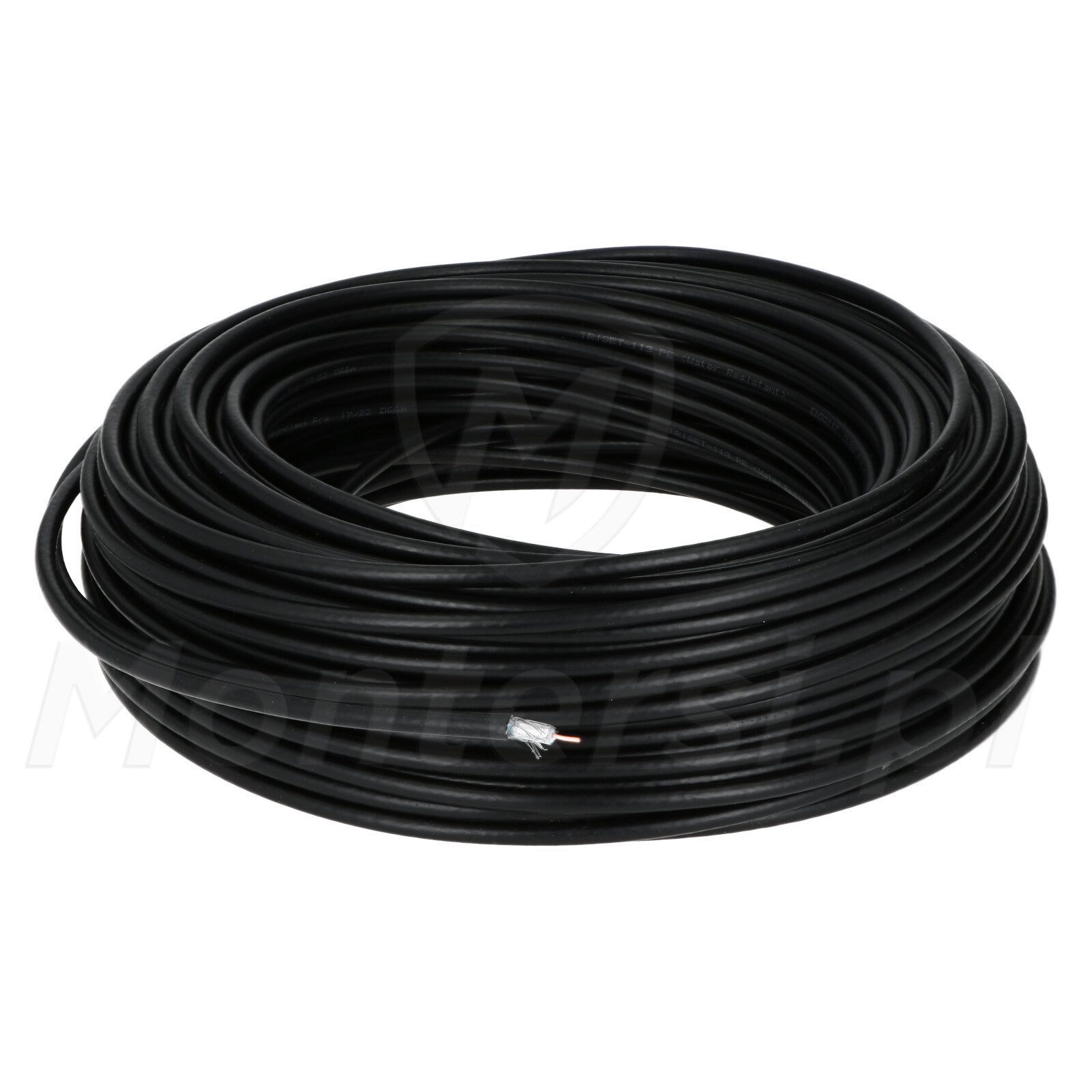

TRISET-113 PE - przewód koncentryczny żelowany klasa A 75 ohm
Parametry techniczne:
- Typ przewodu: Koncentryczny
- Zastosowanie: Systemy CCTV
- Żelowany: TAK
- Ekran: Folia aluminiowa + oplot miedziany 81%
- Żyła: Średnica żyły 1.13 mm
- Dielektryk: 4.80 mm
- Impedancja: 75 Ohm
- Powłoka zewnętrzna: PE
- Średnica przewodu: 6.8 mm
- Długość: 100 m

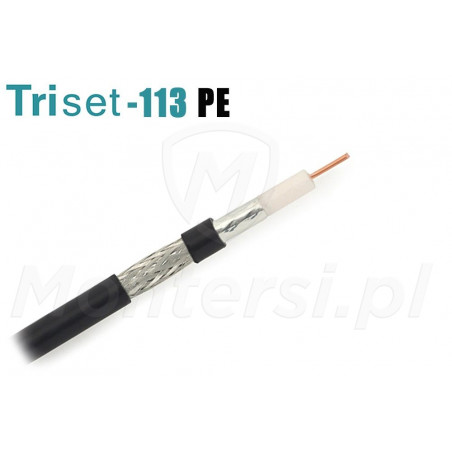

TRISET-113 PE - koncentryczny, żelowany kabel ekranowy o rezystancji 75 ohm i średnicy 6,8 mm. Przewód ten jest uniwersalny, można więc stosować go do instalacji indywidualnych jak i zbiorczych. Spełnia on normę europejską EN-50575, EN-50117 oraz standard klasy A.
Do cech charakterystycznych kabla można zaliczyć:
- Żyła wewnętrzna – miedziana o średnicy 1.13 mm
- Dielektryk - średnica 4.80 mm
- Ekran – oplot miedziany 81%
- Powłoka zewnętrzna – PE
- Niska tłumienność
Uwaga!

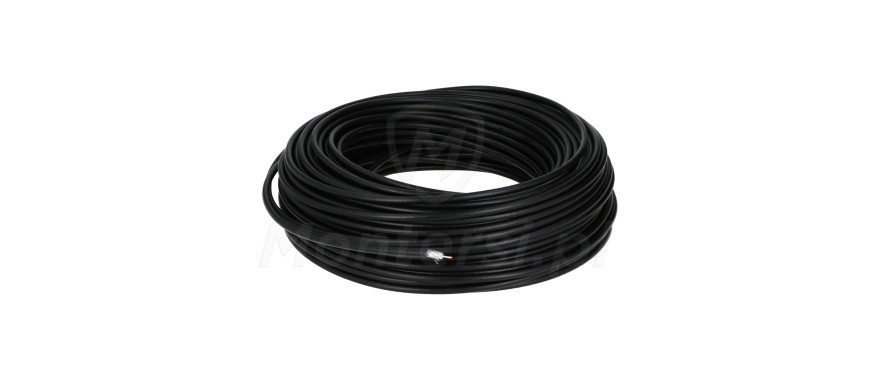

Sprzedawany w odcinkach o długości 100 metrów. Cena dotyczy odcinka 100 m
Parametry techniczne:
Parametry techniczne:
- Typ przewodu: Koncentryczny
- Zastosowanie: Systemy CCTV
- Żelowany: TAK
- Ekran: Folia aluminiowa + oplot miedziany 81%
- Żyła: Średnica żyły 1.13 mm
- Dielektryk: 4.80 mm
- Impedancja: 75 Ohm
- Powłoka zewnętrzna: PE
- Średnica przewodu: 6.8 mm
- Długość: 100 m
Tłumienie przewodu na odcinku 100 m:
- 4.5 dB @ 47 MHz
- 5.8dB @ 88 MHz
- 8.0 dB @ 174 MHz
- 9.2 dB @ 230 MHz
- 13.2 dB @ 470 MHz
- 18.1 dB @ 662 MHz
- 21.1 dB @ 950 MHz
- 27.7 dB @2150 MHz
- 30.8 dB @ 2400 MHz

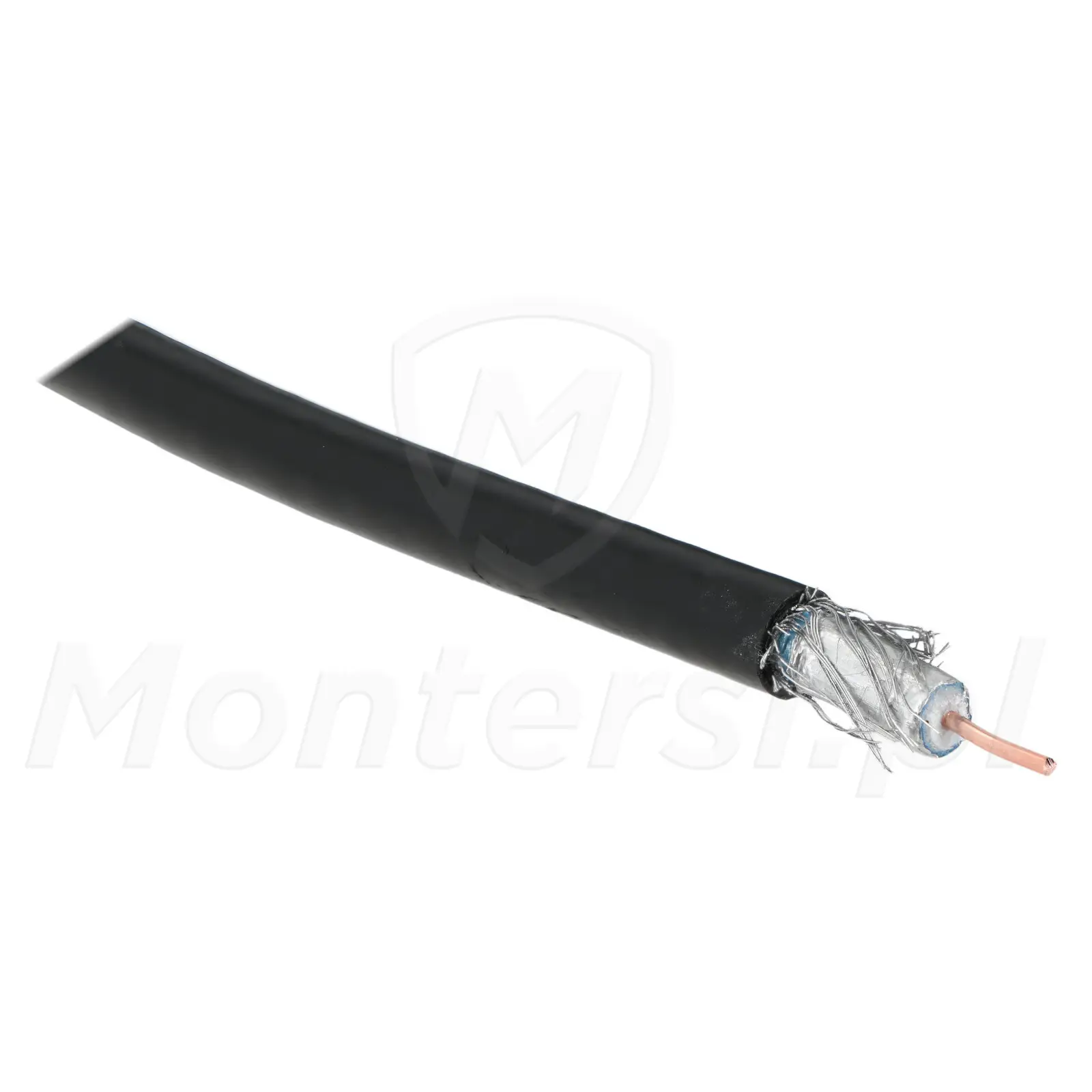

Miedziany ekran
Wysoka odporność na zakłócenia
Przewód TRISET-113 PE posiada podwójny ekran: folie aluminiową oraz oplot miedziany 81%. Zapewnia on ochronę sygnału użytecznego przed zakłóceniami wywołanymi działaniem pola magnetycznego lub silnym działaniem fal radiowych. Ekran w przewodach jest ważny, ponieważ podnosi niezawodność przewodu oraz umożliwia stosowanie go w każdej standardowej instalacji wymagającej kabla koncentrycznego 75 ohm.
Powłoka PE
Odporność na wpływ czynników zewnętrznych
TRISET-113 PE – jest żelowany i dodatkowo umieszczony w płaszczu PE (powłoka polietylenowa). Dzięki temu można go wykorzystywać w systemach wewnętrznych jak i zewnętrznych.
Przykładem zastosowania może być:
- telewizja naziemna DVB-T
- telewizja satelitarna DVB-S/S2
- radia FM/DAB
- systemy automatyki bramowej
