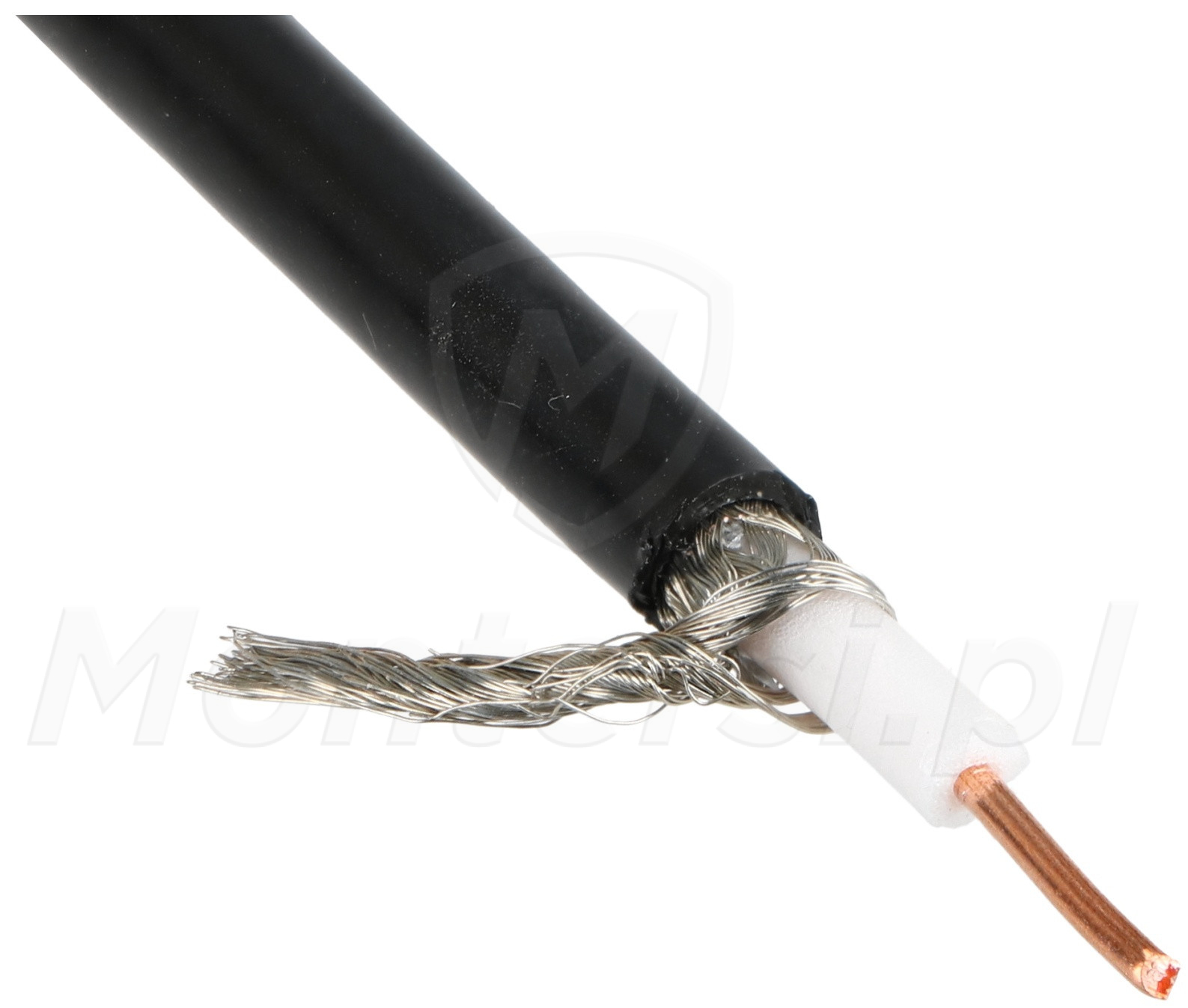

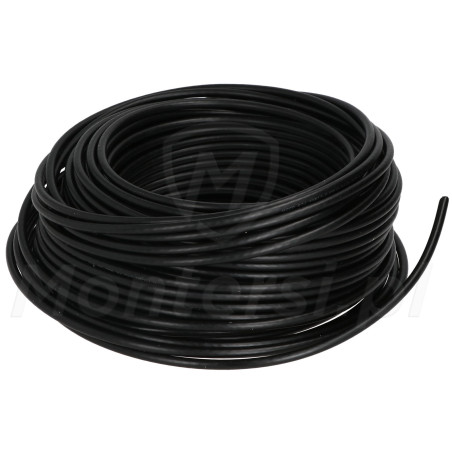

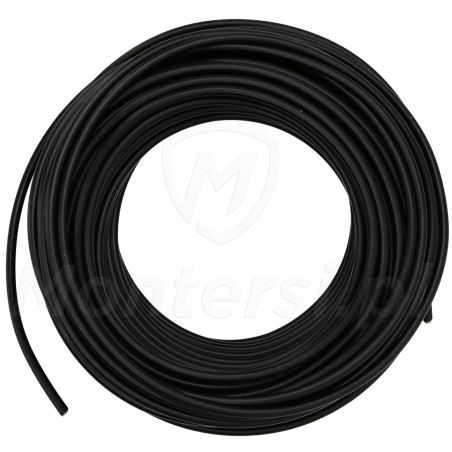

TRI-LAN 240 PE Fca - koncentryczny kabel ekranowy o standardowej impedancji 50 Ohm i średnicy 6,1 mm, zaprojektowany do szerokiego zakresu zastosowań, obejmujących zarówno instalacje indywidualne, jak i zbiorcze. Kabel spełnia europejskie normy dotyczące kabli telekomunikacyjnych, takie jak EN-50575, EN-50117, oraz dyrektywę CPR. Głównym zastosowaniem kabla jest podłączenie anten do radii CB oraz systemów automatyki, na przykład anten w lampach ostrzegawczych.

Do cech charakterystycznych należą:

Przewód przeznaczony do instalacji 50 Ω: WLAN/GSM
Powłoka PE - kabel zewnętrzny
Odporny na promieniowanie UV
Niska tłumienność (aż 20% mniejsza niż w popularnym H-155)
Znakomite dopasowanie (30 dB dla 2,4GHz)
Wysoka skuteczność ekranowania (90dB dla 2,4GHz)
Klasa CPR: Fca

Parametry techniczne:

Parametry techniczne:

Zastosowanie: zewnętrzne
Żelowany: NIE
Impedancja: 50 Ohm
Powłoka zewnętrzna: PE

Tabela 1. Tłumienie na odcinku 100 m

Miedziany ekran

Wysoka odporność na zakłócenia

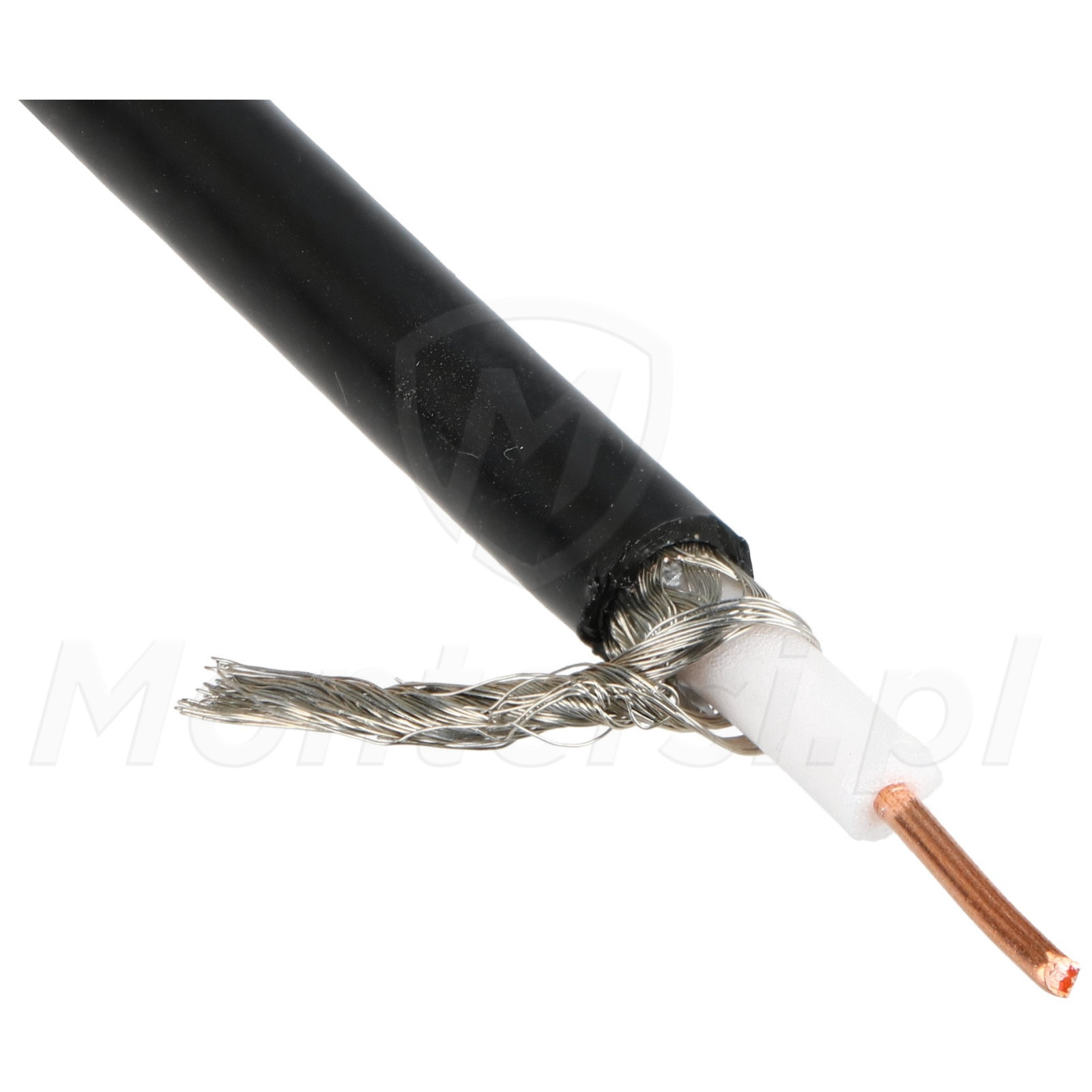

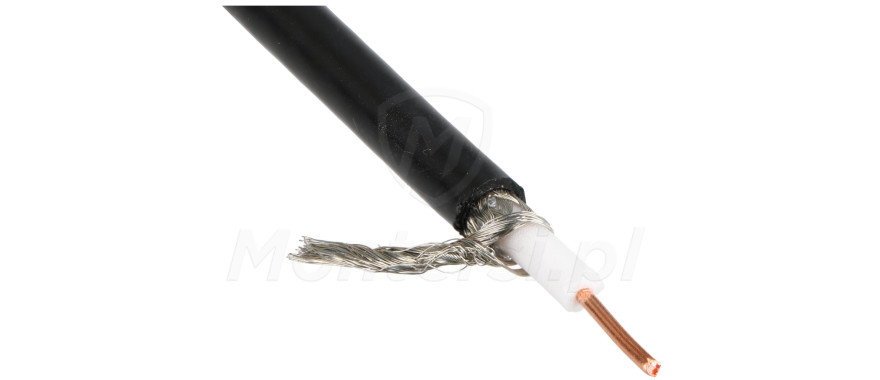

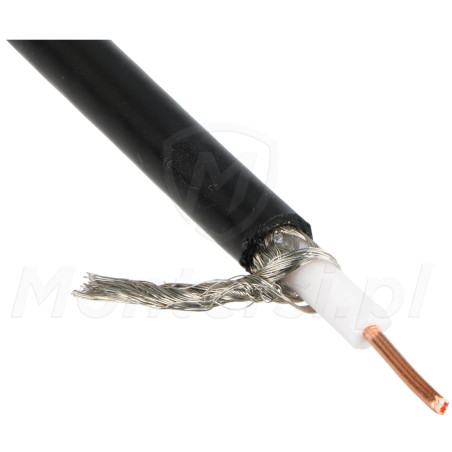

Przewód posiada standardowy ekran, wykonany z oplotu miedzianego 90%. Zapewnia on ochronę sygnału użytecznego przed zakłóceniami wywołanymi działaniem silnego pola magnetycznego lub silnym działaniem fal radiowych. Ekran podnosi niezawodność przewodu i umożliwia jego stosowanie w praktycznie każdej standardowej instalacji wymagającej kabla koncentrycznego 50 Ohm.

Powłoka PE

Odporność na wpływ czynników zewnętrznych

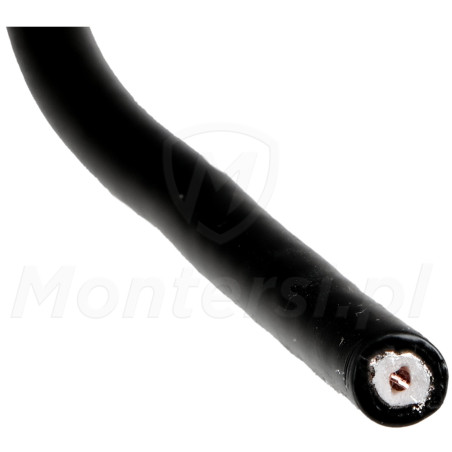

TRI-LAN 240 – dodatkowo umieszczony w płaszczu PE (powłoka polietylenowa). Dzięki temu można go wykorzystywać w systemach wewnętrznych jak i zewnętrznych.

Przykładem zastosowania może być:
