TPR-4BS-P - Panel dotykowy z rezystancyjnym ekranem 4.3"

Kod: 23893

Warianty:

Na zamówienie

Czas realizacji:

4 dni

701,10 zł

netto: 570,00 zł

Rodzaj manipulatora: Dotykowy
Przekątna ekranu: 4.3"
Współpraca z centralami: OptimaGSM i NeoGSM-IP
Komunikacja z centralą: RS-485
Ilość wejść: 2
Typ wejść: NO / NC / EOL / EOL NO / EOL NC
Sygnalizacja akustyczna: ~ 80 dB
Kieszeń microSD: TAK, max. 8 GB
Klasa środowiskowa: II
Obudowa: IP20
Temperatura pracy: -10...+55 °C
Napięcie zasilania: 9 - 14 V DC
Pobór prądu: 100 - 140 mA
Wymiary: 122.3 x 88.3 x 17.3 mm

wszystkie parametry

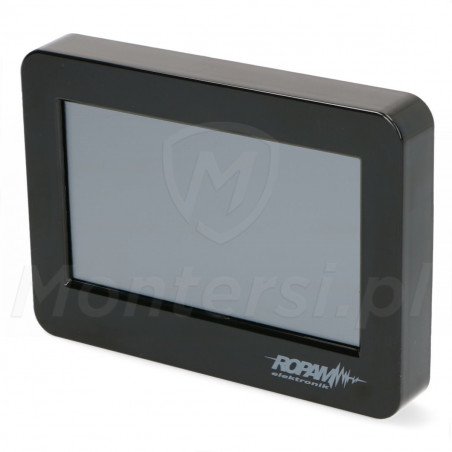

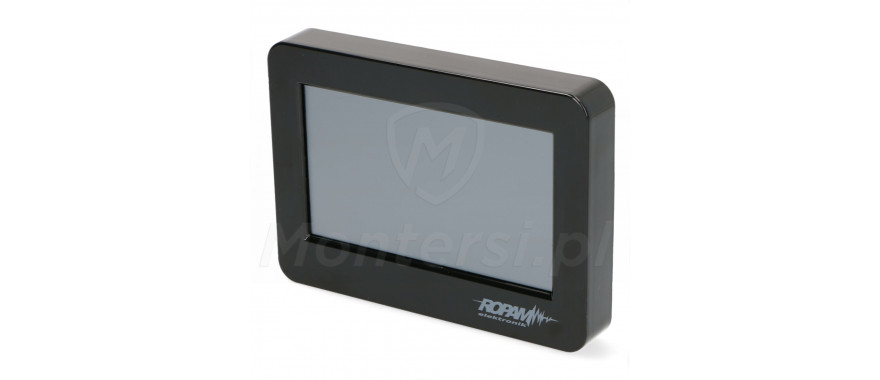

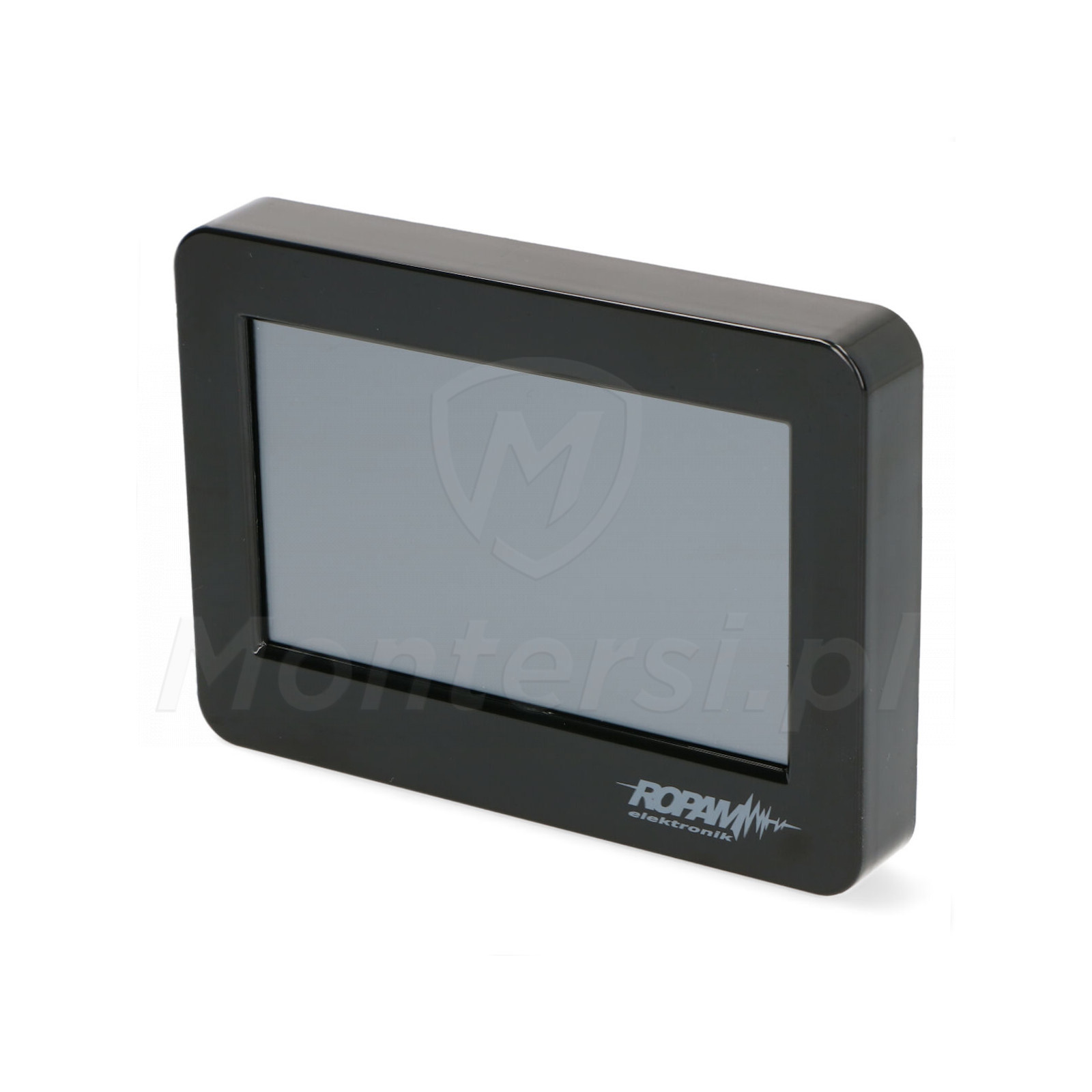

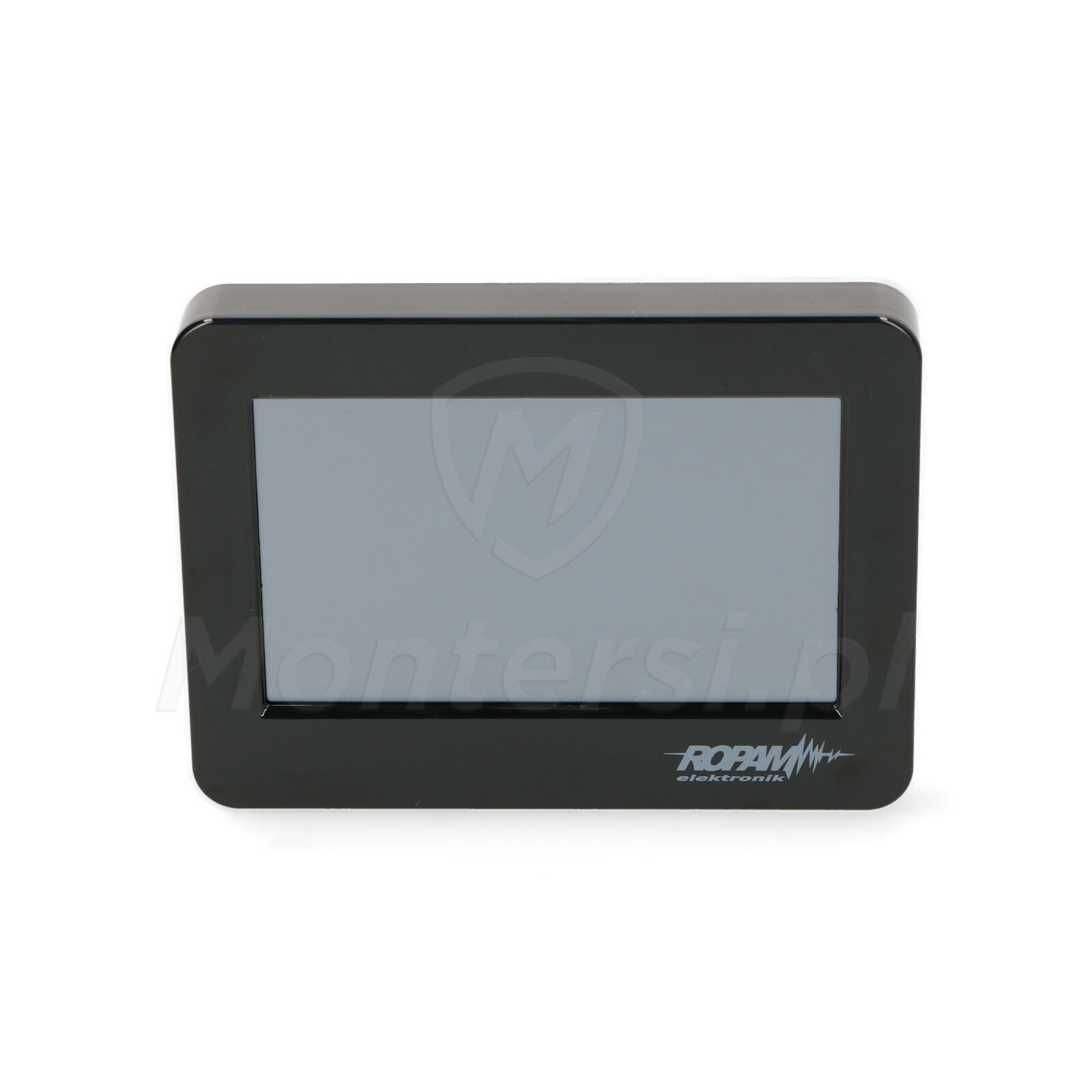

TPR-4BS-P - Manipulator z rezystancyjnym ekranem dotykowym 4.3"

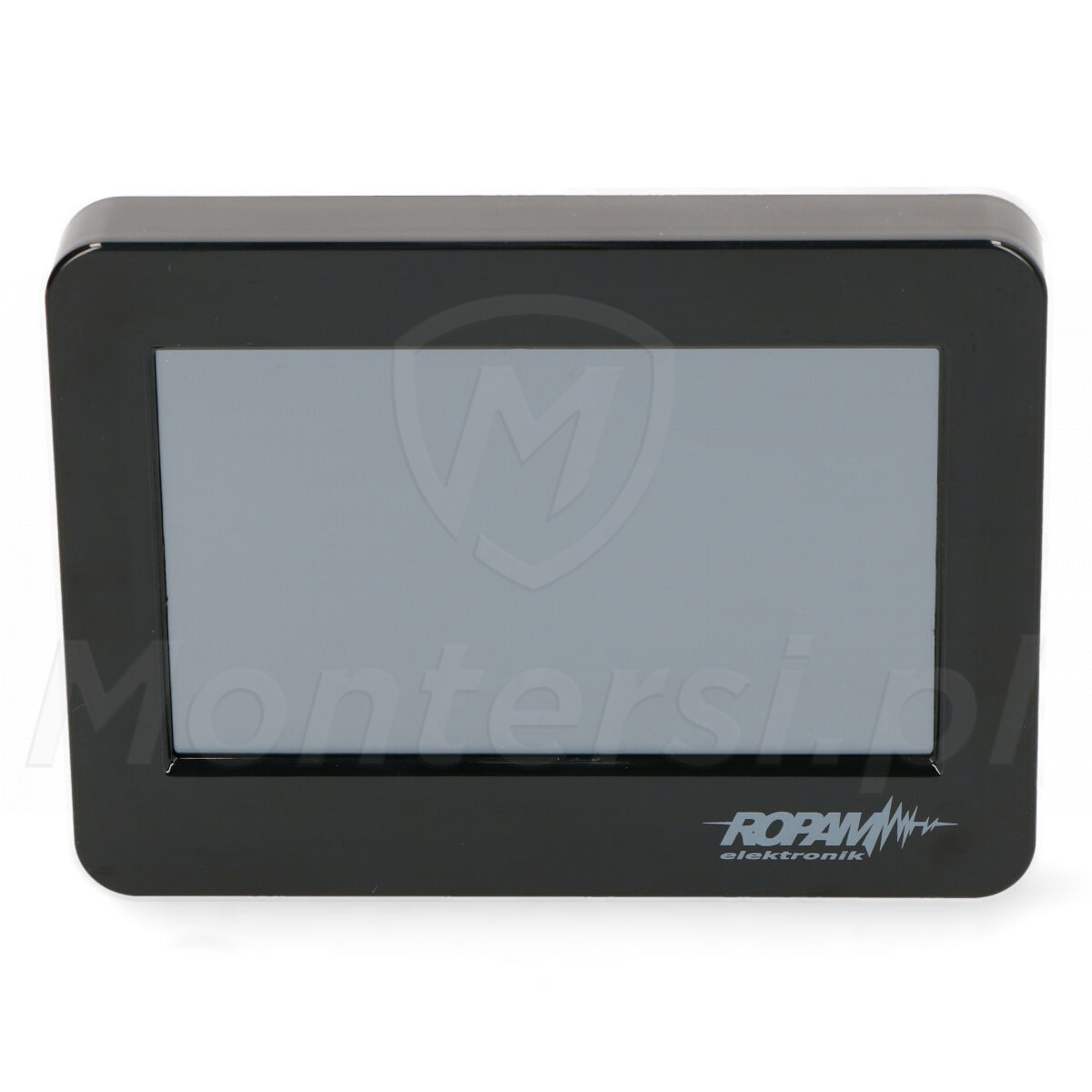

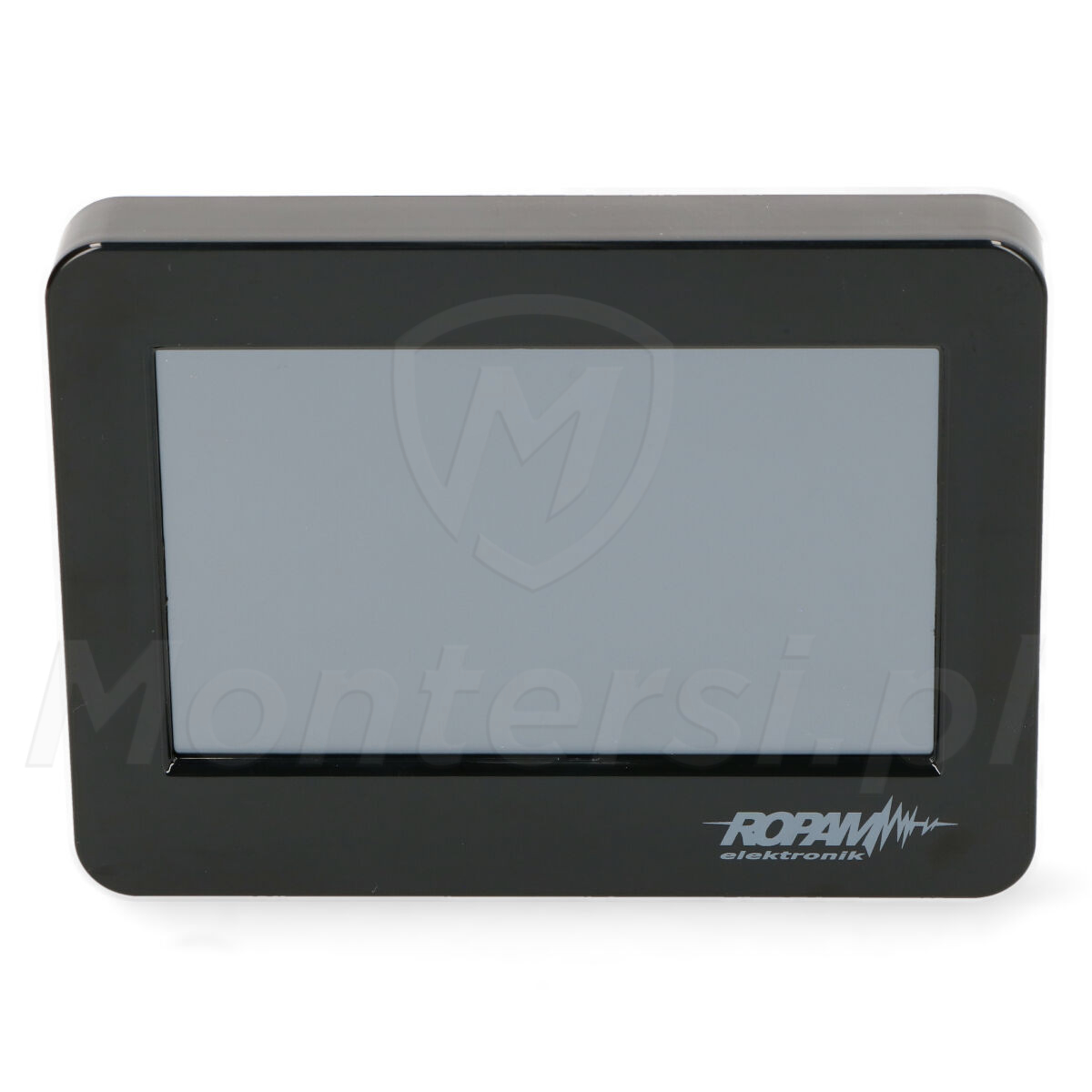

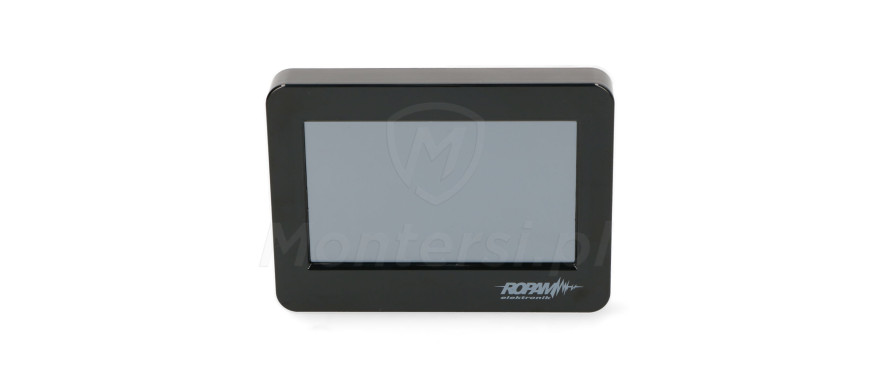

TPR-4BS-P - Manipulator z rezystancyjnym ekranem dotykowym 4.3" (front)

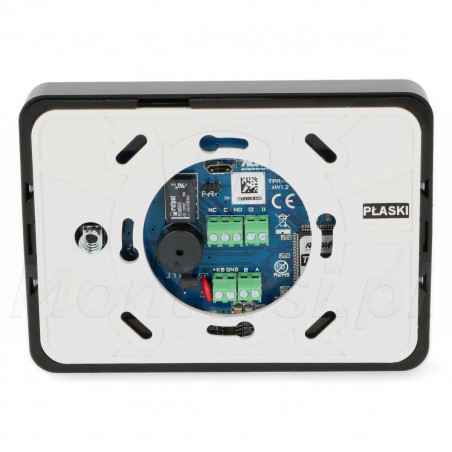

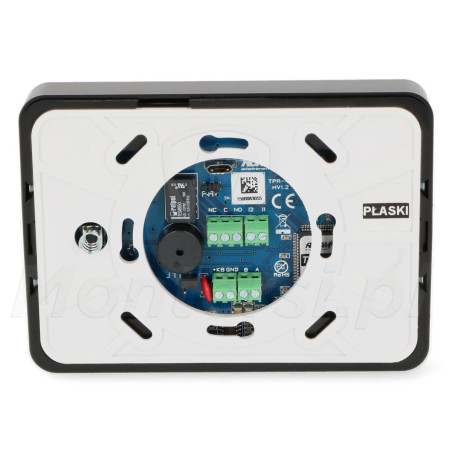

TPR-4BS-P - Tył manipulatora wraz z zaciskami

Opis

TPR-4BS-P - Panel dotykowy umożliwiający obsługę systemu alarmowego i automatyki, zbudowanego w oparciu o centrale serii OptimaGSM i NeoGSM-IP. Do elementów wyróżniających panelu można zaliczyć:

Wbudowany wyświetlacz TFT-LCD 4.3" (480 x 272), o wysokim kontraście i jasności (500 cd/m²)
Pojemnościowy panel dotykowy "TouchPanel", bez mechanicznych styków
Estetycznie wykonanie z plastikową ramką, która maskuje boki i przód wyświetlacza LCD
Intuicyjny interfejs użytkownika, umożliwiający łatwą obsługę
Możliwość sterowania funkcjami automatyki i alarmu
Komunikacja z centralą przez magistralę EIA-485, z wykorzystaniem protokołu RopamNET
Konfiguracja przez program OptimaGSM Manager lub lokalna
Obsługa funkcji termostatu pokojowego
Wbudowana kieszeń na kartę microSD (max. 8 GB)
Wbudowane 2 wejścia alarmowe typu NO / NC
Zabezpieczenie antysabotażowe obudowy
Montaż na płaskiej powierzchni - nie wymaga puszki montażowej ani podkucia
Stałe złącza

Manipulator TPR-4BS-P z centralą OptimaGSM / NeoGSM-IP jest doskonałym zestawem do budowy systemu alarmowego w niewielkich obiektach. Sprawdzona technologia i wysoka funkcjonalność czynią z niego doskonały wybór dla osób poszukujących niezawodnych rozwiązań. Dodatkowo ze względu na nowoczesny, elegancki wygląd można go stosować w większości wnętrze i pomieszczeń. Panel TPR-4BS-P sprawdza się świetnie w obiektach takich jak np. mieszkania, domu, sklepy lub niewielkie pomieszczenia biurowe.

Wyświetlacz TFT-LCD 4.3"

Łatwa obsługa systemu alarmowego i automatyki domowej

Klawiaturę zbudowano w oparciu o wysokiej jakości ekran TFT-LCD 4.3", z rezystancyjnym panelem dotykowym "TouchPanel" (bez styków mechanicznych). Jest ona również wyposażona w intuicyjny interfejs użytkownika, zrealizowany na zasadzie interaktywnych ikon graficznych. Dzięki nim codzienna obsługa systemu alarmowego i funkcjonalności automatyki są wyjątkowo proste. Praca z panelem dotykowym przypomina obsługę smartfonu lub tabletu.

Panel TPR-4BS posiada 2 ekrany, między którymi użytkownik może się swobodnie przemieszczać. Dodatkowo ułożenie ikon funkcyjnych na tych ekranach jest całkowicie dowolne. Dzięki czemu UI może być precyzyjnie dopasowane do wymagań i preferencji każdego użytkownika. Do pozostałych zalet modelu można zaliczyć:

Obsługę funkcji losowego układu klawiatury numerycznej - zmienne ułożenie klawiszy za każdym razem gdy użytkownik loguje się do systemu znacznie zwiększa bezpieczeństwo
Wygaszacz ekranu z funkcją kalendarz, zegarka, temperatury lub ramki na zdjęcia
Pasek dodatkowych informacji o stanie systemu

OptimaGSM Manager

Konfiguracja z poziomu komputera

Dużą zaletą panelu dotykowego TPR-4BS-P jest możliwość konfiguracji z poziomu komputera, a oprogramowaniem OptimaGSM Manager. Program umożliwia zmianę dowolnego parametru klawiatury i posiada przejrzysty, segmentowany interfejs. Doświadczony instalator systemów alarmowych nie powinien mieć najmniejszych problemów z poprawną obsługą oprogramowania. Szczegółowy opis użycia programu OptimaGSM Manager można znaleźć w załączonej instrukcji.

Oprogramowanie działa na komputerach z systemem operacyjnym WINDOWS XP / VISTA / 7 / 8 / 10. Komunikacja między komputerem a panelem dotykowym jest realizowana przez:

Port RS-232 - kabel RS232-MGSM
Port USB - kabel USB-MGSM (port USB służy również do aktualizacji FIRMWARE)

Uwaga!

Klawiatura może być również konfigurowana lokalnie, z poziomu menu serwisowego. Lokalna konfiguracja jest niezwykle przydatna, gdy konieczna jest szybka zmiana pojedynczej opcji.

Funkcja termostatu

Zarządzanie temperaturą na obiekcie

Dużą zaletą panelu TPR-4BS-P jest obsługa funkcji termostatu pokojowego. Funkcja ta, w oparciu o ustalone harmonogramy czasowo-temperaturowe, steruje klimatyzacją i ogrzewaniem, umożliwiając utrzymanie optymalnej temperatury. Dodatkową zaletą funkcji termostatu jest możliwość zmniejszenia kosztów działania ogrzewania domu. System można zaprogramować tak, że podczas nieobecności domowników ogrzewanie nie pracuje i załącza się na godzinę przed ich powrotem do domu.

Panel dotykowy realizuje również funkcję rejestratora temperatury LoggerTemp. Zapisuje ona pomiar temperatury na karcie SD (w pliku txt) i umożliwia podgląd histogramu w trybie wygaszacza ekranu.

Kieszeń na kartę microSD

Przenośna pamięć zdarzeń i zdjęć

Kolejną zaletą klawiatury dotykowej jest wbudowane gniazdo na kartę pamięci microSD, o max. pamięci 8 GB. Karta służy jako miejsce pamięci do zapisu informacji o stanie i zdarzeniach systemu, takich jak np. logi wartości wejść lub temperatura. Można na niej również zapisać odpowiedni plik z planem budynku, a następnie prowadzić podgląd zdarzeń bezpośrednio na tym planie.

Na karcie microSD można również zapisać zdjęcia, dzięki którym panel może działać jako cyfrowa ramka na zdjęcia. Panel w trybie wygaszacza ekranu może wyświetlać do 100 zdjęć sekwencyjnie, o czasie wyświetlania pojedynczego zdjęcia: 10 s.

Wejścia alarmowe

Funkcjonalność mini ekspandera

Panel jest wyposażony w 2 dodatkowe wejścia typu NO / NC, do których można podłączyć czujki alarmowe. Dzięki nim, spełnia on funkcję pseudo ekspandera wejść systemu alarmowego. Obsługiwane konfiguracje:
