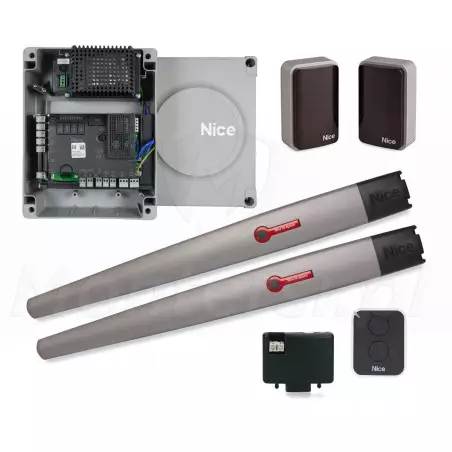

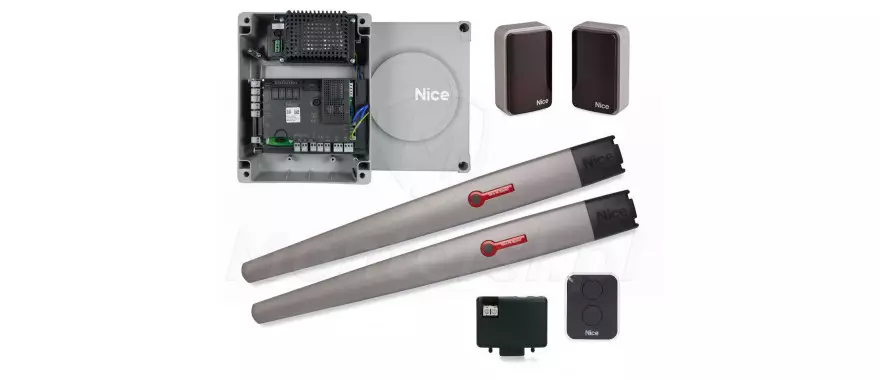

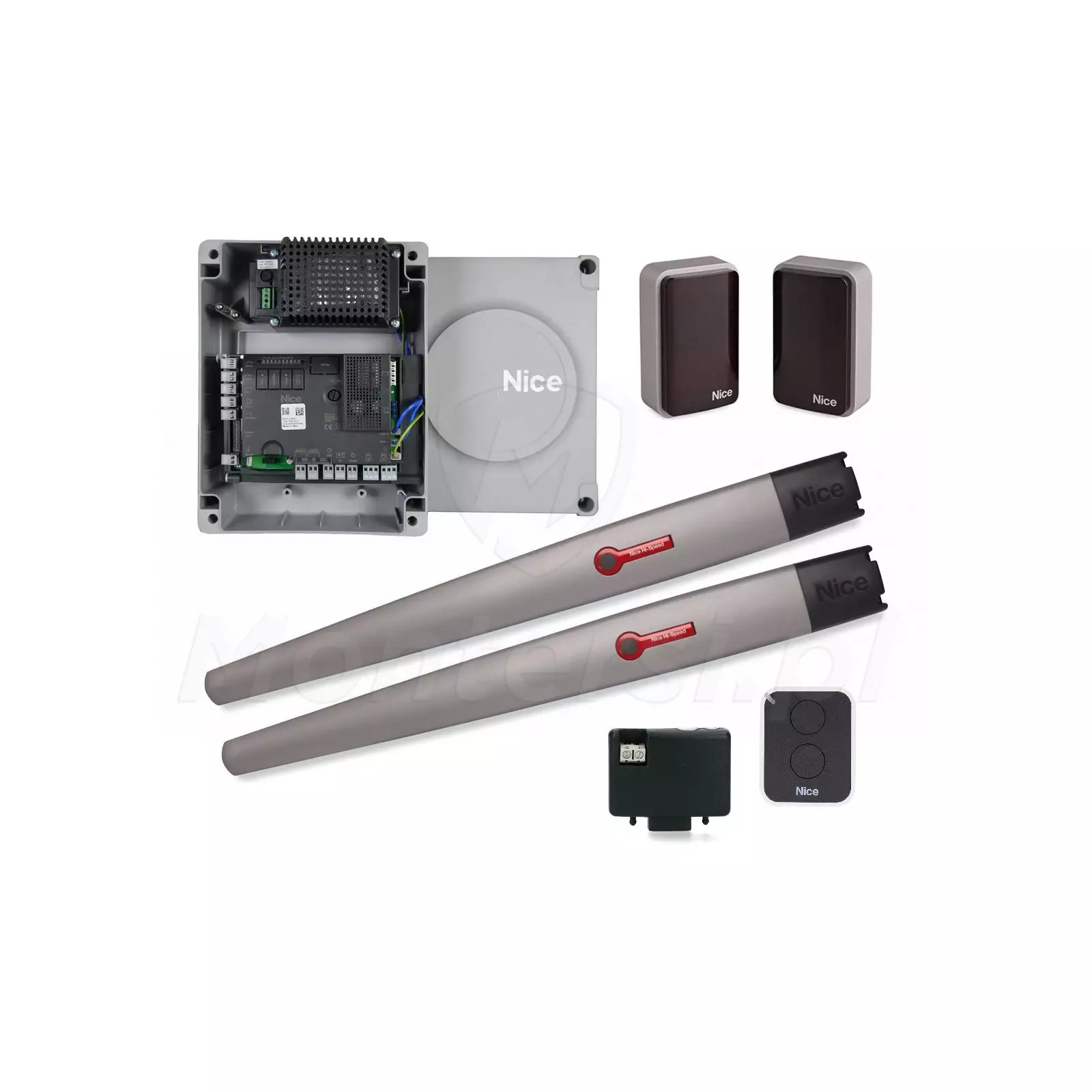

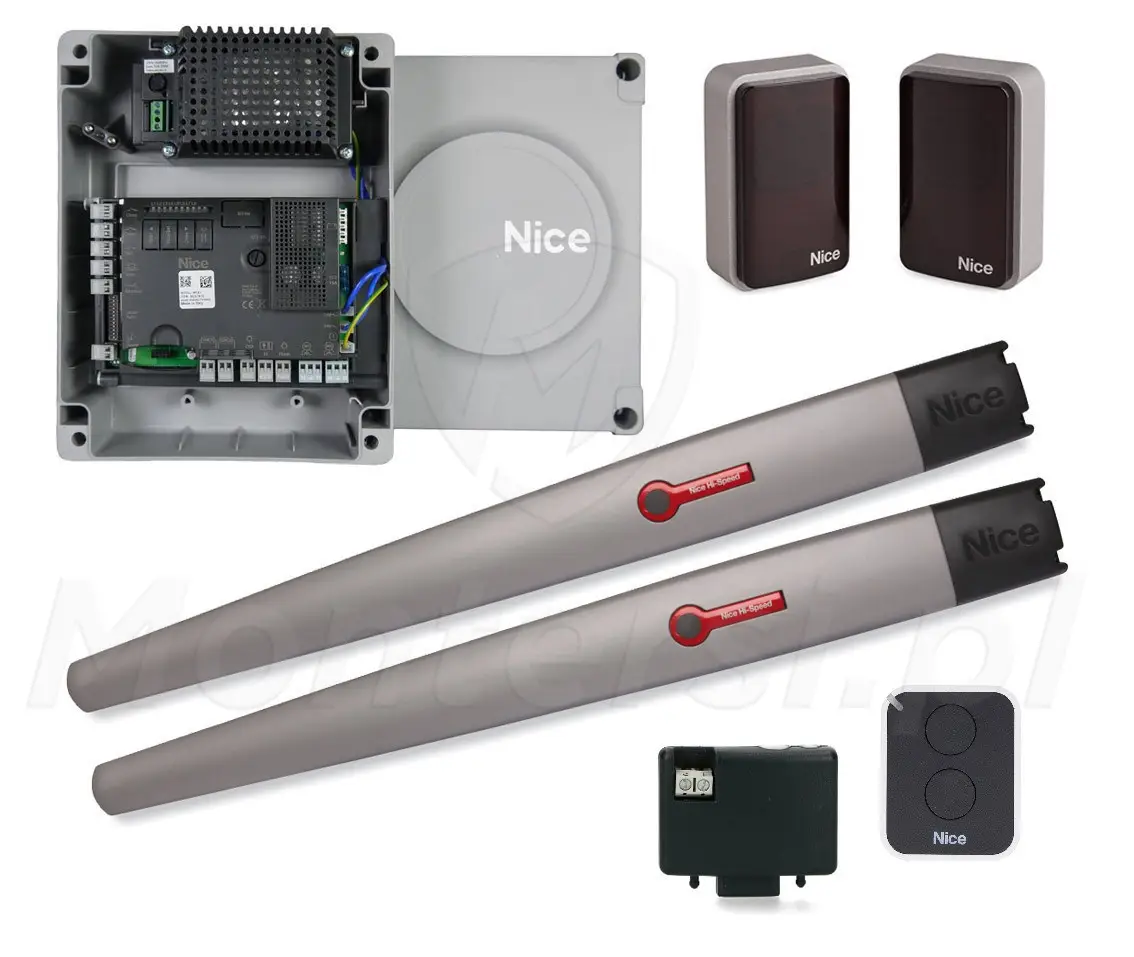

TOONA5024HSBDKCE ON2E - Zestaw do bramy skrzydłowej 5m/400kg, HI-SPEED

Siłownik TO5024HS:

TO5024HS - Elektromechaniczny siłownik HI-SPEED 24 V, dedykowany do bram skrzydłowych o maksymalnej długości skrzydła 5 m / ciężarze skrzydła 400 kg. Przystosowany do pracy intensywnej, jest doskonałym wyborem do realizacji systemu automatyki w obiektach przemysłowych. Co oczywiście nie stoi na przeszkodzie, aby siłowniki TOONA wykorzystać w standardowym systemie automatyki domowej. Do elementów wyróżniających siłownika można zaliczyć:

• Cicha praca dzięki opatentowanemu rozmieszczeniu elementów i nakrętce śruby pociągowej wykonanej z brązu
• Elementy wewnętrzne ze stali, lekkich stopów i technopolimerów
• Przekładnia z brązu umożliwiająca bezpieczne zamykanie i trwałość użytkowania
• Wbudowany enkoder magnetyczny, gwarantujący niezawodną pracę
• Zasilanie napięciem 24 V (możliwość pracy intensywnej)
• Połączenie kablowe w górnej części obudowy
• Wygodne wysprzęglanie przy pomocy kluczyka
• Szczelna obudowa zewnętrzna IP44

Siłownik HI-SPEED 24 V

Szybka i intensywna praca siłownika

Model TOONA5024HS jest zaliczany do serii HI-SPEED, której cechą charakterystyczną jest szybka praca. Siłownik do otwarcia bramy (ruch 90^o) potrzebuje jedynie około 16 sekund. W konsekwencji czego, codzienna obsługa bramy jest jeszcze bardziej komfortowa.

Dodatkową zaletą siłownika jest zasilanie silnika napięciem 24 V. Dzięki czemu nie nagrzewa się on do bardzo wysokich temperatur i siłownik może pracować intensywnie, bez ryzyka uszkodzenia. W normalnych warunkach pracy, siłownik może wykonać aż 95 cykli otwarcia i zamknięcia na godzinę. Przez co sprawdza się on świetnie w instalacjach przemysłowych, w których wymagana jest intensywna praca.

Siłownik samohamowny

Blokada bramy po otwarciu i zamknięciu

Po zakończeniu ruchu bramy, siłownik automatycznie ją blokuje, co uniemożliwia jej przemieszczenie się. Dzięki tej właściwości, użytkownik nie musi dodatkowo blokować bramy przy pomocy zamka lub rygla, co podnosi komfort i bezpieczeństwo użytkowania. Siłownik posiada również wygodne wysprzęglanie przy pomocy kluczyka, umieszczone w górnej części obudowy. Dzięki czemu odblokowanie bramy, w przypadku np. braku zasilania jest wyjątkowo proste.

Enkoder magnetyczny

Niezawodna praca siłownika

Dużą zaletą modelu TOONA5024HS jest wbudowany enkoder magnetyczny. Dzięki niemu siłownik "zna" położenie kontowe bramy, co podnosi jego niezawodność i gwarantuje niezmienność zaprogramowanych parametrów pracy. Enkoder umożliwia również precyzyjne rozpoznanie przeszkody na drodze ruchu bramy. Dzięki czemu podnosi się bezpieczeństwo pracy i maleje ryzyko uszkodzenia zarówno bramy, jak i obiektu podczas ewentualnej kolizji.

Połączenia kablowe i wbudowany kondensator

Łatwe podłączenie siłownika do systemu automatyki

Kolejną zaletą siłownika jest umiejscowienie połączeń kablowych w jego górnej części i fabrycznie wbudowany kondensator. Dzięki czemu, po montażu siłownika do słupka, instalacja całego systemu jest jeszcze szybsza i bardziej wygodna.

Obudowa IP44

Bezawaryjna praca w warunkach zewnętrznych

Siłownik umieszczono w obudowie zewnętrznej, wykonanej z aluminium z poliestrowym pokryciem (które zapewnia bardzo dobrą odporność na wpływ czynników pogodowych). Dzięki niej siłownik może pracować bezawaryjnie na zewnątrz, w praktycznie dowolnych warunkach pogodowych. Siłownik w klasie szczelności IP44 radzi sobie świetnie w dowolnej porze roku, w klimacie umiarkowanym.

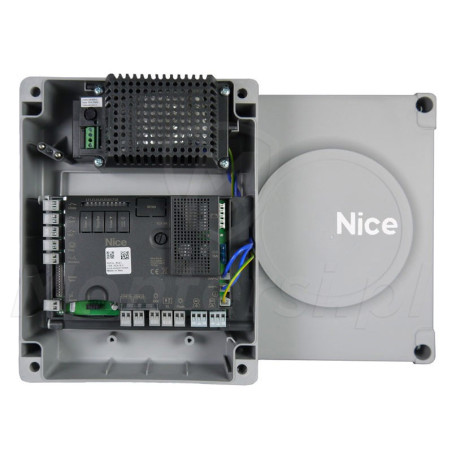

Centrala MC824HR10:

MC824HR10 - Centrala sterująca BLUEBUS, dedykowana do obsługi 2 siłowników 24 V z enkoderem. Do dodatkowych zalet centrali można zaliczyć:

• Działanie ręczne, pół-automatyczne i automatyczne
• Obsługa funkcji łagodnego startu i zamykania

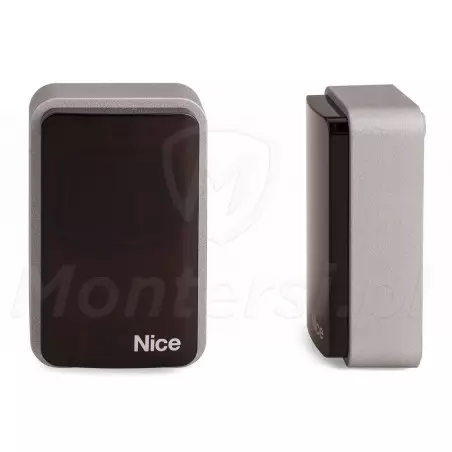

• Obsługa funkcji FOTOTEST, działanie FOTO podczas otwierania i zamknięcie po przecięciu linii FOTO
• Możliwość regulacji czasu pracy, czasu pauzy oraz opóźnianie otwierania / zamykania
• Możliwość elektronicznej regulacji siły i regulacji prędkości
• Automatyczne zapamiętanie położenia krańcowego bramy w czasie programowania
• Programowanie przy pomocy 3 przycisków i współpraca z akumulatorem PS324
• Obsługa funkcji furtki (częściowe otwarcie bramy lub jednego skrzydła)
• Możliwość zmiany parametrów pracy z poziomu programatora O-VIEW

Technologia BLUEBUS

Łatwe podłączenie urządzeń dodatkowych

Centrala MC824HR10 działa w technologii BLUEBUS, która wykorzystuje 2-żyłową magistralę komunikacyjną. Magistrala ta jest używana zarówno do transmisji danych i zasilana urządzeń peryferyjnych, takich jak np. lampy sygnalizacyjne lub fotokomórki. Wykorzystanie pojedynczej magistrali do podłączenia urządzeń może znacznie ułatwiać i przyspieszyć montaż elementów dodatkowych. Dodatkowo, w przypadku rozbudowanych systemów, pojedyncza magistrala komunikacyjna znacznie uprasza architekturę.

Autoprogramowanie

Ułatwiony montaż siłowników

Dużą zaleta centrali, która znacznie ułatwia montaż zestawu, jest funkcja autoprogramowania. Central zapamiętuje położenie krańcowe bramy, przez co "wie" kiedy zakończyć prace siłowników podczas otwierania i zamykania.

Amperometryka i płynny manewr

Skuteczne wykrywanie przeszkody oraz cicha praca bramy

System amperometryki umożliwia wykrycie przeszkody na którą natrafia brama podczas wykonywania manewru. Dzięki czemu minimalizowane jest ryzyko uszkodzenia zarówno bramy, jak i obiektu znajdującego się na drodze jej ruchu.

Centrala obsługuje również funkcję płynnego startu i zwolnienia przy rozpoczynaniu i kończeniu ruchu bramy. Stopniowe przyspieszanie i hamowanie sprawia, że ruch bramy jest płynny (brak szarpania) i nie powoduje on dużo hałasu.

Współpraca z akumulatorem PS324

Praca w przypadku braku napięcia 230 V

Dodatkową zaletą centrali MC824HR10 jest możliwość współpracy z akumulatorem awaryjnym PS324. Po jego zastosowaniu zestaw siłowników może wykonać kilka cykli otwarcia i zamknięcia, w przypadku awarii napięcia sieciowego 230 V AC.
