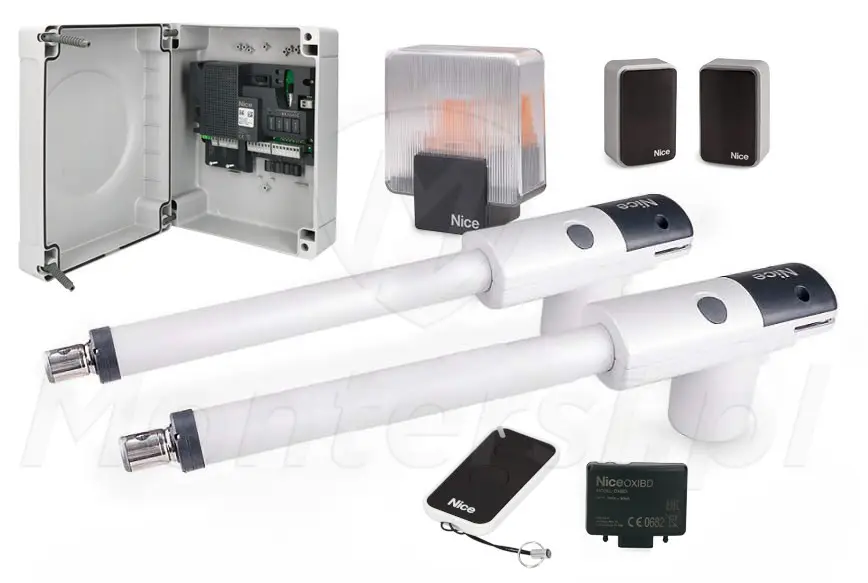

TOO3000 ERA INTI2 - Kompletny zestaw napędu do bramy skrzydłowej 3 m / 300 kg. Zbudowany w oparciu o siłowniki TOO3000, centralę MC800 i akcesoria zwiększające bezpieczeństwo. Zastosowane elementy cechują się niezawodnością, eleganckim wyglądem i stabilnymi parametrami pracy. Dzięki czemu sprawdzają się świetnie w instalacjach przydomowych.
Uwaga!
Aby siłownik mógł poprawnie pracować, należy uzupełnić bramę o ograniczniki krańcowe przy otwarciu i zamykaniu.
Parametry techniczne:
Parametry techniczne:
- Intensywność pracy: 24 cykle/h
- Na słupki: Szerokie
- Maksymalny ciężar skrzydła: 300 kg
- Siła uciągu: 2000 N
- Skok roboczy: 400 mm
- Obudowa: IP54

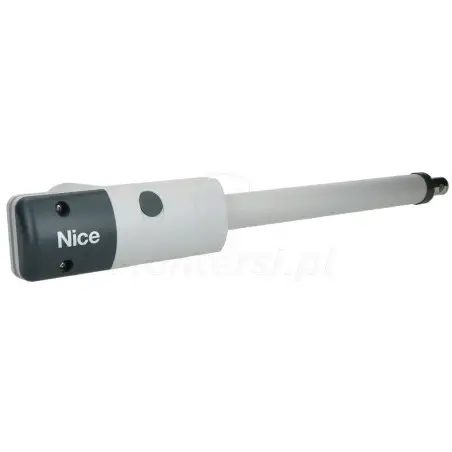

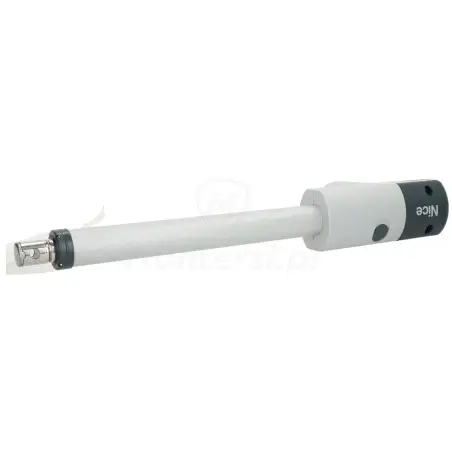

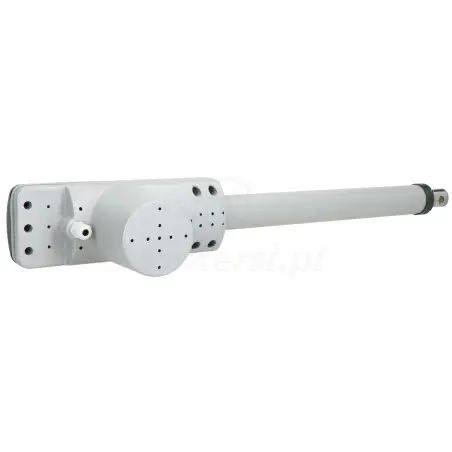

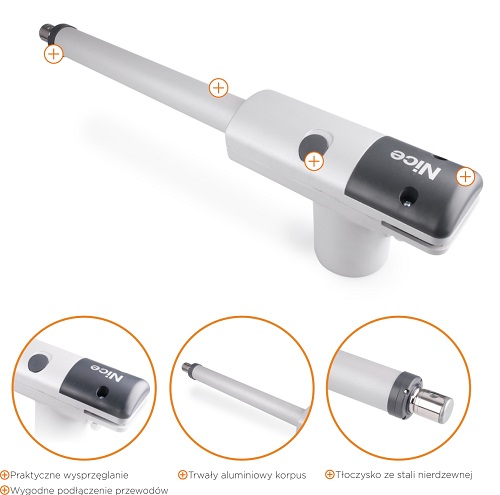

Siłownik TOO3000
Samohamowny
Po zakończeniu pracy siłownik automatycznie blokuje bramę (mechanicznie), co wyklucza konieczność stosowania dodatkowego zamka lub rygla. Aby ręcznie otworzyć bramę konieczne jest jej wcześniejsze wysprzęglenie.
Wysprzęglanie kluczykowe
Łatwe odblokowanie bramy
TOO3000 posiada kluczykowy system wysprzęglania, umieszczomy na górnej części korpusu. Kiedy zabraknie zasilania, wystarczy przekręcić kluczyk i ręcznie otworzyć bramę.
Szczelna obudowa
Odporny na wpływ czynników pogodowych
Korpus siłownika został wykonany z aluminiowych płyt, łączonych ciśnieniowo. Cechuje się on wysoką klasą szczelności IP54, która gwarantuje odporność na wpływ czynników atmosferycznych. Siłownik radzi sobie z silnymi opadami deszczu, śniegu i gradu oraz skrajnymi temperaturami - sprawdza się świetnie w polskiej strefie klimatycznej.
Dodatkowe zalety siłownika:
- Możliwość montażu do skrzydła o długości do 3metrów

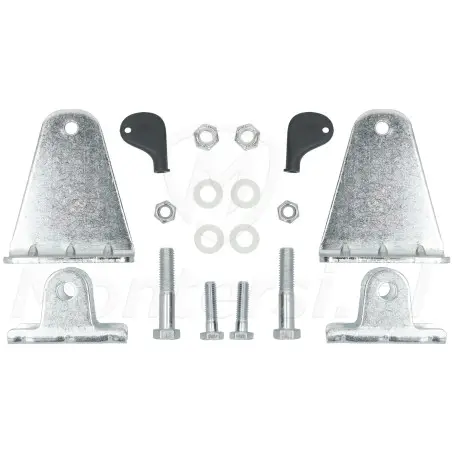

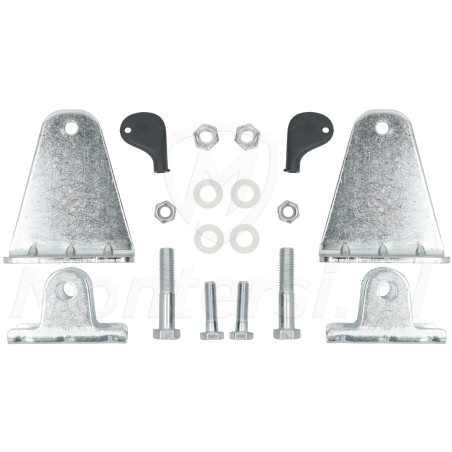

- Specjalne uchwyty montażowe (w komplecie), umożliwiają łatwy i szybki montaż bez konieczności spawania
- Zaciski elektryczne w jednym miejscu (pod czarną pokrywą)
- Tłoczysko ze stali nierdzewnej

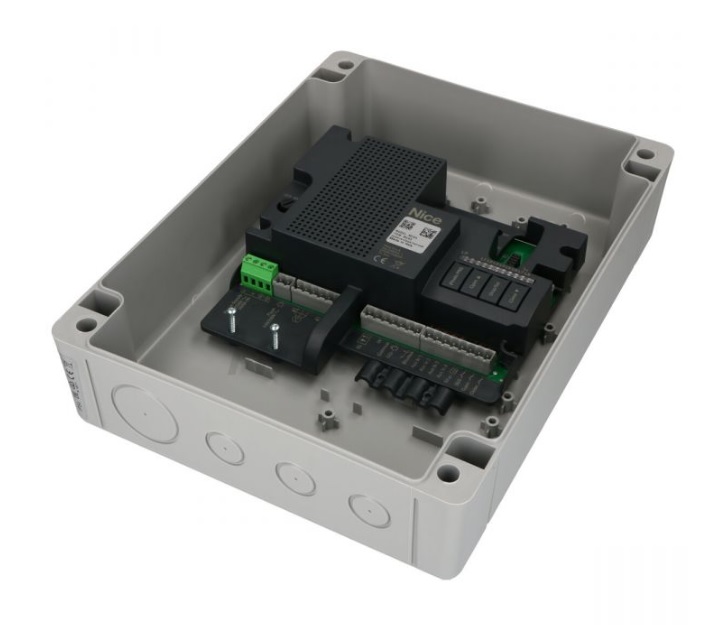

Centrala MC800:
Centrala MC800 cechuje się stosunkowo prostym procesem programowania oraz ma możliwość regulacji trybu i prędkości pracy. Posiada ona również standardowy zestaw wejść sterujących (Krok po Kroku, Otwórz, Zamknij) i została wyposażona w złącze radiowe typu OXI. Centrala współpracuje z pilotami ERA INTI, ERA ONE, ERA FLOR, NICEWAY, FLOR-S, FLOR-M, FLO, ONE, SMILO.
Podstawowe funkcje i właściwości MC800:
- Działanie ręczne, pół-automatyczne i automatyczne
- Funkcja furtki - umożliwia częściowe otwarcie bramy lub jednego skrzydła
- Funkcja łagodnego startu i zamykania
- Elektroniczna regulacja siły
- Zamknięcie po przecięciu linii foto
Centrala MC800 jest centralą hybrydową, czyli posiadamy możliwość podłączenia urządzeń zabezpieczających BlueBUS, jak i klasycznych - przekaźnikowych. Centrala MC800 posiada interfejs IBT4N, który pozwala on na podłączenie programatora O-View i swobodną zmianę ustawień centrali.

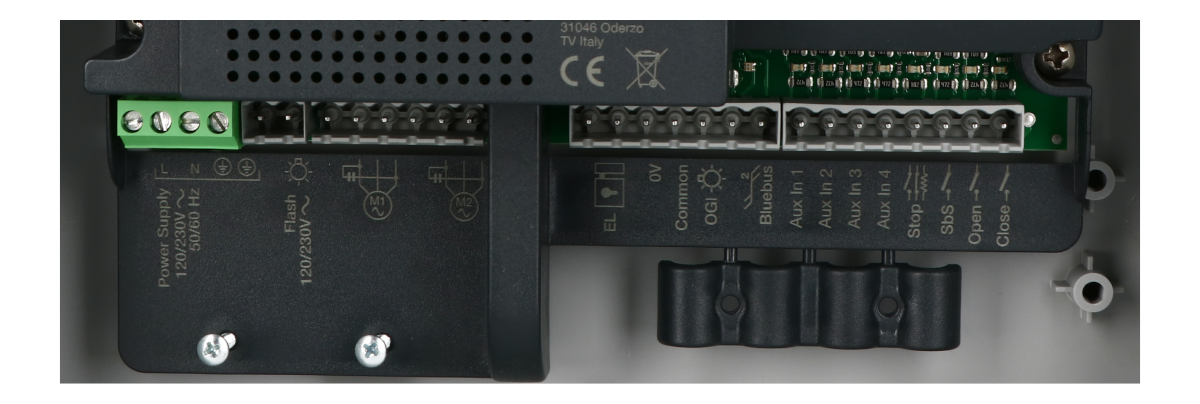

MC800 wyposażona jest w następujące wyjścia / wejścia:
- Wyjście lampy sygnalizacyjnej 230 V AC
- Wyjście elektrozamka
- Wyjście OGI
- Wyjście zasilające 24V DC oraz 0 V
- Wejście BlueBus
- Wejście AUX 1 - 4
- Wejście STOP
- Wejście sterujące sekwencje
- Wejście sterujące otwieraniem
- Wejście sterujące zamykaniem
- Wejście antenowe

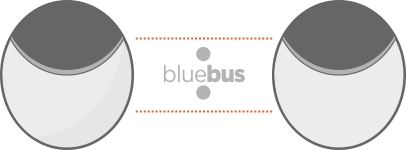

Technologia Bluebus
Cyfrowa komunikacja z urządzeniami systemu automatyki
Technologia BlueBus wykorzystuje komunikację cyfrową po standardowej, 2-żyłowej magistrali. Po tej samej magistrali przesyła również zasilanie do podłączonych urządzeń takich jak np.: fotokomórki czy czytniki kart ("+" czy "-" nie ma tutaj znaczenia). Urządzenia peryferyjne są podłączane co centrali równolegle. Centrala oczywiście musi rozróżniać urządzenia podłączone do magistrali, dlatego każde z nich posiada specjalne zworki za pomocą których można przypisać każdemu z urządzeń ich adres.
Wynikiem takiego rozwiązania jest nadanie nowej, wcześniej nie znanej funkcji wyszukiwania urządzeń podłączonych do centrali. Dzięki niej do pamięci elektroniki trafią informacje o podłączonych akcesoriach i centrala może na bieżąco kontrolować ich stan pracy. Należy pamiętać, że każdorazowe podłączenie dodatkowego urządzenia do magistrali BLUEBUS, oraz usunięcie go należy przeprowadzić z uruchomieniem funkcji rozpoznawania urządzeń.
Obudowa IP54
Bezawaryjna praca w warunkach zewnętrznych
Centralę umieszczono w szczelnej obudowie zewnętrznej IP54. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej centrala może pracować bezawaryjnie na zewnątrz, praktycznie niezależnie od panujących warunków atmosferycznych.

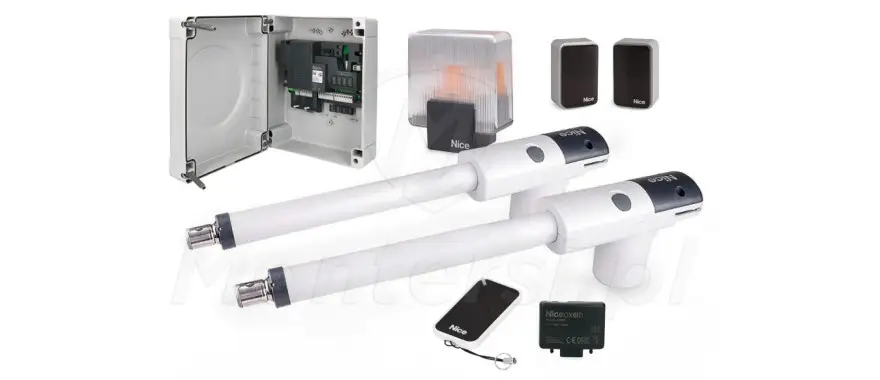

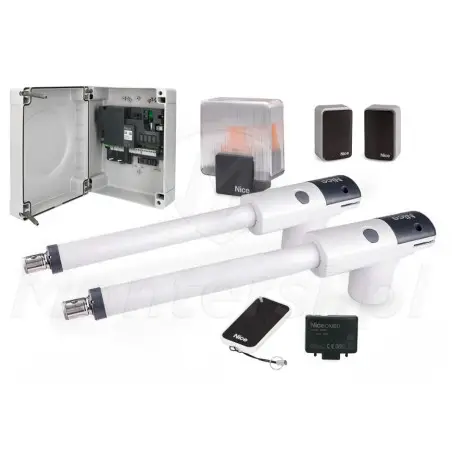

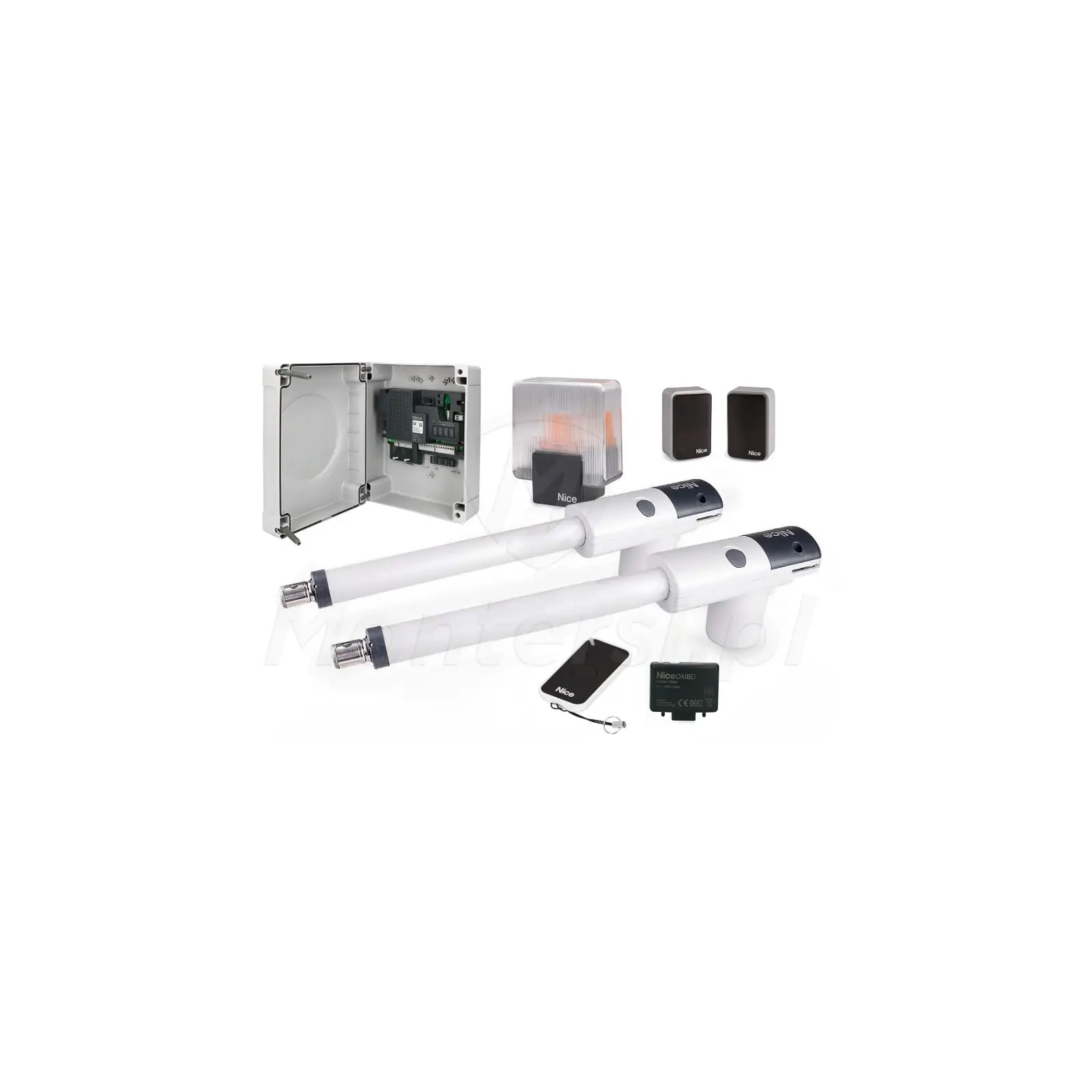

W skład zestawu wchodzą:
- 2 siłowniki teleskopowe TOO3000
- Centrala sterująca MC800
- Radioodbiornik OXIBD

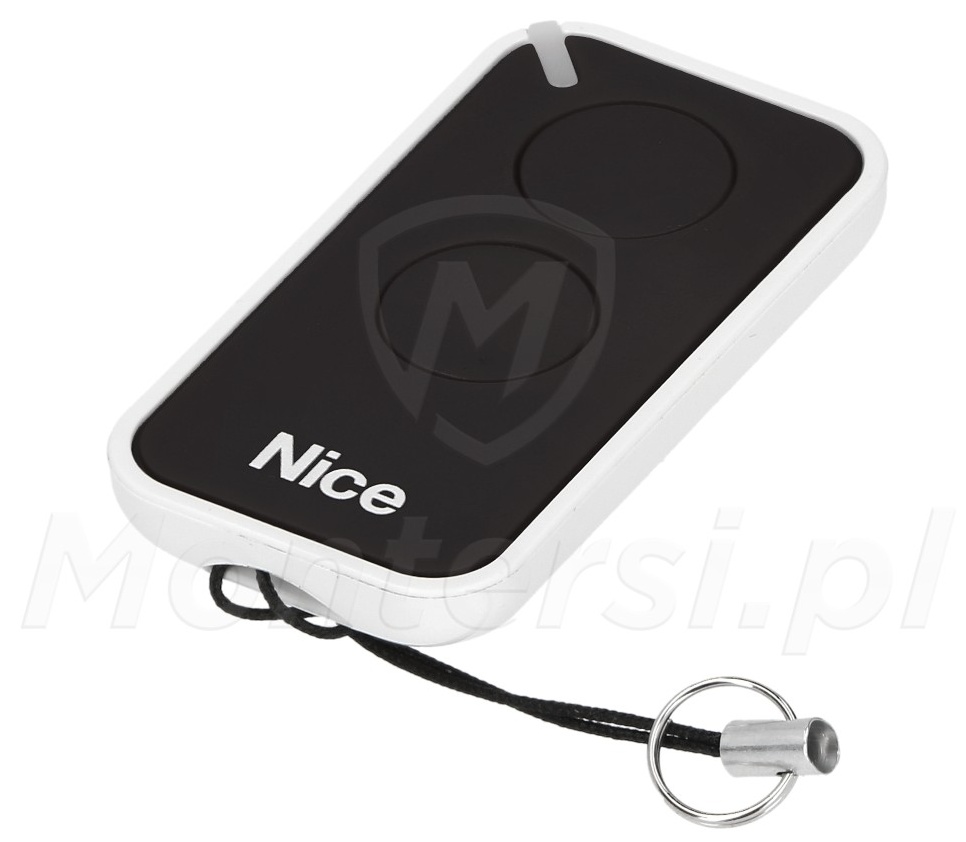

- 1 pilot 2-kanałowty INTI2
- Fotokomórki EPM

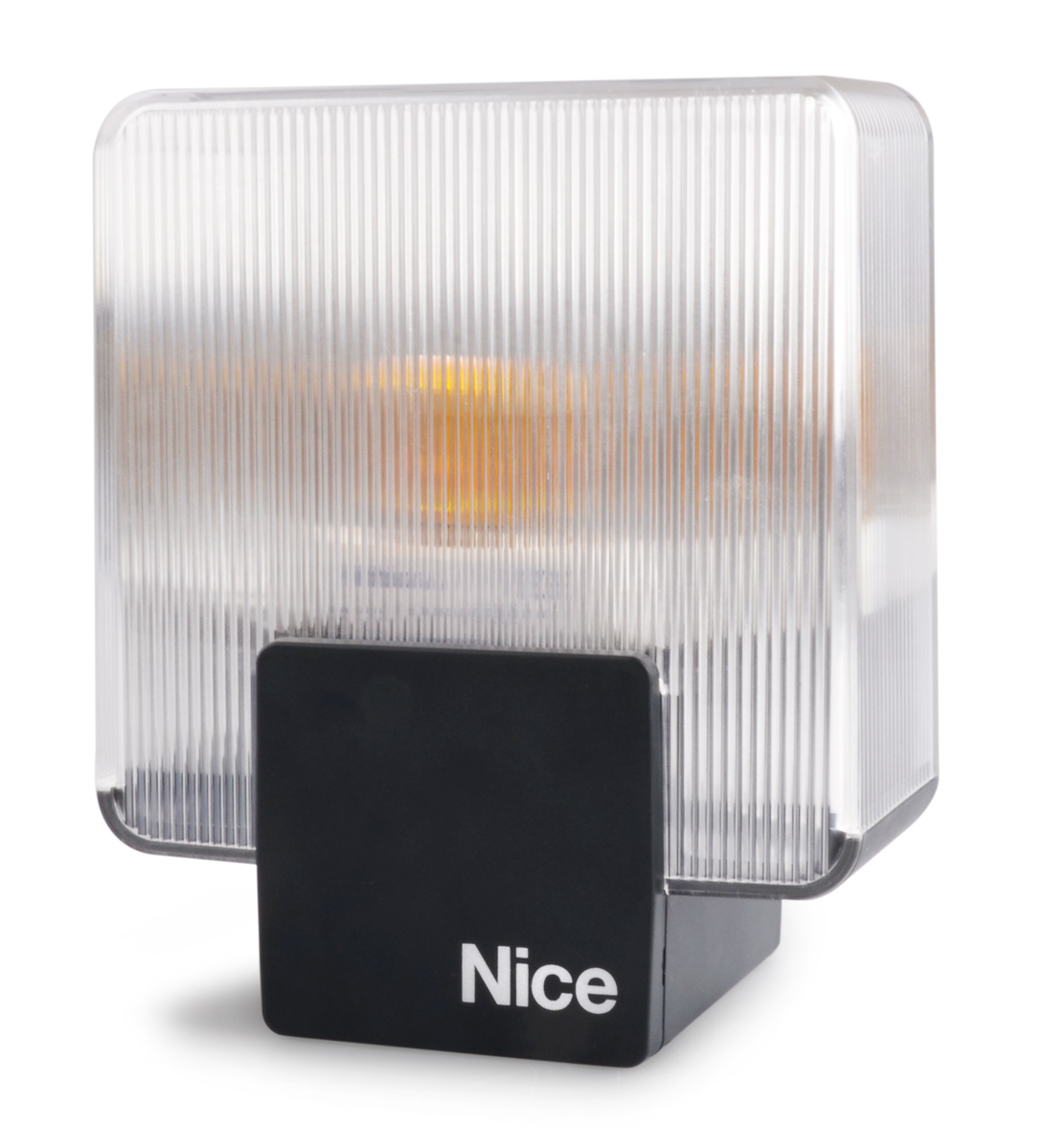

- Lampa sygnalizacyjna ELAC
