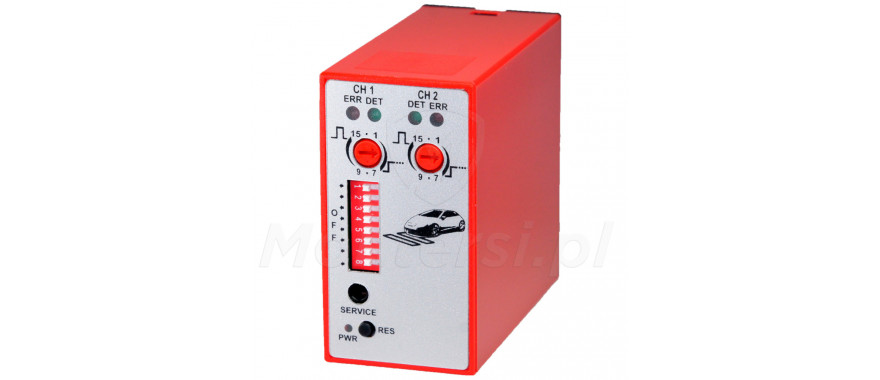

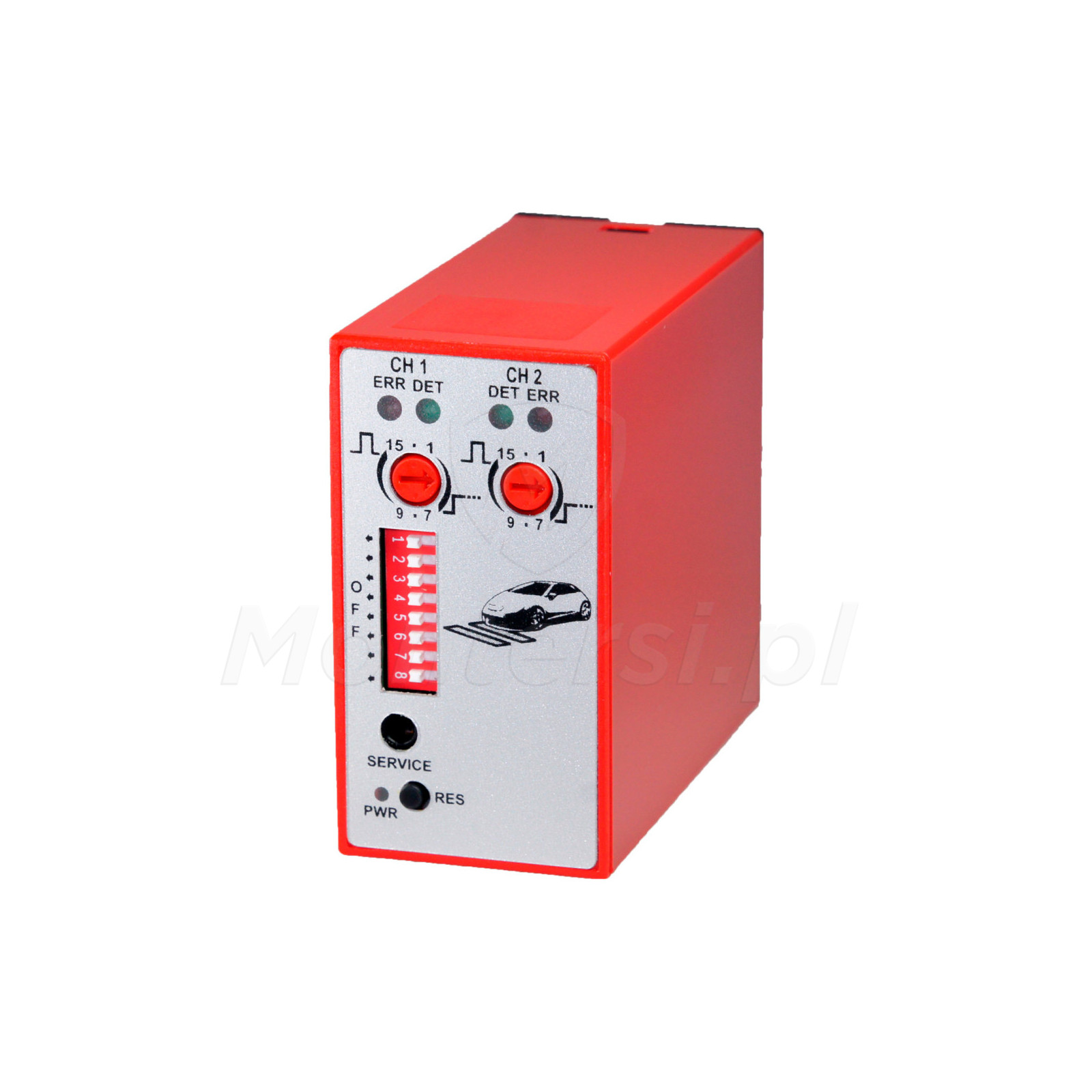

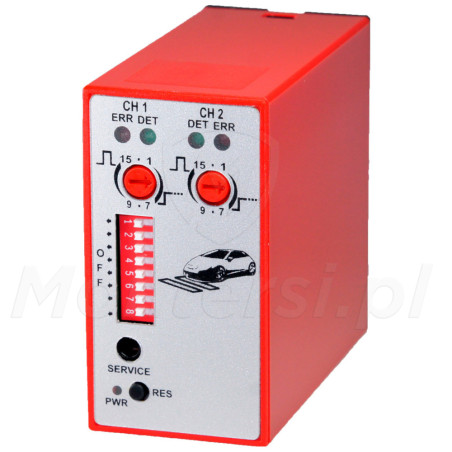

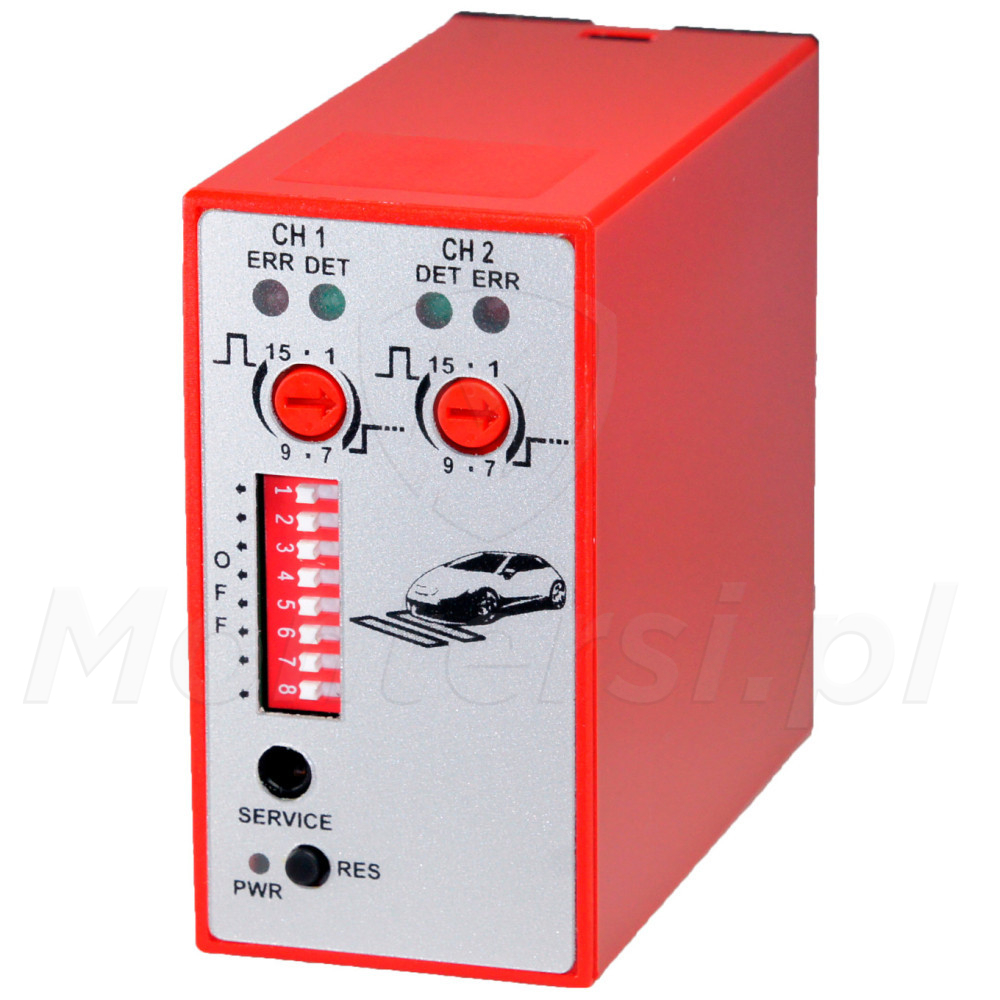

SW-IG326W24S - 2-kanałowy detektor pętli indukcyjnej, interfejs serwisowy
- Ilość kanałów: 2
- Indukcyjność: 20 - 2000 uH
- Złącze: 11-pinowe na szynę DIN
- Wyjścia: Bezpotencjałowe styki przekaźnika
- Interfejs RS-232: TAK
- Temperatura pracy: -25...+70 °C
- Zasilanie: 24 V AC / DC
- Wymiary: 75 x 37 x 68 mm
Opis
SW-IG326W24S - 2-kanałowy detektor pętli indukcyjnej, dedykowany do pracy w systemie automatyki bramowej lub systemie szlabanowym. Do jego cech charakterystycznych można zaliczyć:
- Obsługa z poziomu komputera z programem LoopMaster
- Niezawodne działanie i duża odporność na zakłócenia, niezależnie od panujących warunków atmosferycznych
- Automatyczne dostrojenie detektora do dołączonej pętli indukcyjnej, dzięki czemu nie dochodzi do interferencji pomiędzy pętlami indukcyjnymi
- Szeroki zakres regulacji czułości i możliwość pracy w trybie podwyższonej czułości
- Wyjścia: bezpotencjałowe styki przekaźnika z możliwością wyboru sposobu działania - stały lub impulsowy
- Ciągła kontrola pętli oraz sygnalizowanie przy pomocy diodyLED stanu uszkodzenia pętli
- Szeroki zakres indukcyjności pętli: 20 - 2000 uH
- Detekcja kierunku ruchu
- Multipleksowy tryb pracy - brak interferencji pomiędzy pętlami
Pętla indukcyjna umieszczona wokół szlabanu jest w stanie wykryć obecność samochodu za i przed szlabanem, co umożliwia sterowanie nim. Gdy pojazd podjeżdża do szlabanu, pętla może umożliwić mu przejazd i automatycznie go zamknie gdy pojazd wyjedzie. Takie rozwiązanie dodatkowo zabezpiecza system kontroli wjazdu przed uszkodzeniem, do którego może dojść gdy czas otwarcia jest zbyt krótki i szlaban rozpoczął by manewr zamykania zbyt wcześnie. Pętlę indukcyjną można również wykorzystać w systemach detekcji zajętości miejsca, zliczania pojazdów oraz do sterownia sygnalizacją świetlną.
Loop Master
Komfortowa obsługa detektora
Cechą charakterystyczną detektorów serii "S" jest wbudowany interfjes szeregowy RS232. Przy jego pomocy detektor można podłączyć do komputera i za pośrednictwem programu LoopMaster, ustawiać parametry pracy i odczytywać dane diagnostyczne. Program LoopMaster umożliwia również rozszerzenie zakresu konfiguracji trybów pracy.
Wbudowany mikrokontroler
Wysoka skuteczność wykrywania pojazdów
Do budowy detektora SW-IG326W24S wykorzystano mikrokontroler, który gwarantuje wysoką skuteczność detekcji pojazdów mechanicznych. Odpowiada on za automatyczne dostrajanie detektora do dołączonej pętli i kompensuje zmiany indukcyjności pętli wywołane wahaniami temperatury lub wilgotności. Dzięki czemu detektor zachowuje wysoką skuteczność detekcji pojazdów nawet w szybko zmieniających się warunkach pogodowych. Detektor 1-kanałowy analizuje pętlę w trybie ciągłym.
DIP switche
Prosta i wygodna konfiguracja
Dużą zaletą detektora jest jego konfiguracja przy pomocy przełączników (DIP switchy) umieszczonych na panelu czołowym. Dzięki nim pełen proces konfiguracji detektora może zostać wykonany błyskawicznie, w ciągu zaledwie kilku sekund.
- Ilość kanałów: 2
- Indukcyjność: 20 - 2000 uH
- Złącze: 11-pinowe na szynę DIN
- Wyjścia: Bezpotencjałowe styki przekaźnika
- Interfejs RS-232: TAK
- Temperatura pracy: -25...+70 °C
- Zasilanie: 24 V AC / DC
- Wymiary: 75 x 37 x 68 mm
