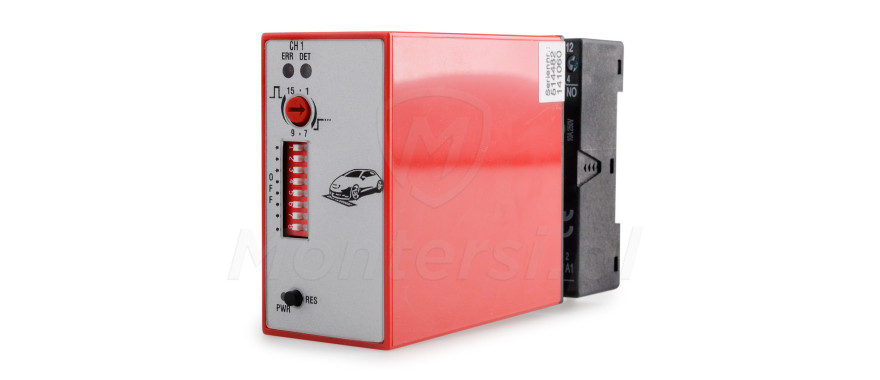

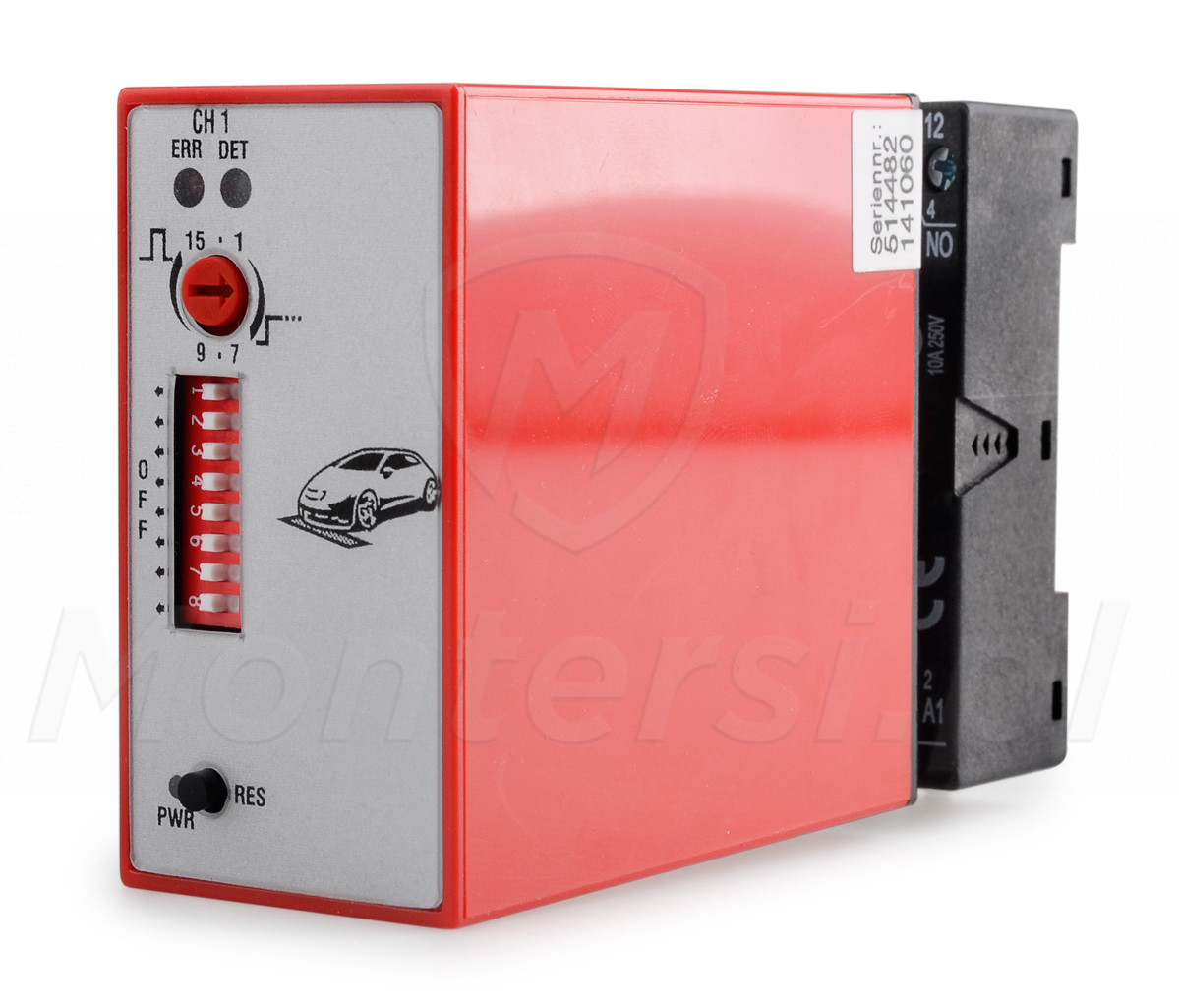

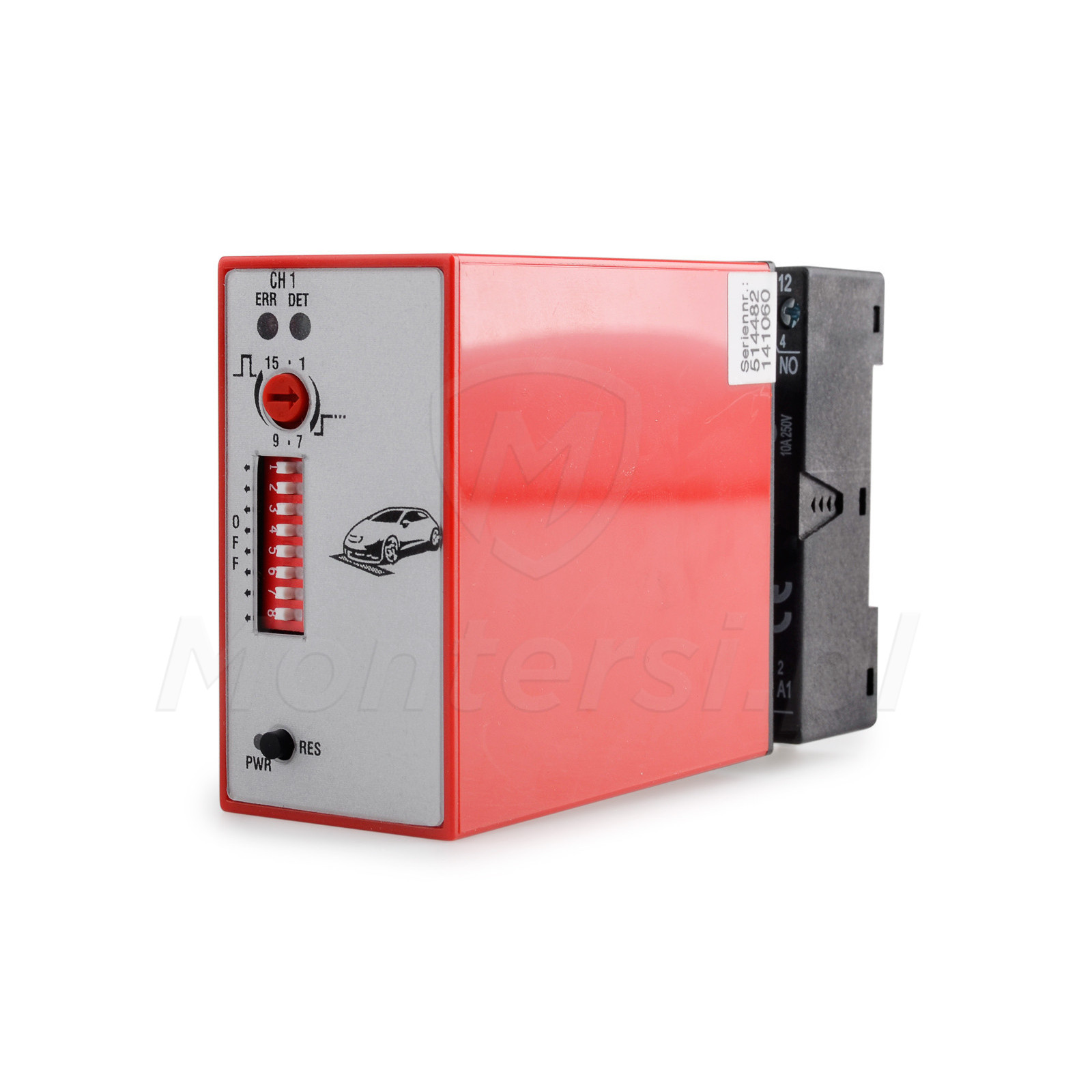

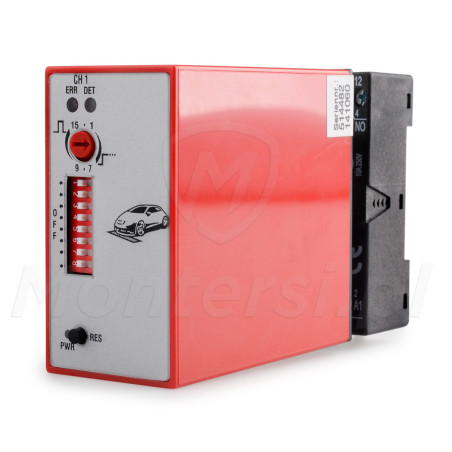

SW-IG316W24S - 1-kanałowy detektor pętli indukcyjnej, interfejs serwisowy

Kod: 26481

Parametry techniczne:

Ilość kanałów: 1
Indukcyjność: 20 - 2000 uH
Złącze: 11-pinowe na szynę DIN
Wyjścia: Bezpotencjałowe styki przekaźnika
Interfejs RS-232: TAK
Temperatura pracy: -25...+70 °C
Zasilanie: 24 V AC / DC
Wymiary: 75 x 37 x 68 mm

Na zamówienie

Czas realizacji:

72h

1 220,16 zł

netto: 992,00 zł

Darmowa dostawa

Opis produktu
Załączniki

SW-IG316W24S - 1-kanałowy detektor pętli indukcyjnej, dedykowany do pracy w systemie automatyki bramowej lub systemie szlabanowym. Do jego cech charakterystycznych można zaliczyć:

Obsługa z poziomu komputera z programem LoopMaster
Niezawodne działanie i duża odporność na zakłócenia, niezależnie od panujących warunków atmosferycznych
Automatyczne dostrojenie detektora do dołączonej pętli indukcyjnej, dzięki czemu nie dochodzi do interferencji pomiędzy pętlami indukcyjnymi
Szeroki zakres regulacji czułości i możliwość pracy w trybie podwyższonej czułości
Wyjścia: bezpotencjałowe styki przekaźnika z możliwością wyboru sposobu działania - stały lub impulsowy
Ciągła kontrola pętli oraz sygnalizowanie przy pomocy diody LED stanu uszkodzenia pętli
Szeroki zakres indukcyjności pętli: 20 - 2000 uH

Pętla indukcyjna umieszczona wokół szlabanu jest w stanie wykryć obecność samochodu za i przed szlabanem, co umożliwia sterowanie nim. Gdy pojazd podjeżdża do szlabanu, pętla może umożliwić mu przejazd i automatycznie go zamknie gdy pojazd wyjedzie. Takie rozwiązanie dodatkowo zabezpiecza system kontroli wjazdu przed uszkodzeniem, do którego może dojść gdy czas otwarcia jest zbyt krótki i szlaban rozpoczął by manewr zamykania zbyt wcześnie. Pętlę indukcyjną można również wykorzystać w systemach detekcji zajętości miejsca, zliczania pojazdów oraz do sterownia sygnalizacją świetlną.

Parametry techniczne:

Parametry techniczne:

Ilość kanałów: 1
Indukcyjność: 20 - 2000 uH
Złącze: 11-pinowe na szynę DIN
Wyjścia: Bezpotencjałowe styki przekaźnika
Interfejs RS-232: TAK
Temperatura pracy: -25...+70 °C
Zasilanie: 24 V AC / DC
Wymiary: 75 x 37 x 68 mm

Loop Master

Komfortowa obsługa detektora

Cechą charakterystyczną detektorów serii "S" jest wbudowany interfjes szeregowy RS232. Przy jego pomocy detektor można podłączyć do komputera i za pośrednictwem programu LoopMaster, ustawiać parametry pracy i odczytywać dane diagnostyczne. Program LoopMaster umożliwia również rozszerzenie zakresu konfiguracji trybów pracy.

Wbudowany mikrokontroler

Wysoka skuteczność wykrywania pojazdów

Do budowy detektora SW-IG316W24S wykorzystano mikrokontroler, który gwarantuje wysoką skuteczność detekcji pojazdów mechanicznych. Odpowiada on za automatyczne dostrajanie detektora do dołączonej pętli i kompensuje zmiany indukcyjności pętli wywołane wahaniami temperatury lub wilgotności. Dzięki czemu detektor zachowuje wysoką skuteczność detekcji pojazdów nawet w szybko zmieniających się warunkach pogodowych. Detektor 1-kanałowy analizuje pętlę w trybie ciągłym.

DIP switche

Prosta i wygodna konfiguracja

Dużą zaletą detektora jest jego konfiguracja przy pomocy przełączników (DIP switchy) umieszczonych na panelu czołowym. Dzięki nim pełen proces konfiguracji detektora może zostać wykonany błyskawicznie, w ciągu zaledwie kilku sekund.
