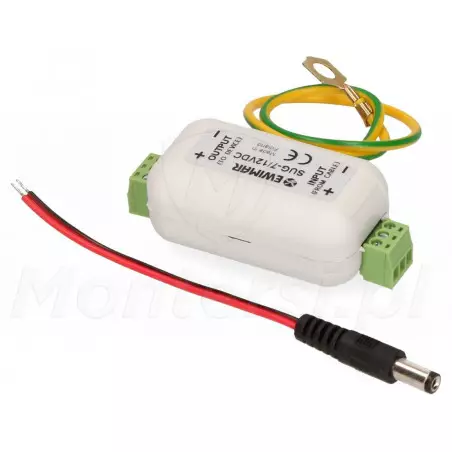

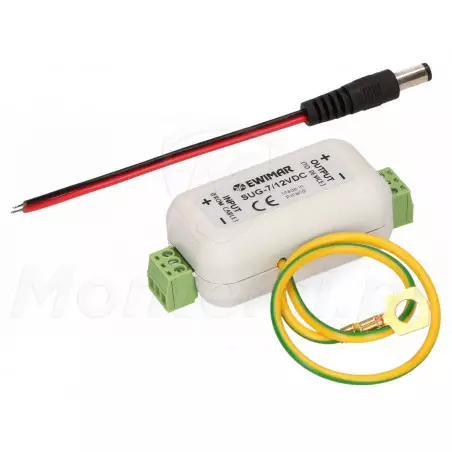

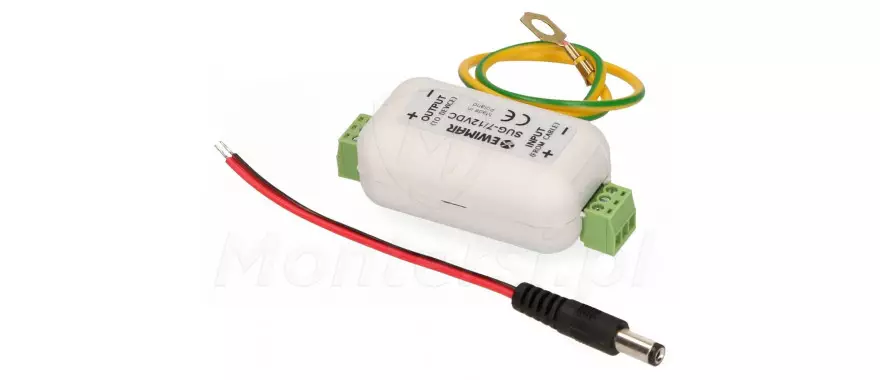

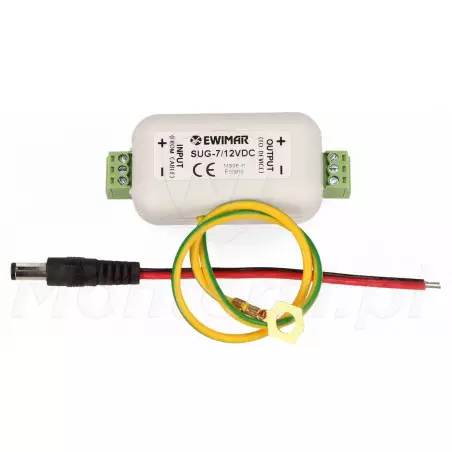

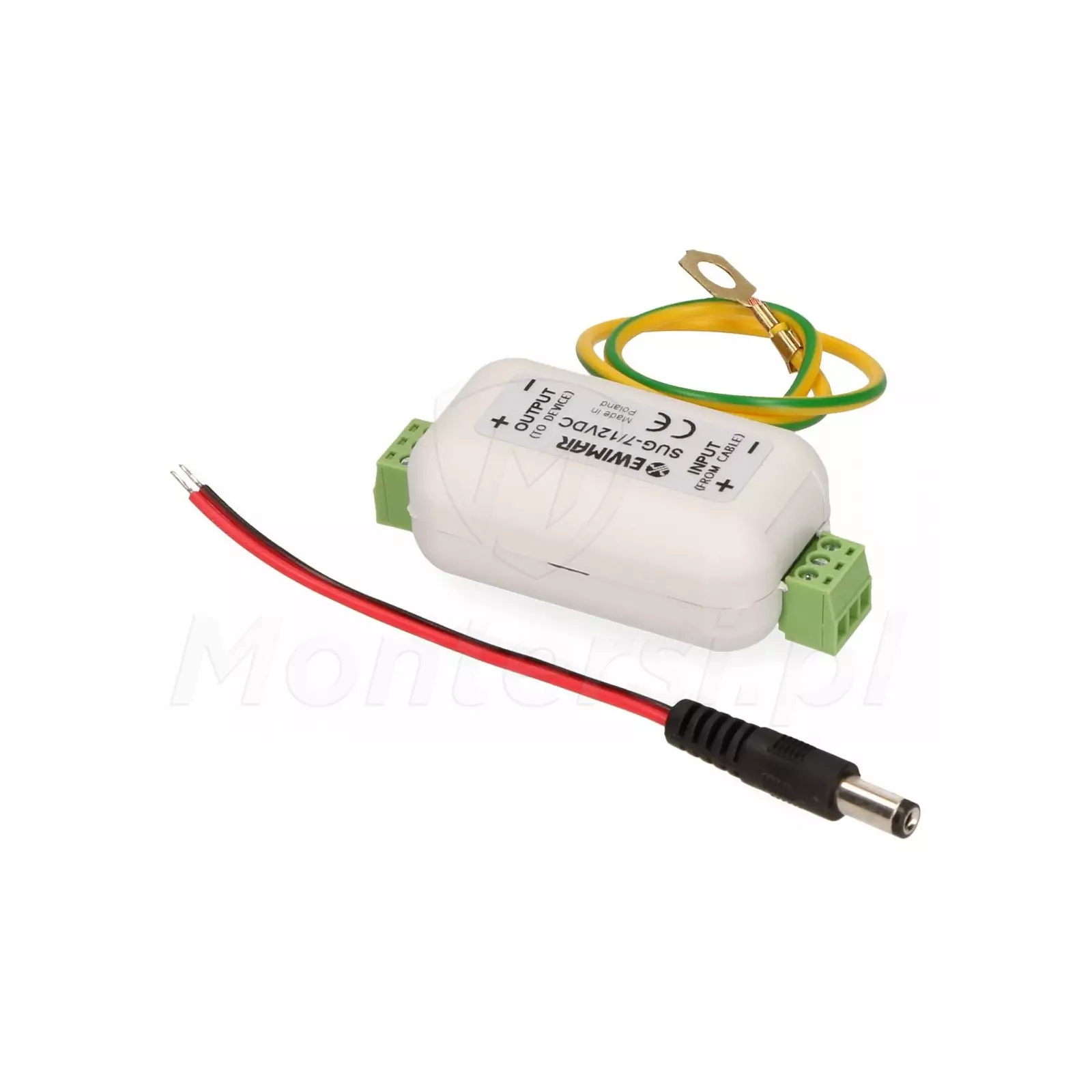

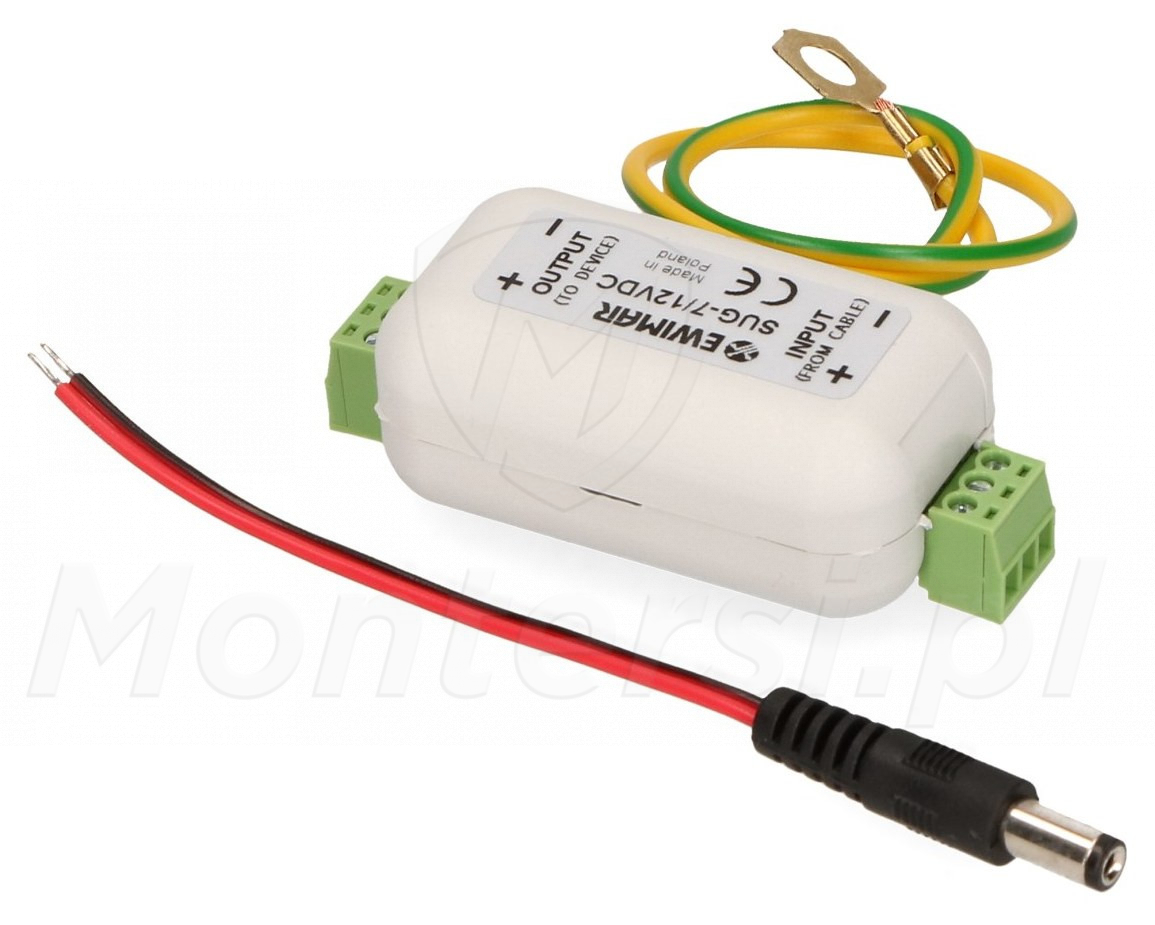

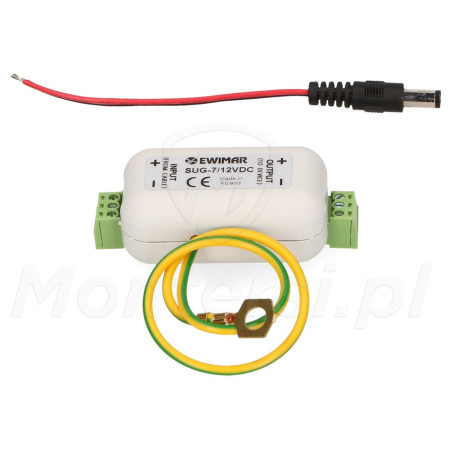

SUG-7 / 12VDC - Zabezpieczenie przeciwprzepięciowe

Kod: 22194

Mało

Czas realizacji:

24h

109,47 zł

netto: 89,00 zł

Ilość kanałów: 1
Do linii: Zasilania
Wejście: Kostka zaciskowa
Wyjście: Wtyk DC 2.1 / 5.5
Poziom ochrony linia-ziemia: 2x 10 kA
Napięcie znamionowe linia-linia: 12 V DC
Napięcie maksymalne linia-linia: 16 V DC
Napięcie maksymalne linia-ziemia: 90 V DC
Temperatura pracy: -30...+60 °C
Obudowa: IP54
Wymiary: 74 x 32 x 25 mm

wszystkie parametry

SUG-7 / 12VDC - Zabezpieczenie przeciwprzepięciowe

Opis

SUG-7 / 12VDC - 1-kanałowe zabezpieczenie przeciwprzepięciowe urządzeń elektrycznych zasilanych napięciem stałym 12 V DC. Uniwersalny i niezawodnych zapewnia ochronę urządzeń przed impulsami przepięciowymi lub wyładowaniami atmosferycznymi. Zabezpieczenie zapewnia również ochronę urządzeń przed nagłym wzrostem napięcia, do którego może dojść podczas awarii uszkodzenia zasilacza sieciowego. Do elementów wyróżniających ogranicznik przepięć SUG-7 / 12VDC można zaliczyć:

Wbudowany bezpiecznik automatyczny 1 A (minimalizuje ryzyko uszkodzenia zasilacza w przypadku zwarcia przewodów)
Wyjmowane złącze śrubowe, które ułatwia instalację i serwisowanie ogranicznika
Przewód z wtykiem DC 2.1 / 5.5, który umożliwia współpracę z większością standardowych urządzeń 12 V DC
Wysoki poziom ochrony linia-ziemia - odprowadza do ziemi ładunek o wartości do 10 kA
Niewielkie wymiary

Uwaga!

Aby zabezpieczenie przepięciowe działało prawidłowo, konieczne jest jego podłączenie do dobrej jakości uziemienia lub przewodu ochronnego PE (w przypadku braku uziemienia).

Zastosowanie

Ogranicznik sprawdza się świetnie w systemach monitoringu CCTV, jako urządzenie do ochrony kamer. Jest on szczególnie użyteczny w okresie letnim, zapewniając ochronę kamer przed skutkami bliskiego uderzenia pioruna. Ogranicznik znajduje również zastosowanie w innych systemach konsumenckich i profesjonalnych.

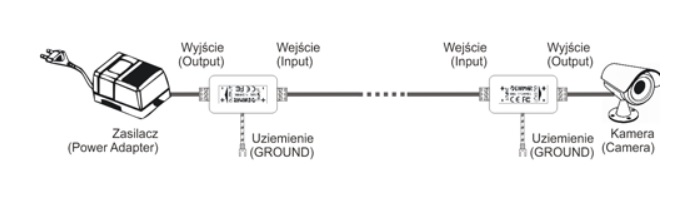

W celu zapewnienia jak najwyższego stopnia ochrony, zaleca się stosowanie 2 ograniczników po obu stronach przewodu zasilającego. Należy również zwrócić uwagę, że strona zabezpieczenia oznaczona jako WEJŚCIE powinna zawsze znajdować się od strony długich przewodów zasilających.

Ilość kanałów: 1
Do linii: Zasilania
Wejście: Kostka zaciskowa
Wyjście: Wtyk DC 2.1 / 5.5
Poziom ochrony linia-ziemia: 2x 10 kA
Napięcie znamionowe linia-linia: 12 V DC
Napięcie maksymalne linia-linia: 16 V DC
Napięcie maksymalne linia-ziemia: 90 V DC
Temperatura pracy: -30...+60 °C
Obudowa: IP54
Wymiary: 74 x 32 x 25 mm

Typ	Nazwa	Rozmiar
Instrukcje	pdf SUG-7 / 12VDC - instrukcja	266.84 kB	Pobierz
Certyfikaty	pdf SUG-7 / 12VDC - deklaracja CE	286.68 kB	Pobierz
Karty Katalogowe	pdf SUG-7 / 12VDC - karta katalogowa	517.27 kB	Pobierz
