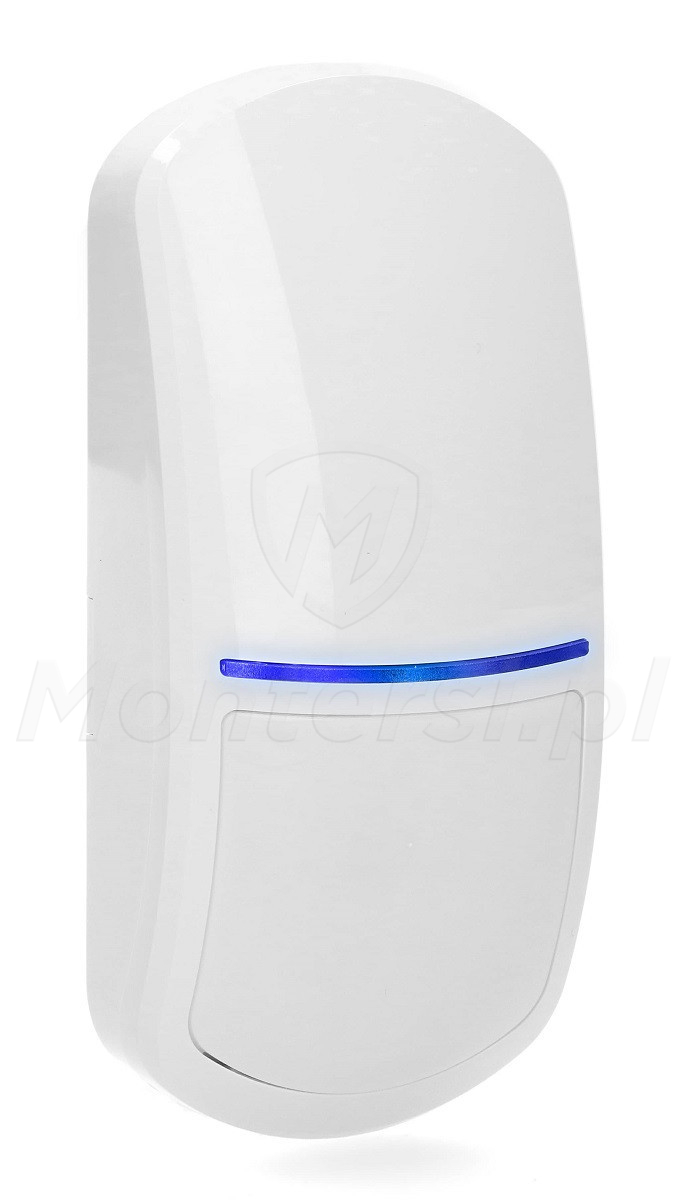

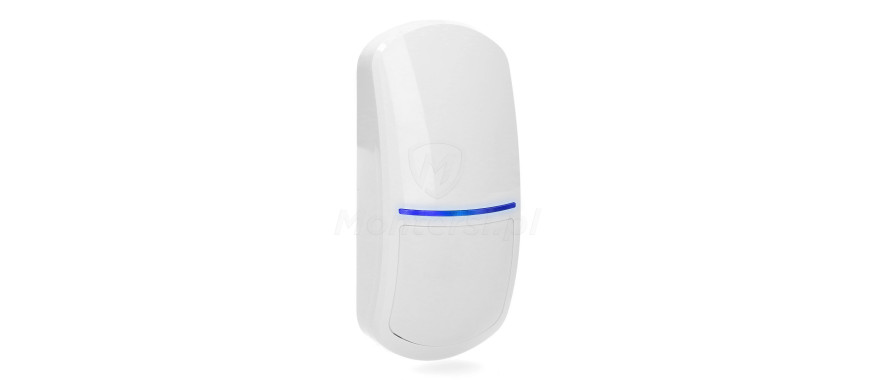

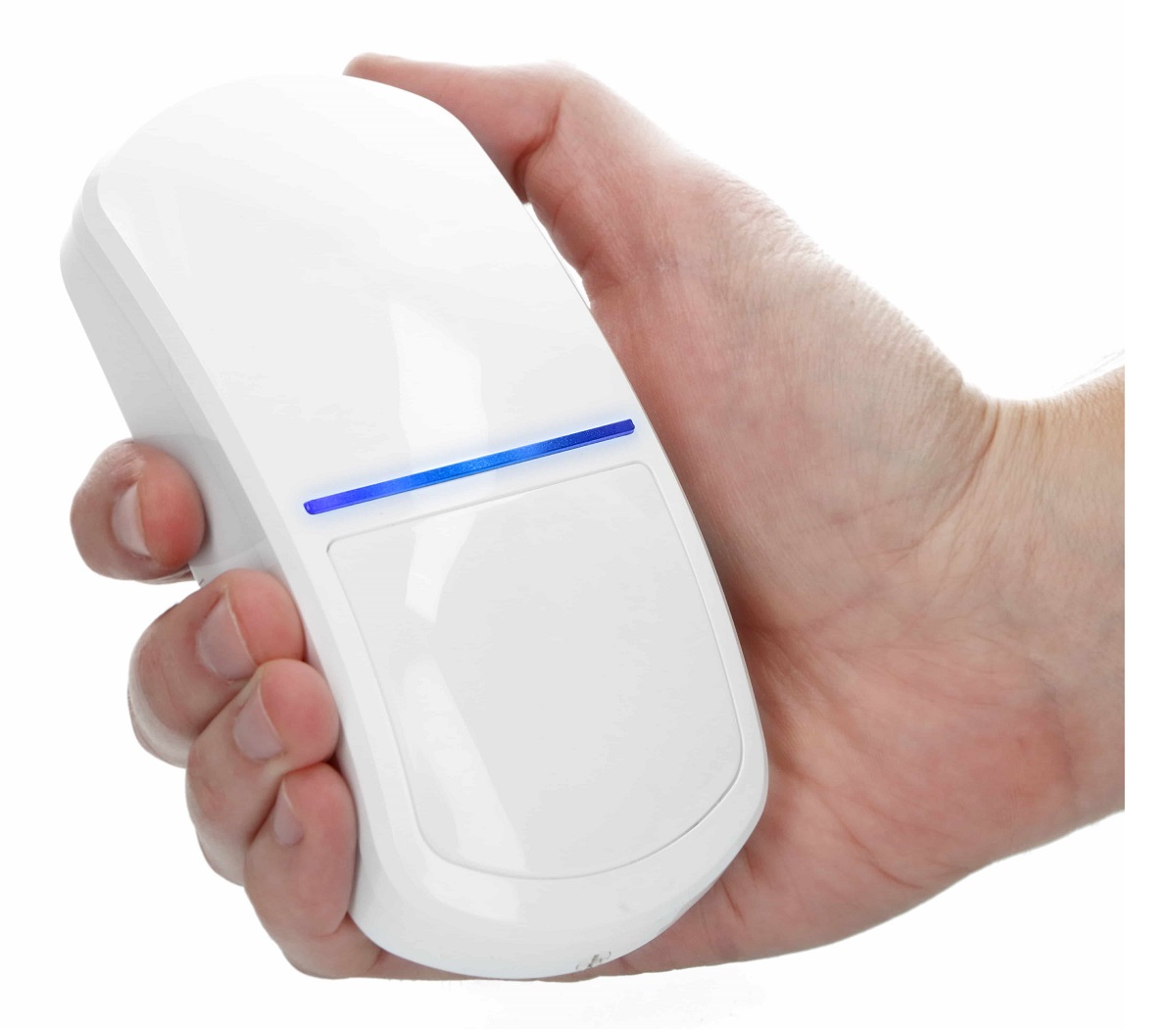

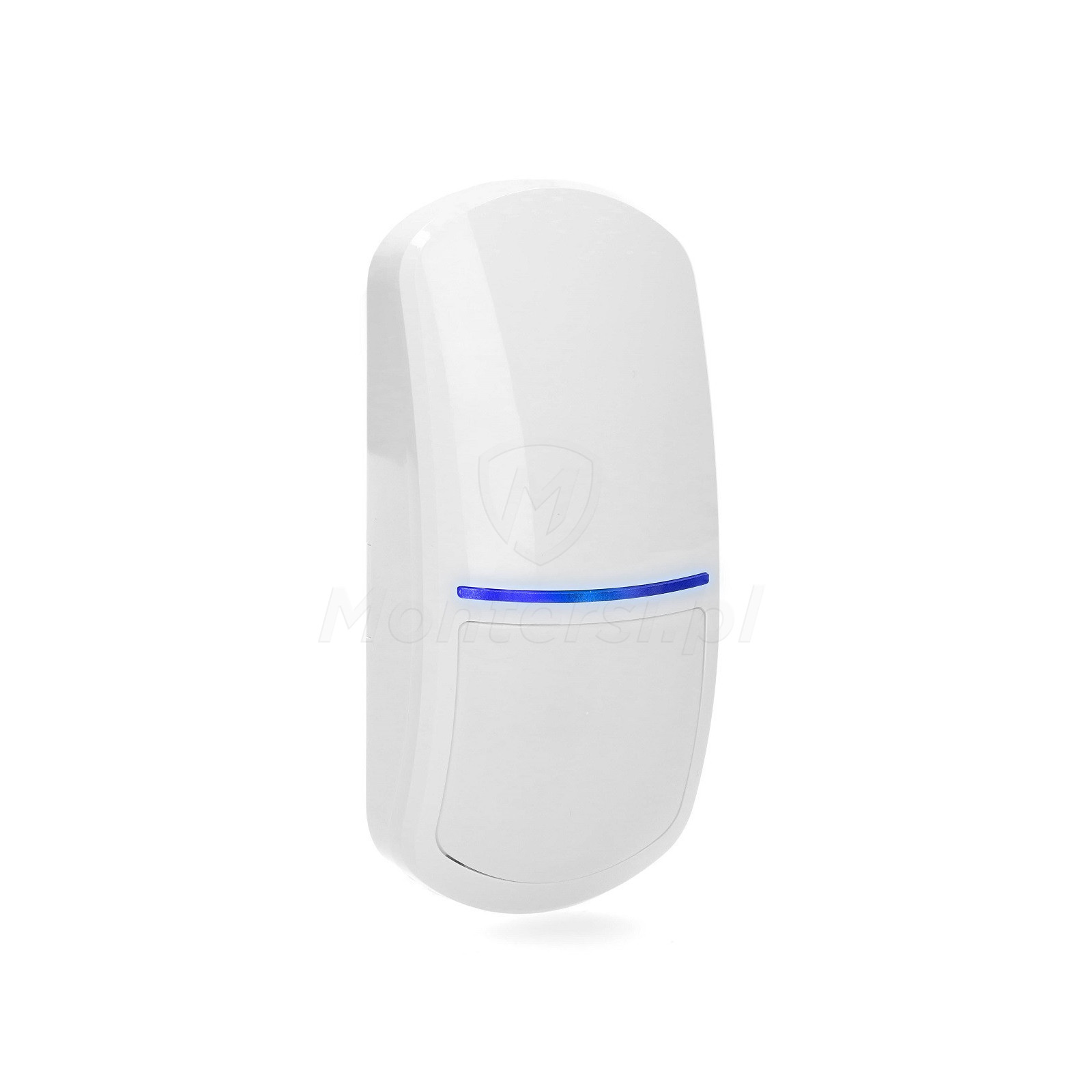

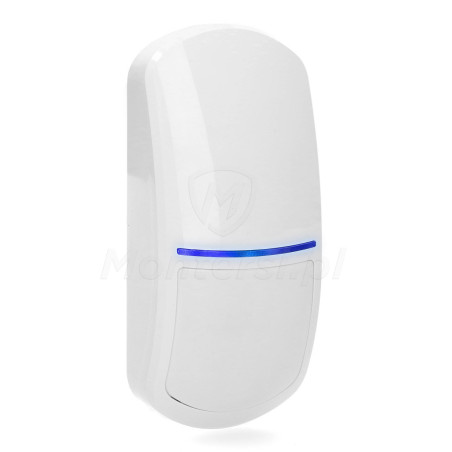

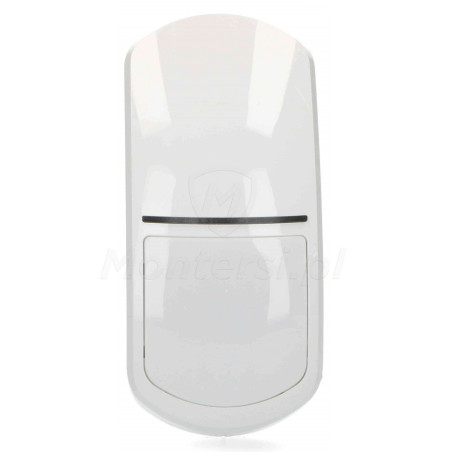

SLIM-PIR-PRO - Czujka ruchu PIR, Grade 3, antymasking IR

Norma EN 50131 GRADE 3

Możliwość stosowania w obiektach wymagających najwyższego stopnia ochrony

Jedną z największych zalet czujki jest spełnienie wymagań normy EN 50131 GRADE 3. Dzięki czemu można ją w powodzeniem stosować w obiektach szczególnie narażonych na włamanie, w których wymagany jest wysoki stopień ochrony. Przykładowo można ją wykorzystać do realizacji systemu alarmowego w butikach, bankach, muzeach lub innych obiektach z wartościowymi towarami.

Detektor PIR i szerokokątna soczewka

Wysoka skuteczność wykrywania intruza i duży obszar pokrycia

Do budowy modelu SLIM-PIR wykorzystano dobrej jakości, podwójny element PIR (DUAL PIR) i szerokokątną soczewkę. Dzięki nim, czujka cechuje się wysoką skutecznością wykrywania intruza w stosunkowo dużym obszarze: 20 x 24 m (90^o). Umieszczona w rogu średniej wielkości pomieszczenia, powinna być w stanie samodzielnie je monitorować. Do dodatkowych zalet detektora PIR i soczewki można zaliczyć:

• Możliwość regulacji czułości czujnika PIR przy pomocy potencjometru
• Dobrą odporność soczewki na odkształcenia, którą zawdzięcza odpowiedniemu profilowi i wytrzymałemu materiałowi

Uwaga!

Istnieje możliwość łatwej i szybkiej wymian soczewki szerokokątnej na soczewkę kurtynową (CT-CL) lub soczewkę dalekiego zasięgu (LR-CL).

Cyfrowy algorytm detekcji i kompensacja temperatury

Skuteczna detekcja intruza i odporność na fałszywe alarmu

Czujki serii SLIM działają w oparciu o zaawansowany algorytm detekcji intruza. Dzięki niemu, cechują się one wysoką skutecznością wykrywania ruchu w całym obszarze detekcji. Cyfrowa obróbka odbieranego sygnału minimalizuje również ryzyko wystąpienia fałszywego alarmu, przez co zwiększa niezawodność całego systemu alarmowego.

Kolejną zaletą czujki jest obsługa funkcji kompensacji temperatury. Funkcja ta automatycznie dostosowuje parametry pracy czujki do temperatury otoczenia. Co za tym idzie, gwarantuje ona wysoką skuteczność wykrywania intruza w praktycznie dowolnym pomieszczeniu - nawet tym, w którym temperatura otoczenia jest zbliżona do temperatury ludzkiego ciała. Zasada działania funkcji kompensacji temperatury jest bardzo prosta. Kiedy temperatura otoczenia rośnie i zbliża się to temperatury ludzkiego ciała, czujka automatycznie zwiększa swoją czułość.

Rezystory parametryczne

Współpraca z centralami alarmowymi różnych producentów

Czujki serii SLIM-PIR-PRO posiadają wbudowane rezystory parametryczne 2EOL: 1.1 kOhm, 4.7 kOhm i 5.6 kOhm. Dzięki nim podłączenie czujki do centrali systemu alarmowego jest jeszcze szybsze i łatwiejsze. Rezystory 1.1 kOhm są dedykowane do central alarmowych SATEL, natomiast 4.7 kOhm i 5.6 kOhm do central innych producentów. Czujka jest również wyposażona w standardowe wyjście alarmowe - przekaźnik NC 24 V DC / 40 mA.

Aktywny antymasking IR

Skuteczna ochrona przed próbami sabotażu toru detekcji

Cechą charakterystyczną czujek serii PRO jest realizacja funkcji aktywnego antymaskingu w torze podczerwieni. Gwarantuje on niezawodne i natychmiastowe wykrycie próby sabotażu przez:

• Zasłonięcie stałymi przedmiotami
• Zaklejenie przeźroczystym materiałem, takim jak np. taśma klejąca lub folia
• Zamalowanie przy pomocy farby lub bezbarwnego lakieru

Wskaźnik LED

Sygnalizacja działania czujki

Na wyposażeniu czujki znajduje się kolorowy wskaźnik LED służący do sygnalizacji pracy. Fabrycznie dioda LED świeci na niebiesko, jednak istnieje możliwość zmiany koloru świecenia (7 kolorów wskaźnika LED do wyboru). Wskaźnik LED służy do sygnalizacji:

• Rozruchu
• Alarmu
• Awarii

Konfiguracja z poziomu pilota

Łatwa i szybka zmiana podstawowych ustawień

Ukłonem w stronę instalatorów systemów SSWiN jest możliwość zmiany parametrów czujki przy pomocy pilota OPT-1. Zmiana pojedynczych parametrów pracy nie wymaga wspinania się do i otwierania czujki. Dzięki czemu drobna rekonfiguracja systemu jest znacznie szybsza i łatwiejsza. Z poziomu pilota mogą być konfigurowane takie parametry jak np. czułość czujnika, tryb pracy oraz sposób świecenia wskaźnika i oświetlenia LED.

Rozłączna listwa zaciskowa

Możliwość szybkiej wymiany modelu czujki

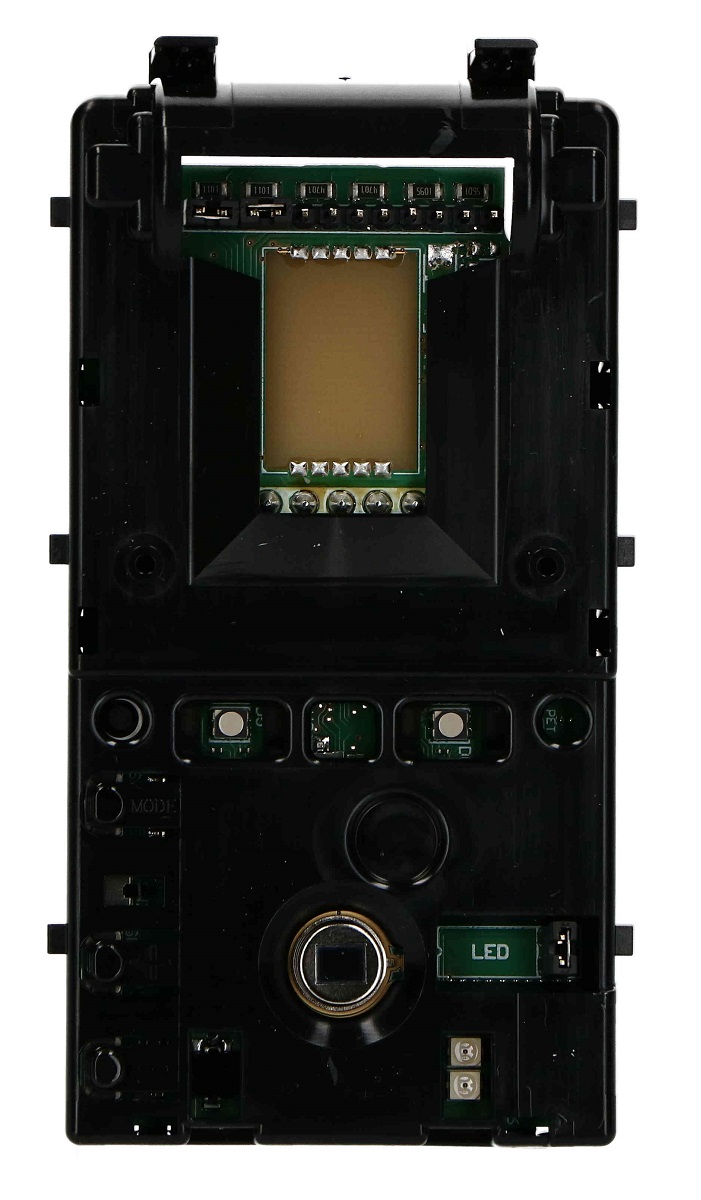

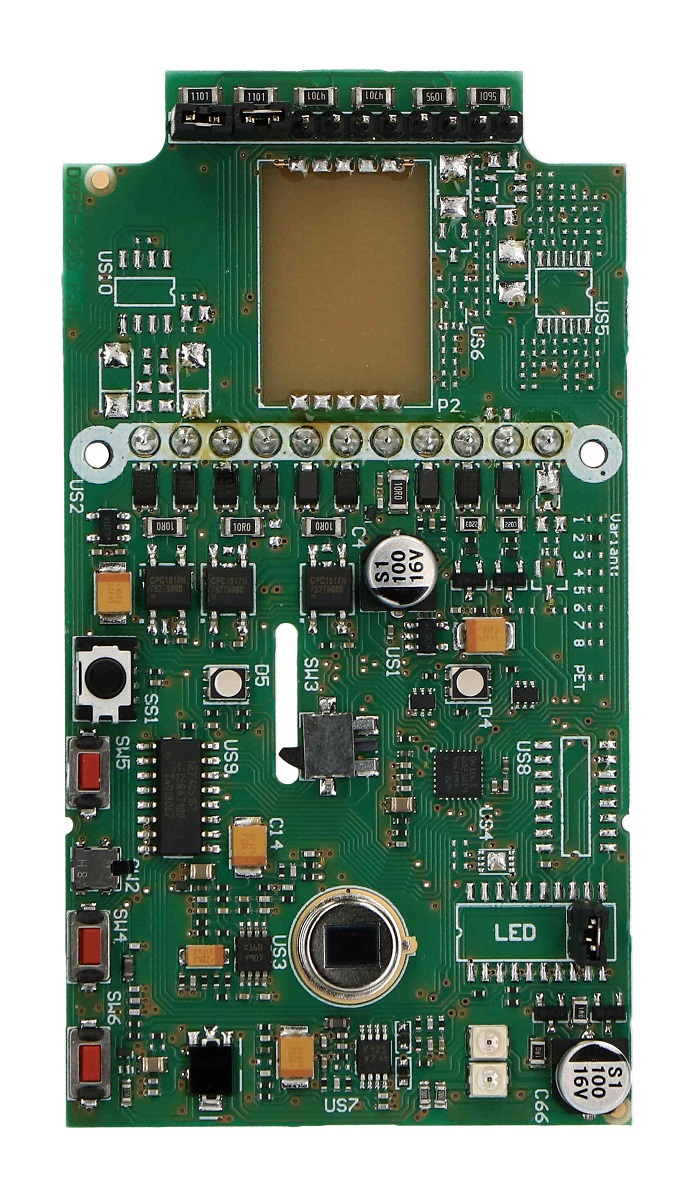

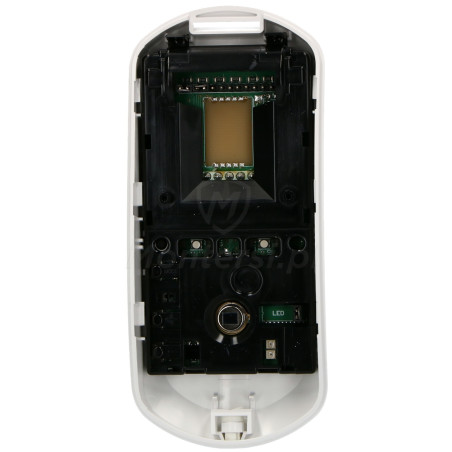

Kolejną zaletą czujek serii PRO jest wbudowana rozłączna listwa zaciskowa. Dzięki niej, w przypadku demontażu płytki elektroniki, nie ma konieczności odkręcania przewodów połączeniowych. Taki zabieg umożliwia szybką wymianę modelu czujki, przez podmianę samej płytki elektroniki (połączenie i obudowa pozostają z modelu który był używany wcześniej).

Strefa podejścia i zabezpieczenie antysabotażowe

Ochrona przed ingerencją osób trzecich

Dużą zaletą czujki jest realizacja funkcji kontroli strefy podejścia, która może być włączona / wyłączona przez instalatora. Funkcja ta umożliwia wykrycie ruchu intruza bezpośrednio pod czujką alarmową. Dzięki czemu nie może się on "prześlizgnąć" pod czujką ani podejść do niej niezauważony. Czujka jest również wyposażona w zabezpieczenie sabotażowe sygnalizujące nieautoryzowane otwarcie obudowy lub oderwanie czujki od podłoża. Wyjście sabotażowe: przekaźnik NC 24 V DC / 40 mA.

Nadzór układu detekcji i napięcia

Większa niezawodność systemu alarmowego

Czujka jest również wyposażona w układ nadzoru detekcji ruchu i napięcia zasilania. W przypadku uszkodzenia układu detekcji lub spadku napięcia poniżej 9 V (dłużej niż 2 sekundy), czujka zgłosi awarię. Jest ona sygnalizowana przez załączenie przekaźnika alarmowego i załączenie wskaźnika LED. Sygnalizacja awarii trwa przez cały czas jej występowania.

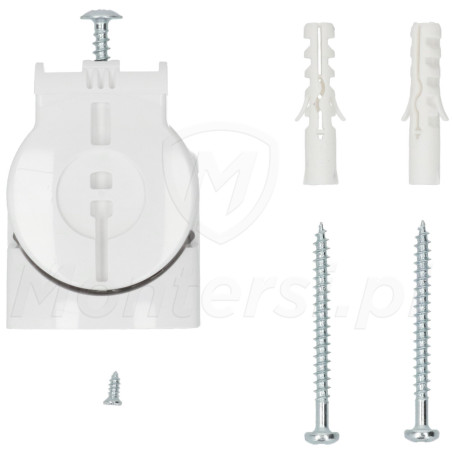

Uchwyt BRACKED D

Możliwość regulacji obszaru detekcji czujki

W zestawie czujki SLIM-PIR-LUNA znajduje się regulowany uchwyt montażowy BRACKED D. Dzięki niemu, czujkę można zamontować na ścianie lub suficie, a następnie odpowiednio dopasować chroniony przez nią obszar. Uchwyt daje możliwość regulacji kąta nachylenia czujki w pionie i poziomie:

• 35^o w pionie
• 90^o w poziomie
