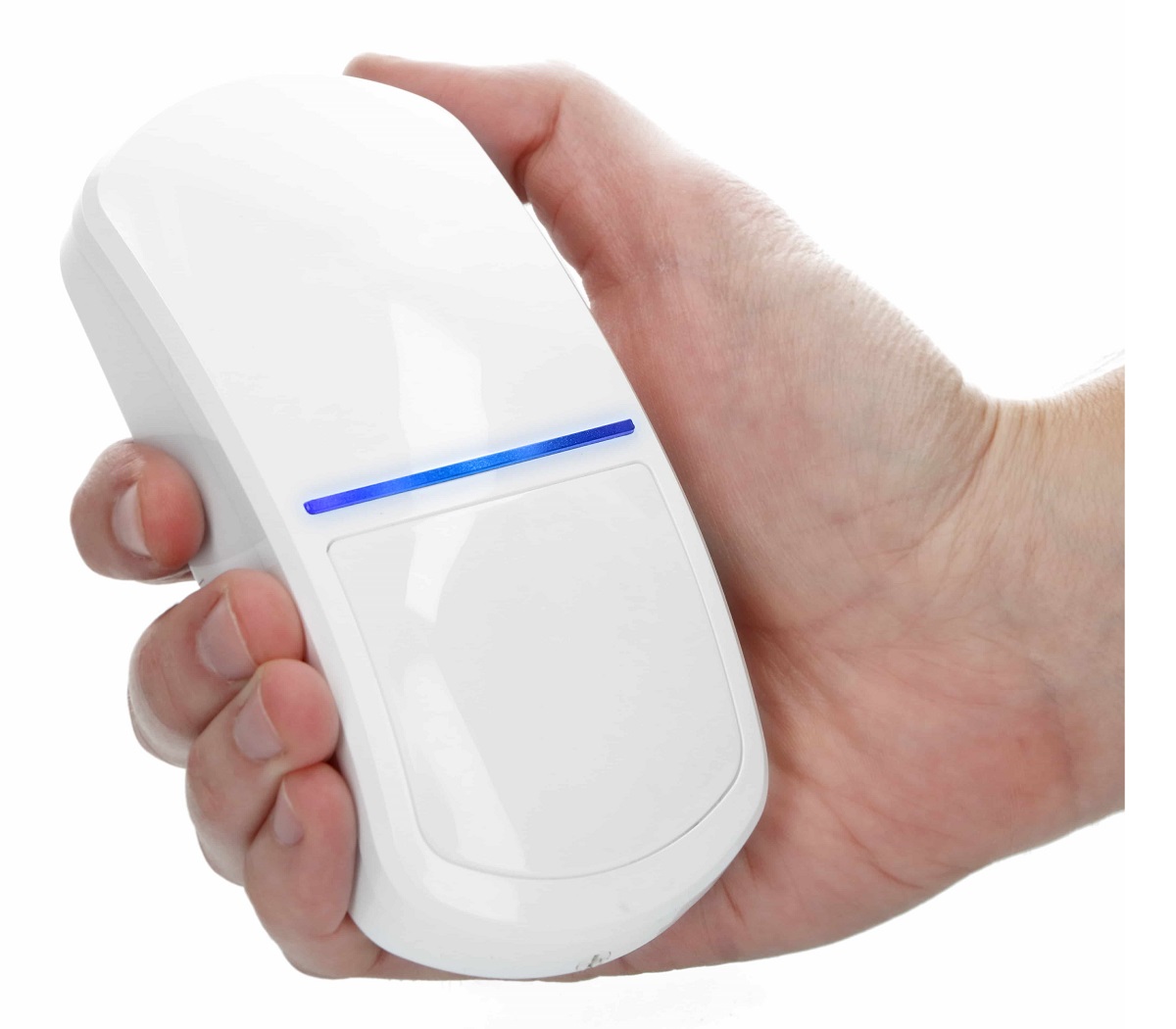

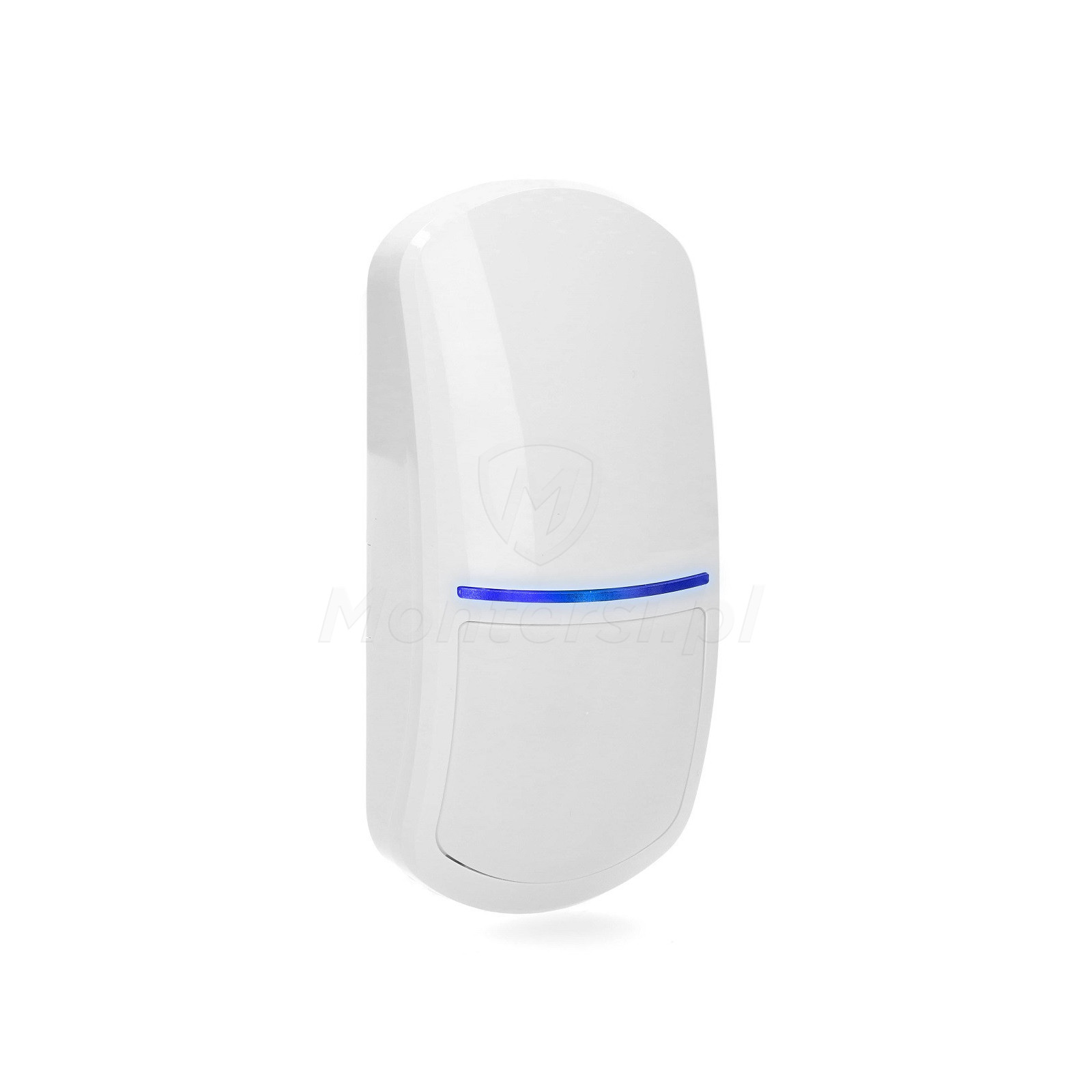

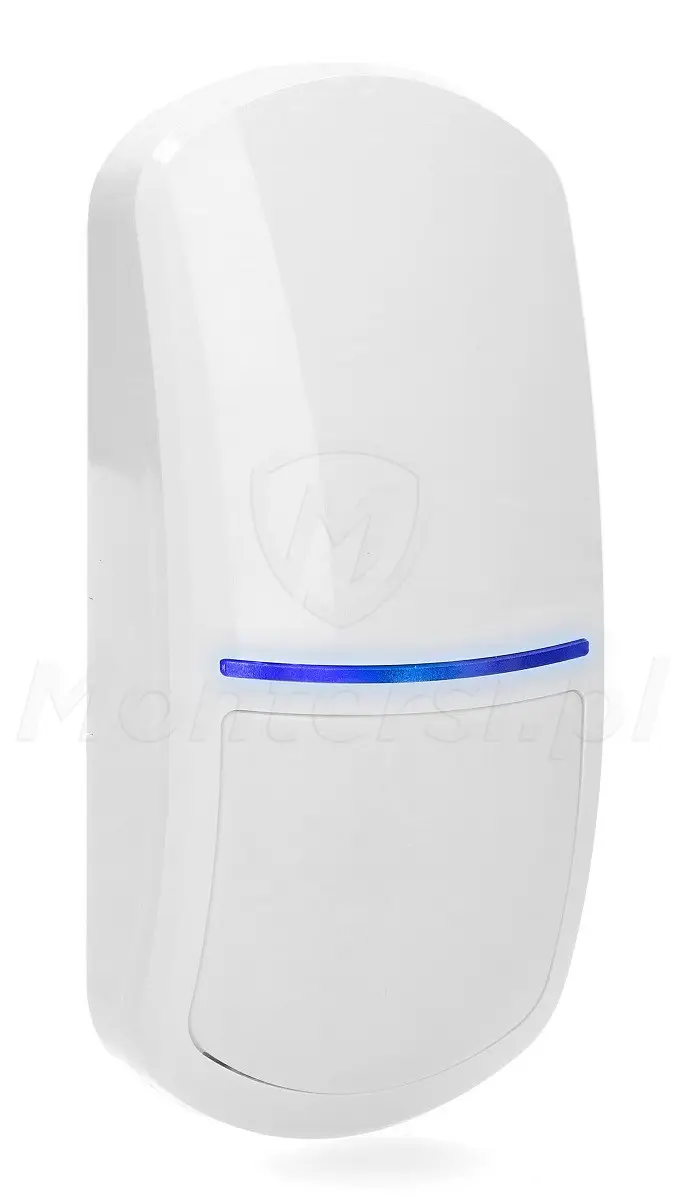

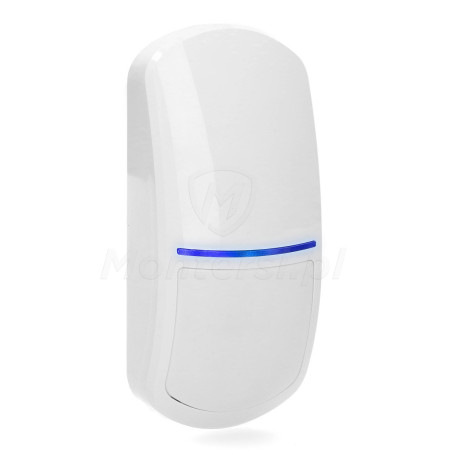

SLIM-DUAL-LUNA - Dualna czujka ruchu, Grade 2, oświetlenie LED

Czujka dualna - PIR + MW

Wysoka skuteczność wykrywania intruza i odporność na fałszywe alarmy

Czujka SLIM-DUAL-LUNA wykorzystuje podwójny tor detekcji ruchu: podczerwień (PIR) + mikrofala (MW). Dzięki czemu cechuje się ona wysoką skutecznością wykrywania intruza i dobrą odpornością na fałszywe alarmy: wywołane szybkimi zmianami temperatury w chronionym obiekcie lub ruchami powietrza w obszarze detekcji. Dodatkowymi zaletami czujki są:

• Możliwość oddzielnego testowania czujnika podczerwieni i czujnika mikrofalowego.
• Możliwość niezależnej regulacji czujnika podczerwieni i czujnika mikrofalowego. Dzięki czemu parametry pracy czujki mogą być precyzyjnie dobrane do specyfiki obiektu i wymagań klienta.
• Wbudowany cyfrowy filtr sygnałów odbieranych przez czujnik mikrofalowy. Zapewnia on odporność na zakłócenia wywołane przez lampy wyładowcze lub sieć energetyczną.

Tryby pracy czujki  SLIM-DUAL-LUNA:

• Podstawowy - czujka PIR i czujka MW są włączone. Alarm jest aktywowany gdy czujki wykryły ruch w odstępie czasu krótszym niż 3 sekundy.
• Zaawansowany - czujka PIR i czujka MW są włączone. Alarm jest aktywowany gdy: czujki wykryły ruch w odstępie czasu krótszym niż 3 sekundy / czujka mikrofalowa wykryła ruch (w odstępie czasu krótszym niż 3 sekundy) i czujnik podczerwieni zarejestrował niewielkie zmiany w polu widzenia / czujka MW wykryła ruch 16 razy w ciągu 15 min, a czujka PIR nie zarejestrowała ruchu.
• PIR - czujka PIR jest włączona i alarm zostaje aktywowany gdy czujka podczerwieni wykryje ruch.
• MW - czujka MW jest włączona i alarm zostaje aktywowany gdy czujka mikrofalowa wykryje ruch.

Szerokokątna soczewka

Skuteczna ochrona stosunkowo niedużych pomieszczeń

SLIM-DUAL-LUNA jest wyposażona w szerokokątną soczewkę, która zapewnia duży obszar detekcji: 20 x 24 m (90^o). Czujka umieszczona w odpowiednim miejscu, może skutecznie pokryć całe, średniej wielkości pomieszczenie. Dodatkową zaletą modelu jest możliwość wymiany soczewki na kurtynową (CT-CL) lub soczewkę dalekiego zasięgu (LR-CL). Dzięki czemu czujka jest bardziej uniwersalna i może spełniać różne funkcje w systemie alarmowym. Soczewka cechuje się również dobrą odpornością na odkształcenia, którą zawdzięcza odpowiedniemu profilowi i wytrzymałemu materiałowi.

Cyfrowy algorytm detekcji i kompensacja temperatury

Skuteczna detekcja intruza i odporność na fałszywe alarmu

Czujki serii SLIM działają w oparciu o zaawansowany algorytm detekcji intruza. Dzięki niemu, cechują się one wysoką skutecznością wykrywania ruchu w całym obszarze detekcji. Cyfrowa obróbka odbieranego sygnału minimalizuje również ryzyko wystąpienia fałszywego alarmu, przez co zwiększa niezawodność całego systemu alarmowego.

Kolejną zaletą czujki jest obsługa funkcji kompensacji temperatury. Funkcja ta automatycznie dostosowuje parametry pracy czujki do temperatury otoczenia. Co za tym idzie, gwarantuje ona wysoką skuteczność wykrywania intruza w praktycznie dowolnym pomieszczeniu - nawet tym, w którym temperatura otoczenia jest zbliżona do temperatury ludzkiego ciała. Zasada działania funkcji kompensacji temperatury jest bardzo prosta. Kiedy temperatura otoczenia rośnie i zbliża się to temperatury ludzkiego ciała, czujka automatycznie zwiększa swoją czułość.

Rezystory parametryczne

Współpraca z centralami alarmowymi różnych producentów

Czujki SLIM-DUAL-LUNA posiadają wbudowane rezystory parametryczne 2EOL: 1.1 kOhm, 4.7 kOhm i 5.6 kOhm. Dzięki nim podłączenie czujki do centrali systemu alarmowego jest jeszcze szybsze i łatwiejsze. Rezystory 1.1 kOhm są dedykowane do central alarmowych SATEL, natomiast 4.7 kOhm i 5.6 kOhm do central innych producentów. Czujka jest również wyposażona w standardowe wyjście alarmowe - przekaźnik NC 24 V DC / 40 mA.

Oświetlenie LED

Dodatkowe źródło światła i sygnalizacja pracy

Cechą charakterystyczną czujek serii LUNA są wbudowane 4 białe diody LED, realizujące funkcję źródła światła. Dzięki nim, czujki LUNA mogą np. pełnić rolę dodatkowego oświetlenia korytarza lub pomieszczenia po wykryciu ruchu. Oświetlenie diodami LED działa również w przypadku awarii sieci elektrycznej, co może okazać się bardzo użyteczne w domach i mieszkaniach. Tryby pracy funkcji oświetlenia:

• Aktywacja ruchem
• Aktywacja ruchem i sterowanie zdalne
• Tylko sterowanie zdalne

Czujka jest również wyposażona w kolorowy wskaźnik LED, służący do sygnalizacji pracy. Fabrycznie dioda LED świeci na niebiesko, jednak istnieje możliwość zmiany koloru świecenia (7 kolorów wskaźnika LED do wyboru). Wskaźnik LED służy do sygnalizacji:

• Rozruchu
• Alarmu
• Awarii
• Wykrycia alarmu przez czujnik PIR
• Wykrycia alarmu przez czujnik mikrofalowy

Konfiguracja z poziomu pilota

Łatwa i szybka zmiana podstawowych ustawień

Ukłonem w stronę instalatorów systemów SSWiN jest możliwość zmiany parametrów czujki przy pomocy pilota OPT-1. Zmiana pojedynczych parametrów pracy nie wymaga wspinania się do i otwierania czujki. Dzięki czemu drobna rekonfiguracja systemu jest znacznie szybsza i łatwiejsza. Z poziomu pilota mogą być konfigurowane takie parametry jak np. czułość czujnika, tryb pracy oraz sposób świecenia wskaźnika i oświetlenia LED.

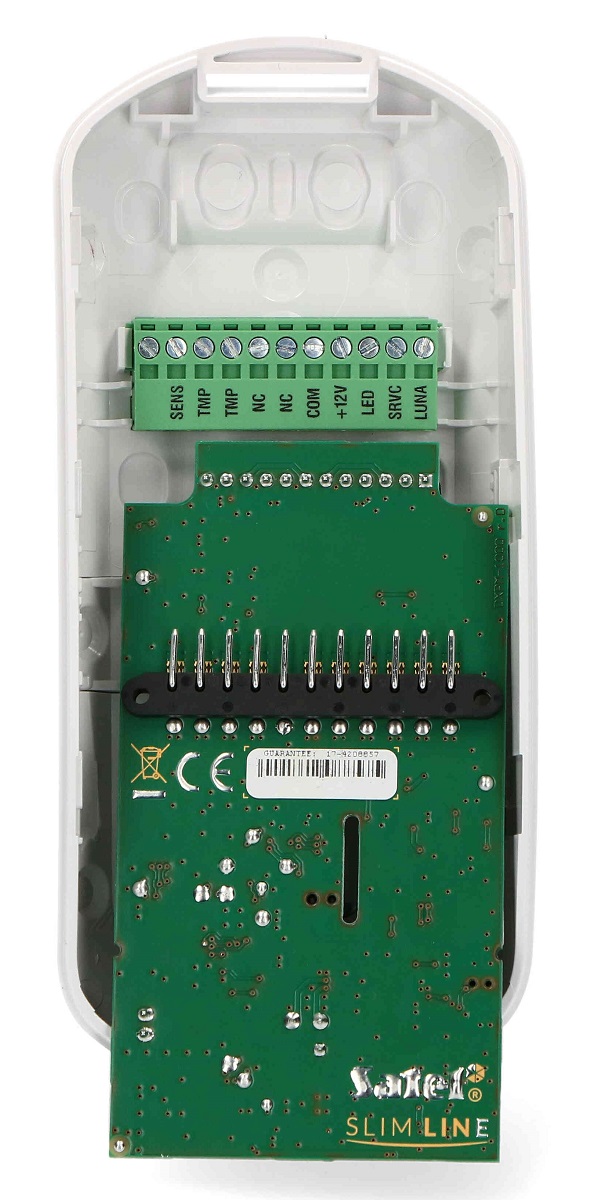

Rozłączna listwa zaciskowa

Możliwość szybkiej wymiany modelu czujki

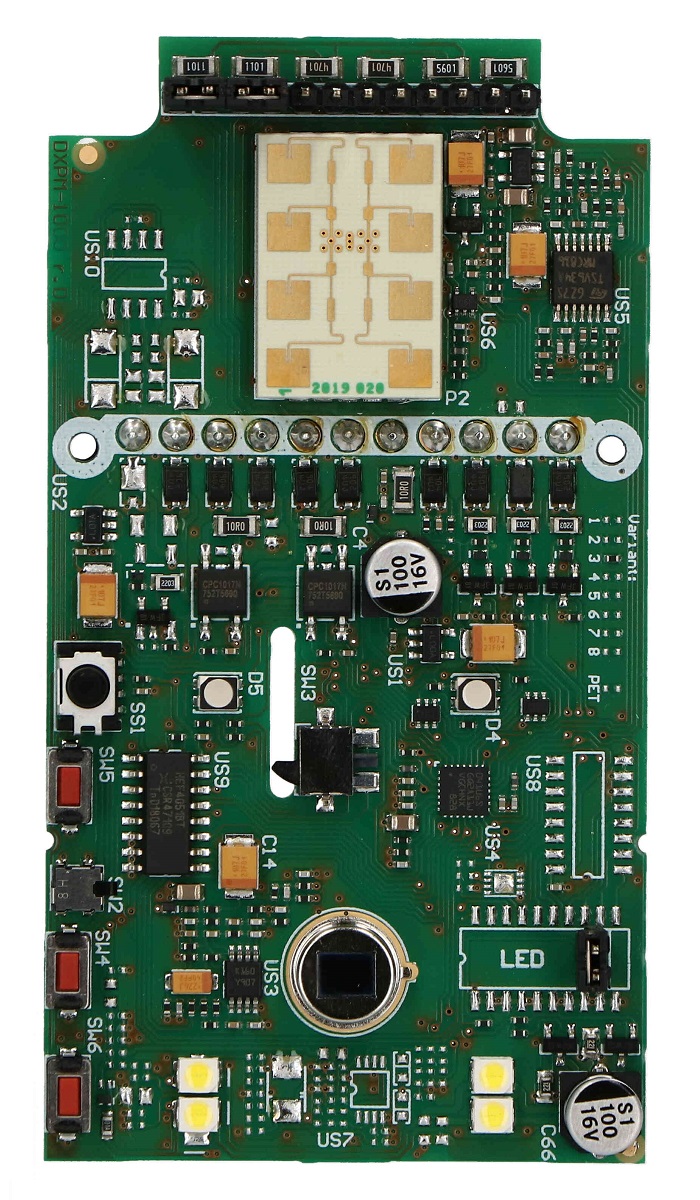

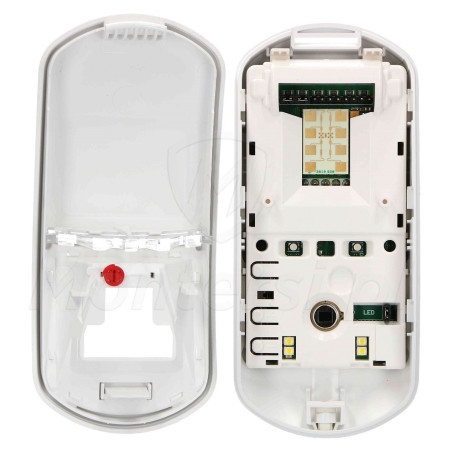

Kolejną zaletą czujek serii LUNA jest wbudowana rozłączna listwa zaciskowa. Dzięki niej, w przypadku demontażu płytki elektroniki, nie ma konieczności odkręcania przewodów połączeniowych. Taki zabieg umożliwia szybką wymianę modelu czujki, przez podmianę samej płytki elektroniki (połączenie i obudowa pozostają z modelu który był używany wcześniej).

Strefa podejścia i zabezpieczenie antysabotażowe

Ochrona przed ingerencją osób trzecich

Dużą zaletą czujki jest realizacja funkcji kontroli strefy podejścia, która może być włączona / wyłączona przez instalatora. Funkcja ta umożliwia wykrycie ruchu intruza bezpośrednio pod czujką alarmową. Dzięki czemu nie może się on "prześlizgnąć" pod czujką ani podejść do niej niezauważony. Czujka jest również wyposażona w zabezpieczenie sabotażowe sygnalizujące nieautoryzowane otwarcie obudowy lub oderwanie czujki od podłoża. Wyjście sabotażowe: przekaźnik NC 24 V DC / 40 mA.

Nadzór układu detekcji i napięcia

Większa niezawodność systemu alarmowego

Czujka jest również wyposażona w układ nadzoru detekcji ruchu i napięcia zasilania. W przypadku uszkodzenia układu detekcji lub spadku napięcia poniżej 9 V (dłużej niż 2 sekundy), czujka zgłosi awarię. Jest ona sygnalizowana przez załączenie przekaźnika alarmowego i załączenie wskaźnika LED. Sygnalizacja awarii trwa przez cały czas jej występowania.

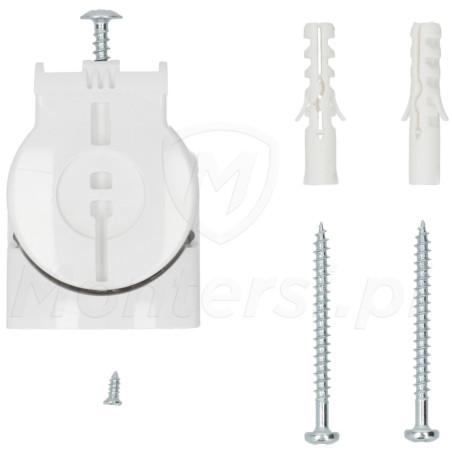

Uchwyt BRACKED D

Możliwość regulacji obszaru detekcji czujki

W zestawie czujki SLIM-DUAL-LUNA znajduje się regulowany uchwyt montażowy BRACKED D. Dzięki niemu, czujkę można zamontować na ścianie lub suficie, a następnie odpowiednio dopasować chroniony przez nią obszar. Uchwyt daje możliwość regulacji kąta nachylenia czujki w pionie i poziomie:

• 35^o w pionie
• 90^o w poziomie
