SF116-CR - 18-portowy switch PoE, 16x PoE af, 2x COMBO UPLINK, miejsce na NVR

Kod: 22031

Parametry techniczne:

Porty: 16x PoE, 2x COMBO UPLINK
Standard PoE: 802.3af
Przepustowość PoE: 100 Mb/s
Przepustowość UPLINK: 1 GbE
Przepustowość: 1.6 Gb/s
Moc pojedynczego portu PoE: 15.4 W
Hermetyczny: NIE
Obudowa: Natynkowa, IP20
Temperatura pracy: -10...+40 °C
Zasilanie: 176 - 264 V AC
Wymiary: 525 x 545 x 163 mm
Waga: 14.95 kg
Gwarancja producenta: 24 miesiące od daty produkcji

Mało

Czas realizacji:

24h

2 575,62 zł

netto: 2 094,00 zł

Darmowa dostawa

SF116-CR - 18-portowy switch PoE w natynkowej obudowie, dedykowany do pracy w systemie monitoringu IP. Prosty w obsłudze i niezawodny, umożliwia realizację zasilania i transmisję danych z maksymalnie 8 kamer PoE.

Do cech charakterystycznych switcha można zaliczyć:

Wbudowane 16 portów PoE 802.3af fast ethernet, do podłączenia kamer
Wbudowane 2 porty COMBO UPLINK gigabi ethernet - porty RJ-45 / SFP
Maksymalna moc pojedynczego portu PoE: 15.4 W
Maksymalna, sumaryczna moc podłączonych kamer: 192 W
Obsługa funkcji auto-learningu i auto-agingu adresów MAC (tablica 1k)
Metoda transmisji Store-and-Forward
Obsługa funkcji automatycznego krosowania MDI/MDIX
Natynkowa, metalowa obudowa z miejscem na rejestrator NVR (400 x 345 x 80 mm)

Switch SF116-CR sprawdza się świetnie w niedużych systemach monitoringu IP, stosowanych w domach, sklepach, pomieszczeniach biurowych, itp. Można go również wykorzystać jako element większego systemu, w którym pracuje kilka połączonych ze sobą switchy.

Parametry techniczne:

Parametry techniczne:

Porty: 16x PoE, 2x COMBO UPLINK
Standard PoE: 802.3af
Przepustowość PoE: 100 Mb/s
Przepustowość UPLINK: 1 GbE
Przepustowość: 1.6 Gb/s
Moc pojedynczego portu PoE: 15.4 W
Hermetyczny: NIE
Obudowa: Natynkowa, IP20
Temperatura pracy: -10...+40 °C
Zasilanie: 176 - 264 V AC
Wymiary: 525 x 545 x 163 mm
Waga: 14.95 kg
Gwarancja producenta: 24 miesiące od daty produkcji

Standard PoE 802.3af

Transmisja danych i zasilanie kamer PoE

Switch SF116-CR jest wyposażony w 16 portów PoE, wspierających standard 802.3af. Przy ich pomocy można w łatwy sposób zrealizować transmisję danych i zasilanie kamer PoE. Zgodnie ze standardem 802.3af maksymalna moc pojedynczego portu PoE wynosi 15.4 W i można je wykorzystać do realizacji zasilania standardowych kamer IP PoE.

Do największych zalet technologii Power over Ethernet można zaliczyć:

Poprawę elastyczności instalacji - możliwość montażu kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
Zmniejszenie liczbę przewodów niezbędnych do prawidłowego montażu kamer, co może przyspieszyć proces montażu i zmniejszyć koszty instalacji
Nie wymaga żadnej wcześniejszej konfiguracji - switch automatycznie rozpoznaje czy podłączona kamera wspiera standard PoE i jeżeli tak, zasila ją

Uwaga!

Do realizacji zasilania kamer PTZ PoE powinno się korzystać ze switchy wspierających standard PoE 802.3at (PoE+).

Porty SFP

Praca w sieci światłowodowej

Cechą charakterystyczną switcha są wbudowane 2 porty COMBO UPLINK - pracujące równolegle gniazda 2x RJ-45 i 2x SFP. Gniazda SFP umożliwiają stosowanie switcha w nowoczesnych systemach monitoringu, które do transmisji danych wykorzystują wysokoprzepustowe sieci światłowodowe. Do podłączenie switcha do sieci światłowodowej konieczne jest zastosowanie odpowiedniego modułu SFP (wkładki GBIC).

Należy pamiętać że odpowiadające sobie gniazda RJ-45 i SFP pracują równolegle. Jeżeli transmisja odbywa się po porcie SFP, wówczas port RJ-45 jest wyłączony i odwrotnie.

Store-and-Forward

Stabilna transmisja danych

Switch korzysta ze standardowej transmisji danych Store-and-Forward, która jest spotykana w licznych urządzeniach sieciowych. Cechuje się ona nieznacznie wydłużonym czasem przesyłu, jednak gwarantuje pewny przekaz pakietów, który jest niezbędny w systemach monitoringu IP.

Funkcja MDI/MDIX

Proste podłączenie kamer

Kolejną zaletą switcha jest obsługa funkcji automatycznego krosowania MDI/MDIX. Funkcja rozpoznaje czy zastosowano kabel prosty, czy krosowany i dostosowuje do niego parametry pracy portu. Dzięki niej prawidłowe podłączenie switcha jest jeszcze łatwiejsze.

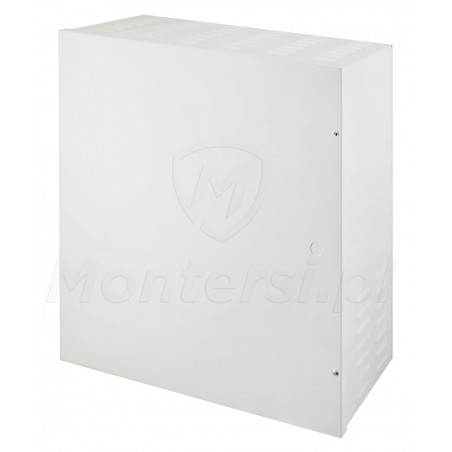

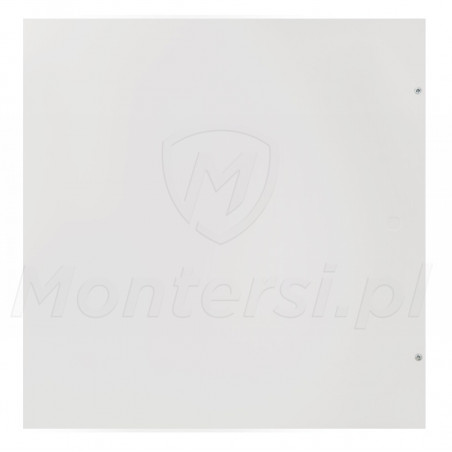

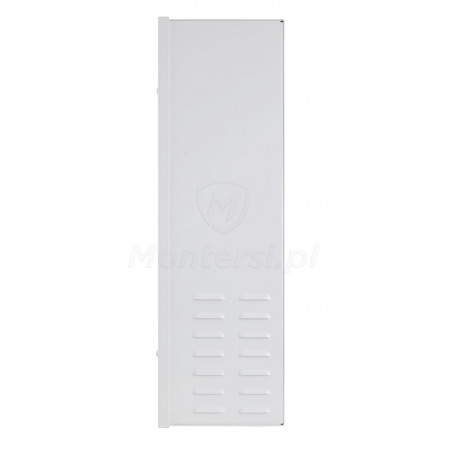

Metalowa obudowa

Dodatkowe zabezpieczenie switcha i rejestratora NVR

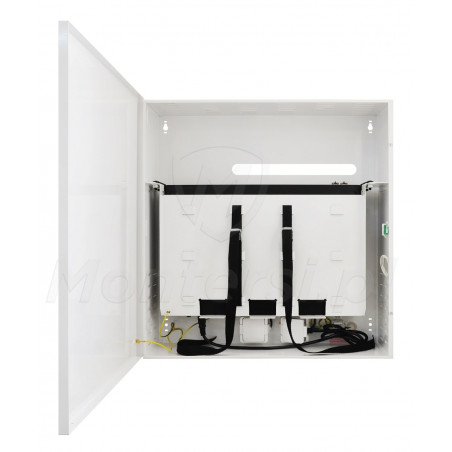

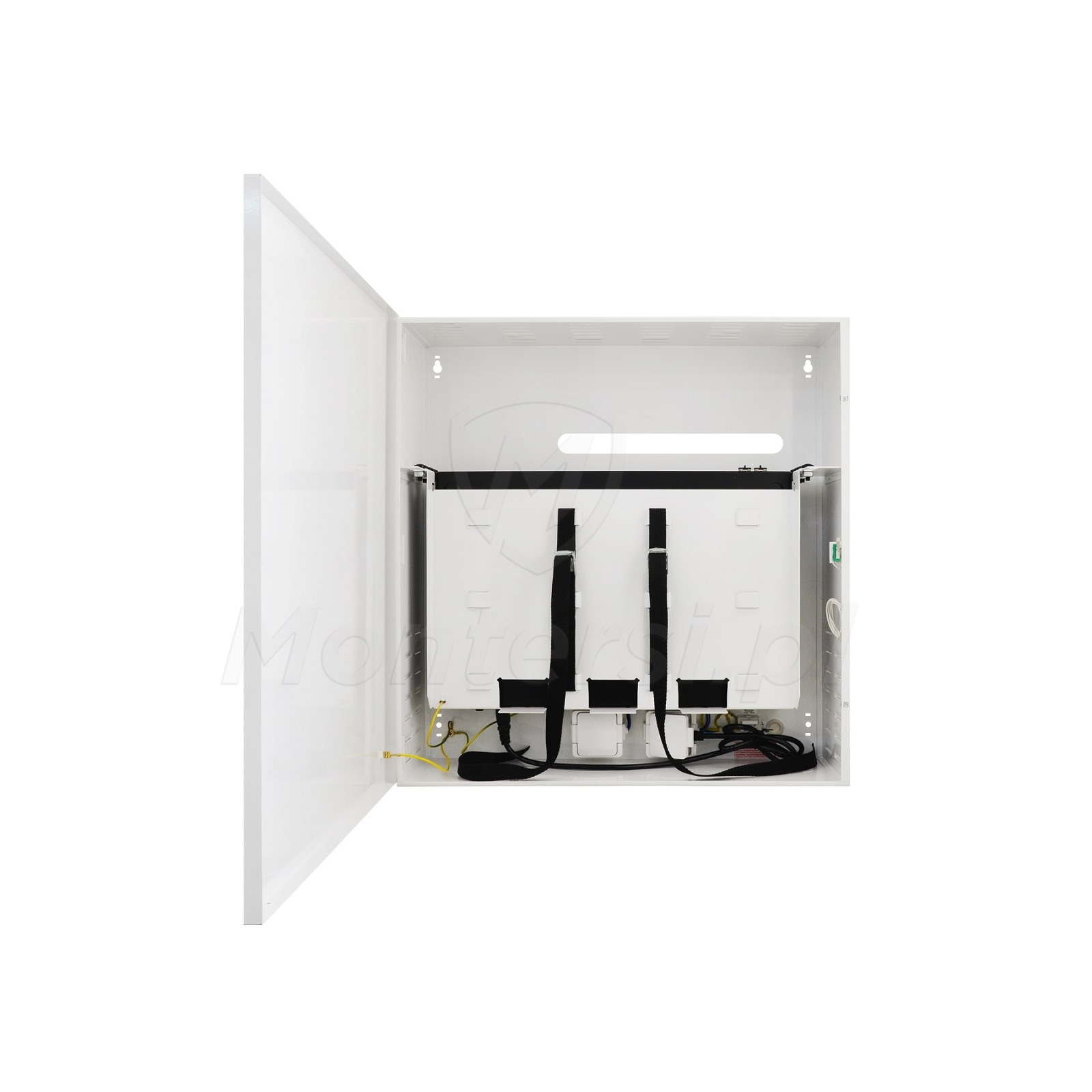

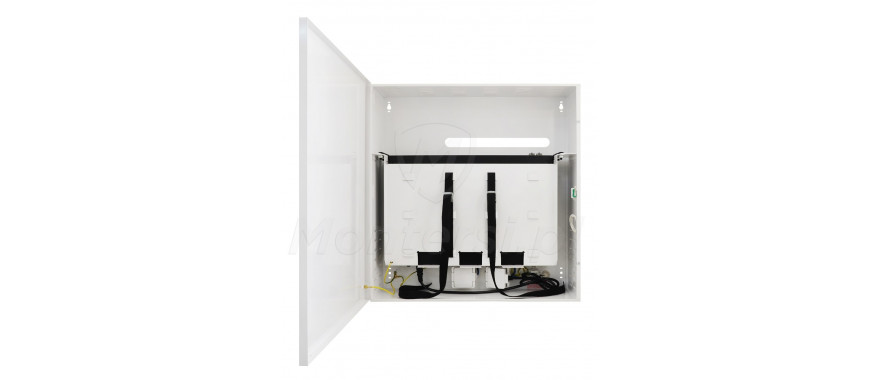

Cechą charakterystyczną modelu SF116-CR jest duża obudowa, we wnętrzu której przewidziano miejsce na rejestrator. Zapewnia ona dodatkową ochronę zarówno switcha, jak i rejestratora NVR przed ingerencją osób trzecich. Umożliwia ona również montaż switcha i rejestratora na ścianie, w dogodnym dla użytkownika miejscu.

Do cech charakterystycznych obudowy można zaliczyć:

Wykonana z blachy stalowej, walcowanej na zimno DC01 (1 mm grubości)
Zamykana przy pomocy wkręta walcowego (2x)
Posiada miejsce na rejestrator NVR o maksymalnych wymiarach 400 x 345 x 80 mm
Posiada dodatkowe miejsce na zasilacz rejestratora
Posiada gniazdo 230 V AC od zasilania rejestratora
Posiada pasy do mocowania rejestratora

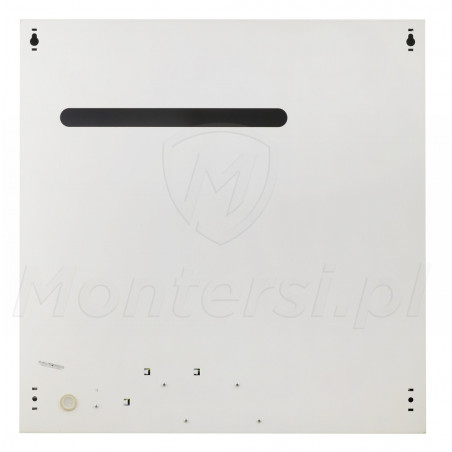

Posiada dystans 14 mm od podłoża, dzięki któremu do jej wnętrza można z łatwością wprowadzić kable

Obsługiwane standardy i protokoły:

IEEE 802.3
IEEE 802.3u
IEEE 802.3x
CSMA/CD
TCP/IP
