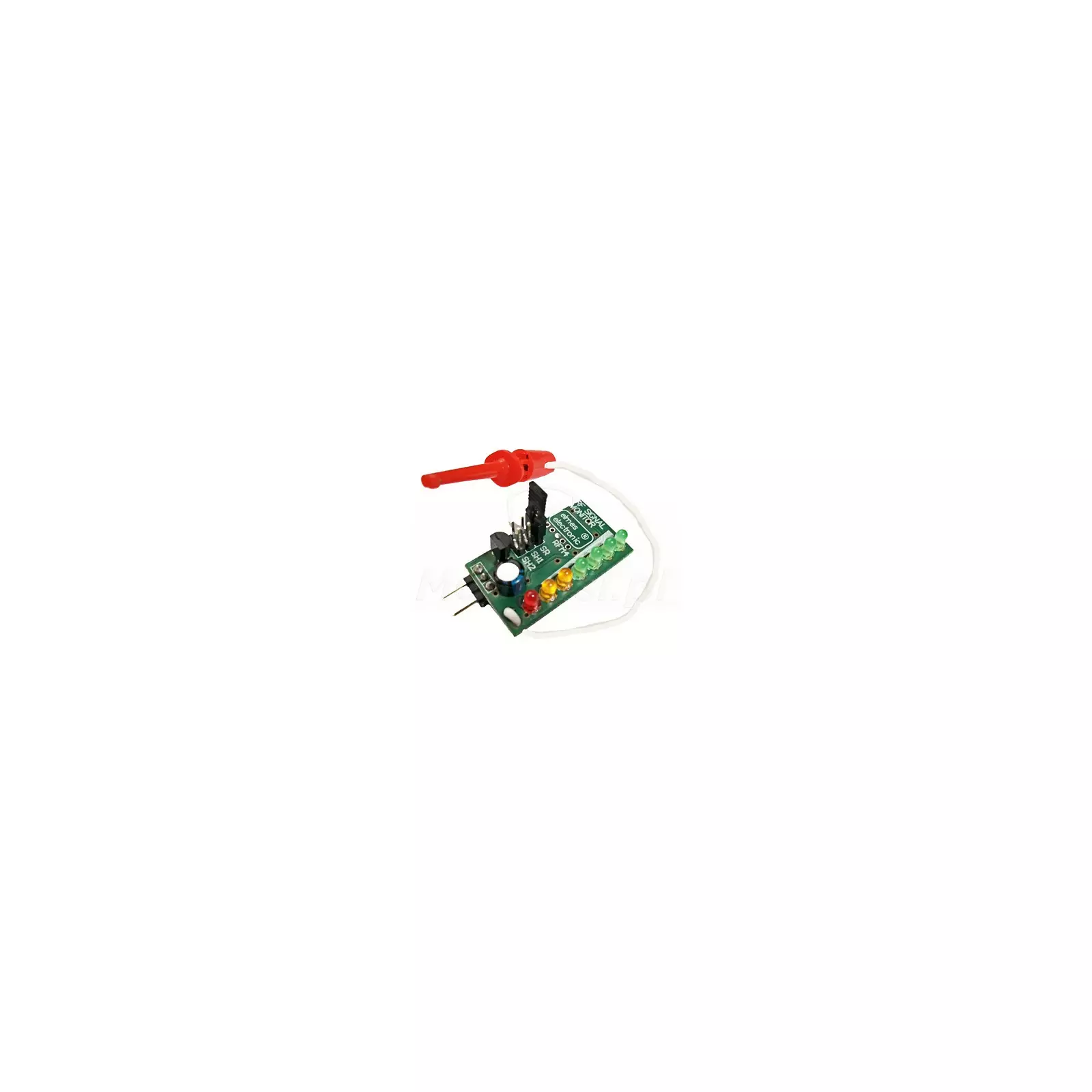

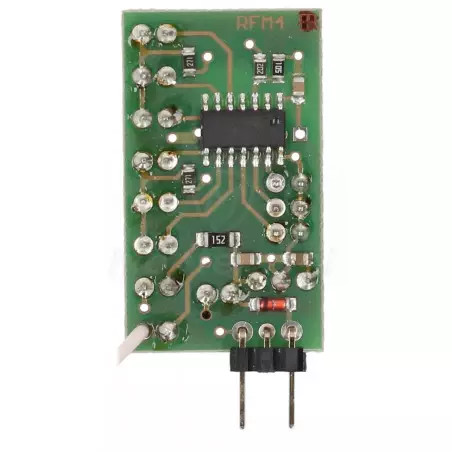

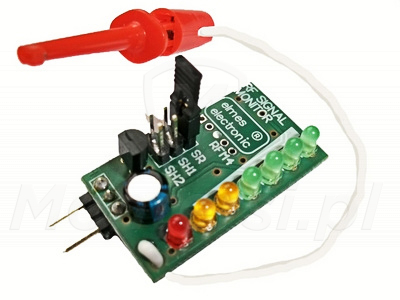

RFM4 - Tester poziomu sygnału radiowego

Kod: 08667

Parametry techniczne:

Rodzaj komunikacji: Jednokierunkowa
Częstotliwość pracy: 433.92 MHz
Temperatura pracy: 0...+40 °C
Zasilanie: Z radioodbiornika
Wymiary: 35 x 20 x 11 mm
Gwarancja producenta: 24 miesiące

Mało

Czas realizacji:

24h

41,08 zł

netto: 33,40 zł

Opis produktu
Załączniki

RFM4 - Wskaźnik poziomu sygnału radiowego, do testowania drogi radiowej w systemach bezprzewodowych ELMES

Parametry techniczne:

Parametry techniczne:

Rodzaj komunikacji: Jednokierunkowa
Częstotliwość pracy: 433.92 MHz
Temperatura pracy: 0...+40 °C
Zasilanie: Z radioodbiornika
Wymiary: 35 x 20 x 11 mm
Gwarancja producenta: 24 miesiące

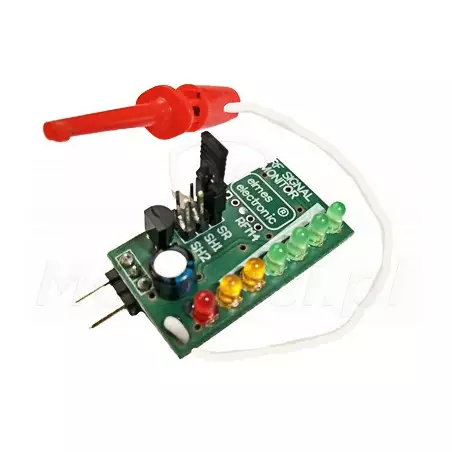

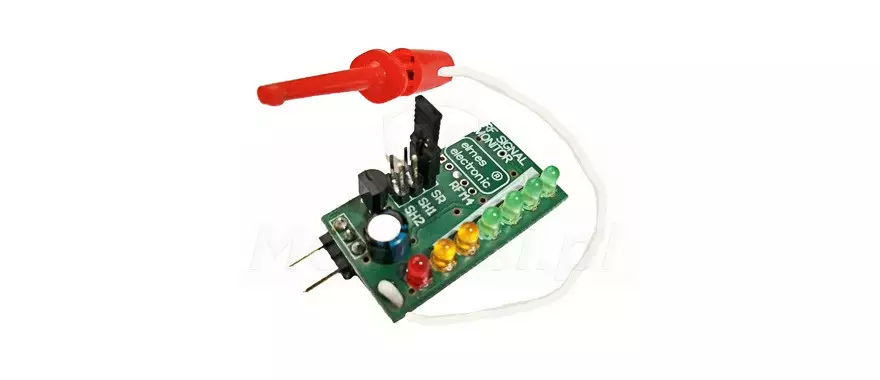

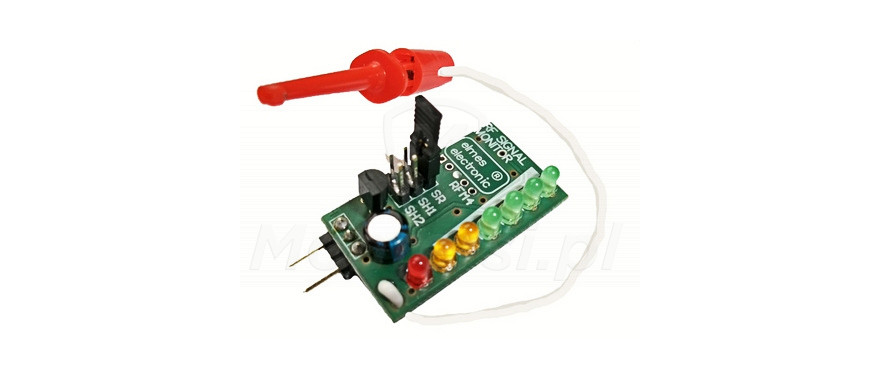

RFM4 - Urządzenie pomiarowe służące do badania poziomu sygnału radiowego. Przy jego pomocy możliwe jest określenie skutecznego zasięgu układu nadajnik - odbiornik i wykrycie innych sygnałów w paśmie 433.92 MHz, które mogą zakłócać pracę odbiorników radiowych ELMES.

Zasilany bezpośrednio z radioodbiornika

Uniwersalny tester zasięgu radiowego

Urządzenie jest zasilane bezpośrednio z radioodbiornika dla którego wykonywane są testy związane z jakością odbieranego sygnału radiowego. Piny zasilania RFM4 należy wsunąć do zacisków odbiornika, a klips pomiarowy należy przypiąć do punktu pomiarowego w odbiorniku.

7 diod LED

Wskaźnik poziomu sygnału radiowego

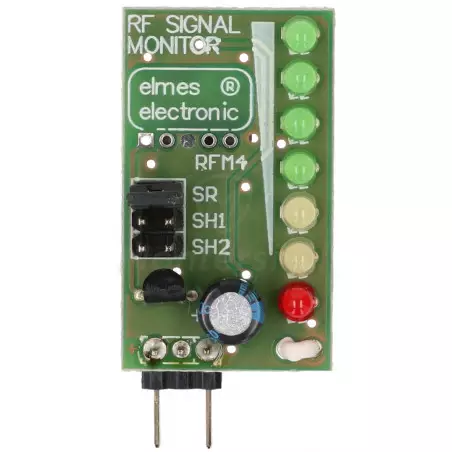

Wskaźnik poziomu sygnału radiowego jest wyposażone w 7 diod LED. Czerwoną, 2 żółte i 4 zielone. Dioda czerwona informuje o zasilaniu urządzenia, natomiast pozostałe diody określają jak silny jest odbierany sygnał. Świecenie wszystkich diod sygnalizuje bardzo dobry poziom odbieranego sygnału, natomiast świecenie samych diod żółtych wskazuje na to, że odbierany sygnał nie jest wystarczająco silny.
