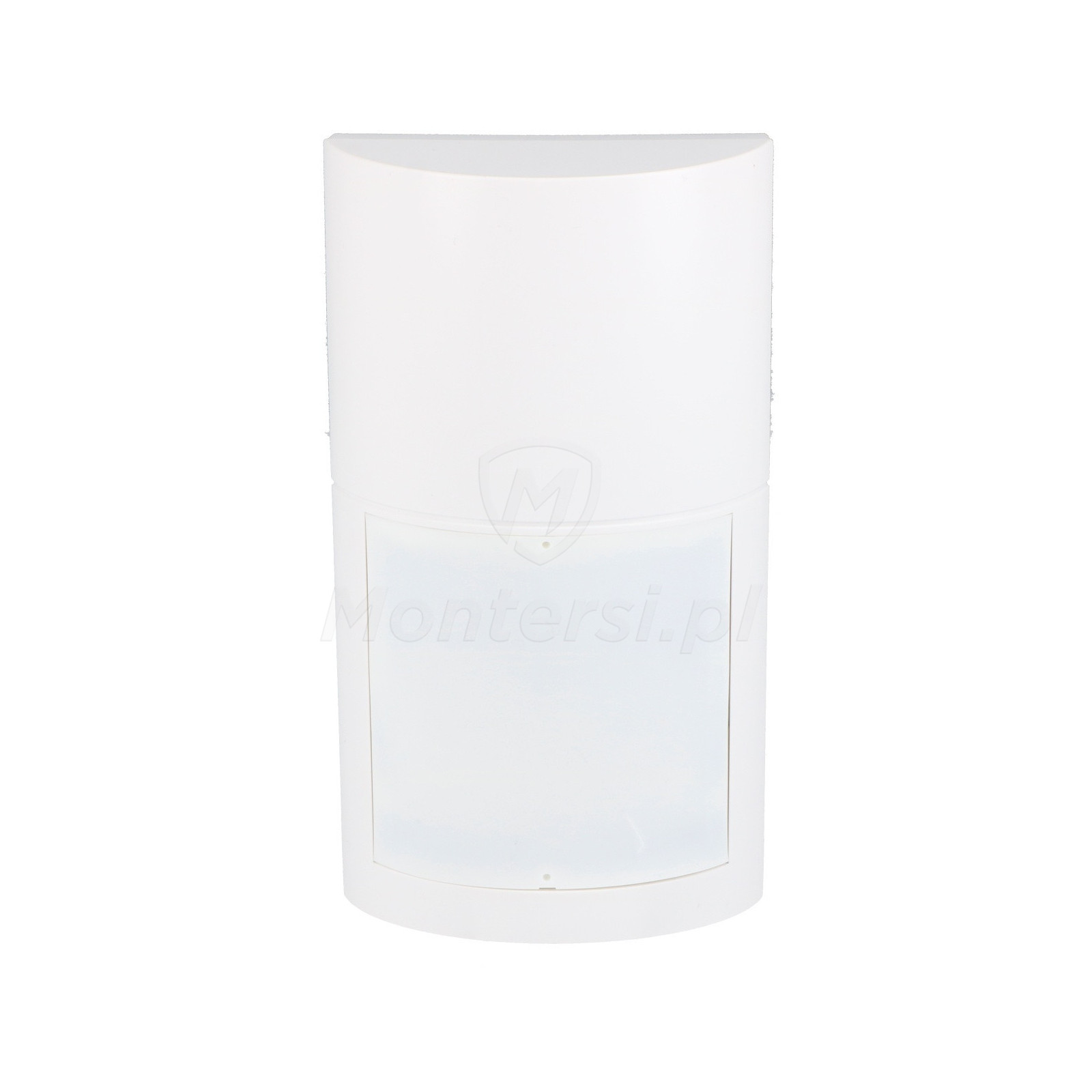

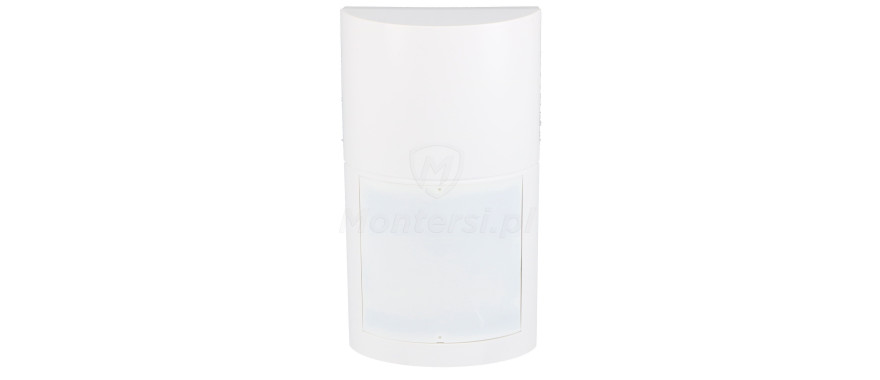

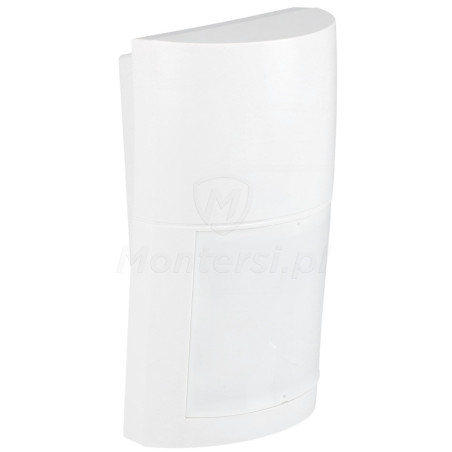

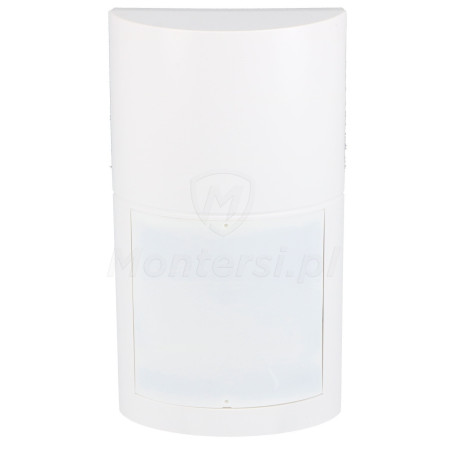

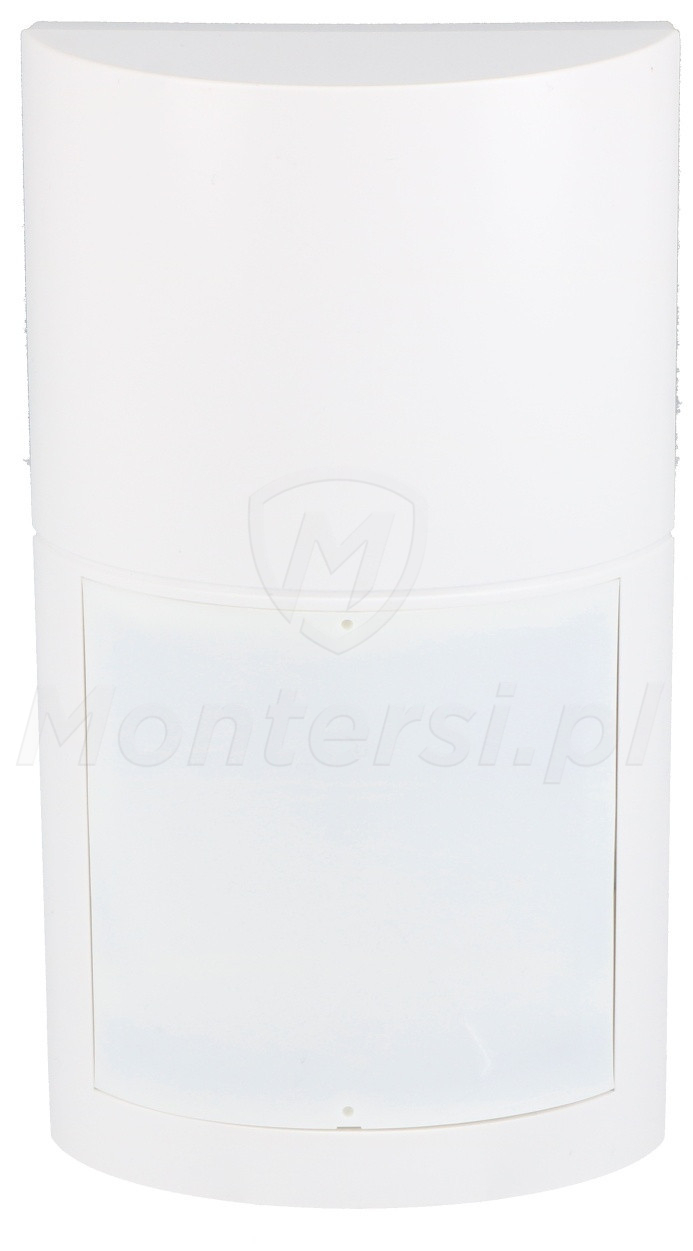

QXI-DT-X5 - Zewnętrzna, dualna czujka ruchu PIR + MW

Kod: 26528

Parametry techniczne:

Czujka dualna: TAK
Zewnętrzna: TAK
Zasięg: 12 m
Kąt pokrycia: 120°
Wyjście alarmowe: NO / NC 28 V DC / 0.1 A
Wyjście usterki: NC 28 V DC / 0.1 A
Wyjście antysabotażowe: NC 28 V DC / 0.1 A
Częstotliwość pracy: 10.587 GHz
Odporna na zwierzęta: TAK
Antymasking: TAK
Wykrywalna prędkość ruchu: 0.3 - 2 m/s
Zalecana wysokość montażu: 0.8 - 1.2 m / 2.2 - 2.7 m
Obudowa: ABS, IP54
Temperatura pracy: -40...+45 °C

Mało

Czas realizacji:

24h

591,63 zł

netto: 481,00 zł

Opis produktu
Załączniki

QXI-DT-X5 - Dualna czujka ruchu, dedykowana do pracy w zewnętrznym systemie alarmowym. Zaliczana do serii QX Infinity (QXI), cechuje się wysoką jakością wykonania, która gwarantuje wysoką skuteczność wykrywania intruza i dobrą odpornością na wystąpienie fałszywych alarmów. Cechuje się ona również eleganckim wyglądem, dzięki któremu jest ona dyskretna i można ją z łatwością wkomponować w praktycznie dowolną elewacje budynkową. Czujka QXI-DT sprawdza się świetnie w domowych systemach alarmowych jako element systemu ochrony budynku, ogrodu lub podjazdu.

Do cech charakterystycznych czujki QXI-DT-X5 można zaliczyć:

Podwójny tor detekcji ruchu: podczerwień (technologia QUAD) + mikrofala (Optex Tough)
Logika AND, znacznie zmniejszająca ryzyko wystąpienia fałszywych alarmów
Skuteczny zasięg do 12 m i szeroki kąt pokrycia 120°

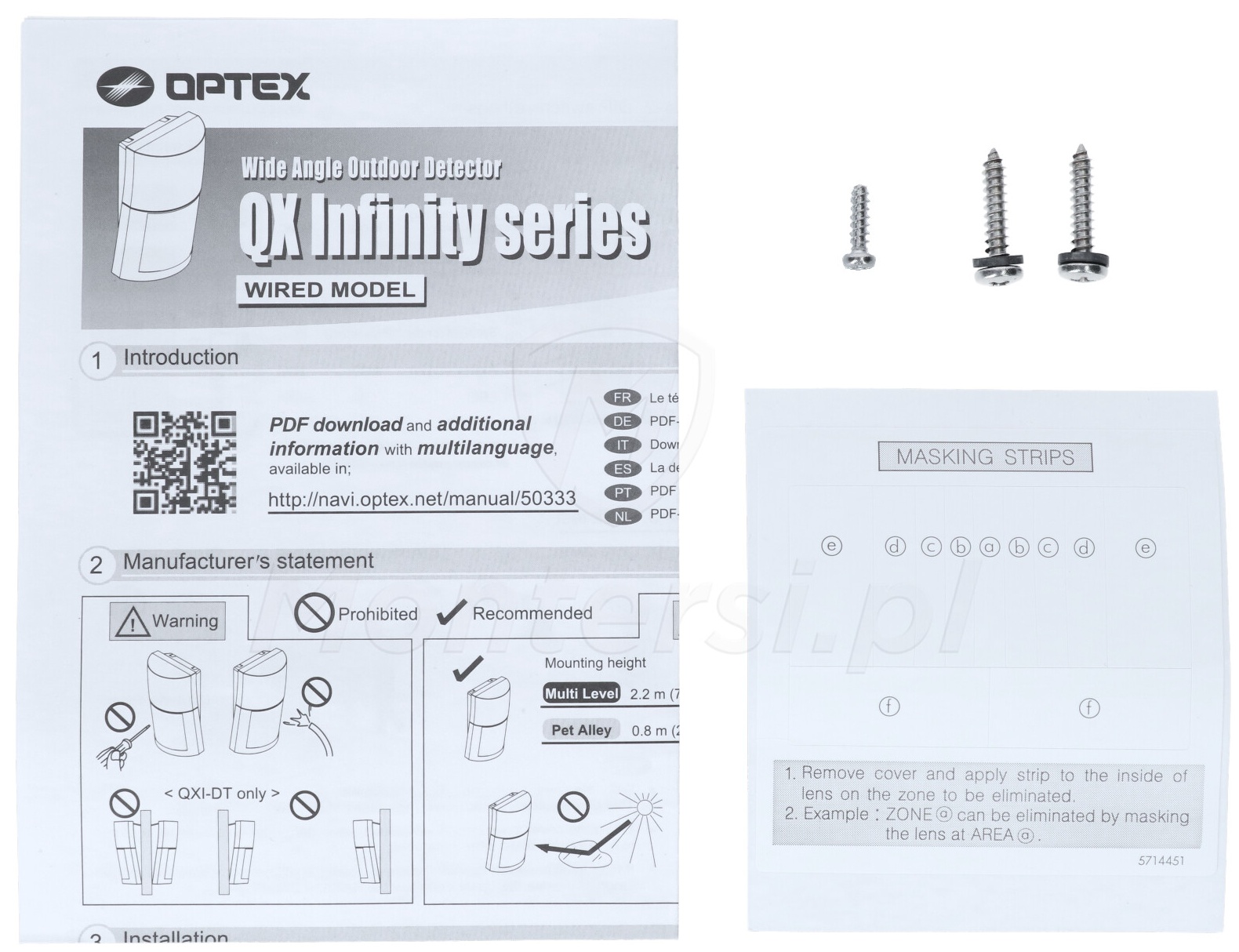

Możliwość regulacji obszaru detekcji (naklejkami maskującymi)
Możliwość montażu na wysokości 0.8 - 1.2 m (niski) lub 2.2 - 2.7 m (wysoki)
Funkcja ochrony przed próbami przesłonięcia czujki przesłonięcia (antymasking)
Algorytm SMDA, minimalizujący ryzyko wystąpienia fałszywych alarmów
Wbudowany podwójny filtr światła białego
Wyjście alarmu: NO / NC 28 V DC / 0.1 A
Wyjście usterki: NO / NC 28 V DC / 0.1 A
Zabezpieczenie antysabotażowe przed otwarciem obudowy - wyjście NC 28 V DC / 0.1 A
Konstrukcja pozbawiona śrub, dzięki której obudowę można z łatwością otworzyć przy pomocy śrubokręta z płaską końcówką
Szczelna obudowa zewnętrzna IP54 z tworzywa sztucznego ASA

Parametry techniczne:

Parametry techniczne:

Czujka dualna: TAK
Zewnętrzna: TAK
Zasięg: 12 m
Kąt pokrycia: 120°
Wyjście alarmowe: NO / NC 28 V DC / 0.1 A
Wyjście usterki: NC 28 V DC / 0.1 A
Wyjście antysabotażowe: NC 28 V DC / 0.1 A
Częstotliwość pracy: 10.587 GHz
Odporna na zwierzęta: TAK
Antymasking: TAK
Wykrywalna prędkość ruchu: 0.3 - 2 m/s
Zalecana wysokość montażu: 0.8 - 1.2 m / 2.2 - 2.7 m
Obudowa: ABS, IP54
Temperatura pracy: -40...+45 °C
Zasilanie: 9.5 - 16 V DC
Pobór prądu: max. 30 mA
Wymiary: 78 x 59 x 144.5 mm
Waga: 195 g

Czujka dualna - PIR + MW

Wysoka skuteczność wykrywania intruza i odporność na fałszywe alarmy

Czujka QXI-DT-X5 wykorzystuje podwójny tor detekcji ruchu: podczerwień (PIR) + mikrofala (MW). Dodatkowo działa ona w logice AND, która do aktywacji alarmu wymaga naruszenia detektora mikrofalowego i detektora podczerwieni. Dzięki czemu czujka cechuje się wysoką skutecznością wykrywania intruza i minimalizowane jest ryzyko wystąpienia fałszywych alarmów. Element piroelektryczny został zrealizowany w technologii QUAD i do budowy czujki wykorzystano moduł mikrofalowy Optex Tough. Cechuje się on podwyższoną odpornością na korozję wywołaną wilgocią.

Czujka cechuje się skutecznym zasięgiem detekcji dochodzącym do 12 m i szerokim kątem detekcji, wynoszącym aż 120°. Podczas montażu instalator ma możliwość regulacji obszaru detekcji, przy pomocy naklejek maskujących. Czujka jest również odporna na ruch wykonywany przez niewielkie zwierzęta:

Dla montażu na wysokości od 2.2 do 2.7 m czujka zapewnia wielopoziomową detekcję i jest odporna na ruch wykonywany przez niewielkie zwierzęta
Dla montażu na wysokości od 0.8 do 1.2 m czujka jest odporna ruch wykonywany przez większe zwierzęta, taki jak np. duże psy (należy pamiętać o odpowiedniej regulacji obszaru detekcji)

Zabezpieczenie przed przesłonięciem

Większe bezpieczeństwo działania systemu alarmowego

Cechą charakterystyczną modelu "DT" jest funkcja zabezpieczenia przed przesłonięciem dla montażu wysokiego (antymasking). Funkcja wykorzystuje moduł mikrofali, wykrywając próby sabotażu czujki przez jej przesłonięcie. Dzięki niej zwiększa się niezawodność i bezpieczeństwo całego systemu alarmowego.

Algorytm SMDA

Minimalizacja fałszywych alarmów

Dużą zaletą czujki jest obsługa algorytmu SMDA (Super Multidemensional Analysis). Algorytm SMDA analizuje wzorce detekcji, umożliwiając odróżnienie faktycznej obecności intruza od zwykłych zakłóceń - wywołanych np. ruchem roślin lub zmianami pogodowymi. Dzięki czemu minimalizowane jest ryzyko wystąpienia fałszywego alarmu, co zwiększa niezawodność całego systemu alarmowego.

Filtr światła białego

Skuteczna praca na zewnątrz

Czujka ruchu QXI-DT-X5 posiada wbudowany podwójny filtr światła białego, który eliminuje światło widzialne i zakłócenia o częstotliwości radiowej (RFI). Dzięki czemu może ona poprawnie pracować na zewnątrz, nawet podczas słonecznych dni.

Obudowa IP54

Bezawaryjna praca na zewnątrz

Czujkę QXI-DT-X5 umieszczono w obudowie zewnętrznej, w klasie szczelności IP54. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, umożliwiając poprawną pracę na zewnątrz. Dodatkowo obudowa została wykonana z tworzywa sztucznego ASA, które cechuje się dobrą odpornością na działanie promieni słonecznych. Obudowa IP54 zapewnia ochronę przed:

Dostaniem się do wnętrza obudowy pyłu i innych drobnych zabrudzeń
Bryzgami wody z dowolnego kierunku
Niskimi i wysokimi temperaturami z zakresu -40...+45 °C
