PTU-54-EXT/PoE - Zabezpieczenie przeciwprzepięciowe

Kod: 24152

Dużo

Czas realizacji:

24h

552,27 zł

netto: 449,00 zł

Ilość kanałów: 4
Do linii: IP
Do systemów: Monitoring IP i sieci LAN
Wejście: 4x złącze LSA (Krone)
Wyjście: 4x RJ-45
Zgodność z sieciami: 100 Base-T
Stopnie ochrony: 3 - MOSFET, GDT, Transil
Poziom ochrony linia-linia: Dane: 8 V, PoE: 93 V
Poziom ochrony linia-ziemia: 600 V, 2.5 kA (max)
Napięcie znamionowe linia-linia: Dane: 3.3 V, PoE: 58 V
Napięcie znamionowe linia-ziemia: 90 V
Maksymalny prąd piorunowy Iimp: 1 kA
Chronione standardy PoE: 802.3af, 802.3at, 802.3bt-typ 3
Szybkość odprzęgania: 1 us

wszystkie parametry

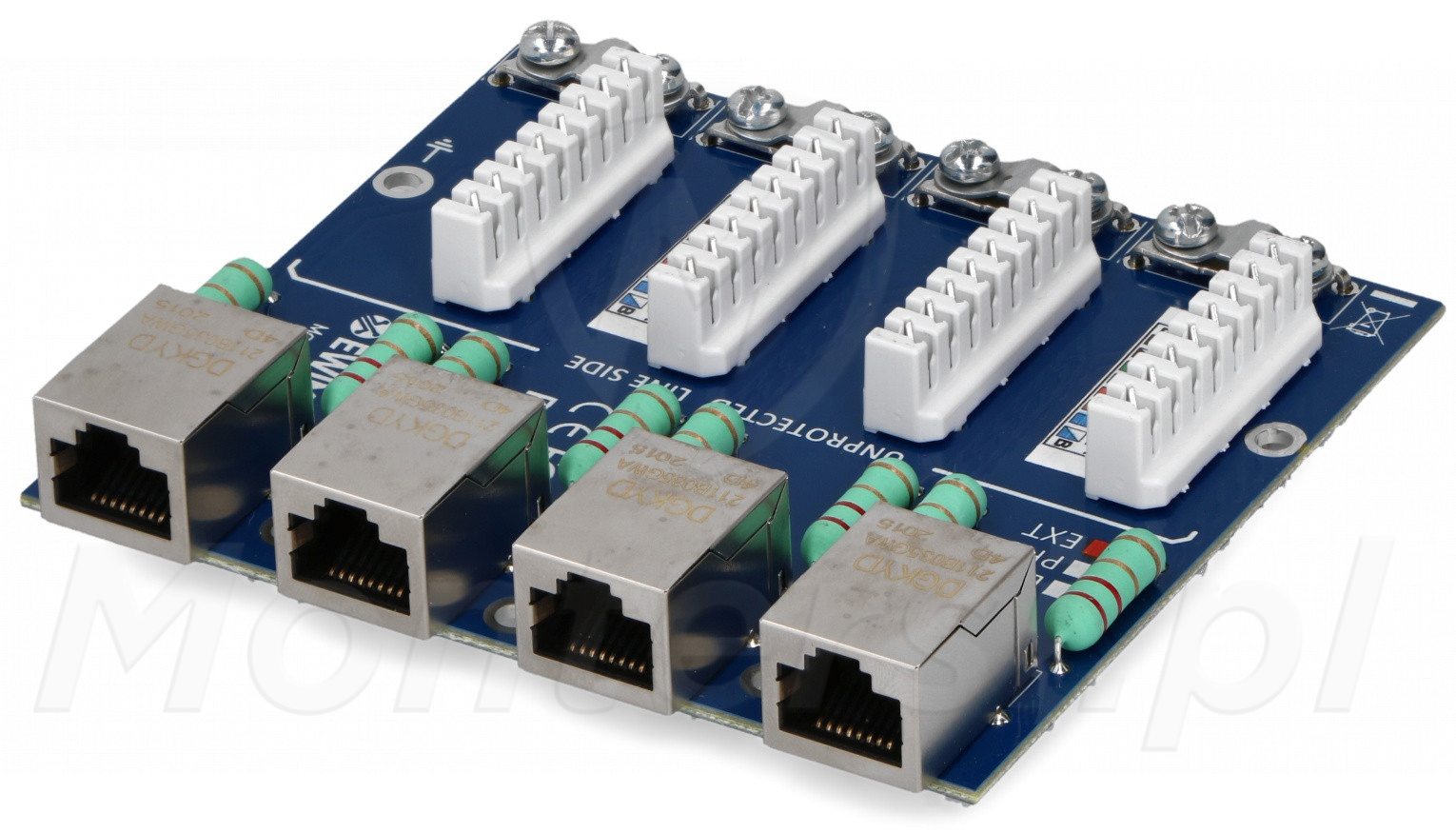

Zabezpieczenie przeciwprzepięciowe PTU-54-EXT/PoE

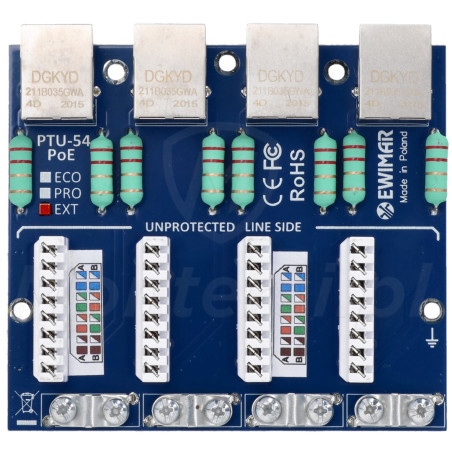

Front zabezpieczenia przeciwprzepięciowego PTU-54-EXT/PoE

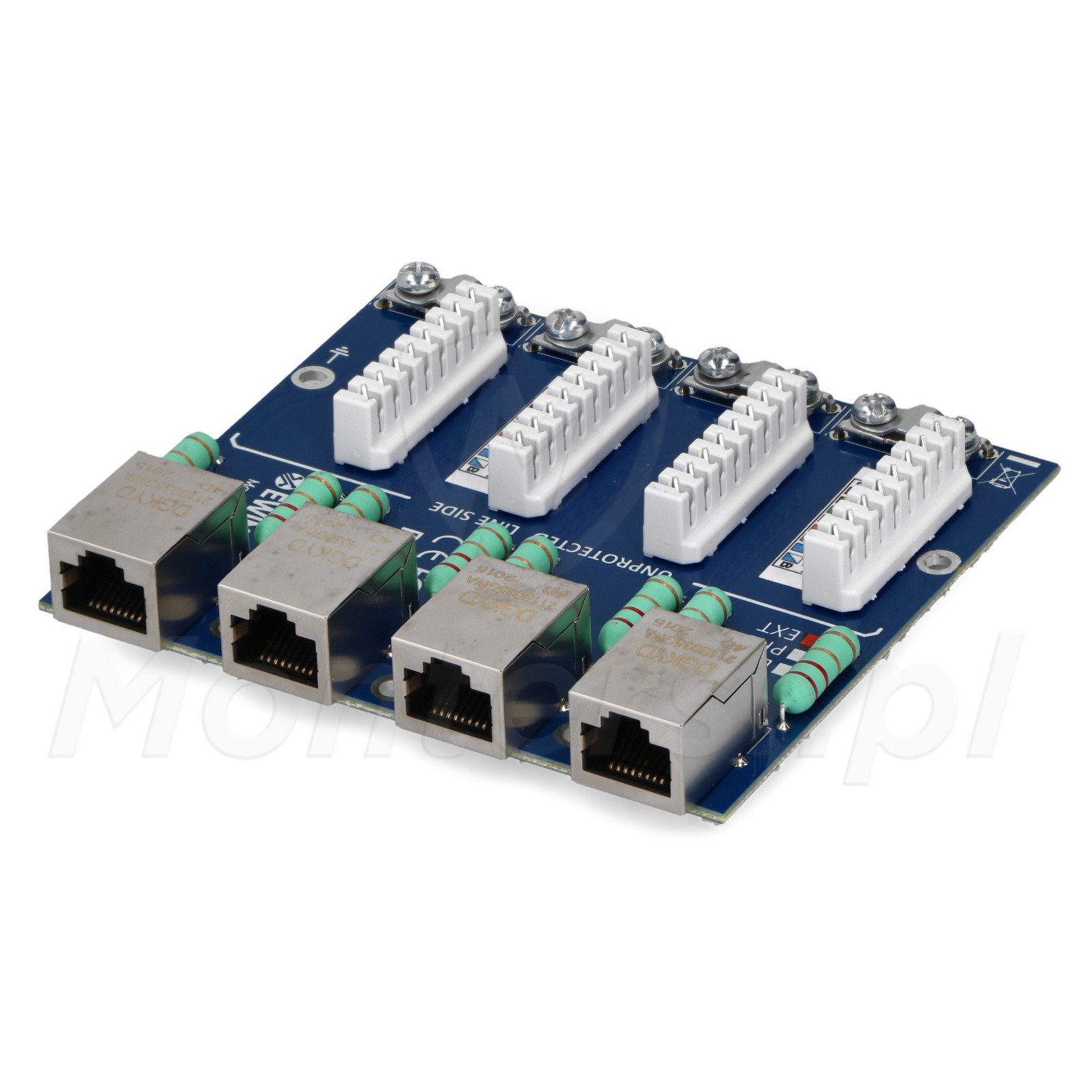

Moduł zabezpieczenia przeciwprzepięciowego PTU-54-EXT/PoE

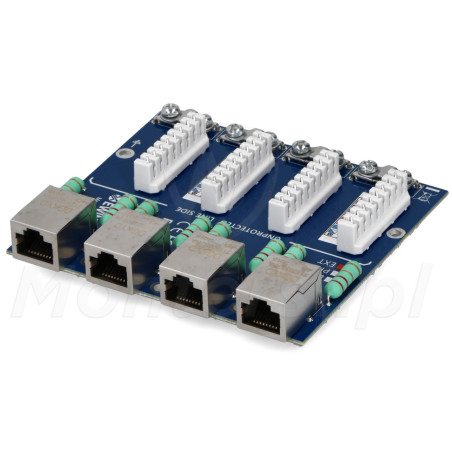

PTU-54-EXT/PoE - moduł zabezpieczenia przeciwprzepięciowego

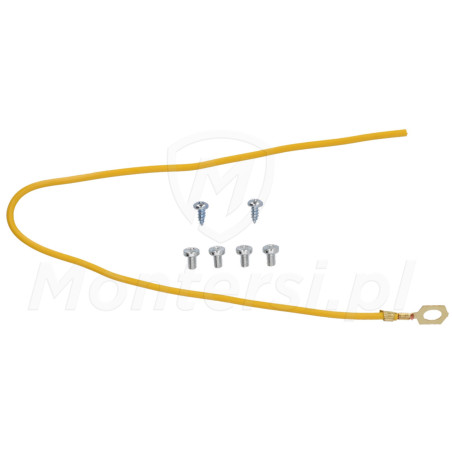

Akcesoria zabezpieczenia przeciwprzepięciowego PTU-54-EXT/PoE

Opis

PTU-54-EXT/PoE - 4-kanałowy moduł zabezpieczenia przeciwprzepięciowego LAN. Zaliczany do serii EXTREME, cechuje się najwyższym stopniem ochrony przeciwprzepięciowej. Dzięki czemu może być z powodzeniem stosowany do ochrony urządzeń montowanych na zewnątrz budynków, na konstrukcjach metalowych, słupach lub w środowisku przemysłowym. Moduł PTU-54-EXT/PoE znajduje szerokie zastosowanie w systemach monitoringu IP, do ochrony kamer, switchy i rejestratorów NVR. Można go również wykorzystać do ochrony komputerów, sterowników PLC, innych urządzeń sieci LAN, itp.

Do cech charakterystycznych modułu zabezpieczenia przeciwprzepięciowego PTU-54-EXT/PoE można zaliczyć:

Seria EXTREME - potrójny stopień ochrony
Super-szybki bezpiecznik MOSFET z automatycznym resetem (nie używany w obwodach PoE)
Wbudowane złącza LSA (Krone)
Skuteczna praca w sieci LAN fast ethernet (10 / 100 M)
Zgodność z okablowaniem: kategoria 5, 5e i 6
Ochrona linii zasilających PoE standardów 802.3af / 802.3at / 802.3bt-typ 3 (HiPoE, UPOE)
Obwody chroniące urządzenia zasilane przez pasywne lub aktywne linie PoE
Montaż w obudowie RACK 19"

Seria EXTREME

Najwyższy stopień ochrony przepięciowej

Cechą charakterystyczną zabezpieczenia zaliczanego do serii EXTREME jest potrójny stopień ochrony:

Dioda transil - zapewnia ochronę przed szybkim wzrostem napięcia na poszczególnych parach skrętki UTP. Chroni również przed przepięciami elektrostatycznymi i działaniem paralizatorów elektronicznych
Ochronnik gazowy (GDT) - rezystory dużej mocy, spełniające rolę linii opóźniającej. Eliminują przepięcia elektrostatyczne oraz bezpośredni przepływ dużych prądów udarowych
MOSFET - super-szybkie bezpieczniki automatyczne, wykonane w technologii MOSFET. Bezpiecznik wykrywa nagły impuls prądu i błyskawicznie rozłącza obwód (w czasie około 1 us). Po zdławieniu przepięcia, połączenia jest przywracane i zabezpieczenie PTU-54-EXT/PoE działa normalnie

Dodatkową zaleta technologii MOSFET jest wysoka skuteczność eliminacji przepięć powstałych wewnątrz linii transmisyjnych. Cechują się one również niską podatnością na uszkodzenia wywołane długotrwałym działaniem prądów udarowych.

Złącza LSA (Krone)

Duża wytrzymałość udarowa

Zastosowane w module złącza LSA (Krone) cechują wyższą wytrzymałością udarową, w porównaniu do gniazd RJ-45. Cecha ta jest istotna w przypadku wystąpienia przepięcia o dużej wartości udarowej, które mogłoby uszkodzić urządzenia podłączone do standardowych zabezpieczeń przeciwprzepięciowych.

Ilość kanałów: 4
Do linii: IP
Do systemów: Monitoring IP i sieci LAN
Wejście: 4x złącze LSA (Krone)
Wyjście: 4x RJ-45
Zgodność z sieciami: 100 Base-T
Stopnie ochrony: 3 - MOSFET, GDT, Transil
Poziom ochrony linia-linia: Dane: 8 V, PoE: 93 V
Poziom ochrony linia-ziemia: 600 V, 2.5 kA (max)
Napięcie znamionowe linia-linia: Dane: 3.3 V, PoE: 58 V
Napięcie znamionowe linia-ziemia: 90 V
Maksymalny prąd piorunowy Iimp: 1 kA
Chronione standardy PoE: 802.3af, 802.3at, 802.3bt-typ 3
Szybkość odprzęgania: 1 us
Montaż: Obudowa RACK 19"
Wymiary: 100 x 90 x 18 mm
