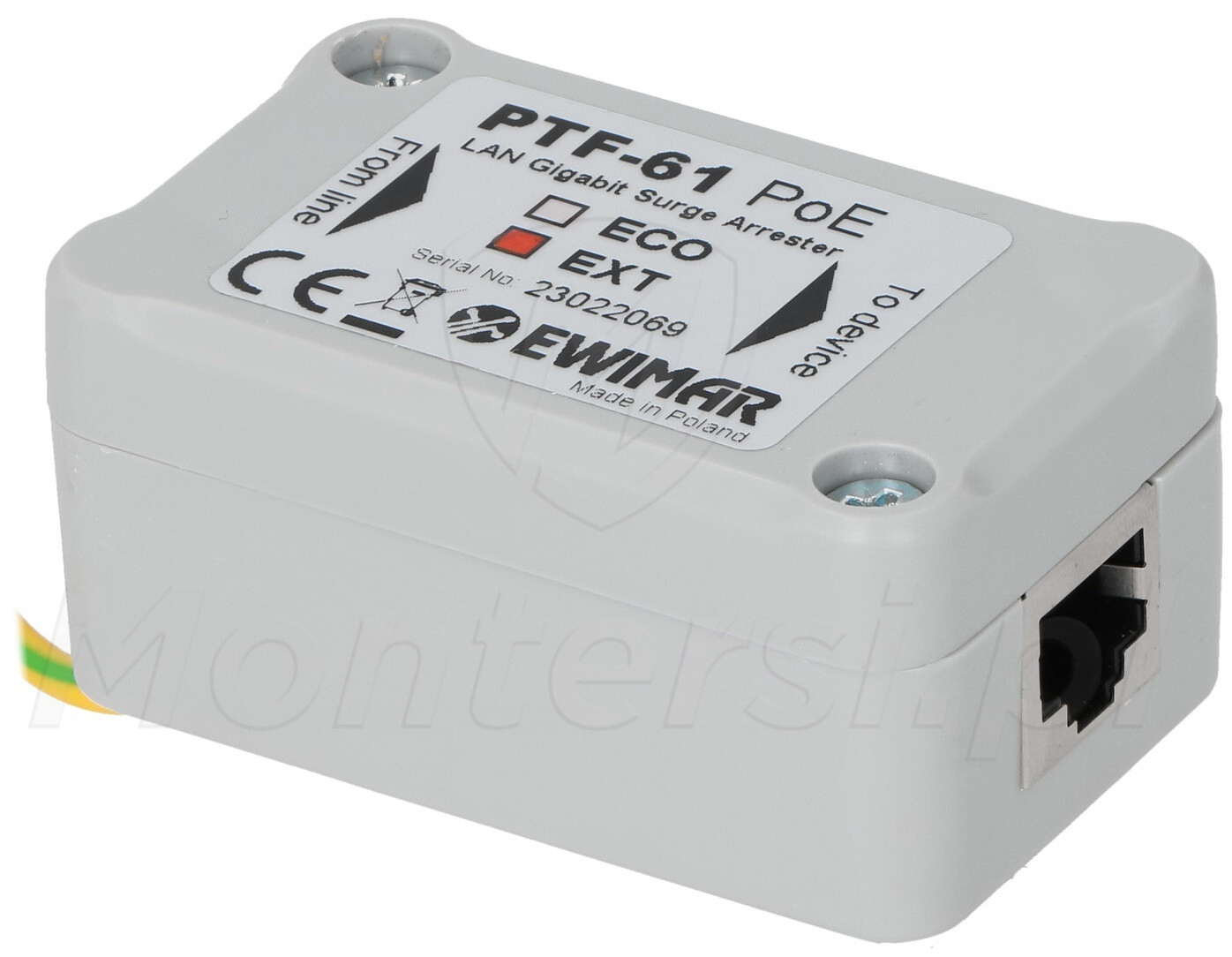

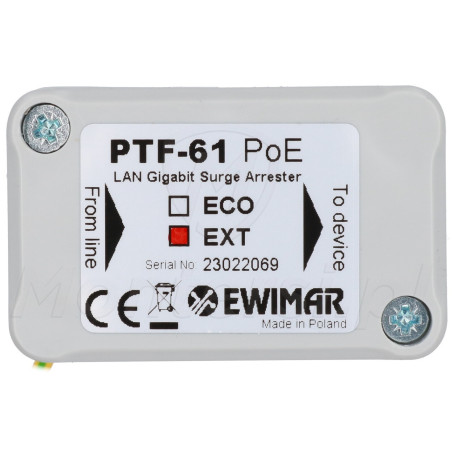

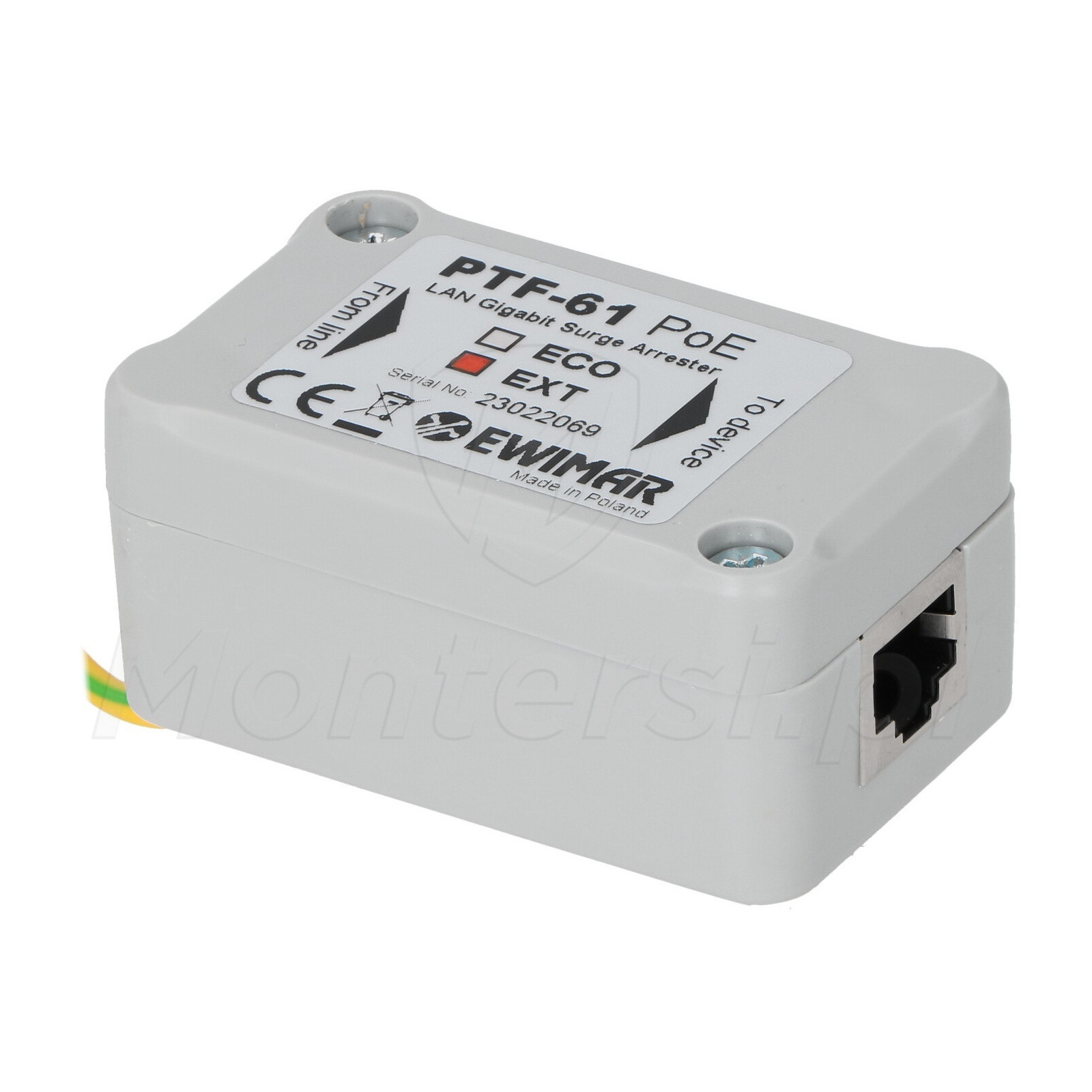

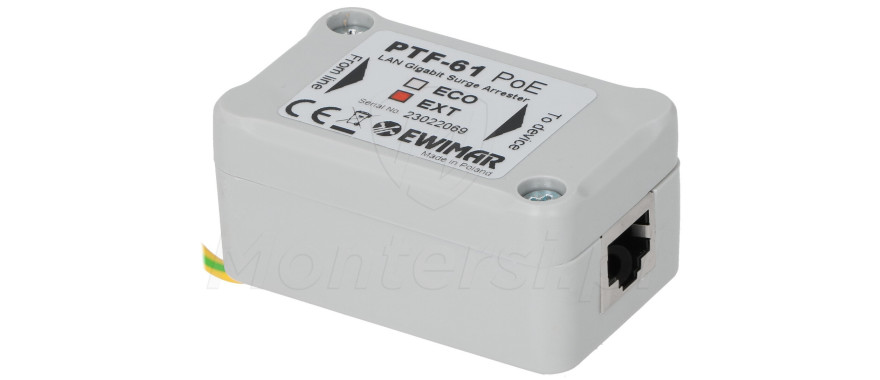

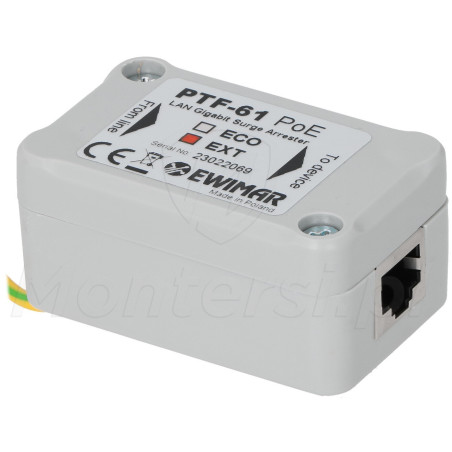

PTF-61-EXT/PoE/DIN - Zabezpieczenie przeciwprzepięciowe

Kod: 33667

Mało

Czas realizacji:

24h

416,97 zł

netto: 339,00 zł

Ilość kanałów: 1
Do systemów: Monitoring IP i sieci LAN
Wejście: 1x gniazdo ekranowane RJ-45
Wyjście: 1x gniazdo ekranowane RJ-45
Zgodność z sieciami: 10 Base-T / 100 Base-T / 1000 Base-T / 1000 Base-TX
Stopnie ochrony: 3 - MOSFET, GDT, Transil
Poziom ochrony linia-linia: Dane: 8 V / 2 kA, PoE: 75 V / 73 A
Poziom ochrony linia-ziemia: 600 V / 2.5 kA (max)
Maksymalny prąd piorunowy Iimp: 1 kA
Napięcie znamionowe linia-linia: Dane: 3.3 V, PoE: 58 V
Napięcie znamionowe linia-ziemia: 90 V
Maksymalny prąd PoE: 300 mA / linię
Temperatura pracy: -30...+60 °C
Obudowa: IP54

wszystkie parametry

PTF-61-EXT/PoE/DIN - Zabezpieczenie przeciwprzepięciowe

Opis

PTF-61-EXT/PoE/DIN - 1-kanałowy ogranicznik przepięć, przeznaczony do ochrony urządzeń pracujących w sieciach Gigabit Ethernet. Znajduje szerokie zastosowanie w sieciach LAN, umożliwiając skuteczną ochronę przed przepięciami linii transmisji danych i zasilania . Do cech charakterystycznych ogranicznika PTF-61-EXT/PoE można zaliczyć:

Seria EXTREAME - potrójny stopień ochrony, zapewniający najwyższą skuteczność
Zgodność z okablowaniem kategorii 5 / 5e / 6
Obsługa standardów 10 Base-T / 100 Base-T / 1000 Base-T / 1000 Base-TX
Ochrona linii zasilających każdego standardu PoE (w tym Hi PoE)
Bezpośrednie odprowadzenie dużych ładunków udarowych indywidualnie z każdej żyły przewodu
Ochrona zasilaczy PoE przed uszkodzeniami wywołanymi wyładowaniami atmosferycznymi
Obudowa z uchwytem umożliwiającym montaż na szynie DIN

Uwaga!

Aby ogranicznik działał prawidłowo, konieczne jest jego podłączenie do dobrze uziemionej linii PE

Zastosowanie:

Ogranicznik PTF-61-EXT/PoE/DIN sprawdza się świetnie w systemach monitoringu IP, zapewniając dodatkową ochronę kamer. Jest on szczególnie użyteczny w okresie letnim, zapewniając ochronę kamer przed skutkami bliskiego uderzenia pioruna. Może on być również wykorzystany do realizacji ochrony komputerów, sterowników PLC, transmiterów radiowych, urządzeń internetu rzeczy i nie tylko. Modele zaliczane do serii EXTREAME, zapewniają najwyższy stopień ochrony przeciwprzepięciowej. Przez co są one doskonałe do realizacji ochrony kamer montowanych na:

Masztach
Metalowych słupkach
Metalowych konstrukcjach budynków

Seria EXTREME

Najwyższy stopień ochrony przepięciowej

Cechą charakterystyczną zabezpieczenia zaliczanego do serii EXPTREAM jest potrójny stopień ochrony:

Dioda transil - zapewnia ochronę przed szybkim wzrostem napięcia na poszczególnych parach skrętki UTP. Chroni również przed przepięciami elektrostatycznymi i działaniem paralizatorów elektronicznych
Ochronnik gazowy (GDT) - rezystory dużej mocy, spełniające rolę linii opóźniającej. Eliminują przepięcia elektrostatyczne oraz bezpośredni przepływ dużych prądów udarowych
MOSFET - super-szybkie bezpieczniki automatyczne, wykonane w technologii MOSFET. Bezpiecznik wykrywa nagły impuls prądu i błyskawicznie rozłącza obwód. Po zdławieniu przepięcia, połączenia jest przywracane i zabezpieczenie PTF-61-EXT/PoE/DIN działa normalnie

Dodatkową zaleta technologii MOSFET jest wysoka skuteczność eliminacji przepięć powstałych wewnątrz linii transmisyjnych. Cechują się one również niską podatnością na uszkodzenia wywołane długotrwałym działaniem prądów udarowych.

Miejsce instalacji

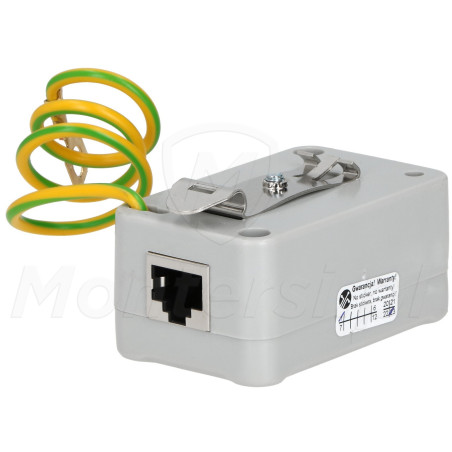

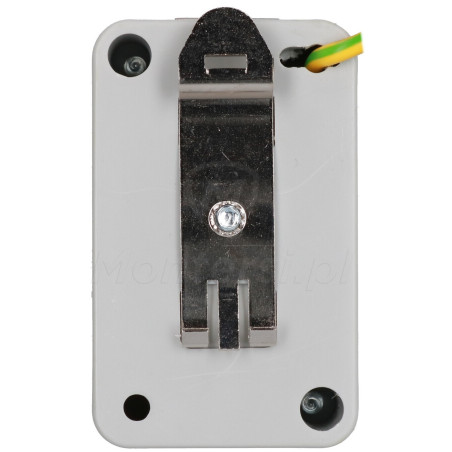

Wygodny montaż na szynie DIN

Na wyposażeniu modelu znajduje się uchwyt, umożliwiający przymocowanie do szyny DIN typu TH35 (35 mm). Umożliwia on montaż w większości obudów, służących do integracji systemów SSWiN, CCTV, itp.
