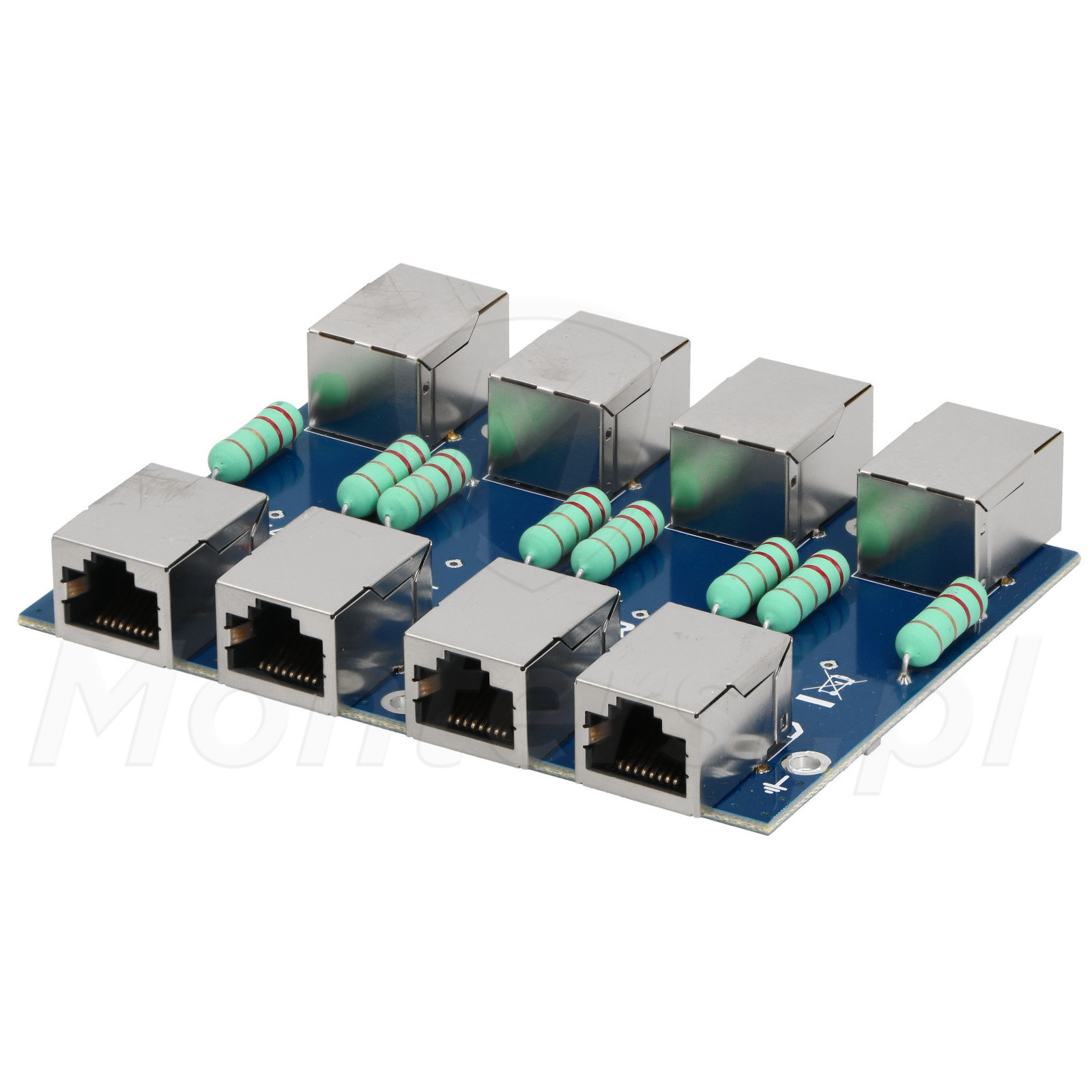

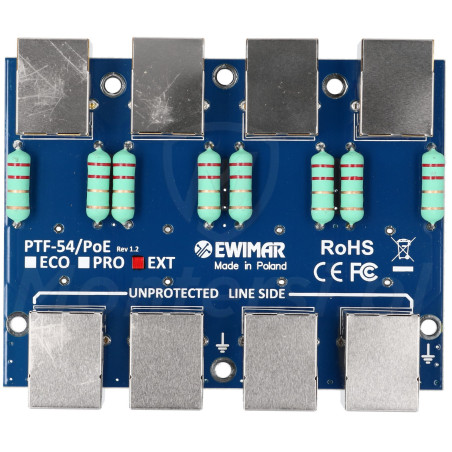

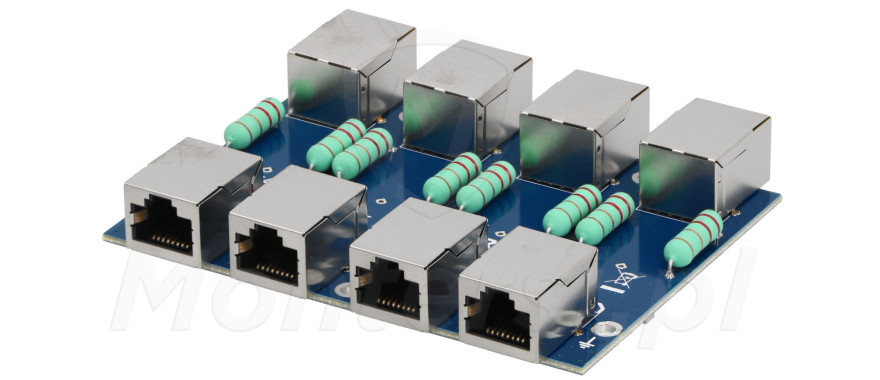

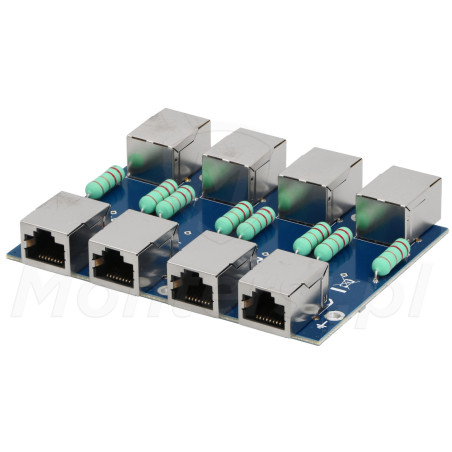

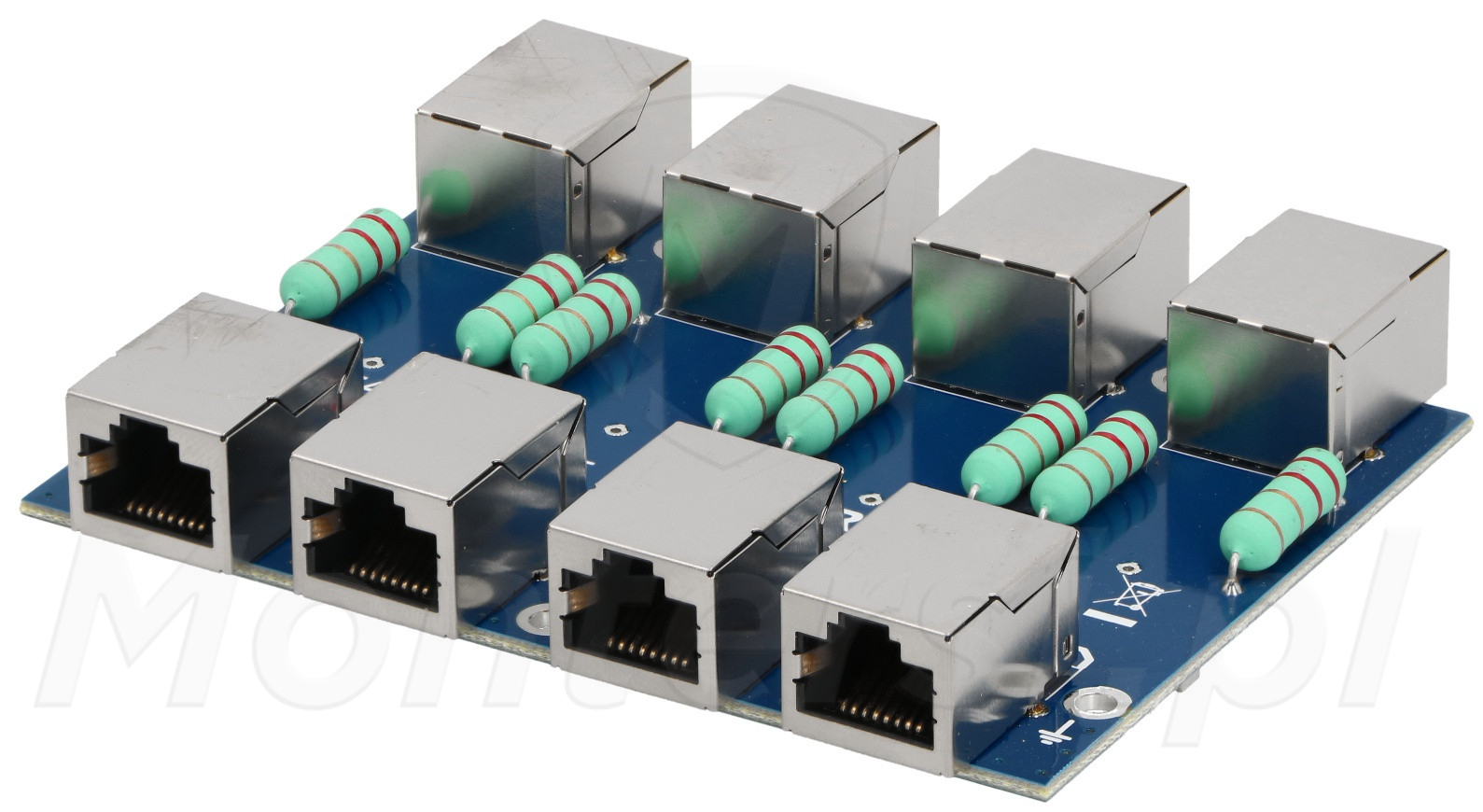

PTF-54-EXT/PoE -4-kanałowe zabezpieczenie przeciwprzepięciowe do sieci LAN

Kod: 24178

Parametry techniczne:

Poziom ochrony: <8V
Prąd wyładowczy: 2kA
Czas reakcji: 1 us
Rezystancja zabezpieczenia: 6 Ohm
Ilość wejść: 4
Ilość wyjść: 4
Typ wejść: RJ45 Ekranowane
Typ wyjść: RJ45 Ekranowane
Temperatura pracy: -30...+60 °C
Wymiary: 100 x 75 x 15 mm

Mało

Czas realizacji:

24h

552,27 zł

netto: 449,00 zł

PTF-54-EXT/PoE - 4-kanałowe zabezpieczenie przeciwprzepięciowe do sieci LAN. Przy jego pomocy możliwa jest realizacja skutecznej ochrony przepięciowej takich urządzeń jak np. kamery IP, routery lub switche.

Do cech charakterystycznych modelu PTF-54-EXT/PoE można zaliczyć:

Ochronę do 4 urządzeń w jednym czasie

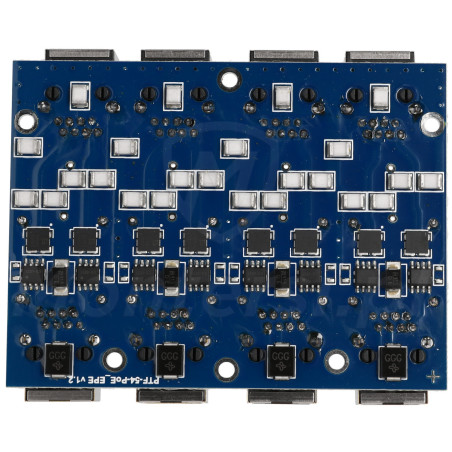

3 stopnie ochrony - ochronnik gazowy, bezpiecznik MOSFET, mostek ochronny
Szybkie bezpieczniki MOSFET z automatycznym resetem
Odizolowanie warstwy fizycznej LAN (izolacja galwaniczna)
Odporność na uszkodzenia mechaniczne

Parametry techniczne:

Parametry techniczne:

Poziom ochrony: <8V
Prąd wyładowczy: 2kA
Czas reakcji: 1 us
Rezystancja zabezpieczenia: 6 Ohm
Ilość wejść: 4
Ilość wyjść: 4
Typ wejść: RJ45 Ekranowane
Typ wyjść: RJ45 Ekranowane
Temperatura pracy: -30...+60 °C
Wymiary: 100 x 75 x 15 mm

Technologia MOSFET

Natychmiastowa ochrona urządzeń

PTF-54-EXT/PoE wykorzystuje super-szybkie bezpieczniki automatyczne, wykonane w technologii MOSFET. Gwarantują one skuteczną ochronę urządzeń przed gwałtownymi impulsami, które mogą powstawać podczas wyładowań atmosferycznych. Bezpiecznik MOSFET wykrywa wzrost natężenia prądu i błyskawicznie rozłącza obwód - w czasie około 1 us.

Główne funkcje bezpieczeństwa

Uziemienie obwodów

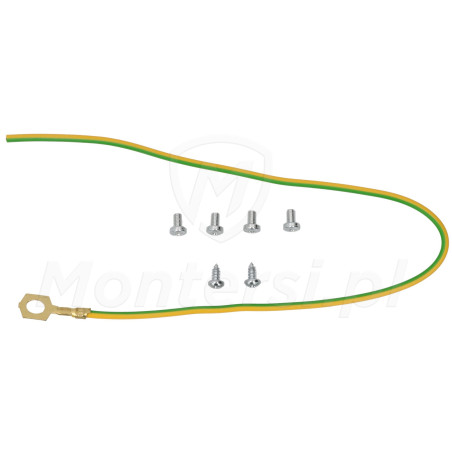

Uziemienie modułu PTF-54-EXT/PoE w przypadku montażu w obudowie RACK, odbywa się za pomocą śrub montażowych obudowy. Ewentualna rozbudowa lub wymiana modułu jest bardzo łatwa i nie wymaga dodatkowych czynności. Podłączenie całego urządzenia do uziemienia wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego.

Montaż naścienny lub RACK

Uniwersany moduł ochronny

Moduł PTF-54-EXT/PoE został zaprojektowany do pracy w dedykowanej obudowie PTF-5-BOX. Może wtedy zabezpieczyć do 4 lini. Obudowa montowana jest naściennie za pomocą kołków montażowych. Alternatywnie moduł można zamontować w dedykowanym patch panelu, montowanym do szaf RACK. Takie rozwiązanie pozwala zainstalować w patch panelu do 4 modułów PTF-54-EXT/PoE co pozwala na zwiększenie ilości chronionych linii do 16.

Uwaga !

Urządzenia serii PTF nie powinny być używane w połączeniu z popularnymi patch panelami, wykorzystującymi złącza LSA, ponieważ wytrzymałość udarowa ich obwodów jest bardzo mała i łatwo mogą ulec uszkodzeniu. Zalecane jest zakończenie przewodów LAN modułami typu KEYSTONE.
