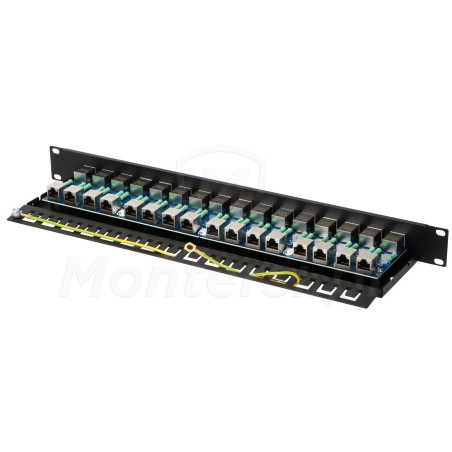

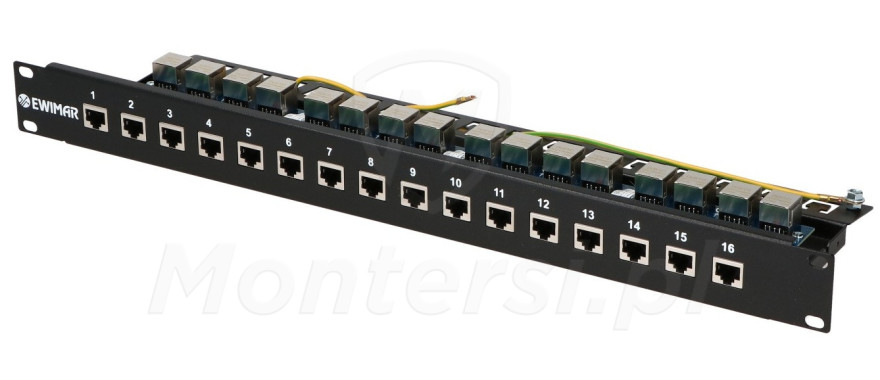

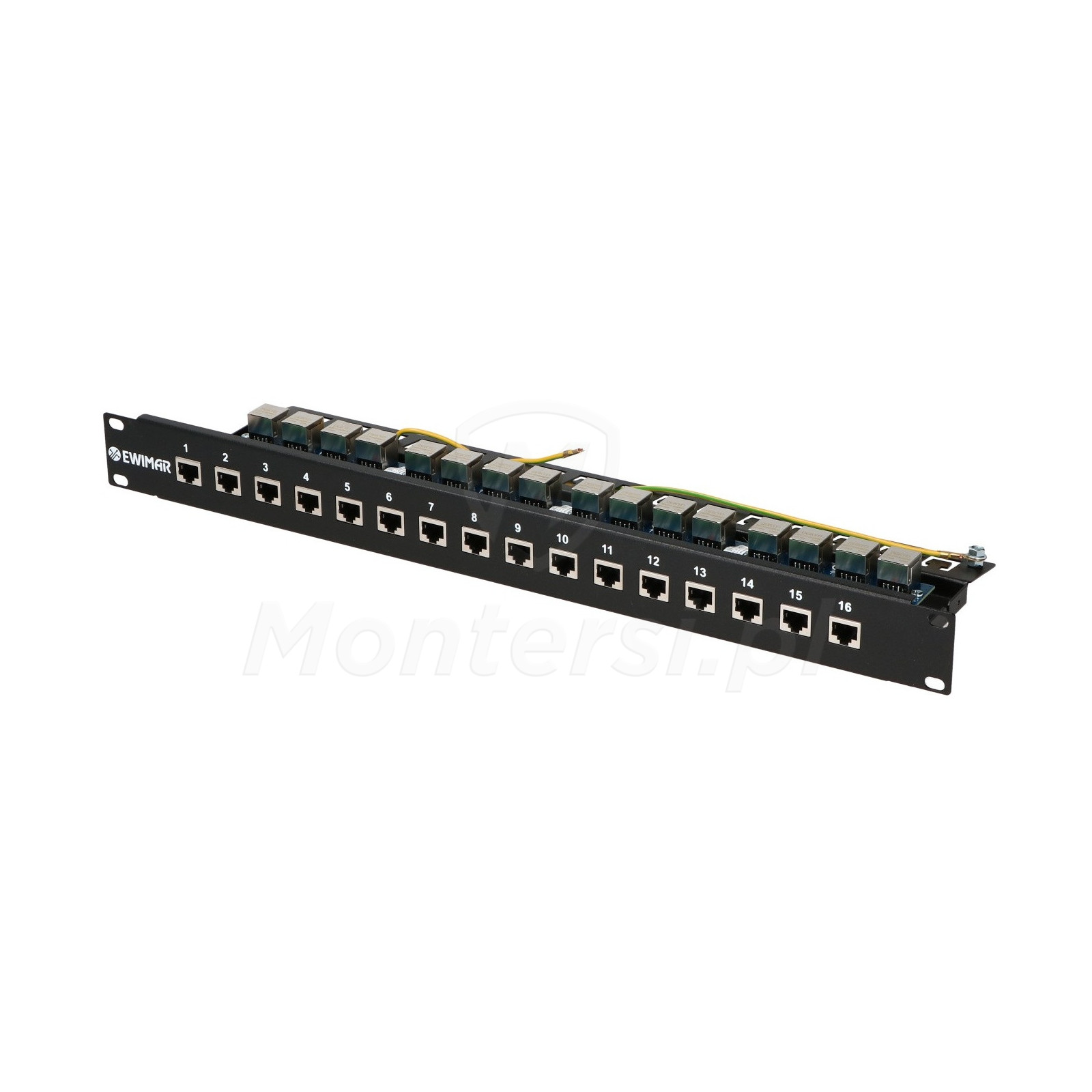

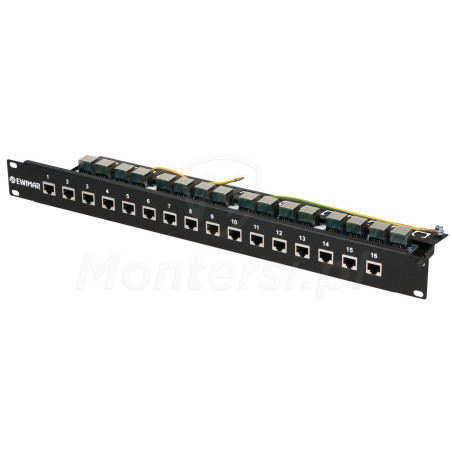

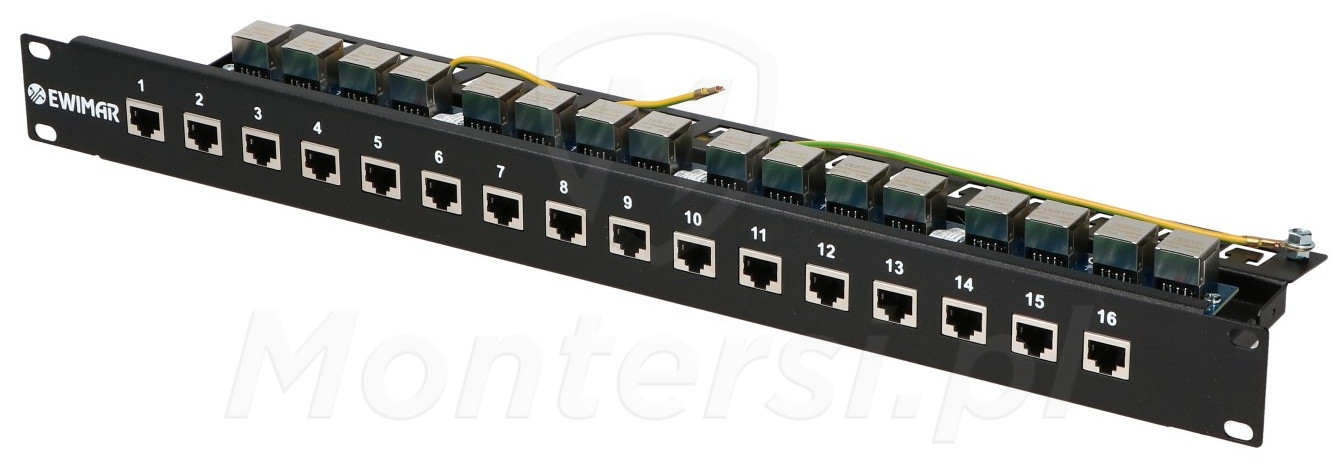

PTF-516R-PRO/PoE - Zabezpieczenie przeciwprzepięciowe

Kod: 30360

Na zamówienie

Czas realizacji:

72h

1 586,70 zł

netto: 1 290,00 zł

Ilość kanałów: 16 LAN
Stopnie ochrony: 2 (GDT, TVS)
Napięcie znamionowe linia-ziemia: 90 V DC
Napięcie znamionowe linia-linia: 3,3 V DC
Napięcie maksymalne linia-linia: 3,5 V DC
Napięcie maksymalne linia-ziemia: 110 V DC
Chronione standardy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Maksymalny prąd piorunowy Iimp: 1 kA
Temperatura pracy: -30...+50 °C
Wymiary: 480 x 41 x 130 mm

wszystkie parametry

Darmowa dostawa

Opis

PTF-516R-PRO/PoE - Ogranicznik przepięć 16 kanałów sieci LAN / IP-CCTV. Przy jego pomocy możliwa jest realizacja skutecznej ochrony przepięciowej takich urządzeń jak np. kamery IP, routery lub switche. Modele zaliczane do serii PROFESSIONAL cechują się podwyższoną skutecznością ochrony, które zapewniają 2 stopnie ochrony

Do cech charakterystycznych modelu PTF-516R-Pro/PoE można zaliczyć:

Ochronę do 16 urządzeń w tym samym czasie
Wymienne moduły 4-kanałowe
2 stopnie ochrony
Ochrona linii transmisyjnych danych i zasilania PoE
Odizolowanie warstwy fizycznej LAN (izolacja galwaniczna)
Montaż w szafie RACK 19

Modułowa konstrukcja

Możliwość wymiany części urządzenia

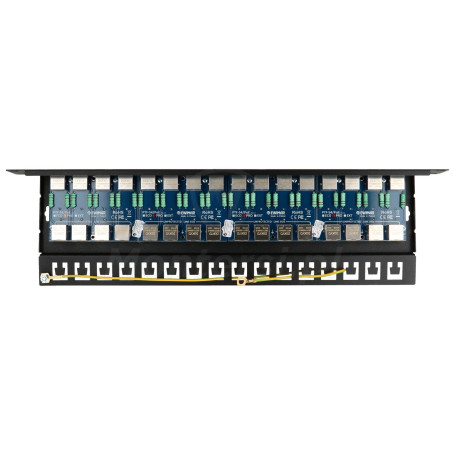

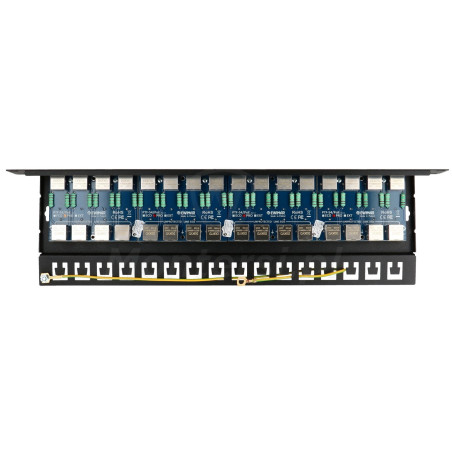

Moduł zabezpieczenia PTF-516R-PRO/PoE zbudowano w oparciu o 4 wymienne moduły, umieszczone w tej samej obudowie. Takie rozwiązanie umożliwia łatwą wymianę pojedynczego modułu w przypadku jego uszkodzenia lub użycia modułu innej serii.

Seria PROFESSIONAL

Podwyższony stopień ochrony

Cechą charakterystyczną zabezpieczenia zaliczanego do serii PROFESSIONAL jest podwójny stopień ochrony:

Dioda transil - zapewnia ochronę przed szybkim wzrostem napięcia na poszczególnych parach skrętki UTP. Chroni również przed przepięciami elektrostatycznymi i działaniem paralizatorów elektronicznych
Ochronnik gazowy (GDT) - rezystory dużej mocy, spełniające rolę linii opóźniającej. Eliminują przepięcia elektrostatyczne oraz bezpośredni przepływ dużych prądów udarowych

Główne funkcje bezpieczeństwa

Uziemienie obwodów

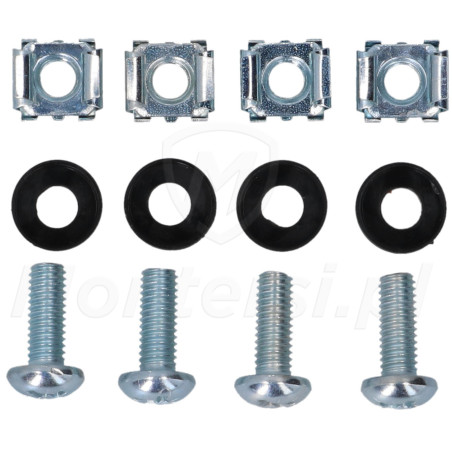

Uziemienie modułu PTF-516R-PRO/PoE w przypadku montażu w szafach RACK, podłączenie całego urządzenia do uziemienia wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego znajdującego się na konstrukcji szafy RACK.

Uwaga!

Zabezpieczeń serii PRO nie należy łączyć z popularnymi patch panelami, wykorzystującymi złącza LSA (Krone) ze względu na małą wytrzymałość udarową ich obwodów drukowanych. Jako zakończeń przewodów LAN należy zastosować złącza typu Keystone oraz patchcordy z grubymi żyłami przewodów, najlepiej ekranowane kategorii 6.

Ilość kanałów: 16 LAN
Stopnie ochrony: 2 (GDT, TVS)
Napięcie znamionowe linia-ziemia: 90 V DC
Napięcie znamionowe linia-linia: 3,3 V DC
Napięcie maksymalne linia-linia: 3,5 V DC
Napięcie maksymalne linia-ziemia: 110 V DC
Chronione standardy PoE: zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
Maksymalny prąd piorunowy Iimp: 1 kA
Temperatura pracy: -30...+50 °C
Wymiary: 480 x 41 x 130 mm
