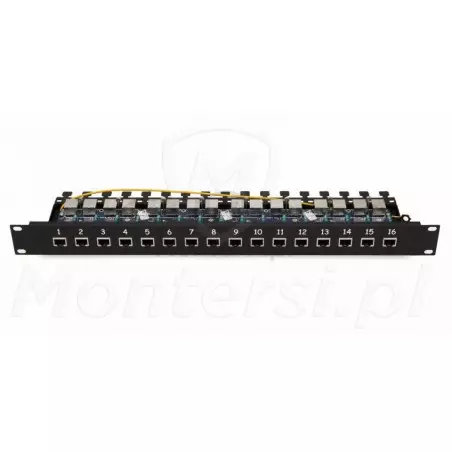

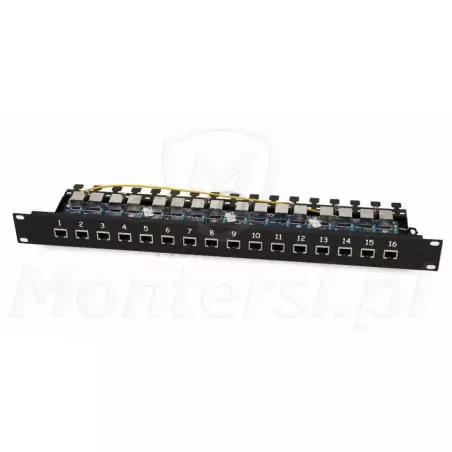

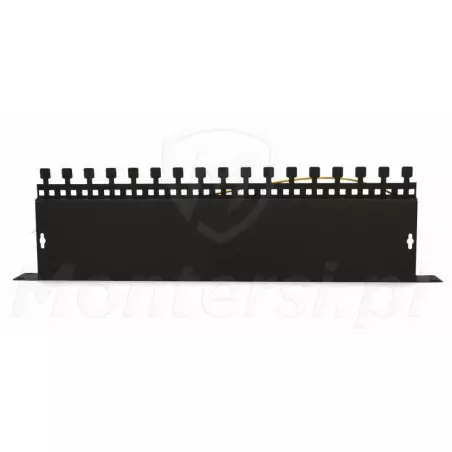

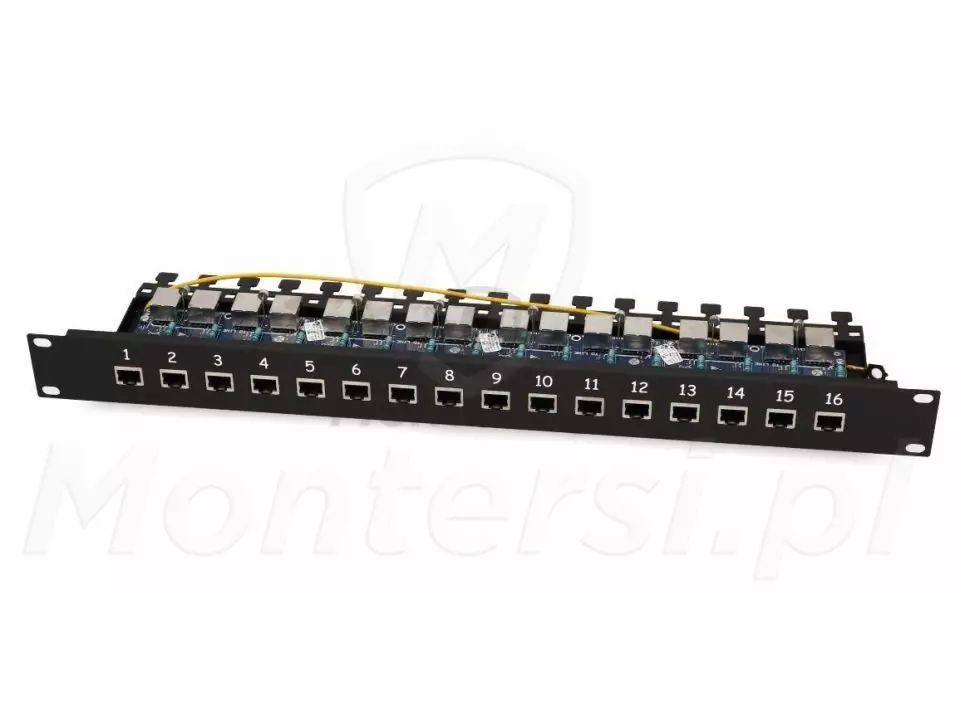

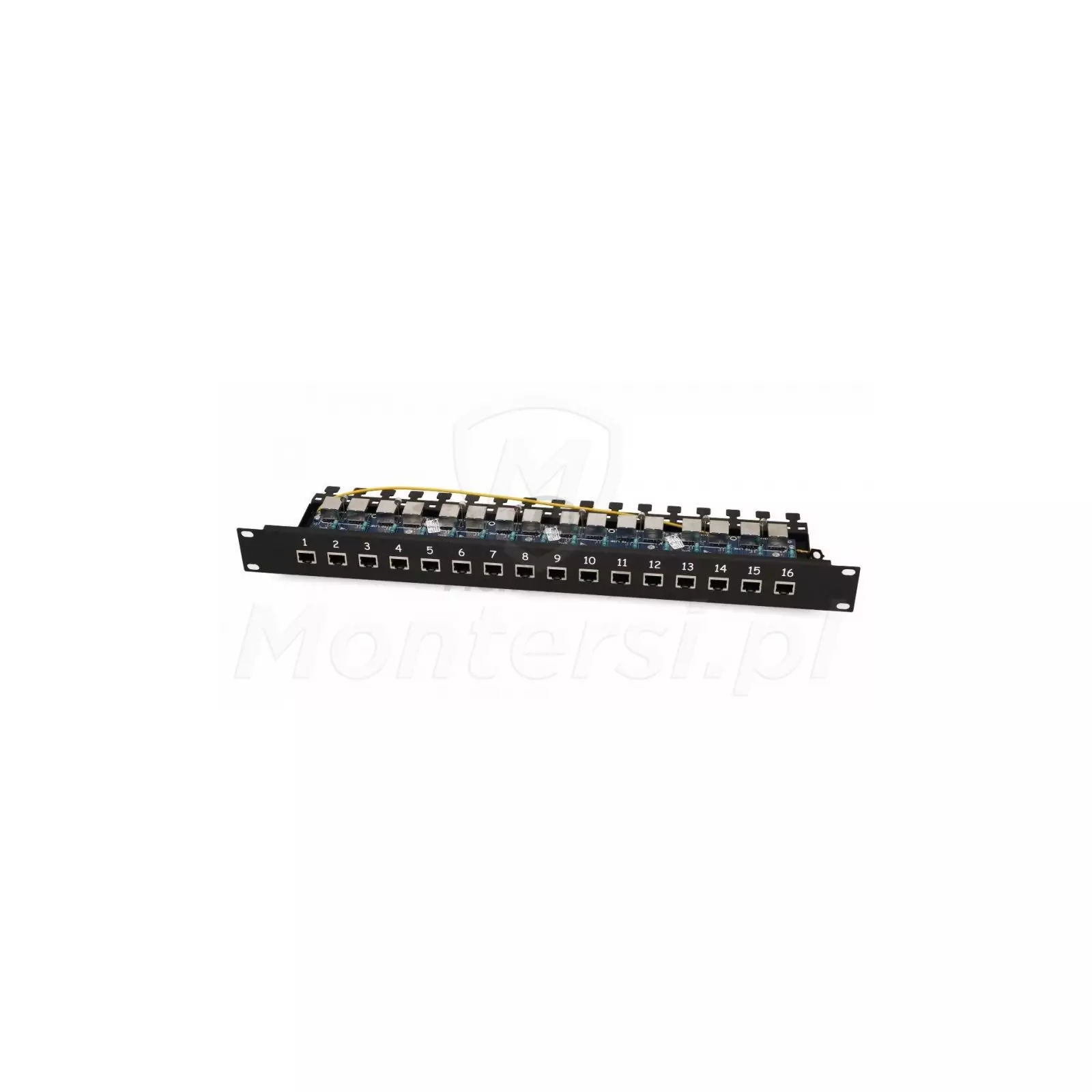

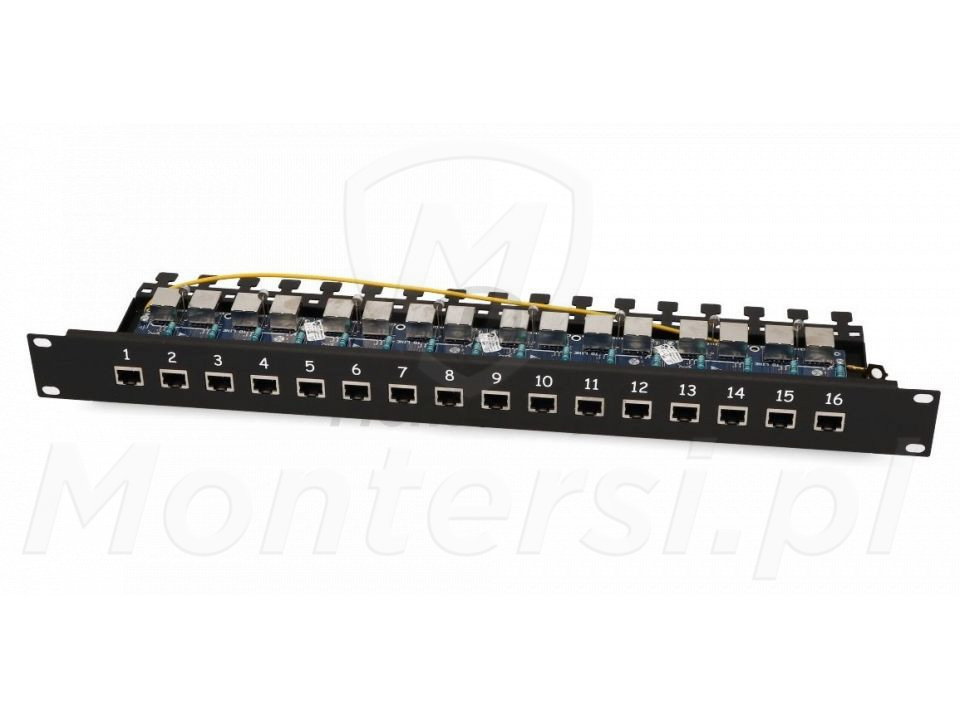

PTF-516R-EXT/PoE - Zabezpieczenie przeciwprzepięciowe

Kod: 24272
Mało
Czas realizacji:
24h
2 435,40 zł
netto: 1 980,00 zł
  • Ilość kanałów: 16 LAN
  • Stopnie ochrony: 3 (GDT, MOSFET, TVS)
  • Napięcie znamionowe linia-ziemia: 90V DC
  • Napięcie znamionowe linia-linia: 3,3V DC
  • Poziom ochrony linia-ziemia: 600V, 2.5kA (max)
  • Napięcie maksymalne linia-linia: 3,5V DC
  • Napięcie maksymalne linia-ziemia: 110V DC
  • Chronione standardy PoE: Zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
  • Maksymalny prąd piorunowy Iimp: 1 kA
  • Temperatura pracy: -30...+60 ºC
  • Wymiary: 480 x 41 x 130 mm
wszystkie parametry
  • Darmowa dostawa
PTF-516R-EXT/PoE - Zabezpieczenie przeciwprzepięciowe
EWIMAR
EWIMAR
PTF-516R-EXT/PoE - Zabezpieczenie przeciwprzepięciowe
PTF-516R-EXT/PoE - Zabezpieczenie przeciwprzepięciowe
PTF-516R-EXT/PoE - Zabezpieczenie przeciwprzepięciowe
PTF-516R-EXT/PoE - Zabezpieczenie przeciwprzepięciowe
PTF-516R-EXT/PoE - Zabezpieczenie przeciwprzepięciowe
Opis

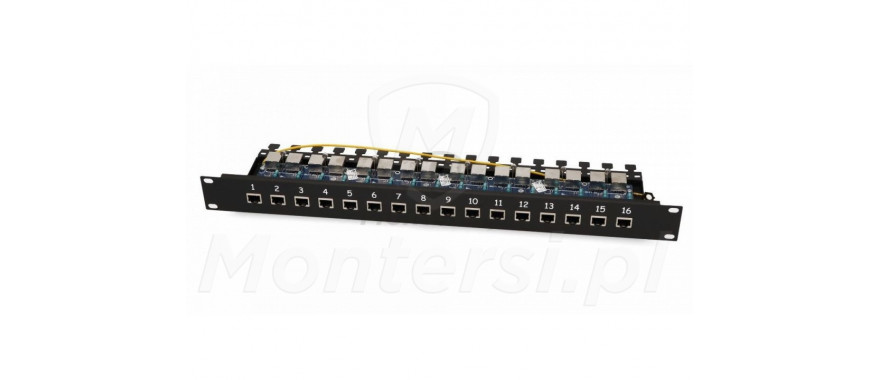

PTF-516R-EXT/PoE - Ogranicznik przepięć 16 kanałów sieci LAN / IP-CCTV. Przy jego pomocy możliwa jest realizacja skutecznej ochrony przepięciowej takich urządzeń jak np. kamery IP, routery lub switche. Zastosowanie ograniczników serii EXTREME po dwóch stronach przewodu, wprowadza na czas przepięcia separację na poziomie do 1700V, zmniejszając tym samym ryzyko uszkodzenia interfejsów sieciowych.

Do cech charakterystycznych modelu PTF-516R-EXT/PoE można zaliczyć:

  • Ochronę do 16 urządzeń w tym samym czasie
  • Wymienne moduły 4-kanałowe
  • 3 stopnie ochrony - ochronnik gazowy, bezpiecznik MOSFET, mostek ochronny
  • Szybkie bezpieczniki MOSFET z automatycznym resetem
  • Odizolowanie warstwy fizycznej LAN (izolacja galwaniczna)

Modułowa konstrukcja

Możliwość wymiany części urządzenia

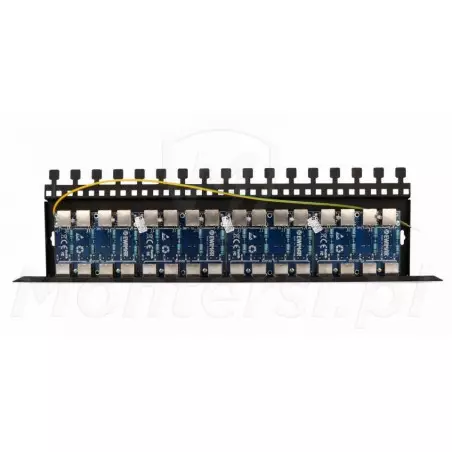

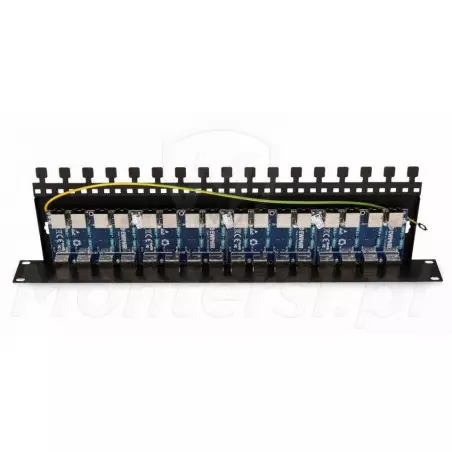

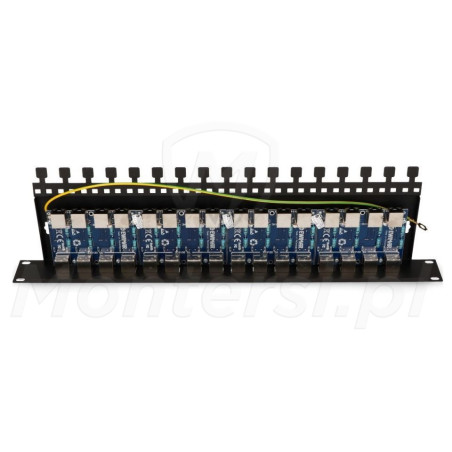

Moduł zabezpieczenia PTF-516R-EXT/PoE zbudowano w oparciu o 4 wymienne moduły, umieszczone w tej samej obudowie. Takie rozwiązanie umożliwia łatwą wymianę pojedynczego modułu w przypadku jego uszkodzenia lub użycia modułu innej serii.

Technologia MOSFET

Natychmiastowa ochrona urządzeń

PTF-516R-EXT/PoE wykorzystuje super-szybkie bezpieczniki automatyczne, wykonane w technologii MOSFET. Gwarantują one skuteczną ochronę urządzeń przed gwałtownymi impulsami, które mogą powstawać podczas wyładowań atmosferycznych. Bezpiecznik MOSFET wykrywa wzrost natężenia prądu i błyskawicznie rozłącza obwód - w czasie około 1 us.

Schemat podłączenia zabezpieczenia przeciwprzepięciowego PTF-516R-EXTPoE

Główne funkcje bezpieczeństwa

Uziemienie obwodów

Uziemienie modułu PTF-516R-EXT/PoE w przypadku montażu w szafach RACK, podłączenie całego urządzenia do uziemienia wykonywane jest za pomocą dołączonego przewodu, mocowanego do wspólnego punktu uziemiającego znajdującego się na konstrukcji szafy RACK.

Uwaga!

Zabezpieczeń serii EXT nie należy łączyć z popularnymi patch panelami, wykorzystującymi złącza LSA (Krone) ze względu na małą wytrzymałość udarową ich obwodów drukowanych. Jako zakończeń przewodów LAN należy zastosować złącza typu Keystone oraz patchcordy z grubymi żyłami przewodów, najlepiej ekranowane kategorii 6.

  • Ilość kanałów: 16 LAN
  • Stopnie ochrony: 3 (GDT, MOSFET, TVS)
  • Napięcie znamionowe linia-ziemia: 90V DC
  • Napięcie znamionowe linia-linia: 3,3V DC
  • Poziom ochrony linia-ziemia: 600V, 2.5kA (max)
  • Napięcie maksymalne linia-linia: 3,5V DC
  • Napięcie maksymalne linia-ziemia: 110V DC
  • Chronione standardy PoE: Zgodny z IEEE 802.3af/at/bt-typ 3 (HiPoE, UPOE)
  • Maksymalny prąd piorunowy Iimp: 1 kA
  • Temperatura pracy: -30...+60 ºC
  • Wymiary: 480 x 41 x 130 mm
