PTF-51-EXT/PoE/Micro - Zabezpieczenie przeciwprzepięciowe

Kod: 22211

166,05 zł

netto: 135,00 zł

Ilość kanałów: 1
Do linii: IP
Do systemów: monitoring IP i sieci LAN
Wejście: 1x gniazdo RJ-45
Wyjście: 1x wtyk RJ-45 na przewodzie
Zgodność z sieciami: 100 Base-T
Stopnie ochrony: 3 - MOSFET, GDT, Transil
Poziom ochrony linia-linia: Dane: 10 V DC / 2 kA, PoE: 93 V DC / 73 A
Poziom ochrony linia-ziemia: 600 V DC / 2.5 kA
Napięcie znamionowe linia-linia: Dane: 6 V DC, PoE: 56 V DC
Napięcie znamionowe linia-ziemia: 90 V DC
Chronione standardy PoE: 802.3af / 802.3at
Maksymalny prąd PoE: 300 mA / linię
Szybkość odprzęgania: 1 us

wszystkie parametry

Obecnie brak na stanie

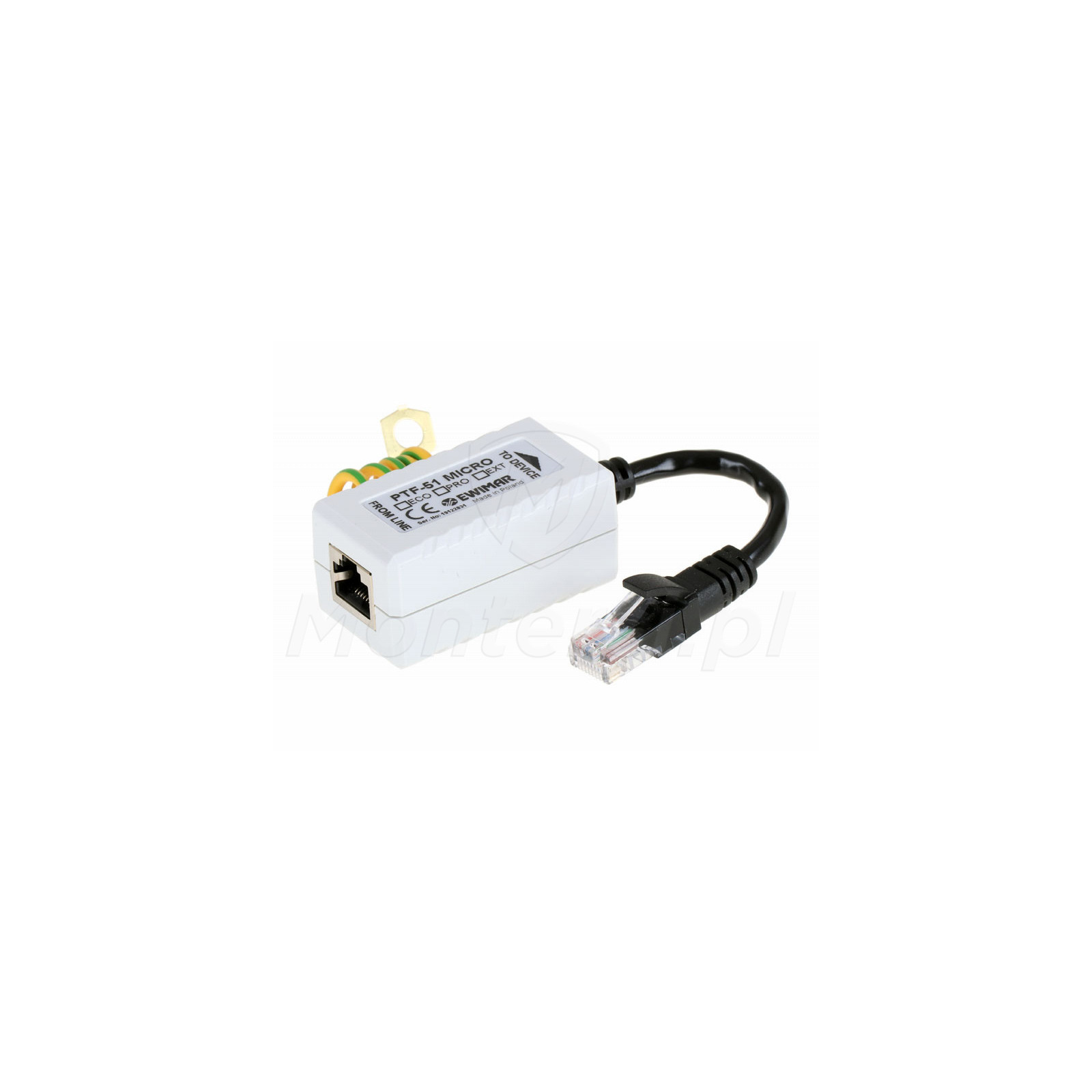

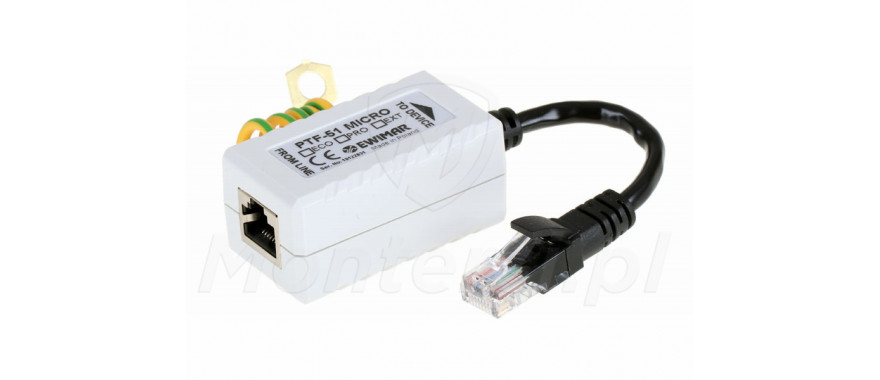

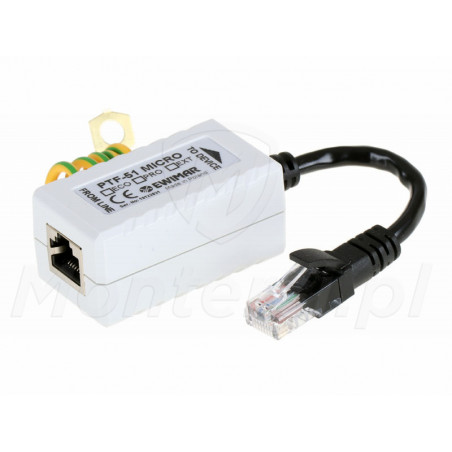

Zabezpieczenie przeciwprzepięciowe PTF-51-EXT/PoE/Micro

Opis

PTF-51-EXT/PoE/Micro - 1-kanałowy ogranicznik przepięć, dedykowany do pracy w sieci LAN fast ethernet (10 / 100 M). Przy jego pomocy można w skuteczny sposób zrealizować ochronę linii transmisji danych i zasilania PoE, przed przepięciami. Przez co sprawdza się on świetnie w systemach monitoringu IP, do realizacji ochrony kamer i podłączonych do nich switchy.

Cechy charakterystyczne ogranicznika przepięć PFT-51-EXT/PoE/Micro:

Seria EXTREAME - potrójny stopień ochrony
Super-szybki bezpiecznik MOSFET z automatycznym resetem
Ochrona linii zasilających PoE standardów 802.3af / 802.3at
Wysoki poziom ochrony linia-ziemia - odprowadza do ziemi ładunek o wartości do 2 kA
Niewielkie wymiary, dzięki którym ogranicznik można bez większych problemów umieścić w środku puszki montażowej

Uwaga!

Aby ogranicznik działał prawidłowo, konieczne jest jego podłączenie do dobrej jakości uziemienia lub przewodu ochronnego PE (w przypadku braku uziemienia).

Zastosowanie

Ogranicznik PTF-51-EXT/PoE/Micro sprawdza się świetnie w systemach monitoringu IP, zapewniając dodatkową ochronę kamer. Jest on szczególnie użyteczny w okresie letnim, zapewniając ochronę kamer przed skutkami bliskiego uderzenia pioruna. Modele zaliczane do serii EXTREAME, zapewniają najwyższy stopień ochrony przeciwprzepięciowej. Przez co są one doskonałe do realizacji ochrony kamer montowanych na:

Masztach
Metalowych słupkach
Metalowych konstrukcjach budynków

Seria EXTREME

Najwyższy stopień ochrony przepięciowej

Cechą charakterystyczną zabezpieczenia zaliczanego do serii EXPTREAM jest potrójny stopień ochrony:

Dioda transil - zapewnia ochronę przed szybkim wzrostem napięcia na poszczególnych parach skrętki UTP. Chroni również przed przepięciami elektrostatycznymi i działaniem paralizatorów elektronicznych
Ochronnik gazowy (GDT) - rezystory dużej mocy, spełniające rolę linii opóźniającej. Eliminują przepięcia elektrostatyczne oraz bezpośredni przepływ dużych prądów udarowych
MOSFET - super-szybkie bezpieczniki automatyczne, wykonane w technologii MOSFET. Bezpiecznik wykrywa nagły impuls prądu i błyskawicznie rozłącza obwód (w czasie około 1 us). Po zdławieniu przepięcia, połączenia jest przywracane i zabezpieczenie PTF-51-EXT/PoE/Micro działa normalnie

Dodatkową zaleta technologii MOSFET jest wysoka skuteczność eliminacji przepieć powstałych wewnątrz linii transmisyjnych. Cechują się one również niską podatnością na uszkodzenia wywołane długotrwałym działaniem prądów udarowych.

Ilość kanałów: 1
Do linii: IP
Do systemów: monitoring IP i sieci LAN
Wejście: 1x gniazdo RJ-45
Wyjście: 1x wtyk RJ-45 na przewodzie
Zgodność z sieciami: 100 Base-T
Stopnie ochrony: 3 - MOSFET, GDT, Transil
Poziom ochrony linia-linia: Dane: 10 V DC / 2 kA, PoE: 93 V DC / 73 A
Poziom ochrony linia-ziemia: 600 V DC / 2.5 kA
Napięcie znamionowe linia-linia: Dane: 6 V DC, PoE: 56 V DC
Napięcie znamionowe linia-ziemia: 90 V DC
Chronione standardy PoE: 802.3af / 802.3at
Maksymalny prąd PoE: 300 mA / linię
Szybkość odprzęgania: 1 us
Maksymalny prąd piorunowy Iimp: 1 kA
Obudowa: IP54
Wymiary: 51 x 31 x 24 mm
