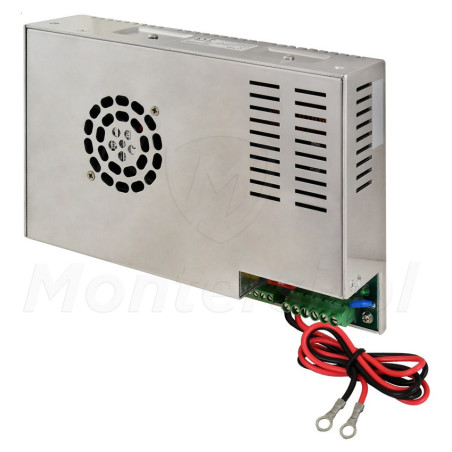

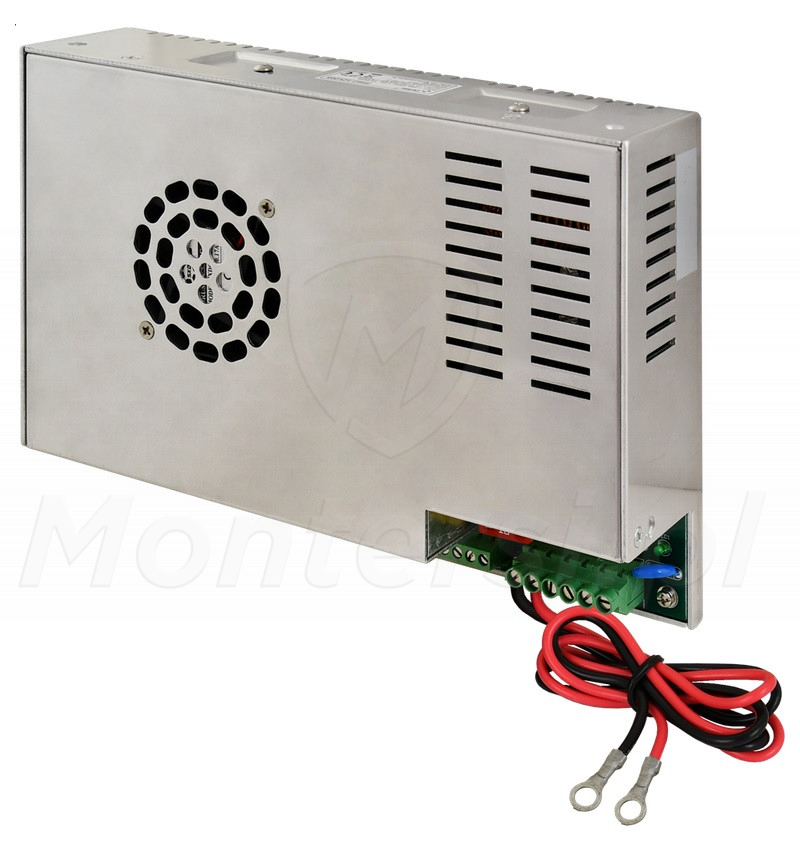

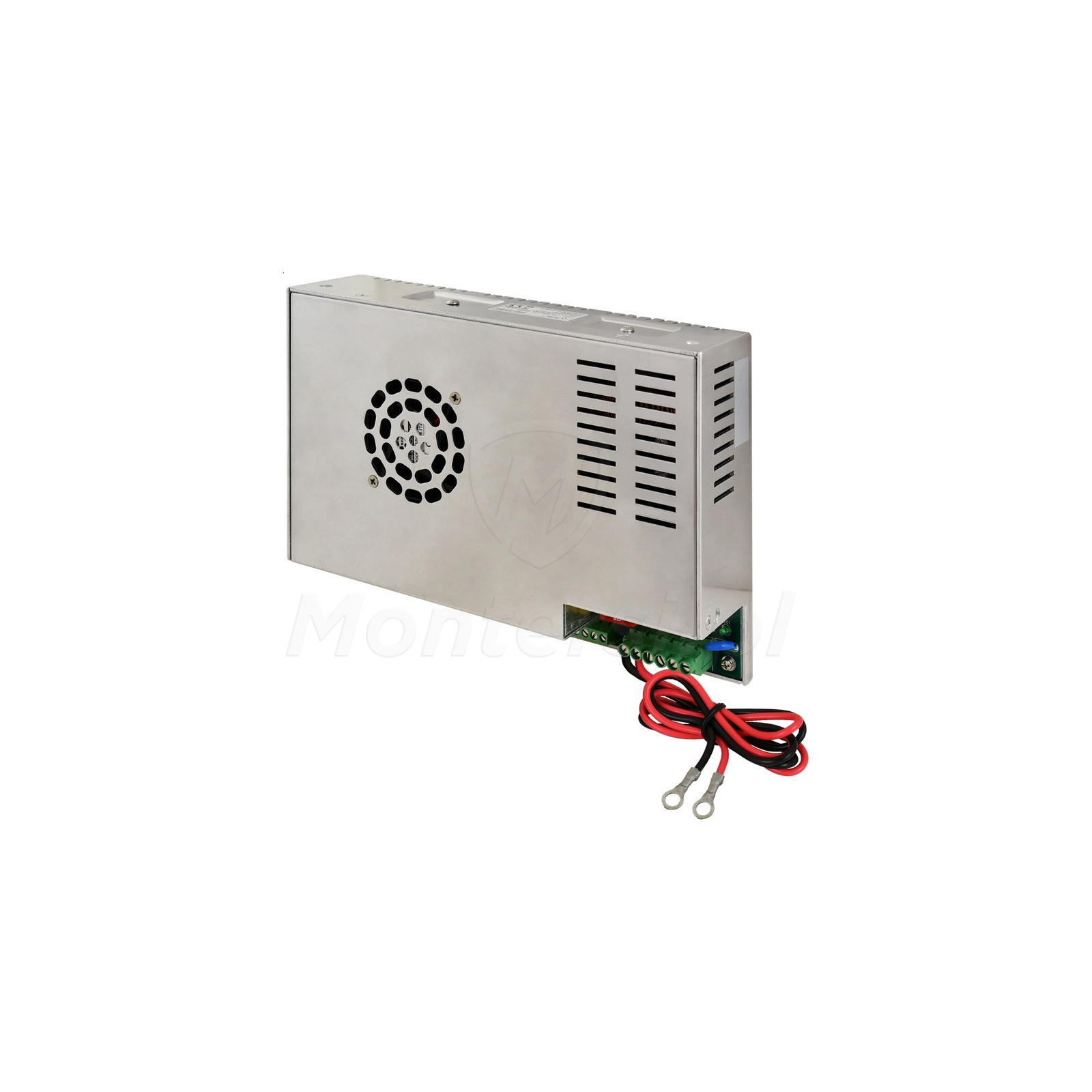

PSG2-24V10A - Zasilacz buforowy 27.6 V DC / 10 A, Grade 2

Kod: 30489

Warianty:

Mało

Czas realizacji:

24h

498,15 zł

netto: 405,00 zł

Napięcie zasilania: 200 - 240 V AC
Napięcie wyjściowe: 22 - 27.5V DC
Prąd wyjściowy (max): 10 A
Moc zasilacza (max): 276 W
Sprawność: 87%
Prąd ładowania akumulatora: 1 A / 2 A / 4 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK

wszystkie parametry

Opis

PSG2-24V10A - Impulsowy zasilacz buforowy, dedykowany do zasilania urządzeń 24 V DC, których pobór prądu nie przekracza 10 A. Stabilny, niezawodny i wydajny, znajduje szerokie zastosowanie w systemach alarmowych (SSWiN) i systemach kontroli dostępu (KD). Zasilacz PSG2-24V10A sprawdza się również świetnie w systemach monitoringu wizyjnego (CCTV) oraz systemach domofonowych i wideodomofonowych. Do elementów wyróżniających zasilacza można zaliczyć:

Modułowa konstrukcja - dedykowany do zabudowy
Wsparcie normy alarmowej EN 50131 Grade 2
Wsparcie normy kontroli dostępu EN 60839-11:2013 Grade 2
Zakres napięcia zasilania: 200 - 240 V AC
Napięcie wyjściowe: 22 - 27.6 V @ praca buforowa / 20 - 27.6 V @ praca bateryjna
Wysoka sprawność na poziomie 87%
Prąd ładowania akumulatora: 1 A / 2 A / 4 A
Wbudowane wyjścia techniczne: EPS - awaria sieci AC / APS - awaria akumulatora
Optyczna sygnalizacja pracy + wejście na zewnętrzną sygnalizację optyczną
Montaż na szynie DIN, przy pomocy uchwytu DIN3 / DIN4

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

PSG2-24V10A jest zasilaczem buforowym, do którego można podłączyć akumulator podtrzymujący. Po jego zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

Kontrola ładowania i konserwacji akumulatora
Kontrola ciągłości obwodu akumulatora
Prąd ładowania akumulatora: 1 A / 2 A / 4 A (wybierany przy pomocy zwory)
Automatyczny test akumulatora co 5 min
Funkcja START, umożliwiająca załączenie zasilania z akumulatora

Zastosowane zabezpieczenia:

Zabezpieczenie przeciwzwarciowe w obwodzie akumulatora i zabezpieczenie przed odwrotnym podłączeniem (bezpiecznik topikowy)
Zabezpieczenie akumulatora przed nadmiernym rozładowaniem UVP - < 19 V
Zabezpieczenie przeciążeniowe OLP - 105 - 150% mocy zasilacza, automatyczny powrót
Zabezpieczenie nadnapięciowe OVP - > 37 V

Sprawność 87%

Stabilne parametry pracy ciągłej

Zasilacz PSG2-24V10A cechuje się stosunkowo wysoką sprawnością, na poziomie 87%. Co oznacza, że przy transformacji napięcia, jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Wyjścia techniczne

Sygnalizacja awarii zasilacza

Zasilacz jest również wyposażony w wyjścia techniczne, służące do sygnalizacji nieprawidłowego działania zasilacza. Zasilacz posiada 2 wyjścia techniczne:

EPS - awaria sieci AC
APS - awaria akumulatora

Napięcie zasilania: 200 - 240 V AC
Napięcie wyjściowe: 22 - 27.5V DC
Prąd wyjściowy (max): 10 A
Moc zasilacza (max): 276 W
Sprawność: 87%
Prąd ładowania akumulatora: 1 A / 2 A / 4 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK
Wyjścia techniczne: TAK
Sygnalizacja pracy: Diody LED
Klasa szczelności: IP20
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Wymiary: 237 x 168 x 54 mm
Waga: 1.23 kg
Gwarancja producenta: 24 miesiace od daty produkcji
