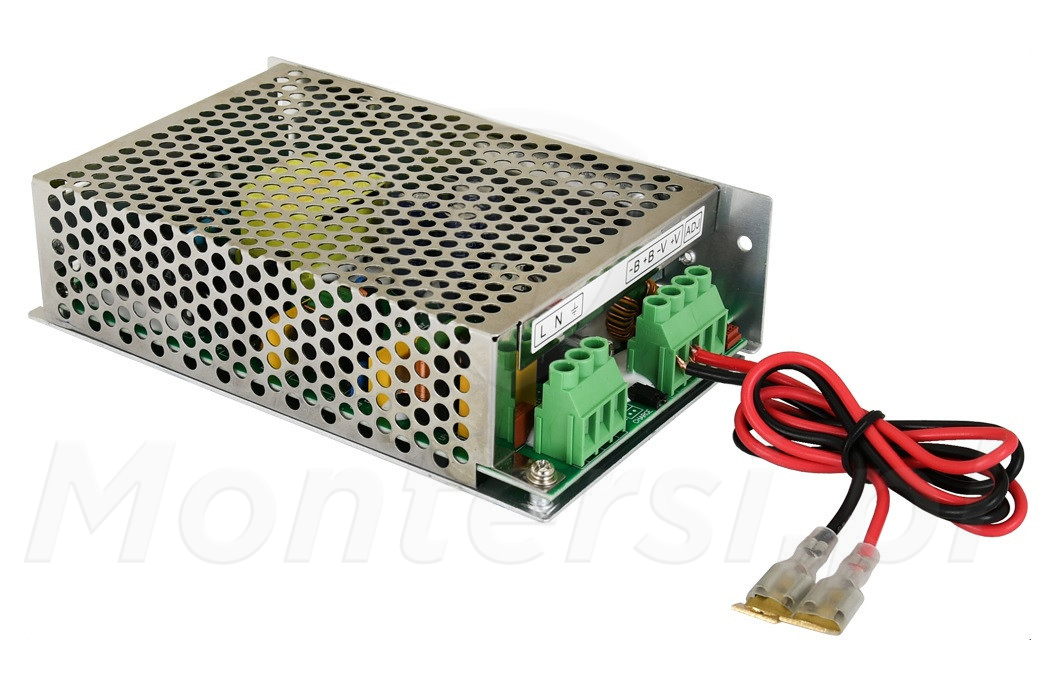

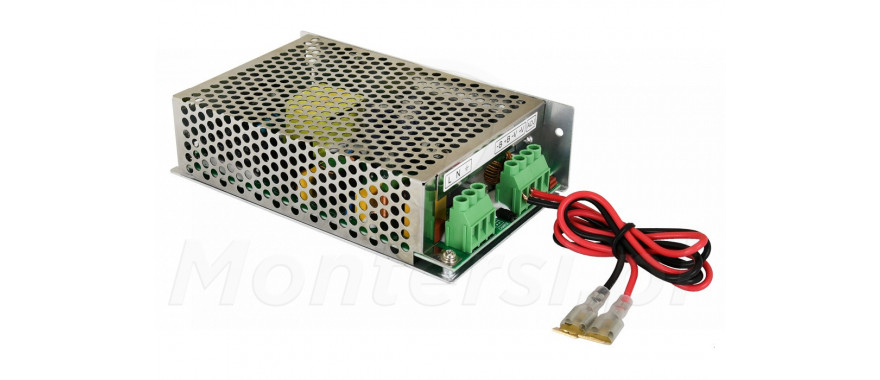

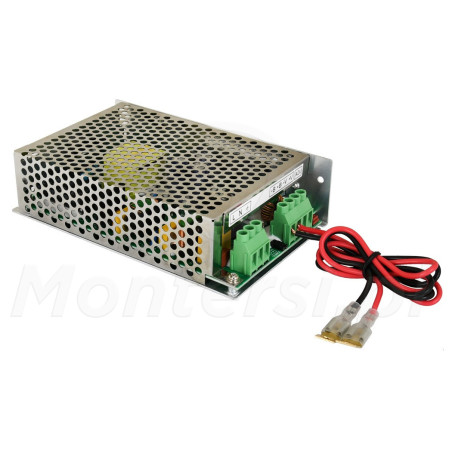

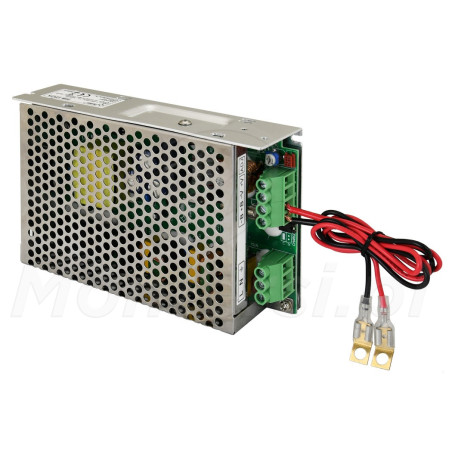

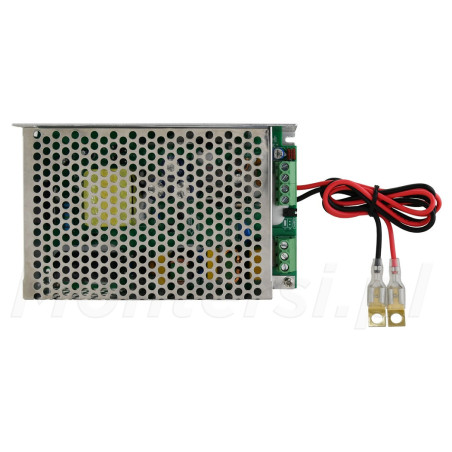

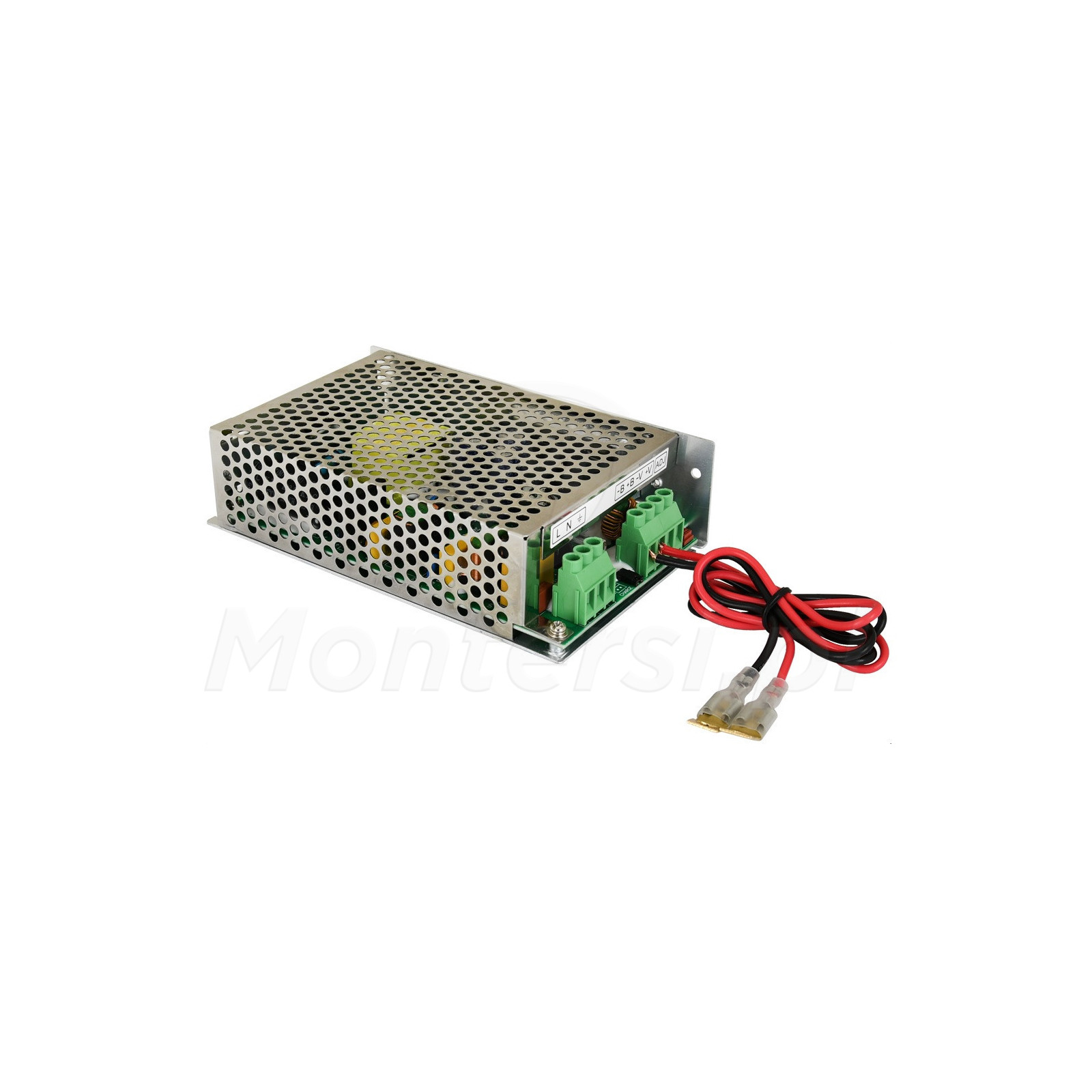

PSB-12V7A - Zasilacz buforowy 13.8 V DC / 6 A

Kod: 28265

Warianty:

Mało

Czas realizacji:

24h

153,75 zł

netto: 125,00 zł

Napięcie zasilania: 200 - 240 V AC
Napięcie wyjściowe: 13.5 - 14.4 V DC
Prąd wyjściowy (max): 6 A
Moc zasilacza (max): 97 W
Sprawność: 87%
Prąd ładowania akumulatora: 1 A / 2 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK

wszystkie parametry

Opis

PSB-12V7A - Impulsowy zasilacz buforowy, dedykowany do zasilania urządzeń 12 V DC, których pobór prądu nie przekracza 6 A. PSB-12V7A jest zasilaczem uniwersalnym i znajduje zastosowanie w rozwiązaniach systemów CCTV, SSWiN, KD, wideodomofonów i nie tylko. Do elementów wyróżniających zasilacza można zaliczyć:

Modułowa konstrukcja - dedykowany do zabudowy
Zakres napięcia zasilania: 200 - 240 V AC
Możliwość regulacji napięcia wyjściowego: 13.5 - 14.4 V DC
Wysoka sprawność na poziomie 87%
Możliwość wyboru prądu ładowania akumulatora: 1 A / 2 A)
Optyczna sygnalizacja pracy + wejście na zewnętrzną sygnalizację optyczną
Montaż na szynie DIN, przy pomocy uchwytu DIN2

Sumaryczna wydajność prądowa zasilacza wynosi 7 A. Co oznacza, że w zależności od ustawionego prądu ładowania akumulatora, max. prąd wyjściowy będzie różny:

Prąd ładowania: 1 A / prąd wyjściowy: 6 A
Prąd ładowania: 2 A / prąd wyjściowy: 5 A

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

PSB-12V7A jest zasilaczem buforowym i można do niego podłączyć akumulator podtrzymujący. Po jego zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora.

Do dodatkowych zalet obwodu akumulatora można zaliczyć:

Kontrola ładowania i konserwacji akumulatora
Możliwość wyboru prądu ładowania akumulatora: 1 A / 2 A (przy pomocy zworki)
Zabezpieczenie przed nadmiernym rozładowanie akumulatora (odłączenie zacisków gdy U < 9.5 V)
Zabezpieczenie przed zwarciem i odwrotnym podłączeniem akumulatora

Zabezpieczenia obwodu zasilacza PSB-12V7A:

Przeciwzwarciowe SCP - elektroniczne, automatyczny powrót
Przeciążeniowe OLP - 105% - 150% mocy zasilacza, automatyczny powrót
Nadnapięciowe OVP - > 19 V
Przepięciowe - warystory

Sprawność 87%

Stabilne parametry pracy ciągłej

Zasilacz PSB-12V7A cechuje się stosunkowo wysoką sprawnością, na poziomie 87%. Co oznacza, że przy transformacji napięcia jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Napięcie zasilania: 200 - 240 V AC
Napięcie wyjściowe: 13.5 - 14.4 V DC
Prąd wyjściowy (max): 6 A
Moc zasilacza (max): 97 W
Sprawność: 87%
Prąd ładowania akumulatora: 1 A / 2 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK
Sygnalizacja pracy: Diada LED
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Wymiary: 159 x 98 x 42 mm
Waga: 0.41 kg
Gwarancja producenta: 24 miesiące od daty produkcji
