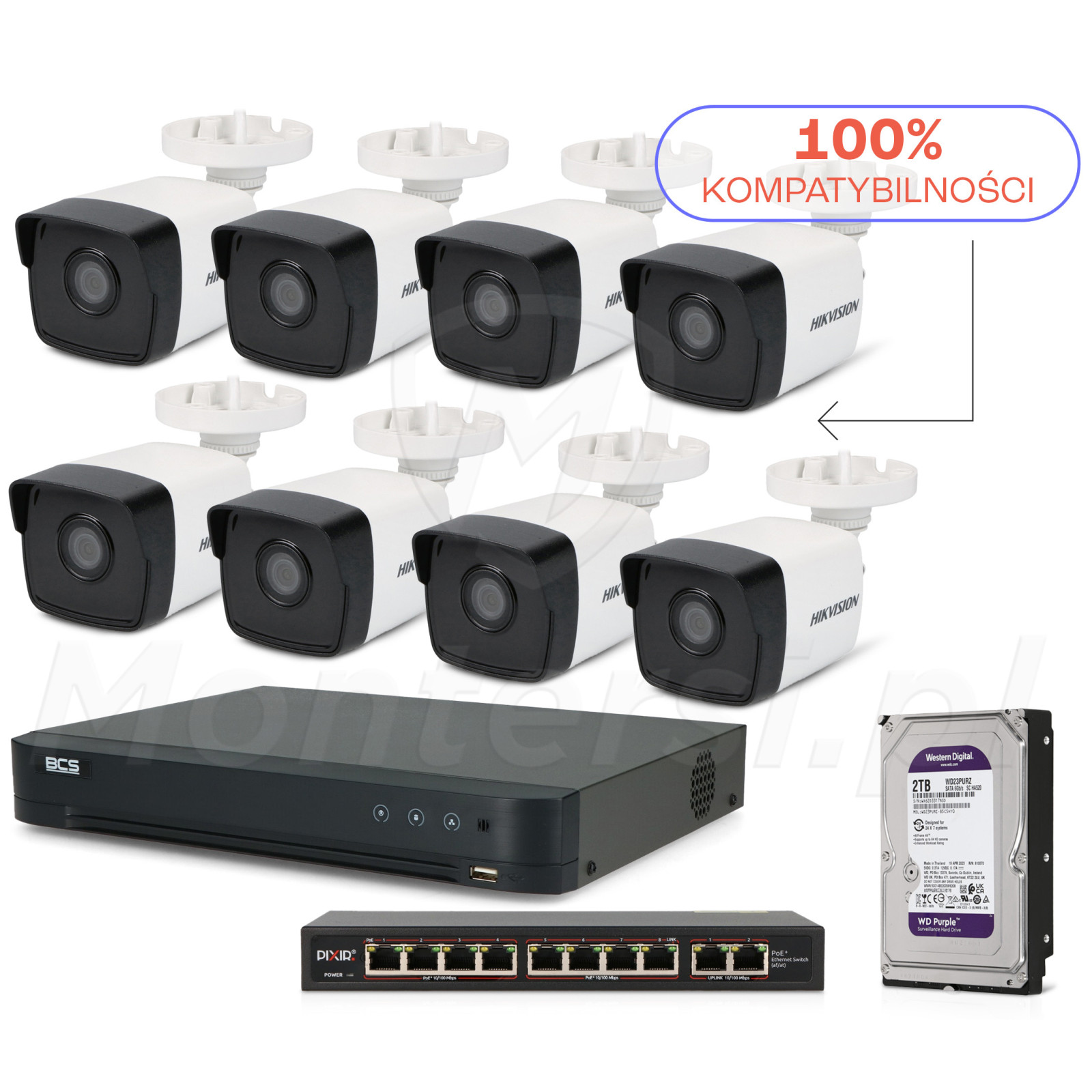

Promocyjny zestaw monitoringu z 8 kamerami tubowymi

Rejestrator: BCS-V-XVR0801-Ai

Rejestrator wielosystemowy

Obsługa kamer systemu HD-CVI, HD-TVI, AHD i Analog

Cechą charakterystyczną rejestratorów serii BCS-V-XVR jest możliwość współpracy z kamerami dowolnego systemu CCTV. Do każdego kanału można podłączyć kamerę systemu wysokiej rozdzielczości HD-CVI / HD-TVI / AHD lub zwykłą kamerę analogową. Dzięki temu rejestrator jest uniwersalny i sprawdza się świetnie w systemach hybrydowych, w których pracują kamery różnych technologii w tym samym czasie. Bitrate wejściowy i wyjściowy rejestratora wynosi 48 Mb/s.

Model BCS-V-XVR0801-Ai posiada 8 kanałów dedykowanych do obsługi kamer HD-CVI, HD-TVI lub AHD. Każdy z tych kanałów może zostać przełączony w tryb CVBS lub tryb IP, do obsługi kamer sieciowych. Rejestrator obsługuje również 4 dodatkowe kanały IP, dzięki czemu można do niego podłączyć do 12 kamer IP jednocześnie. Maksymalne obsługiwane rozdzielczości kamer:

• IP - 4 Mpx (max 12 kamer IP 4 Mpx)
• HD-CVI - 4 Mpx
• HD-TVI - 4 Mpx
• AHD - 4 Mpx

System HD-CVI, HD-TVI i AHD

Transmisja obrazu HD po kablach koncentrycznych

Dużą zaletą rejestratora jest możliwość współpracy z kamerami systemów HD-CVI, HD-TVI i AHD. Ich cechą charakterystyczną jest transmisja wysokiej jakości obrazu po standardowych kablach koncentrycznych. Przez co są one świetnymi następcami klasycznych systemów monitoringu analogowego CVBS. Do pozostałych zalet systemów monitoringu HD-CVI, HD-TVI i AHD można zaliczyć:

• Duży skuteczny zasięg transmisji
• Brak widocznych opóźnień, które często pojawiają się w systemach IP
• Szerokie pasmo i brak kompresji sygnału, co poprawia jakość podczas podglądu na żywo

Transmisja obrazu megapikselowego po kablach koncentrycznych jest zdecydowanie największą zaletą systemów CVI / TVI / AHD. Okazuje się ona nieoceniona przy wymianie istniejącego już systemu analogowego. W takiej sytuacji nie ma konieczności prowadzenia nowego okablowania, co prawie zawsze wiąże się z remontem. Oszczędzany jest w ten sposób czas i cięte są zbędne koszty.

Podstawowe funkcje inteligentnej analizy

Możliwość realizacji zaawansowanych scenariuszy nagrywania

Sporą zaletą rejestratora BCS-V-XVR0801-Ai jest obsługa podstawowych funkcji inteligentnej analizy obrazu. Poprawiają one możliwości nadzoru systemu CCTV, a także umożliwiają one jego precyzyjne dostosowanie do specyfiki obiektu i wymagań klienta. Do funkcji inteligentnej analizy obsługiwanych przez rejestrator można zaliczyć:

• Wtargnięcie do zastrzeżonej, zdefiniowanej przez użytkownika strefy ( do 4 kanałów )
• Wbudowana analityka obrazu z funkcją filtrowania fałszywych alarmów
• Inteligentna detekcja ruchu dla wszystkich kanałów analogowych

Przykładowym zastosowaniem funkcjonalności może być np. zwiększenie ilości nagrywanych klatek w przypadku wtargnięcia intruza do zastrzeżonej strefy. Oszczędzane jest w ten sposób miejsce na dysku twardym, a nagrania z obecności intruza są największej jakości.

Wyjścia wideo HDMI i VGA

Współpraca z większością monitorów

Rejestrator posiada wbudowane standardowe, pracujące jednocześnie wyjścia wideo HDMI i VGA. Dzięki nim rejestrator można podłączyć do każdego współczesnego monitora lub telewizora. Maksymalna rozdzielczość wyświetlanego obrazu wynosi 1920 x 1080 dla wyjścia HDMI i może być on wyświetlany w podziale: 1 / 4 / 8.

Porty USB

Współpraca z urządzeniami zwiększającymi funkcjonalność

Rejestrator jest również wyposażony w 2 porty USB (1x USB 2.0 i 1x USB 3.0), do których można podłączyć urządzenia zewnętrzne. Zwiększają one funkcjonalność systemu i ułatwiają jego codzienną obsługę. Do portu USB można podłączyć np. mysz komputerową, dzięki której nawigacja po menu ekranowym rejestratora jest wyjątkowo prosta. Port USB może być również użyty do podłączenia zewnętrznej pamięci i zgrania wybranych fragmentów nagrań.

Kompresja H.265

Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie

Rejestrator korzysta z zaawansowanej kompresji obrazu H.265. Kompresja znacznie zmniejsza "wagę" materiału wideo, bez widocznej utraty jakości obrazu (łączna redukcja nawet do 75%). Dzięki niej możliwa jest archiwizacja nagrań ze znacznie dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego. Dostępne kompresje obrazu:

• H.265 Pro+
• H.265 Pro
• H.265
• H.264+
• H.264

Rejestrator można w dowolnym momencie przełączyć w kompresję H.264 i podłączyć do niego kamery, które nie obsługują kompresji H.265.

Rejestrator obsługuje również 2 niezależne strumienie kodowania, z których każdy może być swobodnie konfigurowany przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu.

Kamera DS-2CD1021-I (2.8mm)

Przetwornik 1/2.8" PS CMOS

Szczegółowy obraz w rozdzielczości 1920 x 1080

Do budowy kamery DS-2CD1021-I wykorzystano standardowy, dobrej jakości przetwornik obrazu 1/2.8" progressive scan CMOS. Dzięki niemu jest ona w stanie wygenerować płynny, szczegółowy i pełen żywych kolorów materiał wideo, w maksymalnej rozdzielczości 1080p (max. 25 kl/s @ 2 Mpx). Obraz o takiej jakości w zupełności wystarcza w większości standardowych systemów CCTV. Dodatkowo transmisja materiału wideo 1080p nie wymaga dużej przepustowości łącza, a nagrania nie zajmują dużo przestrzeni dyskowej. Ze względu na te zalety kamery 2 Mpx cieszą się zdecydowanie największą popularnością w systemach monitoringu IP.

Obiektyw 2.8 mm

Szeroki kąt widzenia: 114° w poziomie / 62° w pionie

Kamera jest również wyposażona w standardowy, stałoogniskowy obiektyw 2.8 mm (F2.0). Zapewnia on stosunkowo szeroki kąt widzenia (114° w poziomie / 62° w pionie), dzięki któremu kamera sprawdza się świetnie w realizacji funkcji podglądu ogólnego. Umieszczona w rogu stosunkowo niewielkiego pomieszczenia powinna być w stanie obserwować je całe.

Dodatkową zaletą kamer z obiektywami stałoogniskowymi jest zwykle lepsza jakość obraz, w porównaniu do ich odpowiedników z obiektywami regulowanymi. Cechują się one również bardziej atrakcyjną ceną.

Interfejs sieciowy

Możliwość zdalnej obsługi kamery

Kamera posiada wbudowany interfejs sieciowy fast ethernet (10 / 100 M), przy pomocy którego można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może np. podglądać obraz z kamery "na żywo" lub zmieniać jej parametry pracy (jeżeli posiada uprawnienia administratora systemu). Dostępna funkcjonalność podczas pracy zdalnej zależy od sposobu zestawienia zdalnego połączenia, które można zrealizować przy pomocy:

• Przeglądarki internetowej - z jej poziomu użytkownik ma dostęp do pełnej funkcjonalności i może dowolnie zmieniać parametry pracy rejestratora
• iVMS-4200 - oprogramowanie na komputer służące do budowy centrum zarządzania systemem monitoringu. Z jego poziomu możliwe jest m.in. wyświetlanie obrazu na żywo, odtwarzanie nagrań, konfiguracja urządzeń, obsługa e-map i wyświetlanie alarmów
• iVMS-4500 - aplikacja na urządzenia mobilne z systemem operacyjnym iOS lub Android. Aplikacja daje dostęp do podstawowej funkcjonalności takiej jak podgląd obrazu na żywo, odtwarzanie nagrań, sterowanie głowicami kamer PTZ, itd.
• iVMS-5200 - kompletny, zaawansowany system zarządzania monitoringiem, dedykowany do stosowania w miejscach takich jak hotele, banki, centra handlowe, czy obiekty przemysłowe. Do najważniejszych funkcji udostępnianych przez iVMS-5200 można zaliczyć: inteligentną analizę obrazu, inteligentną detekcję, ANPR, zliczanie osób i obsługę map ciepła
• Hik-Connect - Platforma HIKVISION umożliwiająca nawiązanie połączenia z monitoringiem IP przez system pracy w chmurze. Usługa Hik-Connect integruje chmurę P2P do zdalnego podglądu i udostępnia powiadomienia alarmowe typu PUSH (na smartfony)

Dodatkową zaletą kamery jest wsparcie sieciowego standardu ONVIF (profil S). Dzięki niemu może ona współpracować z rejestratorami innych producentów, które również wspierają ten standard.

Wsparcie PoE 802.3af

Alternatywny sposób zasilania

Kolejną zaletą kamery jest wsparcie technologii Power over Ethernet, która umożliwia transmisję energii elektrycznej po kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P". Do największych zalet technologii Power over Ethernet można zaliczyć:

• Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
• Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
• Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili

Podstawowe funkcje kamery DS-2CD1021-I:

• Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu
• NR (3DNR) - Cyfrowa redukcja szumów, poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia. Umożliwia również osiągnięcie wyższego stopnia kompresji obrazu
• DWDR - Cyfrowy szeroki zakres dynamiki, zwiększający rozpiętość tonalną obserwowanego kadru. Umożliwia skuteczną obserwację sceny, w której są zarówno ciemne i jasne obszary
• AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
• BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle

Oświetlacz i filtr podczerwieni

Skuteczna praca w każdych warunkach oświetlenia

Do budowy kamery wykorzystano standardowy oświetlacz podczerwieni, o skutecznym zasięgu dochodzącym do 20 m. Dzięki niemu może ona prowadzić poprawną obserwację w warunkach bardzo słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie gdy kamera przełącza się w tryb nocny.

Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest ona aktywny i odbija znaczną część promieniowania podczerwonego IR. Dzięki czemu generowany obraz zachowuje naturalne kolory i wysoką jakość. Kiedy kamera przełącza się w tryb nocny filtr zostaje ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym oświetleniu IR (jednak kosztem ogólnej jakości obrazu).

Kompresja H.264+ i podwójny strumień kodowania

Skuteczny zdalny podgląd i wysoka jakość nagrań jednocześnie

Kamera korzysta z udoskonalonej wersji kompresji obrazu H.264+. Umożliwia ona znacznie mocniejszą kompresję materiału wideo, przy praktycznie takiej samej jakości obrazu. Dzięki czemu możliwa jest archiwizacja nagrań z dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego.

Rejestrator obsługuje również 2 niezależne strumienie kodowania, z których każdy może być swobodnie konfigurowany przez użytkownika. Dzięki nim możliwe jest jednoczesne ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu. Rozdzielczość nagrywania dla poszczególnych strumieni wynosi:

• Strumień główny - 25 kl/s @ 1920 x 1080 / 1280 x 960 / 1280 x 720
• Strumień drugi - 25 kl/s @ 640 x 480 / 640 x 360 / 320 x 240

Obudowa IP67

Bezawaryjna praca w warunkach zewnętrznych

Kamerę umieszczono w szczelnej obudowie zewnętrznej (IP67), która gwarantuje niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej kamera może pracować bezawaryjnie na zewnątrz, praktycznie niezależnie od panujących warunków pogodowych. Obudowa w klasie szczelności IP67 gwarantuje ochronę przed:

• Zapyleniem i dostaniem się do wnętrza kamery drobnych zabrudzeń
• Opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
• Niskimi i wysokimi temperaturami, w zakresie -30...+60 °C

Switch PIX-POE8AT-2FE-90W

PoE 802.3af / 802.3at

Zasilanie klasycznych kamer PoE i kamer obrotowych PoE

Switch obsługuje technologię Power over Ethernet (PoE) w standardach 802.3af oraz 802.3at, umożliwiając jednoczesną transmisję danych i zasilanie kamer IP za pomocą skrętki komputerowej. Standardy PoE i PoE+ pozwalają na zasilanie zarówno klasycznych kamer IP, jak i kamer obrotowych (PTZ) o zwiększonym poborze mocy.

Zalety technologii Power over Ethernet:

• Umożliwia montaż kamer IP w trudno dostępnych miejscach, gdzie instalacja standardowych zasilaczy jest niepraktyczna. Pozwala to na bardziej elastyczne rozmieszczenie elementów systemu monitoringu.
• Zmniejsza liczbę kabli potrzebnych do prawidłowego funkcjonowania kamer IP, co przyspiesza proces instalacji i obniża jego koszty. Wystarczy jeden kabel do przesyłania danych i zasilania.
• Switch automatycznie wykrywa, czy podłączone urządzenie obsługuje standard PoE. W przypadku zgodności, zapewnia odpowiednie zasilanie bez potrzeby ręcznej konfiguracji.
• Technologia PoE zawiera mechanizmy ochrony przed przeciążeniem i przepięciami, co zwiększa bezpieczeństwo i niezawodność zasilania kamer IP.

Tryb VLAN

Poprawa bezpieczeństwa i maksymalnego zasięgu transmisji

Zdecydowanie największą zaletą switchy PIXIR jest możliwość pracy w trybie VLAN. Gdy tryb ten jest aktywny, dane nie mogą być przekazywane pomiędzy poszczególnymi portami PoE (porty PoE wzajemnie się nie widzą). Właściwość ta znacznie podnosi bezpieczeństwo pracy systemu. Osoba trzecia nie może odpiąć kamery od sieci, podłączyć się do niej po tym samym kablu i starać się rekonfigurować lub wyłączyć pozostałe kamery.

Dodatkową zaletą trybu VLAN jest znaczne zwiększenie zasięgu skutecznej transmisji do aż 250 m (ze 100 m). Dzięki czemu switch może być wykorzystany do budowy rozległego systemu monitoringu. Należy jednak pamiętać, że zwiększenie skutecznego zasięgu transmisji wiąże się z ograniczeniem przepustowości portów PoE do 10 Mb/s.

Uwaga!

Po włączeniu trybu VLAN konieczne jest ponowne uruchomienie switcha.

Store-and-Forward

Stabilna transmisja danych

Switch korzysta ze standardowej transmisji danych Store-and-Forward, która jest spotykana w licznych urządzeniach sieciowych. Cechuje się ona nieznacznie wydłużonym czasem przesyłu, jednak gwarantuje pewny przekaz pakietów, który jest niezbędny w systemach monitoringu IP.

Dysk twardy 2 TB WD Purple
