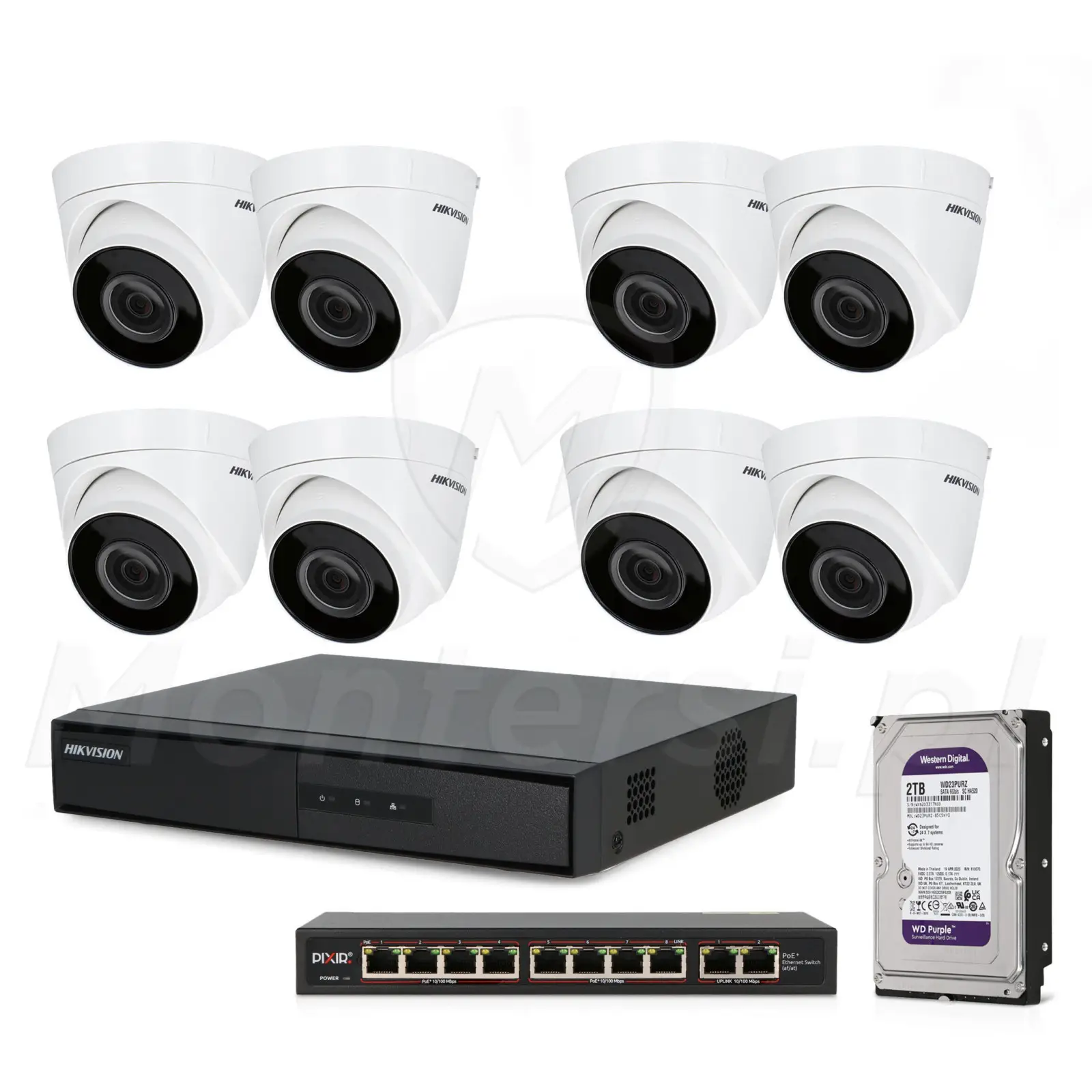

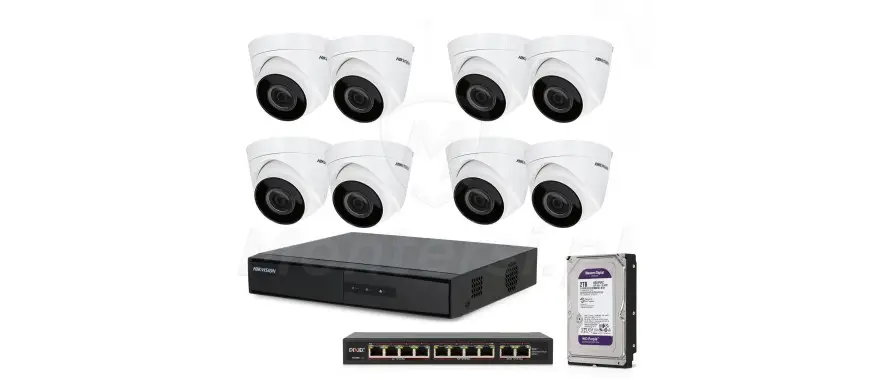

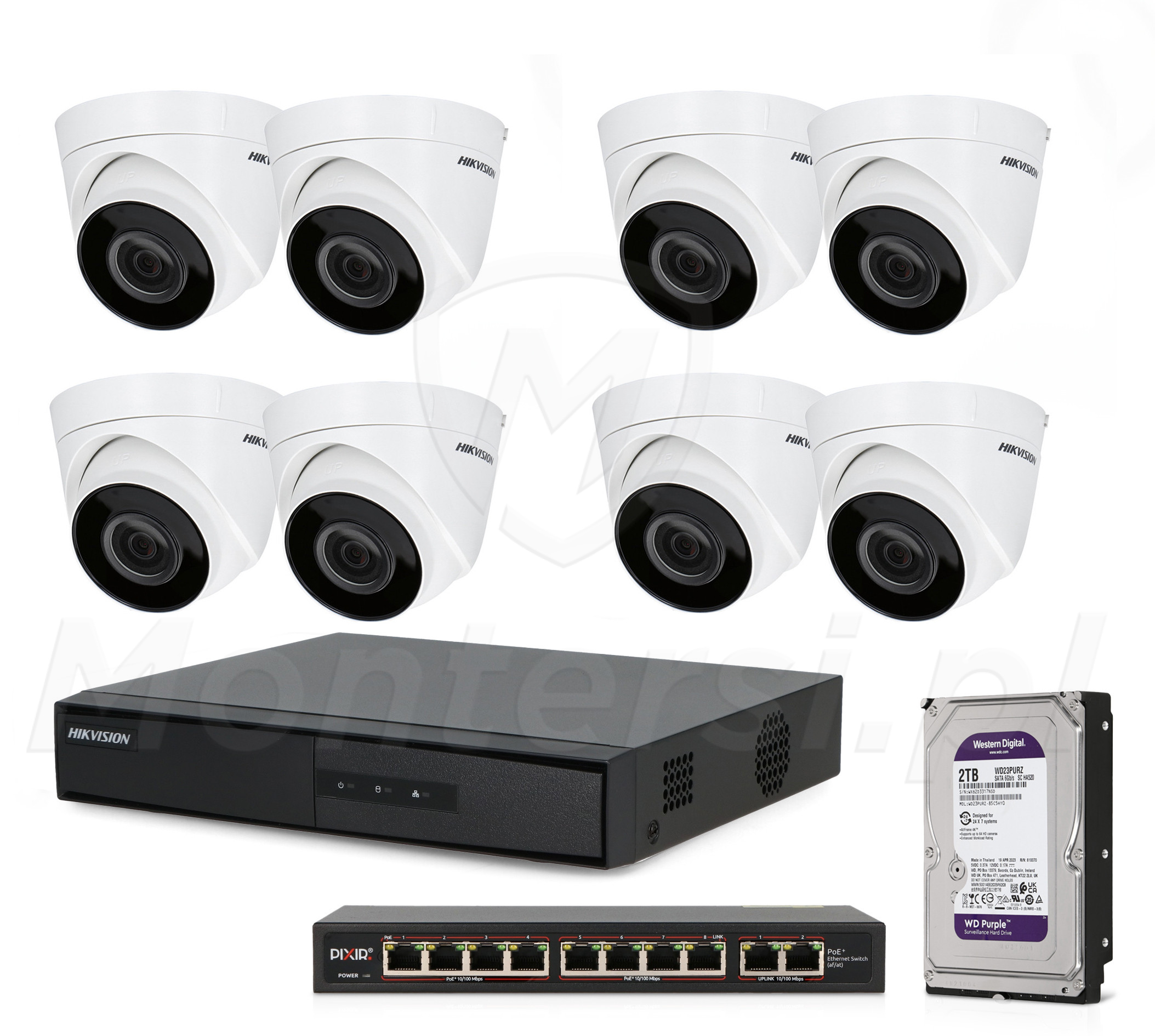

Promocyjny zestaw monitoringu z 8 kamerami kopułkowymi

Rejestrator: DS-7108NI-Q1/M(D)

Funkcje VCA

Możliwość tworzenia zaawansowanych scenariuszy nagrywania

Dodatkową zaletą rejestratora jest wsparcie dla kamer z wbudowaną podstawową analiotyką obrazu VCA (Video Content Analysis). Dzięki niej możliwe jest tworzenie zaawansowanych scenariuszy nagrywania, które umożliwiają dostosowanie systemu do wymagań klienta i specyfiki obiektu. Dodatkowo umożliwiają one natychmiastowe sygnalizowanie zdarzeń w systemie i szybkie przeszukiwanie zawartości nagranego materiału wideo. Co za tym idzie, odpowiednio skonfigurowane funkcje VCA mogą znacznie poprawić skuteczność nadzoru systemu monitoringu.

Rejestrator HD

Obsługa kamer w max. rozdzielczości 6 Mpx

Rejestrator może współpracować z klasycznymi kamerami systemu IP, generującymi obraz w max. rozdzielczości 6 Mpx. Dzięki czemu sprawdza się on świetnie w ekonomicznych systemach monitoringu wizyjnego. Znajduje zastosowanie w obiektach takich jak domu, sklepy lub nieduże magazynku. Bitrate wejściowy / wyjściowy rejestratora wynosi 60 Mb/s i może on nagrywać obraz w rozdzielczości:

• 6 Mpx
• 4 Mpx
• 3 Mpx
• 1080p
• UXGA
• 720p
• VGA
• 4CIF
• DCIF
• 2CIF
• CIF
• QCIF
• D1

Wydajny procesor i OS Linux

Stabilne parametry pracy i wysoka funkcjonalność

Rejestrator zbudowano w oparciu o wysokowydajny procesor z systemem operacyjnym Linux. Dzięki nim cechuje się on niezawodnością, stabilnymi parametrami pracy ciągłej i wysoką funkcjonalnością - dostosowaną do wymagań stawianych profesjonalnym systemom CCTV. Dodatkowo OS Linux zapewnia intuicyjny interfejs użytkownika, dzięki któremu codzienna obsługa systemu CCTV i zmiana jego ustawień nie powinny sprawiać większych problemów.

Rejestrator może pracować w tzw. trybie Pentaplex, w którym możliwe jest jednoczesne i niezależne:

• Rejestrowanie obrazu z kamer
• Odtwarzanie nagrań
• Wyświetlanie obrazu "na żywo"
• Prowadzenie zdalnego podglądu przez sieć internetową
• Tworzenie zapasowych kopii przez port USB lub sieć

Wyjścia wideo HDMI i VGA

Współpraca z większością monitorów i telewizorów

Rejestrator posiada wbudowane wyjście HDMI i wyjście VGA, dzięki którym można go podłączyć do każdego współczesnego monitora lub telewizora. Do cech charakterystycznych zastosowanych wyjść można zaliczyć:

• Synchroniczna praca wyjścia HDMI i VGA
• Rozdzielczość wyświetlania HDMI: max. 1920 x 1080
• Rozdzielczość wyświetlania VGA: max. 1920 x 1080

Porty USB

Współpraca z urządzeniami zwiększającymi funkcjonalność

Rejestrator jest również wyposażony w 2 porty USB 2.0. Dzięki nim do rejestratora można podłączyć urządzenia zewnętrzne, które zwiększają funkcjonalność i ułatwiają codzienną obsługę systemu. Do portu USB można podłączyć np. mysz komputerową, która ułatwia nawigację po menu ekranowym rejestratora. Gniazdo USB można również wykorzystać do podłączenia zewnętrznej pamięci i przekopiowania wybranych

Kamera DS-2CD1321-I (2.8mm)

Przetwornik 1/2.8" PS CMOS

Szczegółowy obraz w rozdzielczości 1080p

Kamerę zbudowano w oparciu o standardowy, dobrej jakości przetwornik obrazu 1/2.8" progressive scan CMOS. Dzięki niemu jest ona w stanie wygenerować płynny i szczegółowy materiał wideo, w maksymalnej rozdzielczości 1920 x 1080. Obraz o takiej szczegółowości umożliwia poprawne odwzorowanie nawet drobnych detali obserwowanego planu. Mogą okazać się one niezbędne do identyfikacji osób, właściwej oceny sytuacji na obiekcie, itd. Do dodatkowych zalet przetwornika zrealizowanego w technologii CMOS można zaliczyć:

• Łatwe dostosowanie ostrości do obserwowanego kadru
• Szybkie działanie
• Niski pobór mocy

Kamery generujące obraz w rozdzielczości 2 Mpx cieszą się zdecydowanie największą popularnością ze wszystkich kamer IP. Materiał wideo w rozdzielczości 1080p zapewnia szczegółowość, która w zupełności wystarcza w większości standardowych systemów CCTV. Dodatkowo, przy niedużej liczbie klatek, nie wymaga wysokiej przepustowości łącza i nie zajmuje dużo przestrzeni dyskowej.

Obiektyw 2.8 mm

Szeroki kąt widzenia

Do budowy kamery DS-2CD1321-I wykorzystano również standardowy, stałoogniskowy obiektyw 2.8 mm (F2.0). Zapewnia on szeroki kąt widzenia 95° w poziomie, dzięki któremu kamera sprawdza się świetnie w realizacji funkcji podglądu ogólnego. Dodatkową zaletą kamer ze stałoogniskowymi obiektywami jest lepsza jakość generowanego obrazu, w porównaniu do ich odpowiedników z obiektywami regulowanymi.

Interfejs sieciowy

Zdalna obsługa i konfiguracja kamery

Kamera posiada standardowy interfejs sieciowy fast ethernet (10M / 100M), dzięki któremu można nawiązać z nią zdalne połączenie. Podczas pracy zdalnej użytkownik może podglądać obraz "na żywo", a także zmieniać parametry pracy kamery (jeżeli posiada uprawnienia administratora). Dostępna funkcjonalność zależy od sposobu zestawienia połączenia, które można zrealizować przy pomocy:

• Przeglądarki internetowej, z poziomu której użytkownik ma dostęp do pełnej funkcjonalności i może dowolnie zmieniać parametry pracy
• Oprogramowania na komputer IVMS-4200 (klient CMS). Program służy do budowy zaawansowanego stanowiska obsługi monitoringu HIKVISION. Z jego poziomu dostępne są wszystkie funkcje podłączonych kamer i możliwa jest ich pełna konfiguracja
• Aplikacja na urządzenia mobilne IVMS-4500. Z jej poziomu dostępne są podstawowe funkcje

Dodatkową zaletą kamery 2CD1321-I jest wsparcie sieciowego standardu ONVIF. Dzięki niemu może ona współpracować z rejestratorami innych producentów, które również wspierają ten standard.

PoE 802.3af

Alternatywny sposób zasilania

Kamera wspiera technologie Power over Ethernet, która umożliwia transmisję danych i energii elektrycznej po tym samym kablu UTP. Dzięki niemu zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora IP. Taki sposób zasilania niesie ze sobą wiele zalet, do których można zaliczyć:

• Zmniejsza liczbę przewodów potrzebnych do prawidłowej instalacji, co przyspiesza i ułatwia montaż
• Umożliwia montaż kamery w miejscu, do którego nie możemy doprowadzić standardowego zasilacza (zasięg PoE wynosi około 100 m)
• Nie wymaga żadnej wcześniejszej konfiguracji - wystarczy podłączyć kamerę do switcha PoE, a ten automatycznie ją zasili

Podstawowe funkcje kamery DS-2CD1321-I:

• Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu
• NR (3D) - Cyfrowa redukcja szumów, poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia. Umożliwia również osiągnięcie wyższego stopnia kompresji obrazu
• DWDR - Cyfrowy szeroki zakres dynamiki, zwiększający rozpiętość tonalną obserwowanego kadru. Umożliwia skuteczną obserwację sceny, w której są zarówno ciemne i jasne obszary
• AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
• BLC - Kompensacja światła tła, umożliwia poprawne odwzorowanie obiektów, które znajdują się na silnie oświetlonym tle
• ROI - Poprawia jakości wskazanego przez użytkownika fragmentu obrazu. Dzięki niej możliwa jest realizacja "ekonomicznego" sposobu nagrywania

Oświetlacz i filtr podczerwieni

Skuteczna praca w każdych warunkach oświetlenia

Kamera DS-2CD1321-I posiada wbudowany standardowy oświetlacz podczerwieni, o skutecznym zasięgu dochodzącym do 30 m. Dzięki niemu może ona prowadzić poprawną obserwację w warunkach bardzo słabego oświetlenia, a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie gdy kamera przełącza się w tryb nocny.

Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest ona aktywny i odbija znaczną część promieniowania podczerwonego IR. Dzięki czemu generowany obraz zachowuje naturalne kolory i wysoką jakość. Kiedy kamera przełącza się w tryb nocny filtr zostaje ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym oświetleniu IR (jednak kosztem ogólnej jakości obrazu).

H.264 i podwójny strumień kodowania

Archiwizacja wysokiej jakości nagrań i skuteczny zdalny podgląd

Kamera korzysta ze standardowej kompresji obrazu H.264, która skutecznie zmniejsza wielkość plików wideo. Dzięki niej oszczędzane jest miejsce na dyskach twardych, co umożliwia archiwizację nagrań z dłuższego okresu. Kompresja H.264 zmniejsza również wymagania dotyczące przepustowości łącza internetowego podczas pracy zdalnej.

Kamerę można przełączyć na nowszy standard H.264+, który jeszcze mocniej kompresuje pliki wideo. Należy jednak pamiętać, że rejestrator do którego podłączona jest kamera musi również wspierać standard H.264+

DS-2CD1321-I obsługuje również 2 niezależne strumienie wideo. Dzięki nim możliwe jest jednoczesne ustawienie płynnego, wysokiej jakości obrazu do archiwizacji i obrazu o znacznie niższych parametrach do zdalnego podglądu. Dostępne rozdzielczości obrazu dla poszczególnych strumieni:

• Strumień główny - 1920 x 1080 / 1280 x 960 / 1280 x 720
• Strumień drugi - 704 x 576 / 640 x 480 / 352 x 288 / 320 x 240

Szczelna obudowa

Bezawaryjna praca w warunkach zewnętrznych

Kamerę umieszczono w szczelnej obudowie zewnętrznej IP67. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, umożliwiając tym samym bezawaryjną pracę na zewnątrz. Obudowa chroni kamerę przed:

• Zapyleniem i dostaniem się do jej wnętrza drobnych zabrudzeń
• Opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
• Skrajnie niskimi i wysokimi temperaturami z zakresu -30...+60 °C

Switch PIX-POE8AT-2FE-90W

PoE 802.3af / 802.3at

Zasilanie klasycznych kamer PoE i kamer obrotowych PoE

Switch obsługuje technologię Power over Ethernet (PoE) w standardach 802.3af oraz 802.3at, umożliwiając jednoczesną transmisję danych i zasilanie kamer IP za pomocą skrętki komputerowej. Standardy PoE i PoE+ pozwalają na zasilanie zarówno klasycznych kamer IP, jak i kamer obrotowych (PTZ) o zwiększonym poborze mocy.

Zalety technologii Power over Ethernet:

• Umożliwia montaż kamer IP w trudno dostępnych miejscach, gdzie instalacja standardowych zasilaczy jest niepraktyczna. Pozwala to na bardziej elastyczne rozmieszczenie elementów systemu monitoringu.
• Zmniejsza liczbę kabli potrzebnych do prawidłowego funkcjonowania kamer IP, co przyspiesza proces instalacji i obniża jego koszty. Wystarczy jeden kabel do przesyłania danych i zasilania.
• Switch automatycznie wykrywa, czy podłączone urządzenie obsługuje standard PoE. W przypadku zgodności, zapewnia odpowiednie zasilanie bez potrzeby ręcznej konfiguracji.
• Technologia PoE zawiera mechanizmy ochrony przed przeciążeniem i przepięciami, co zwiększa bezpieczeństwo i niezawodność zasilania kamer IP.

Tryb VLAN

Poprawa bezpieczeństwa i maksymalnego zasięgu transmisji

Zdecydowanie największą zaletą switchy PIXIR jest możliwość pracy w trybie VLAN. Gdy tryb ten jest aktywny, dane nie mogą być przekazywane pomiędzy poszczególnymi portami PoE (porty PoE wzajemnie się nie widzą). Właściwość ta znacznie podnosi bezpieczeństwo pracy systemu. Osoba trzecia nie może odpiąć kamery od sieci, podłączyć się do niej po tym samym kablu i starać się rekonfigurować lub wyłączyć pozostałe kamery.

Dodatkową zaletą trybu VLAN jest znaczne zwiększenie zasięgu skutecznej transmisji do aż 250 m (ze 100 m). Dzięki czemu switch może być wykorzystany do budowy rozległego systemu monitoringu. Należy jednak pamiętać, że zwiększenie skutecznego zasięgu transmisji wiąże się z ograniczeniem przepustowości portów PoE do 10 Mb/s.

Uwaga!

Po włączeniu trybu VLAN konieczne jest ponowne uruchomienie switcha.

Store-and-Forward

Stabilna transmisja danych

Switch korzysta ze standardowej transmisji danych Store-and-Forward, która jest spotykana w licznych urządzeniach sieciowych. Cechuje się ona nieznacznie wydłużonym czasem przesyłu, jednak gwarantuje pewny przekaz pakietów, który jest niezbędny w systemach monitoringu IP.

Dysk twardy 2 TB WD Purple
