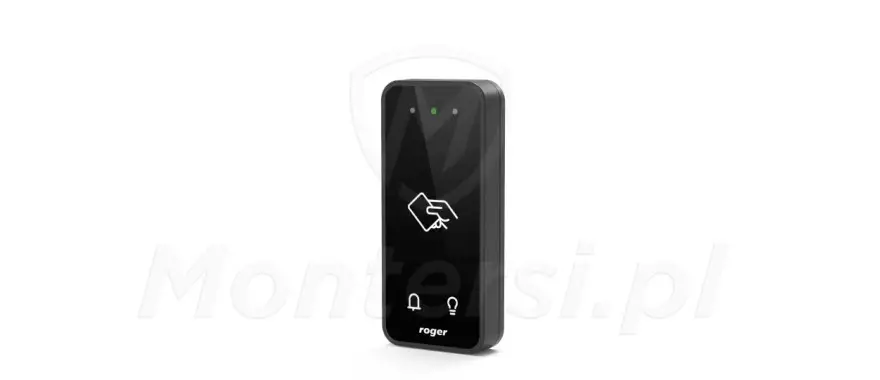

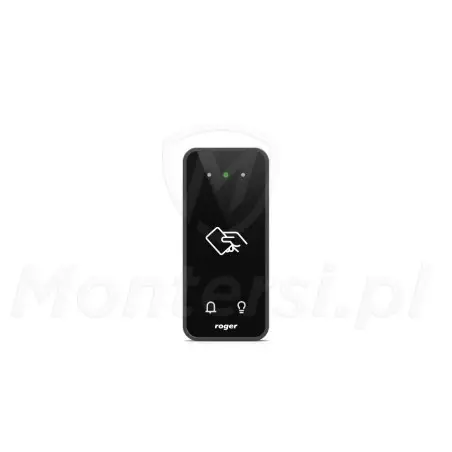

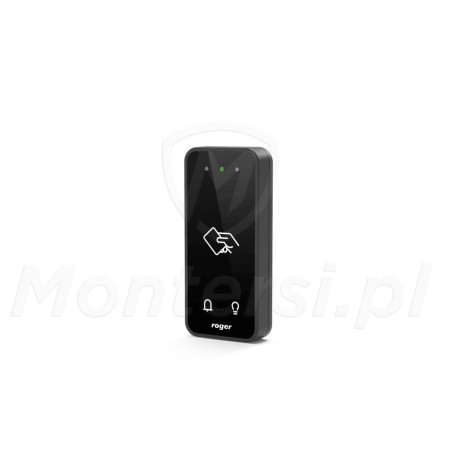

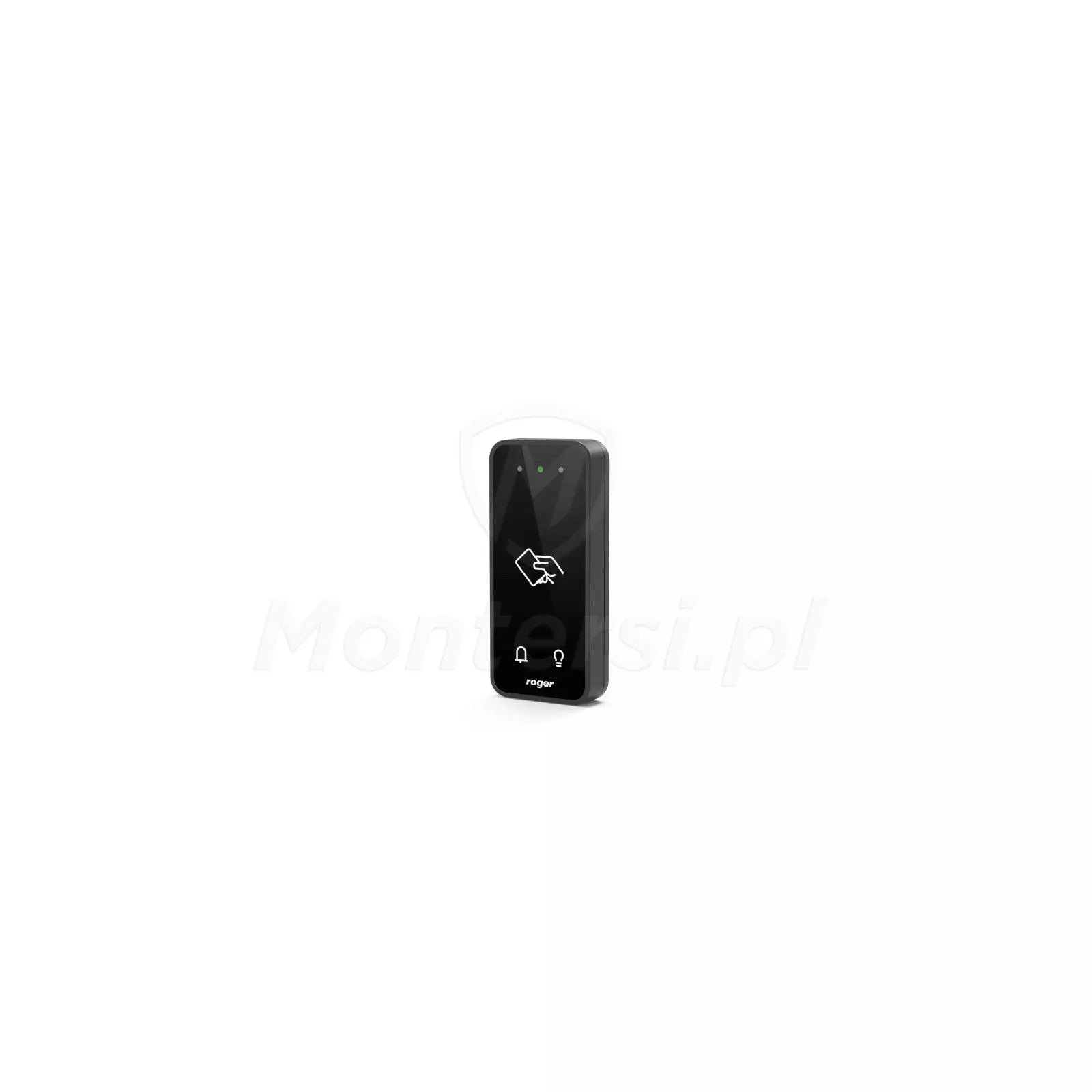

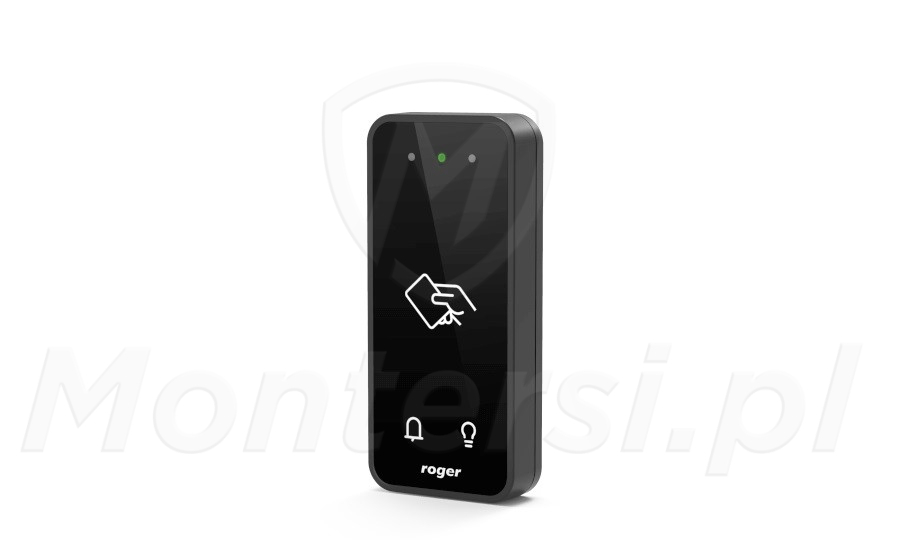

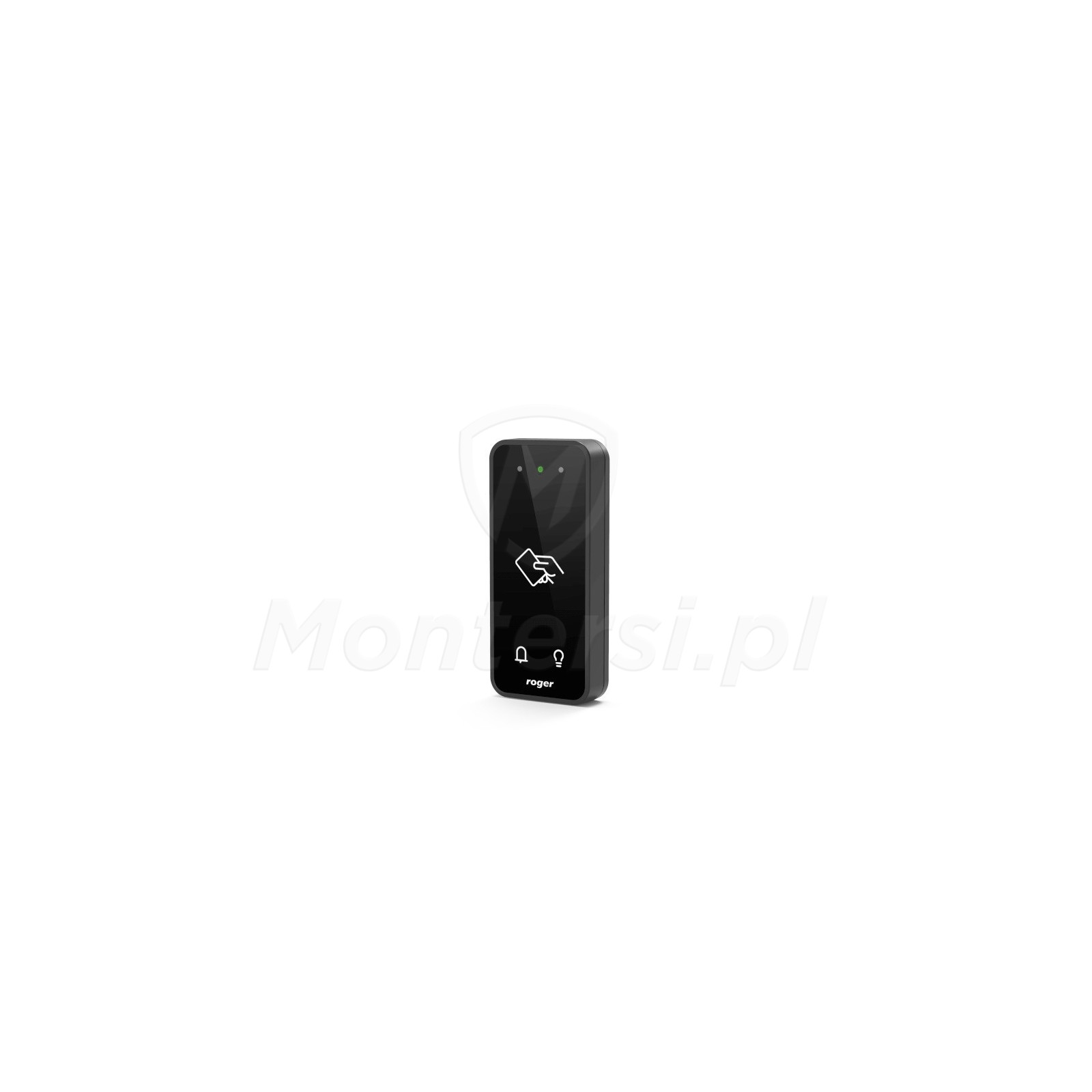

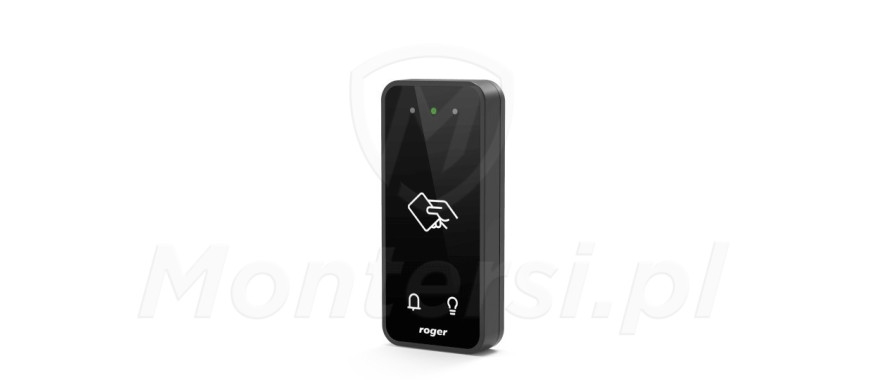

OSR80M-BLE - Miniaturowy czytnik zbliżeniowy MIFARE, NFC, BLE

RACS 5

Zaawansowany system KD i automatyki budynku

RACS 5 to wysoce funkcjonalny, uniwersalny system, który można wykorzystać do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
• Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
• Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, dzięki czemu sprawdza się świetnie w praktycznie każdej wielkości obiektach. Można go z powodzeniem stosować, zarówno w systemach miniaturowych, jak i dużych systemach w biurowcach, hotelach lub obiektach przemysłowych.

Uwaga:

Do zastosowania czytnika OSR80M-BLE w systemie KD RACS 5 potrzebne jest wykorzystanie dodatkowego modułu MCI-3.

Czytnik MIFARE

Wygodne sterowanie zamkiem lub zworą

Model OSR80M-BLE posiada wbudowany czytnik kart zbliżeniowych standardu MIFARE. Dzięki niemu, sterowanie zworą lub zamkiem elektrycznym są wyjątkowo proste - wystarczy zbliżyć wcześniej zaprogramowaną kartę, a drzwi się otworzą. Terminal jest w stanie odczytać:

• Numer seryjny karty (CSN)
• Numer programowalny (SSN i MSN)

Zastosowanie numeru programowalnego uniemożliwia łatwe skopiowanie karty, co dodatkowo podnosi bezpieczeństwo pracy systemu KD.

Moduł NFC oraz BLE

Obsługa czytnika smartfonem

Oprócz wbudowanego do modułu czytnika kart Mifare urządzenie może odczytywać również identyfikować urządzenia mobilne wyposażone w moduł NFC oraz BLE ( Bluetooth Low Energy ) v 4.1. Dzięki temu nie musimy mieć przy sobie cały czas karty zbliżeniowej lub breloka. Dostęp do pomieszczenia może być uzyskany dzięki naszemu smarfonowi.

Interfejs RS485

Stabilna komunikacja z kontrolerem systemu KD

Czytnik zbliżeniowy komunikuje się z kontrolerem MC16 przy pomocy magistrali komunikacyjnej RS485. Zapewnia ona stabilne parametry połączenia i duży skuteczny zasięg, nawet do 1200 m - dzięki czemu system KD RACS 5 może być stosowany w rozległych obiektach. Dodatkową zaleta standardu RS485 jest możliwość tworzenia połączeń w topologii gwiazdy lub drzewa.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu. Bez tego niemożliwa jest prawidłowa praca systemu. Fabrycznie ustawiony adres czytnika to 100.

RogerVDM

Szerokie możliwości programowania

Konfiguracja czytnika odbywa się z poziomu komputera z oprogramowaniem RogerVDM. Przy jego pomocy użytkownik może w stosunkowo prosty sposób zmieniać dowolne parametry pracy. Szczegółowy opis sposobu programowania można znaleźć w załączonej instrukcji.

Uwaga!

Do przeprowadzenia procesu programowania konieczne jest zastosowanie interfejsu komunikacyjnego RUD-1.

Klawisze funkcyjne

Możliwość sterowania urządzeniami

Czytnik został wyposażony w dwa klawisze funkcyjne oznaczone ikonami dzwonka oraz światła. Dzięki nim możemy sterować bezpośrednio z urządzenia np. oświetleniem w pomieszczeniu. Nic jednak nie stoi na przeszkodzie by do styków podłączyć inne urządzenie np. wentylator.

Dodatkowe cechy czytnika:

• Diodowa sygnalizacja pracy
• Wbudowany głośnik sygnalizacyjny
• Zabezpieczenie antysabotażowe (ochrona przed otwarciem obudowy)
• Płyta czołowa wykonana z tworzywa sztucznego - odporne na zarysowanie i stłuczenie
