OPV-1S - Ogranicznik przepięć linii wideo - Wyprzedaż

Kod: 04511

Parametry techniczne:

  • Ilość kanałów: 1
  • Do linii: Wideo
  • Napięcie ochrony: > 2.4 V
  • Prąd wyładowczy: 30 A
  • Czas reakcji: 15 ns
  • Uziemienie masy: Pośrednie, przez śrubę uziemiającą i iskrownik gazowy
  • Wejścia: 1x zaciski kablowe
  • Wyjścia: 1x zaciski kablowe
  • Temperatura pracy: -50...+55 °C
  • Waga: 0.055 kg
Mało
Czas realizacji:
24h
20,00 zł
netto: 16,26 zł
  • Wyprzedaż!

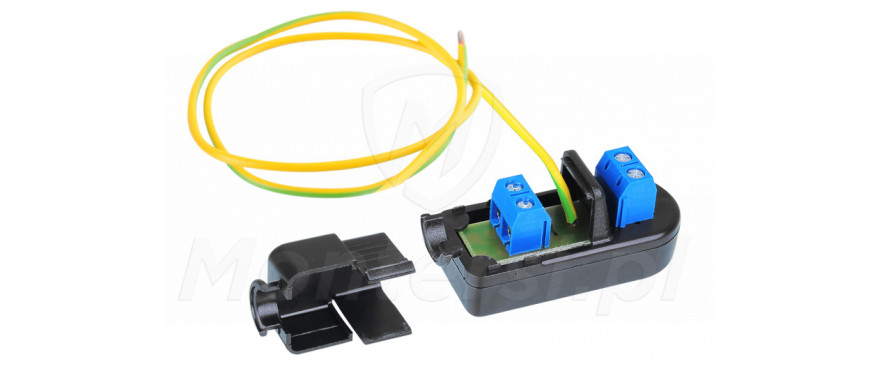

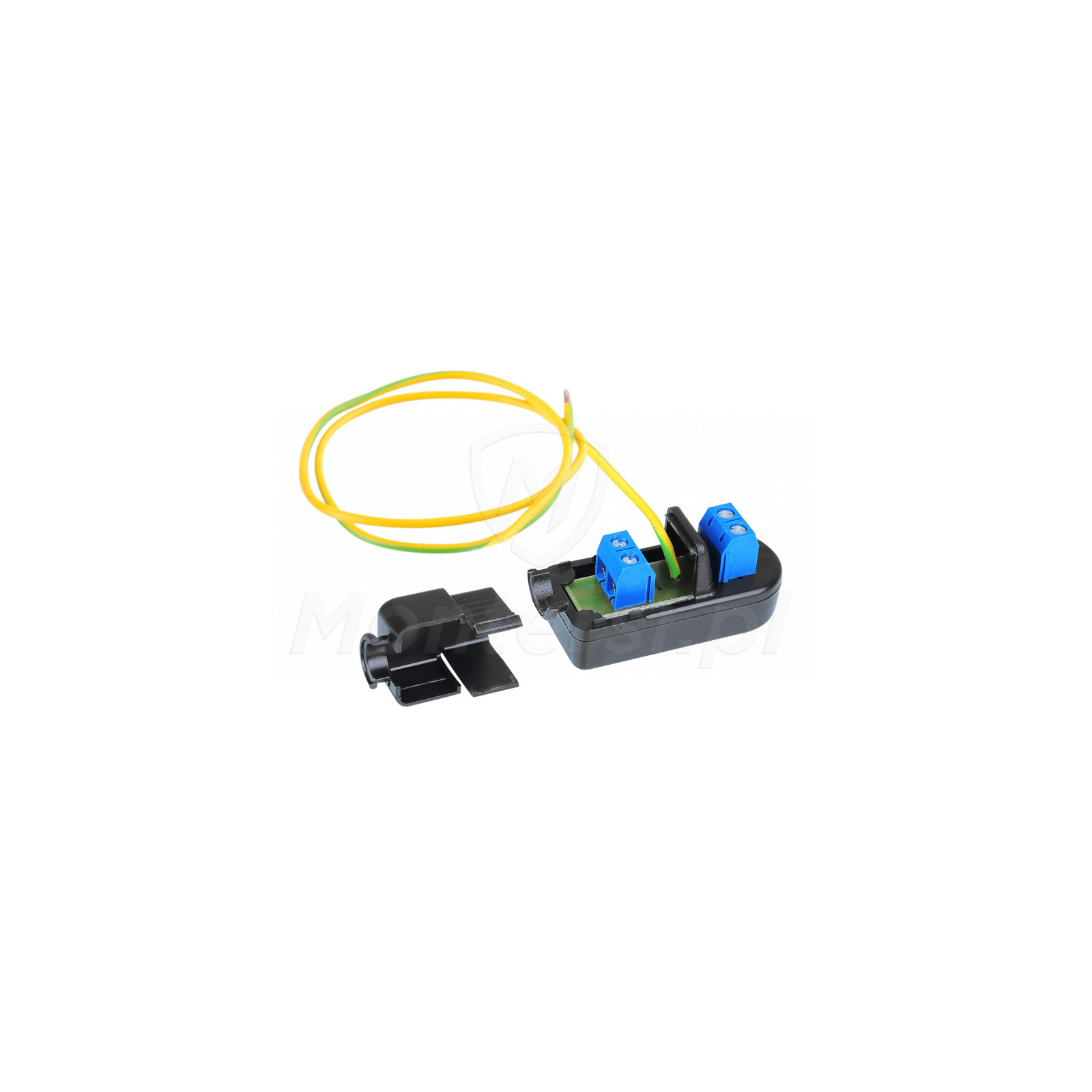

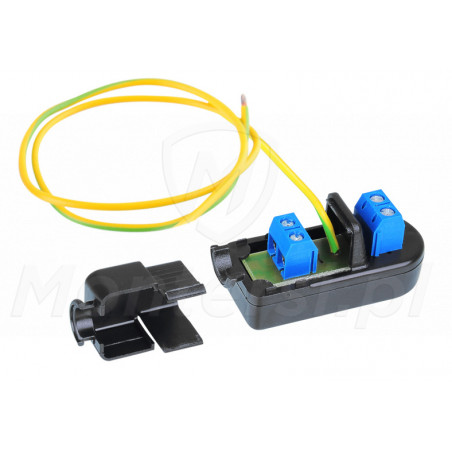

Ogranicznik przepięć OPV-1S
  • Ogranicznik przepięć OPV-1S

OPV-1S - Ogranicznik przepięć wideo, ultra-szybkie diody odcinająca, 30 A, 1 wejście, 1 wyjście

Parametry techniczne:

Parametry techniczne:

  • Ilość kanałów: 1
  • Do linii: Wideo
  • Napięcie ochrony: > 2.4 V
  • Prąd wyładowczy: 30 A
  • Czas reakcji: 15 ns
  • Uziemienie masy: Pośrednie, przez śrubę uziemiającą i iskrownik gazowy
  • Wejścia: 1x zaciski kablowe
  • Wyjścia: 1x zaciski kablowe
  • Temperatura pracy: -50...+55 °C
  • Waga: 0.055 kg

OPV-1S - Ogranicznik przepięć wideo, skutecznie zabezpieczający linie symetryczną sygnału wizji przed uszkodzeniami spowodowanymi przez pole elektromagnetyczne (powstałe przez bliskie uderzenie pioruna). OPV 1S jest urządzeniem biernym i nie powoduje straty jakości sygnału użytecznego.

Uproszczony schemat ogranicznika OPV-1S


Ograniczniki został wyposażony w ultra-szybkie diody przełączające dużej mocy - w przypadku pojawienia się napięcia większego niż 2.4 V, pomiędzy linią przesyłową a masą, diody powodują natychmiastowe zerwanie linii. Zapobiega to uszkodzeniu urządzeń współpracujących, takich jak np. kamery lub rejestratory.

Przykładowe zastosowanie ogranicznika OPV-1S


Aby skuteczność ogranicznika była na najwyższym poziomie, należy stosować go w połączeniu z dobrymi instalacjami uziemiającymi, jak najbliżej ochranianego urządzenia.

Pobierz

Typ Nazwa Opis Rozmiar
Instrukcje pdf OPV-1S - instrukcja obslugi 145.79 kB Pobierz
Karty Katalogowe pdf OPV-1S - karta katalogowa 101.93 kB Pobierz
Certyfikaty pdf OPV-1S - deklaracja CE 440.06 kB Pobierz
