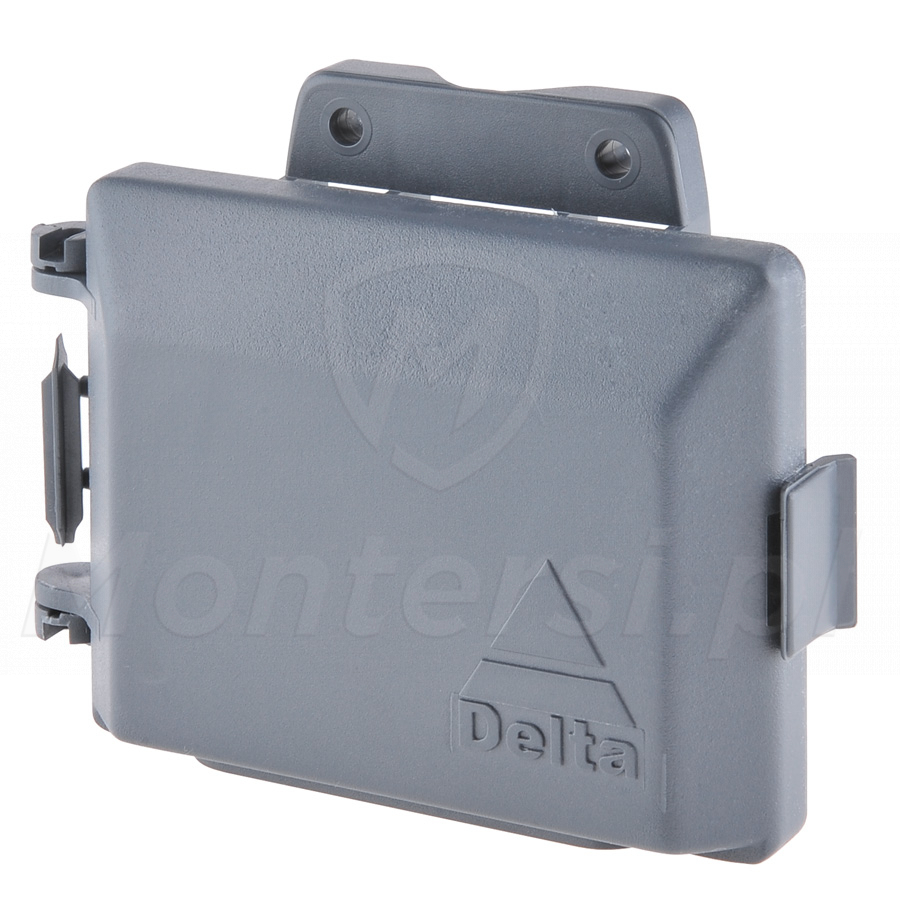

OPSD-5 - Ogranicznik przepięć do kamer obrotowych

Kod: 05409
Mało
Czas realizacji:
24h
120,00 zł
netto: 97,56 zł
  • Ilość kanałów: 1
  • Do linii: Wideo, zasilania, RS-485
  • Napięcie ochrony: Wideo: > 2.4 V, RS-485: > 8.2 V, zasilanie 12V: > 15 V, zasilanie 24V: > 36 V
  • Prąd wyładowczy: 5 kA
  • Czas reakcji: 15 ns
  • Uziemienie masy: Przez przewód
  • Pojemność: Wideo: < 7 pF
  • Wejścia: Zaciski kablowe
  • Wyjścia: Zaciski kablowe
  • Temperatura pracy: -50...+55 °C
  • Wymiary: 120 x 91 x 37 mm
  • Waga: 0.11 kg
wszystkie parametry

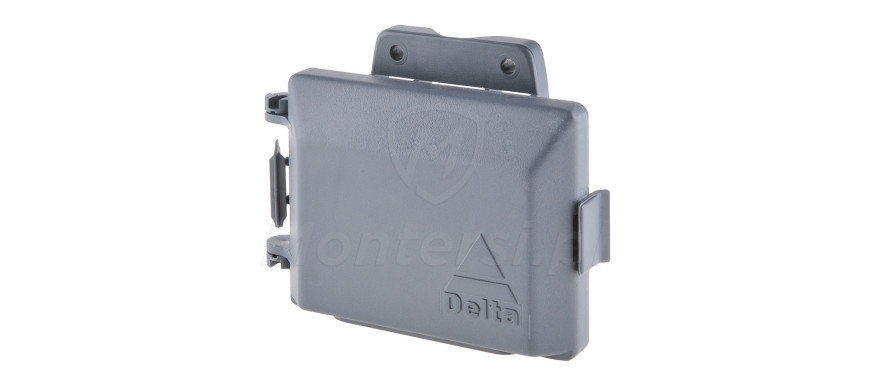

Zabezpieczenie przepięciowe OPSD-5
Zabezpieczenie przepięciowe OPSD-5

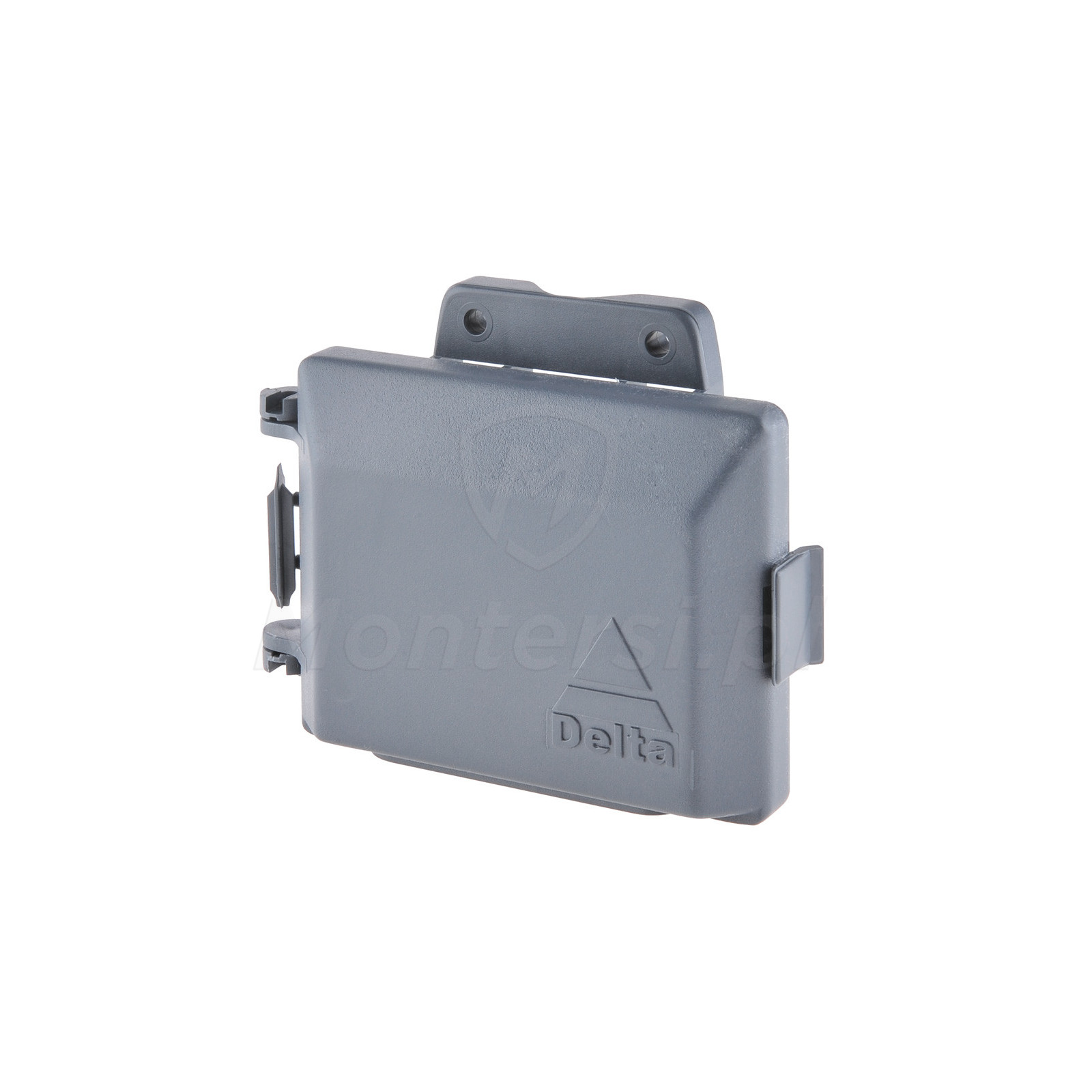

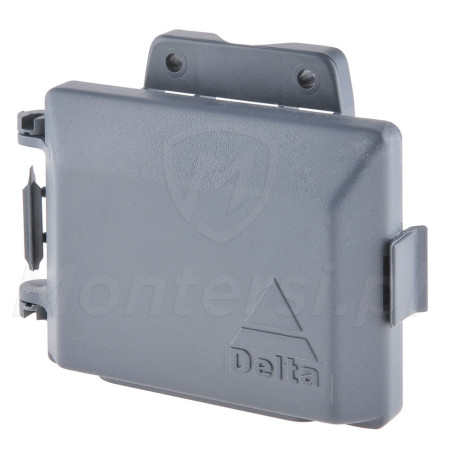

Ogranicznik przepięć OPSD-5

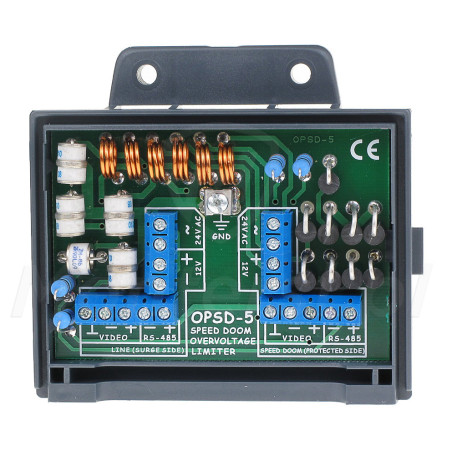

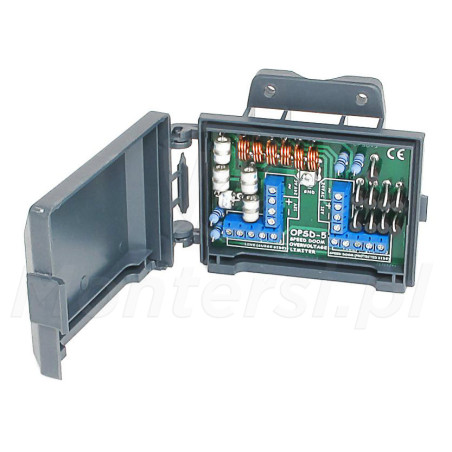

Wnętrze ogranicznika OPSD-5
Opis

Moduł ogranicznika przepięć, zaprojektowany z myślą o ochronie analogowych kamer obrotowych. Umożliwia zabezpieczenie toru wideo, zasilania 12V DC, 24V DC, a także interfejsu komunikacyjnego RS-485 przed przepięciami.

Zastosowanie OPSD-5 znacznie zmniejsza ryzyko uszkodzenia kamery, do którego może dojść podczas burzy. Co za tym idzie, powinien być stosowany w każdym systemie monitoringu z kamerami obrotowymi. Należy jednak pamiętać, że skuteczność zabezpieczenia jest zależna od jakości zastosowanego uziemienia.

Zabezpieczenie toru wideo:

  • Napięcie ochrony żyła / żyła > 2.4 V
  • Napięcie ochrony żyła / uziemienie > 18.4 V
  • Maksymalny prąd wyładowczy 5 kA
  • Impedancja szeregowa żyły 1 Ohm
  • Pojemność < 7 pF
  • Czas zadziałania 15 ns

Zabezpieczenie interfejsu RS-485:

  • Napięcie ochrony żyła / żyła > 8.2 V
  • Napięcie ochrony żyła / uziemienie > 19.4 V
  • Maksymalna wartość impulsu prądu (8.3 ms) 30 A
  • Czas zadziałania 15 ns

Zabezpieczenie zasilania 12V DC:

  • Napięcie ochrony żyła / żyła > 15 V
  • Napięcie ochrony żyła / uziemienie > 47 V
  • Maksymalny prąd wyładowczy 5 kA
  • Czas zadziałania 15 ns

Zabezpieczenie zasilania 24V AC:

  • Napięcie ochrony żyła / żyła > 36 V
  • Napięcie ochrony żyła / uziemienie > 47 V
  • Maksymalny prąd wyładowczy 5 kA
  • Czas zadziałania 15 ns
  • Ilość kanałów: 1
  • Do linii: Wideo, zasilania, RS-485
  • Napięcie ochrony: Wideo: > 2.4 V, RS-485: > 8.2 V, zasilanie 12V: > 15 V, zasilanie 24V: > 36 V
  • Prąd wyładowczy: 5 kA
  • Czas reakcji: 15 ns
  • Uziemienie masy: Przez przewód
  • Pojemność: Wideo: < 7 pF
  • Wejścia: Zaciski kablowe
  • Wyjścia: Zaciski kablowe
  • Temperatura pracy: -50...+55 °C
  • Wymiary: 120 x 91 x 37 mm
  • Waga: 0.11 kg
Typ Nazwa Opis Rozmiar
Instrukcje pdf OPSD-5 - instrukcja obsługi 225.24 kB Pobierz
Certyfikaty pdf OPSD-5 - deklaracja zgodności 289.84 kB Pobierz
Karty Katalogowe pdf OPSD-5 - karta katalogowa 71.24 kB Pobierz
