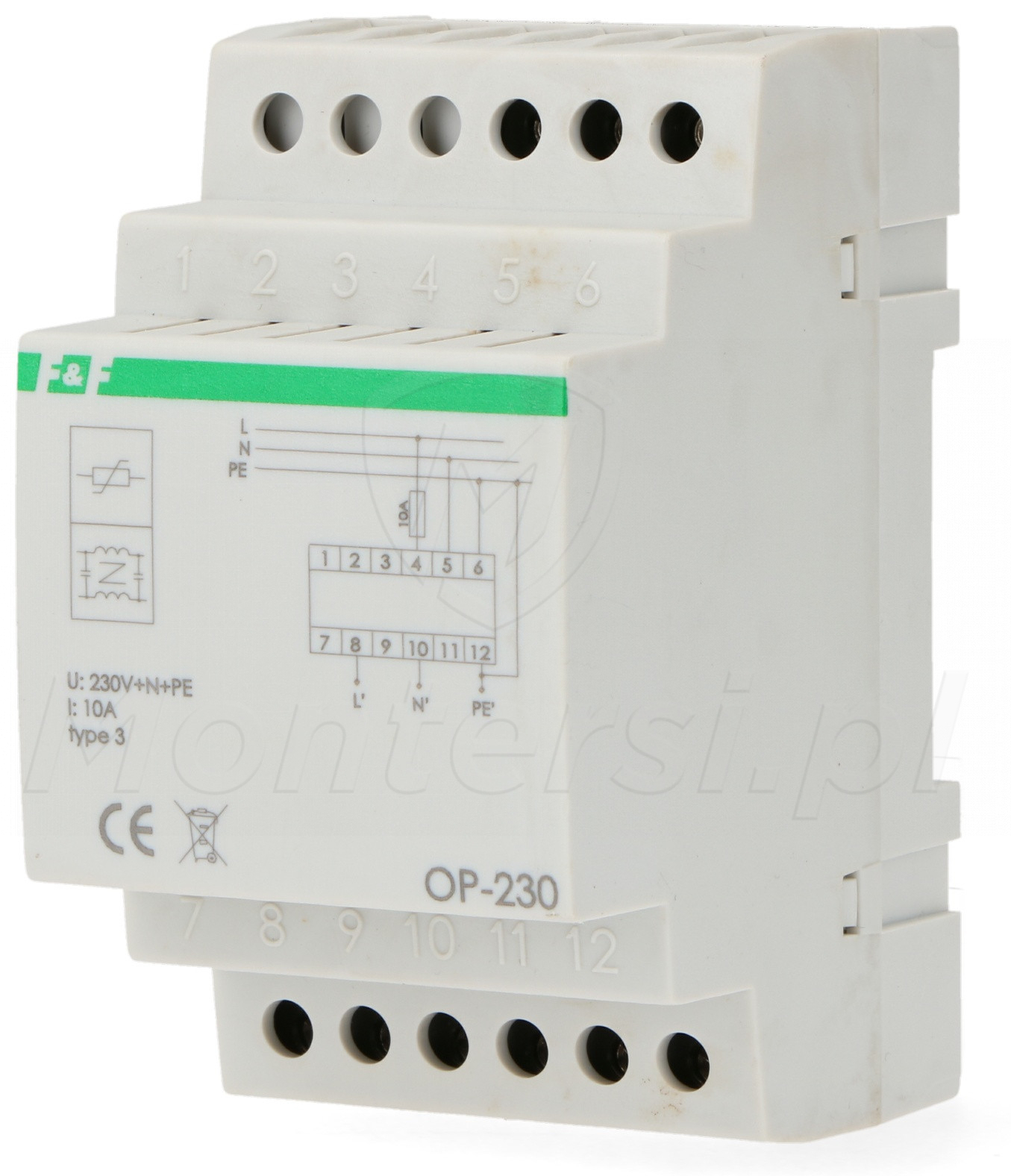

OP-230 - Filtr przeciwzakłóceniowy z układem przeciwprzepięciowym

Kod: 09681

Parametry techniczne:

  • Napięcie pracy: 230 V AC
  • Poziom ochrony: 1 KV
  • Czas reakcji: maks. 25 ns
  • Zabezpieczenia: 10 A gL/gG lub C10 A
  • Indukcyjność: 1 mH na tor
  • Pojemność: układu L→N: 880 nF
  • Zgodność z normą: IEC 61643-1:2001
  • Przyłączenie: zaciski śrubowe 4,0 mm²
  • Max. moment dokręcający: 0,5 Nm
  • Temperatura pracy: -25...+50 °C
  • Wymiary: 3 moduły (52,5 mm)
  • Sposób montażu: na szynie 35 mm
  • Klasa szczelności: IP20
Na zamówienie
Czas realizacji:
4 dni
175,85 zł
netto: 142,97 zł

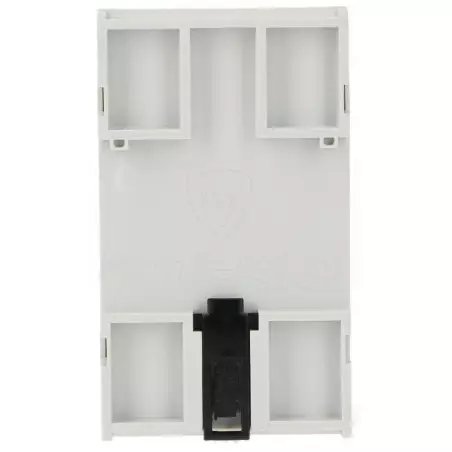

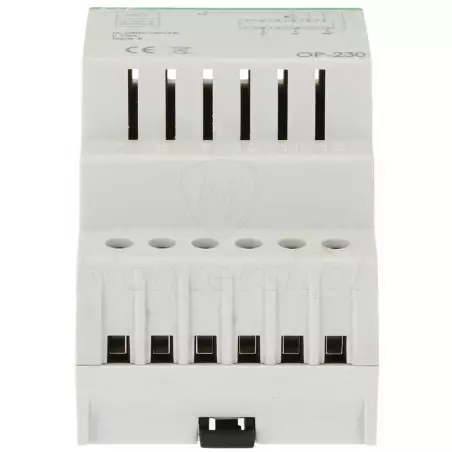

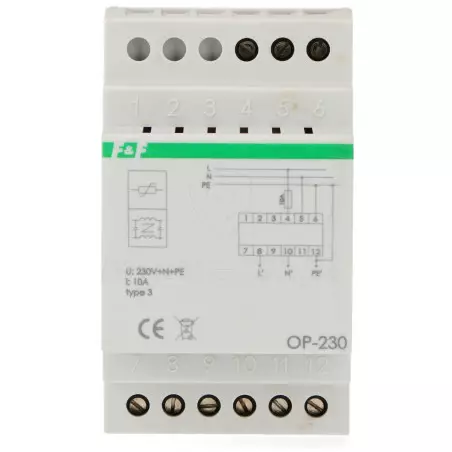

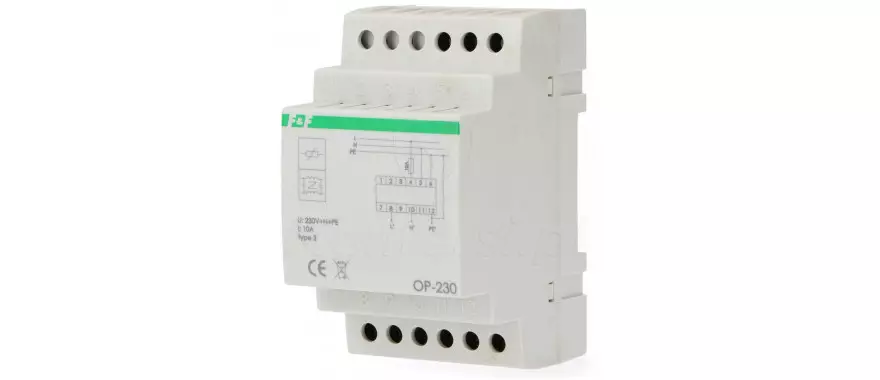

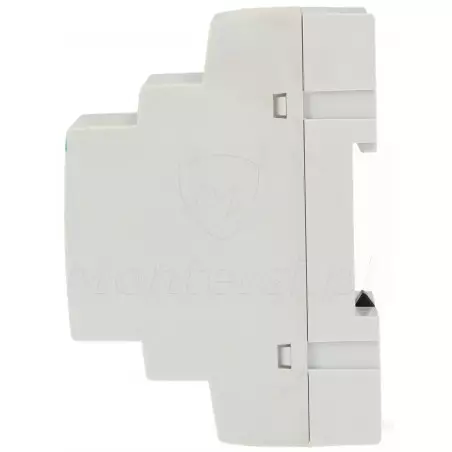

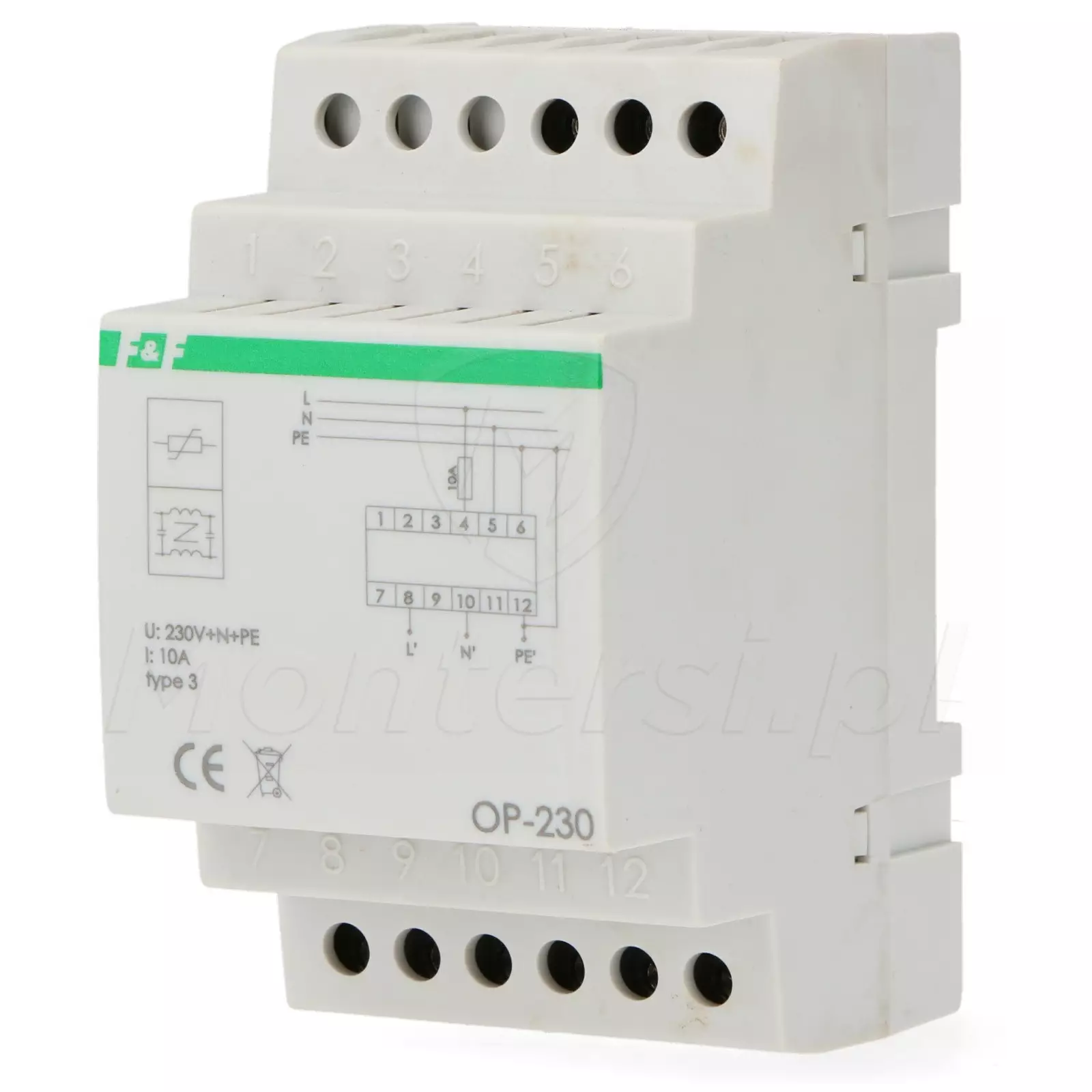

OP-230 - Filtr przeciwzakłóceniowy z układem przeciwprzepięciowym
  • OP-230 - Filtr przeciwzakłóceniowy z układem przeciwprzepięciowym
  • OP-230 - Filtr przeciwzakłóceniowy z układem przeciwprzepięciowym
  • OP-230 - Filtr przeciwzakłóceniowy z układem przeciwprzepięciowym
  • OP-230 - Filtr przeciwzakłóceniowy z układem przeciwprzepięciowym
  • OP-230 - Filtr przeciwzakłóceniowy z układem przeciwprzepięciowym

OP-230 - to profesjonalne zabezpieczenie przeciwzakłóceniowe dla urządzeń pracujących w rozdzielniach przemysłowych, szczególnie wrażliwych na zakłócenia i przepięcia w sieci zasilającej.

Dedykowane w szczególności dla rozbudowanych systemów automatyki przemysłowej z wykorzystaniem przekaźników czasowych, sterowników PLC,multimetrów, komputerów i innych urządzeń mikroprocesorowych. Również do zastosowania w instalacjach domowych jako zabezpieczenie sprzętu komputerowego i RTV.

Parametry techniczne:

Parametry techniczne:

  • Napięcie pracy: 230 V AC
  • Poziom ochrony: 1 KV
  • Czas reakcji: maks. 25 ns
  • Zabezpieczenia: 10 A gL/gG lub C10 A
  • Indukcyjność: 1 mH na tor
  • Pojemność: układu L→N: 880 nF
  • Zgodność z normą: IEC 61643-1:2001
  • Przyłączenie: zaciski śrubowe 4,0 mm²
  • Max. moment dokręcający: 0,5 Nm
  • Temperatura pracy: -25...+50 °C
  • Wymiary: 3 moduły (52,5 mm)
  • Sposób montażu: na szynie 35 mm
  • Klasa szczelności: IP20

Potrójny filtr przeciwzakłóceniowy

Pasywny układ dławików

Specjalnie zaprojektowany pasywny układ dławików, w znacznym stopniu eliminujący zakłócenia radioelektryczne i przemysłowe (filtr symetryczny). Jednocześnie blokuje zakłócenia przychodzące z sieci energetycznej i odwrotnie - zakłócenia pochodzące od urządzeń użytkownika (kuchenka mikrofalowa, komputer, zasilacze impulsowe, itd.) nie są przepuszczane do sieci zasilającej. Filtr ochronnika to układ o strukturze czwórnika (czwórnik to układ mający cztery zaciski – jedna z par zacisków pełni rolę wejścia, zaś druga wyjścia), który przepuszcza bez tłumienia lub z małym tłumieniem napięcia i prądy o określonym paśmie częstotliwości, a tłumi napięcia i prądy leżące poza tym pasmem. Filtry znajdują zastosowanie głównie w urządzeniach elektronicznych i energetycznych. Umieszczone pomiędzy źródłem zasilania a odbiornikiem powodują, że do odbiornika dostaje się sygnał o pożądanym widmie częstotliwości.

Zaawansowany układ przeciwprzepięciowy

Ochrona podłączonych urządzeń

Chroniący urządzenia w obwodzie, w który włączony jest ochronnik. Specjalne warystory działają zarówno przy typowych przepięciach sieciowych, jak również przy groźnych przepięciach asymetrycznych, które często występują jednocześnie z przepięciami symetrycznymi. OP-230 absorbuje wysoką wartość impulsu przepięciowego przy wyjątkowo krótkim czasie reakcji. Zastosowanie, nie jak zazwyczaj jednego lub trzech, ale sześciu warystorów tworzy podwójny stopień ostatecznego zabezpieczenia.

OP-230 sch d

Pobierz

Typ Nazwa Opis Rozmiar
Instrukcje pdf OP-230 - Instrukcja obsługi OP-230 - Instrukcja obsługi 94.9 kB Pobierz
Certyfikaty pdf OP-230 - Deklaracja zgodności OP-230 - Deklaracja zgodności 177.3 kB Pobierz
