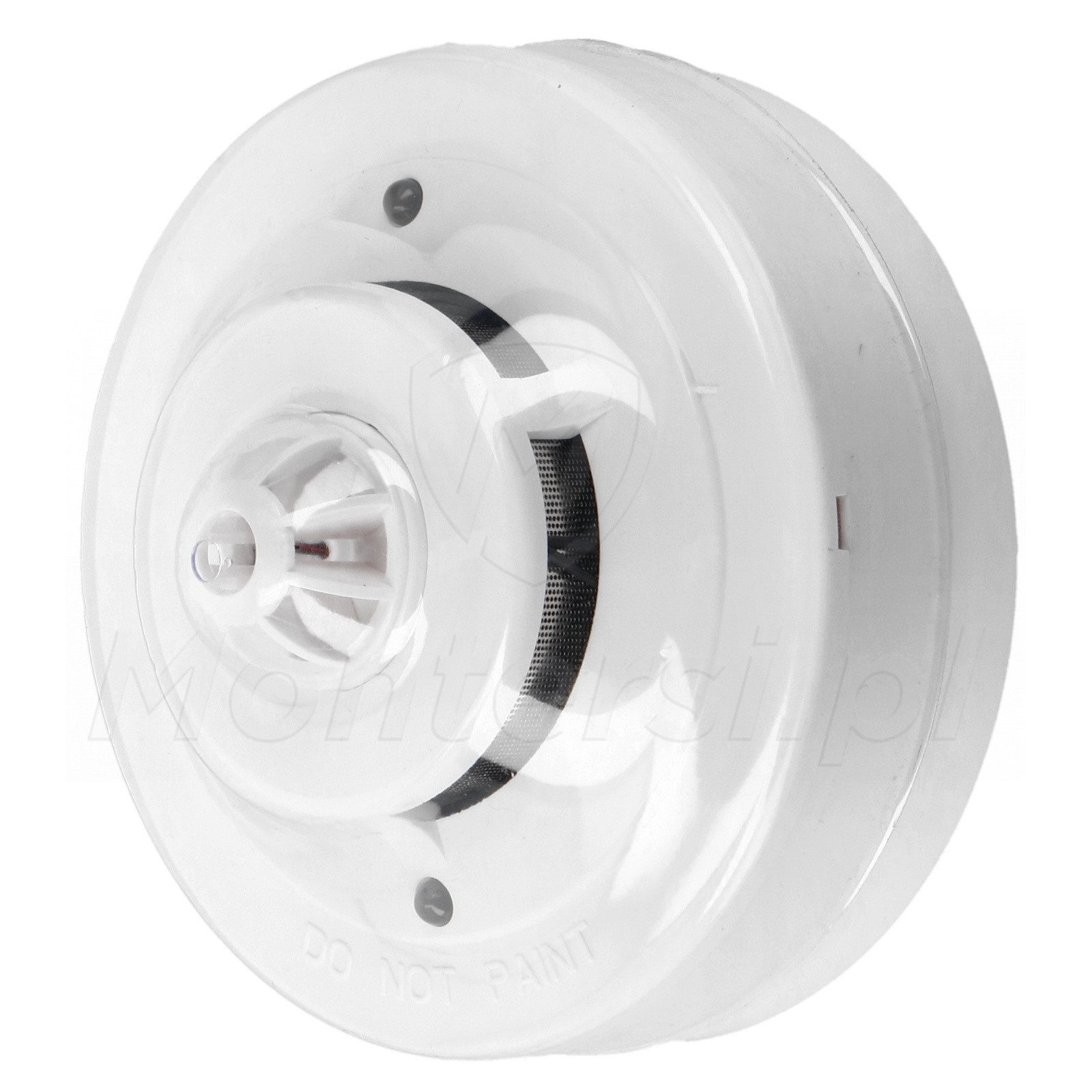

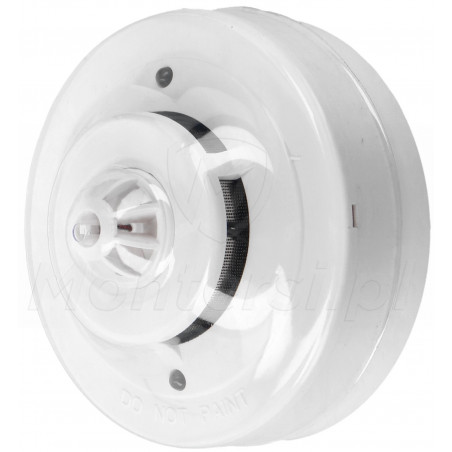

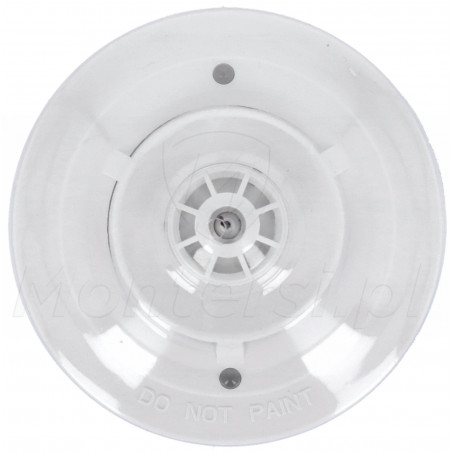

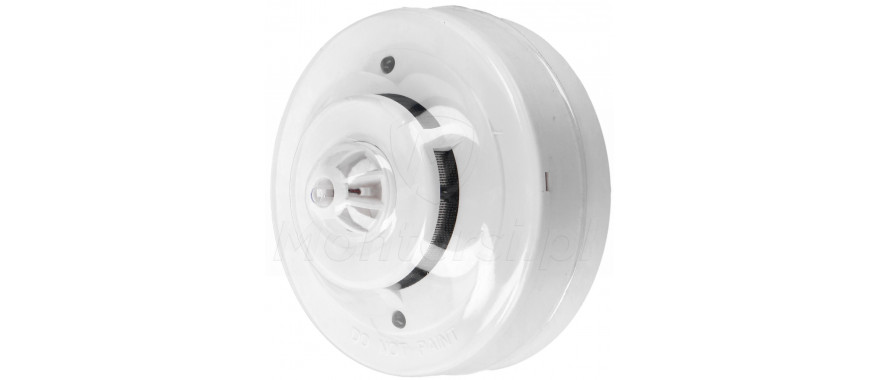

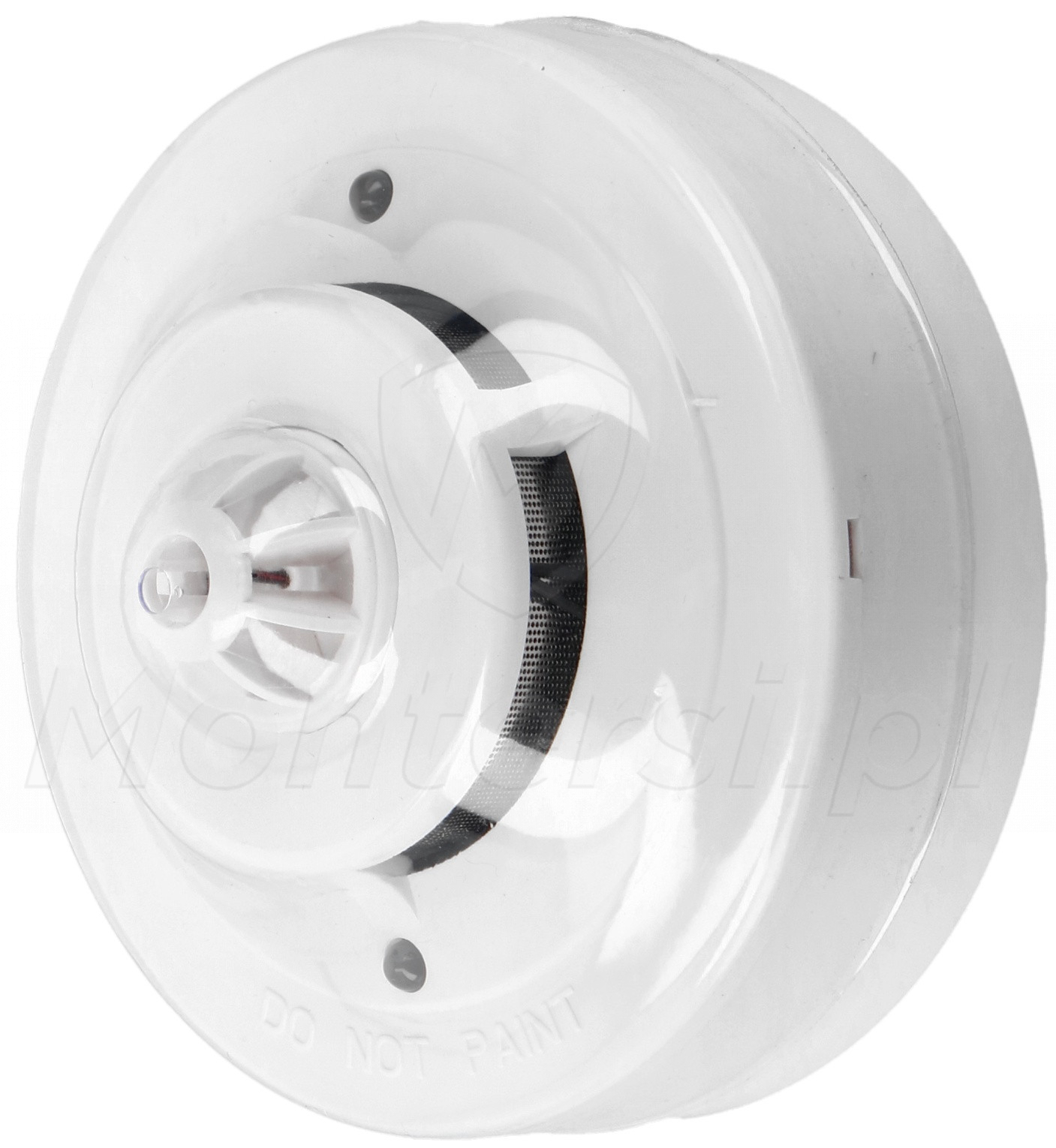

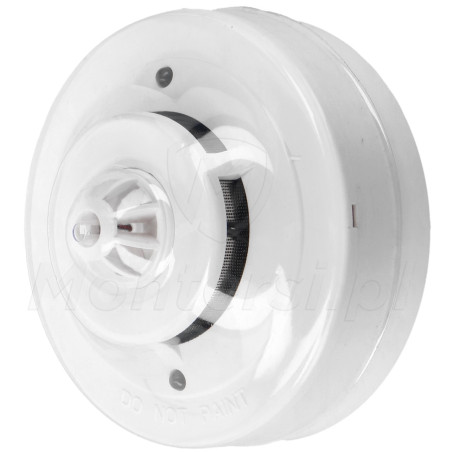

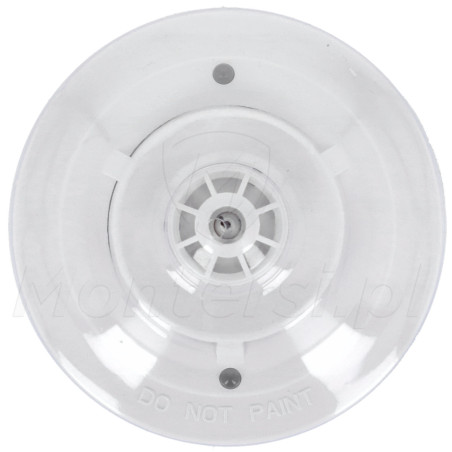

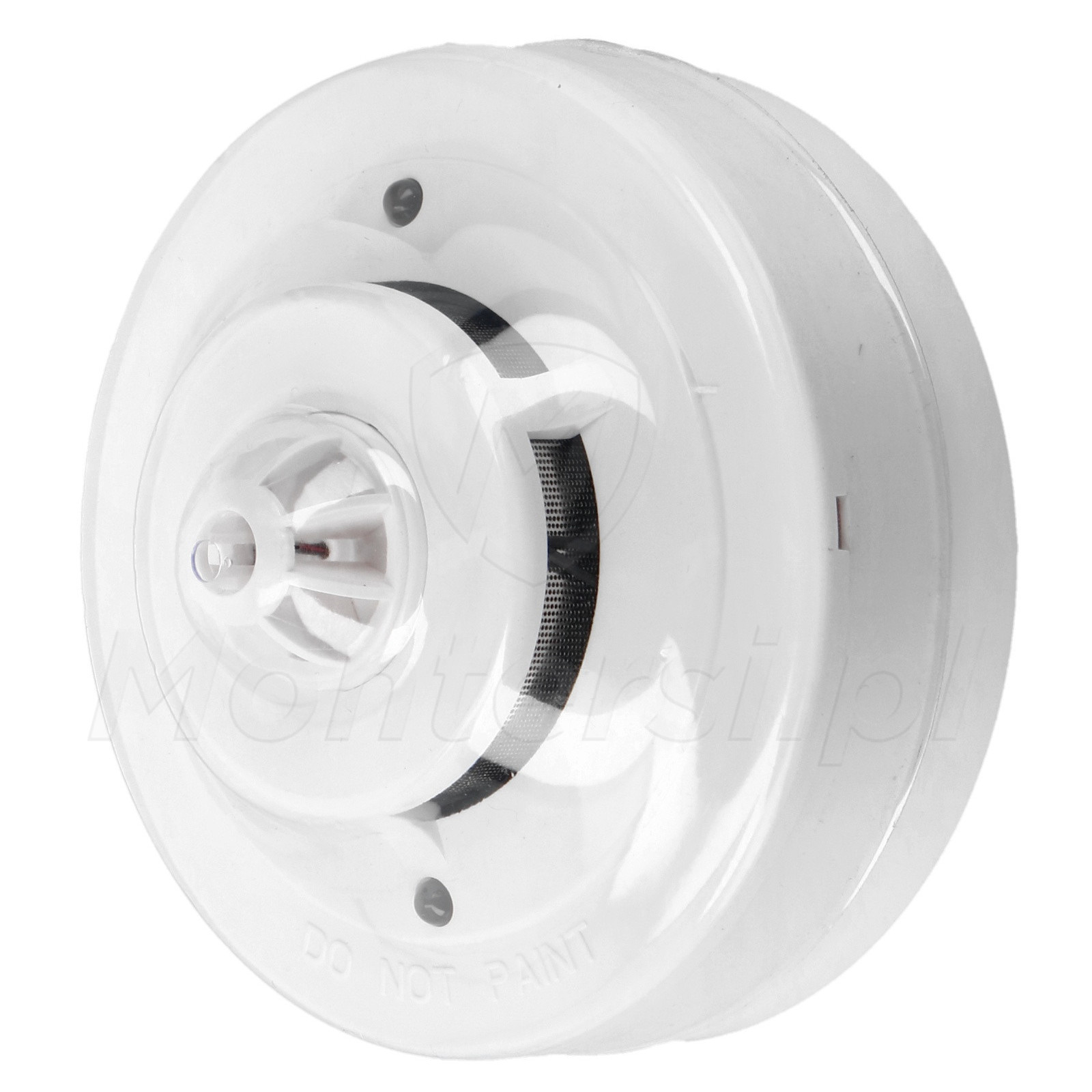

NB-338-4H - Optyczna czujka dymu i wysokiej temperatury

Kod: 02461

Mało

Czas realizacji:

24h

129,15 zł

netto: 105,00 zł

Zasilanie: 12 V
Max pobór prądu: 35 mA
Temperatura pracy: -10...+55 °C
Wymiary: Ø100 x 60 mm
Gwarancja producenta: 24 miesiące

wszystkie parametry

NB-338-4H - Optyczna czujka dymu i wysokiej temperatury

Opis

NB-338-4H - Optyczna czujka dymu i wysokiej temperatury. Czujka przeznaczona jest do wykrywania widzialnego dymu, który wytwarzany jest w początkowej fazie pożaru. Umożliwia tym samym wykrycie początkowego stadium, gdy materiał jeszcze się tli. Wysłanie informacji o pożarze do centrali następuje na długo przed wybuchem otwartego płomienia co pozwala na bezpieczne opuszczenie pomieszczenia. Dodatkowo czujka wyposażona została w dodatkowy czujnik temperatury, który działa niezależnie od czujnika dymu Zadziałanie czujnika jest wyzwalane po przekroczeniu wartości 57 °C. Takie połączenie przekłada się na wysoką skuteczność w działaniu.

Zasada działania

Wczesne wykrywanie zagrożenia

Podstawą działania optycznej czujki dymu NB-338-4H jest zasada Tyndala - rozpraszanie promienia świetlnego na cząsteczkach dymu. Zasadniczą częścią czujki NB-338-4H jest układ, składający się z diody elektroluminescencyjnej, emitującej światło oraz fotodiody, będącej odbiornikiem promieniowania. Fotodioda nie odbiera promieniowania do momentu, gdy do komory nie wpadną cząsteczki dymu i rozproszą promieniowanie kierując je na odbiornik.

Komunikacja czujki z centralą

Podłączenie przy pomocy 2- lub 4- żyłowego przewodu

Komunikacja między centralą systemu, a czujkami NB-338-4H odbywa się za pośrednictwem dwu- lub czteroprzewodowej linii dozorowej. Wszelkie sygnały alarmowe przesyłane są do centrali, która aktywuje system gaszenia oraz powiadamiania.

Kompatybilność z dowolną centralą alarmową

Uniwersalna czujka dymu

Cechą szczególną detektora jest jego kompatybilność z dowolną centralą alarmową 12V DC. Jest on wyposażony w wyjścia przekaźnikowe typu NO i NC oraz współpracuje z rezystorami końca linii w konfiguracji 2EOL.

Zasilanie z centrali

Informacje przesyłane za pomocą styków przekaźnikowych

Czujnik jest zasilany z centrali sygnalizacji włamaniowej. Informacja o pojawieniu się dymu jest przekazywana do centrali przy pomocy styków przekaźnikowych, które mogą one pracować w dwóch trybach:

NO - Przekaźnik znajduje się pod napięciem i w chwili pojawienia się alarmu lub braku zasilania, są przełączane

NC - Styki przekaźnika są połączone podczas alarmu

Zasilanie: 12 V
Max pobór prądu: 35 mA
Temperatura pracy: -10...+55 °C
Wymiary: Ø100 x 60 mm
Gwarancja producenta: 24 miesiące
