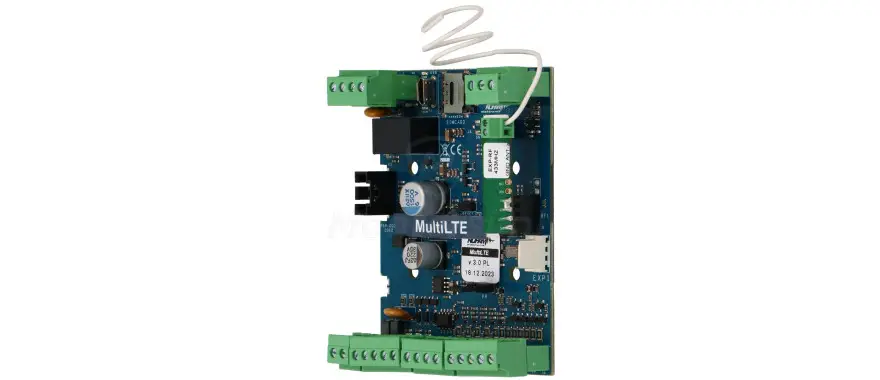

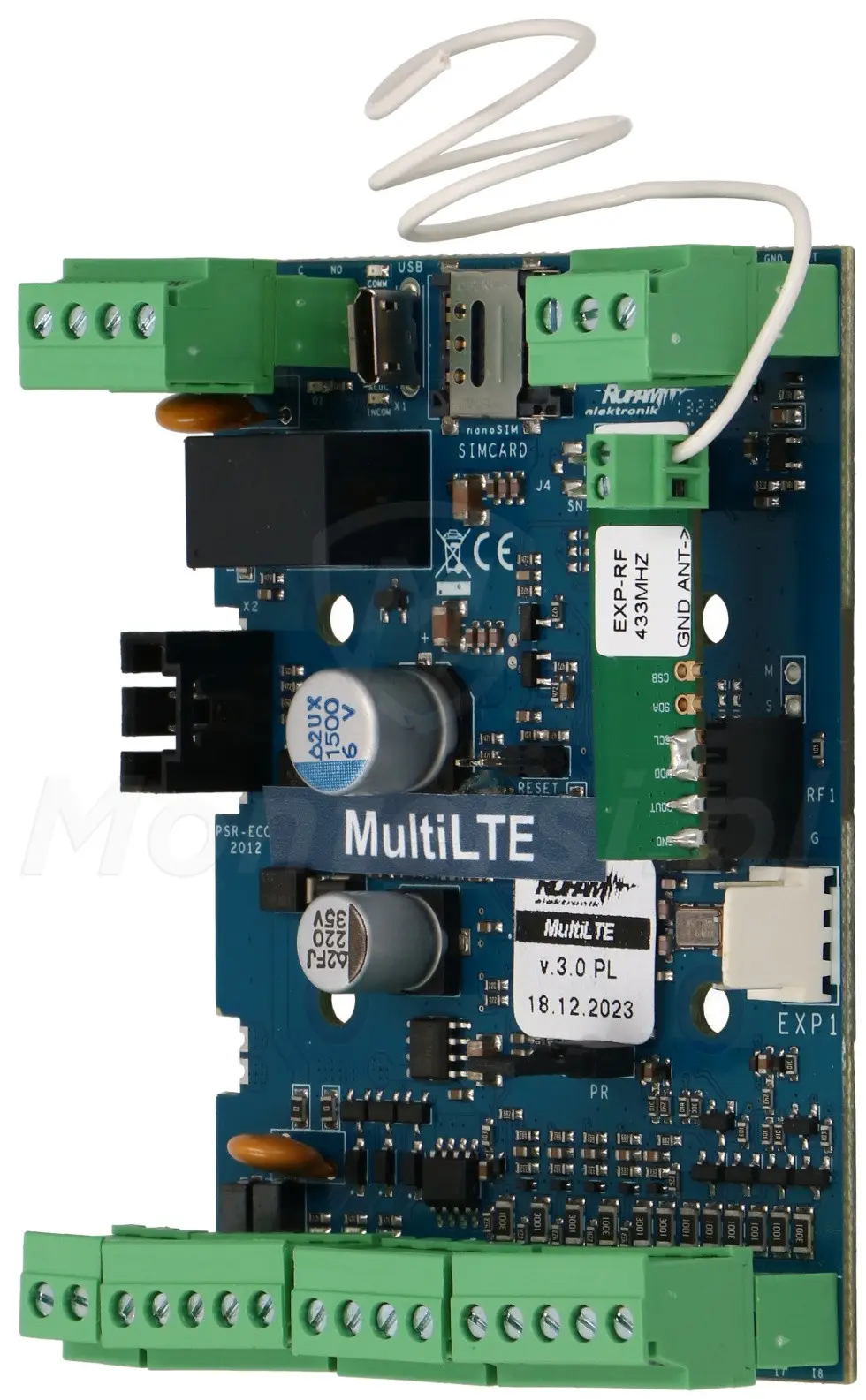

MultiLTE-RF - Moduł powiadomienia i sterowania LTE, radioodbiornik

Kod: 33502

Parametry techniczne:

  • Wejścia: 8 programowalnych wejść i 1 wejście FAC
  • Wyjścia: 4 sterowalne wyjścia i 1 wyjście AUX
  • Powiadomienie: PUSH / SMS / CALL / E-MAIL / VOICE / CLIP
  • Modem LTE: TAK
  • Wbudowany moduł radiowy: TAK
  • Zdalna konfiguracja: TAK
  • Zdalne sterowanie: TAK
  • Sterowanie automatyką: TAK
  • Pamięć zdarzeń: 1000
  • Ilość numerów sterujących: 1000
  • Ilość numerów powiadomień: 1000
  • Zasilanie: 12 V DC
  • Gwarancja producenta: 24 miesiące
Dużo
Czas realizacji:
24h
1 057,80 zł
netto: 860,00 zł
  • Darmowa dostawa

MultiLTE-RF - Moduł powiadomienia i sterowania LTE, dedykowany do pracy w systemie alarmowym, automatyki, kontroli dostępu, itd. Funkcjonalny i prosty w obsłudze umożliwia otrzymywanie przez użytkownika powiadomień o stanie systemu, a także sterowanie systemem i urządzeniami wykonawczymi. Przez co jest ono świetnym urządzeniem pomocniczym np. central systemów alarmowych, rozszerzających ich możliwości i funkcjonalność. Do cech charakterystycznych modułu MultiLTE-RF można zaliczyć:

  • Wbudowane 8 programowalnych wejść (6x standardowe NO / NC i 2x analogowe NO / NC) oraz wejście FAC
  • Wbudowane 4 wyjścia sterowalne (1x przekaźnikowe i 3x tranzystorowe) i 1 wyjście AUX
  • Wbudowany modem LTE - obsługa sieci LTE 4G i 2G, (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz)
  • Zegar RTC, kalendarz, synchronizacja z siecią LTE lub serwerami NTP
  • Obsługa kodów USSD - kontrola minimalnej kwoty na karcie GSM
  • Obsługa do 1000 numerów telefonów
  • Realizacja powiadomień przy pomocy PUSH (aplikacja RopamBasic) / SMS / CALL / e-mail
  • Realizacja połączeń głosowych VOICE / CLIP (dla dowolnych zdarzeń w systemie)
  • Wbudowany odbiornik radiowy 433 MHz (obsługa do 1000 pilotów TR-4H)
  • Współpraca ze stacją / serwerem RMS lub Kronos NET (szyfrowana transmisja TCP/IP; 2 adresy IP)
  • Obsługa czujek temperatury (TSR-x)
  • LoggerTemp - rejestracja wartości temperatury (7 dni) z automatyczną transmisją dobowych logów poprzez e-mail
  • Pamięć 1000 zdarzeń z nadpisywaniem
  • LogicProcessor zapewniający zaawansowane funkcje logiczne, czasowo-logiczne i arytmetyczne
  • Programowanie: lokalne przez micro USB lub zdalne przez LTE/GPRS (serwer RopamBridge)
  • Zasilanie z poziomu zasilacza systemowego PSR-ECO-2012 (brak zasilacza w zestawie)

Moduł MultiLTE-RF znajduje zastosowanie w miejscach takich jak np.:

  • Elektroniczne systemy sygnalizacji włamania i napadu
  • Powiadomienie dla jednostek OSP
  • Systemy automatyki wjazdowej (bramy i szlabany)
  • Systemy automatyki domowej
  • Systemy kontroli i sterowania poprzez sieć LTE
  • Systemy kontroli i nadzoru temperatury
  • Systemy kontroli i nadzoru nad przesyłowymi sieciami energetycznymi
  • Systemy kontroli dostępu
  • Transmisja i sterowanie procesami technicznymi

Parametry techniczne:

Parametry techniczne:

  • Wejścia: 8 programowalnych wejść i 1 wejście FAC
  • Wyjścia: 4 sterowalne wyjścia i 1 wyjście AUX
  • Powiadomienie: PUSH / SMS / CALL / E-MAIL / VOICE / CLIP
  • Modem LTE: TAK
  • Wbudowany moduł radiowy: TAK
  • Zdalna konfiguracja: TAK
  • Zdalne sterowanie: TAK
  • Sterowanie automatyką: TAK
  • Pamięć zdarzeń: 1000
  • Ilość numerów sterujących: 1000
  • Ilość numerów powiadomień: 1000
  • Zasilanie: 12 V DC
  • Gwarancja producenta: 24 miesiące

Wejścia modułu

Współpraca z praktycznie dowolnymi czujkami alarmowymi

Moduł powiadomienia i sterowania MultiLTE-RF jest wyposażona 8 programowalnych wejść, do których można podłączyć praktycznie dowolną czujkę alarmową. Przykładowo można je wykorzystać do podłączenia standardowych czujek ruchu, czujek dymu papierosowego lub czujek temperatury. Wejścia modułu dzielą się na 2 typy:

  • I1 - I6 - Standardowe wejścia typu NO / NC, służące do kontroli stanu systemu alarmowego
  • I7 - I8 - Analogowe wejścia typu NO / NC (GND / +12 V) lub 0 - 10 V (4 - 20 mA)

Moduł MultiLTE-RF jest również wyposażony w wejście FAC. Przy jego pomocy możliwa jest kontrola napięcia AC, np. centrali alarmowej współpracującej z modułem.

Wyjścia modułu

Współpraca z urządzeniami automatyki domowej

Moduł jest również wyposażony 4 wyjścia sterowalne, do których można podłączyć urządzenia automatyki domowej. Wyjścia modułu dzielą się na 2 typy:

  • O1 - Wyjście przekaźnikowe (max. 1 A @ 30 V DC)
  • O2 - O4 - Wyjścia tranzystorowe z zabezpieczeniem zwarciowym (max. 700 mA)

Moduł posiada również wbudowane wejście zasilania AUX 12 V / 1 A. Przy jego pomocy można zrealizować zasilenie np. czujek lub przekaźników. Wyjście AUX posiada zabezpieczenie przeciwzwarciowe, przeciążeniowe i temperaturowe.

Modem LTE

Powiadomienia o zdarzeniach w systemie i zdalna obsługa

Moduł posiada wbudowany modem LTE do obsługi sieci 4G i 2G (LTE-FDD: B1/B3/B5/B7/B8/B20/B28, GSM: 850/900/1800/1900 MHz). Przy jego pomocy możliwa jest realizacja powiadomień o zdarzeniach w systemie, a także zdalne sterowanie systemem i urządzeniami automatyki. Powiadomieni i zdalne sterowanie jest podstawowo realizowane z poziomu aplikacji RopamBasic. Moduł ma również możliwość realizacji powiadomień przy pomocy:

  • SMS / CALL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 1000 numerów telefonów)
  • E-MAIL - Niezależne komunikaty dla zdarzeń w systemie (na maksymalnie 8 adresów e-mail)
  • VOICE / CLIP - Niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi (możliwość wgrania do 8 komunikatów głosowych)

Cechą szczególną modułu Multi jest możliwość obsługi do 1000 numerów telefonów, przez co sprawdza się on doskonale w systemach wieloabonentowych. Moduł umożliwia również utworzenie 8 grup numerów telefonów do powiadomienia i sterowania CLIP. Realizuje on również funkcje rozgłaszania informacji do grup użytkowników. Dodatkowo moduł wykrywa próby zagłuszenia GSM (jamming), które są zapisywane w pamięci zdarzeń i raportowane.

Odbiornik radiowy 433 MHz

Możliwość sterowania systemem z poziomu pilotów

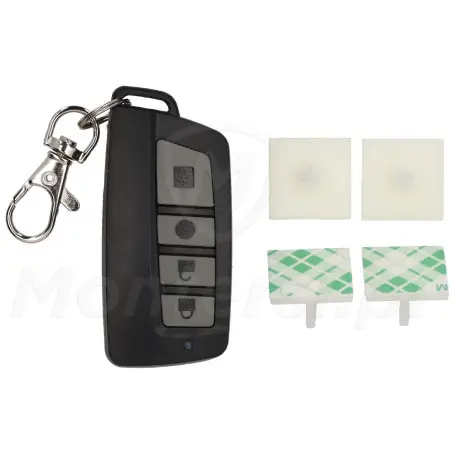

Cechą charakterystyczną modelu "RF" jest wbudowany odbiornik radiowy 433 MHz. Przy jego pomocy można zdalnie sterować np. systemem alarmowym lub automatyki z poziomu pilotów. Jest to wygodne rozwiązanie, umożliwiajace błyskawicznie i banalnie proste aktywowanie podstawowych funkcji systemu. Sterownik MultiLTE-RF może współpracować z max. 1000 pilotów TR-4H.

Aplikacja RopamBasic

Prosta i wygodna obsługa modułu powiadomień i sterowania BasicLTE

Zdalna obsługa modułu MultiLTE-RF jest podstawowo realizowana z poziomu aplikacji RopamBasic na urządzenia mobilne z systemem operacyjnym Android lub iOS. Aplikacja cechuje się wysoką funkcjonalnością i intuicyjnym, w pełni konfigurowalnym interfejsem (UI) - dzięki czemu codzienna obsługa systemu jest prosta i przyjemna. Do podstawowych właściwości aplikacji można zaliczyć:

  • Obsługa powiadomień PUSH oraz poleceń głosowych
  • Możliwość dostosowania menu do potrzeb użytkownika (przez dowolne umieszczenie piktogramów w aplikacji)
  • Sterowanie za pomocą widgetów z poziomu pulpitu systemu Android
  • Tworzenie własnych makro-poleceń
  • Łatwa konfiguracja, przez zeskanowanie kodu QR wygenerowanego w programie BasicGSMManager

Z poziomu aplikacji RopamBasic użytkownik może:

  • Podglądać stan urządzenia
  • Podglądać stan wejść
  • Podglądać stan wyjść
  • Sterować wyjściami
  • Uzbrajać i rozbrajać system
  • Podglądać aktualne awarie w systemie
  • Podglądać zdarzenia systemowe

LogicProcessor

Zaawansowana logika systemu

Dużą zaletą modułu MultiLTE-RF jest jej budowa w oparciu o zaawansowany mikroprocesor, z systemem operacyjnym czasu rzeczywistego. Dzięki niemu możliwa jest obsługa funkcji logicznych, funkcji czasowo-logicznych i funkcji arytmetyki, które umożliwiają budowę inteligentnej automatyki i systemu alarmowego. LogicProcessor udostępnia 10 niezależnych warunków logicznych (bloki If...Then...Else) oraz 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych. LogicProcessor udostępnia również 4 timery z kalendarzem do sterowania i automatyki.

Pobierz

Typ Nazwa Opis Rozmiar
Instrukcje pdf Multilte-rf - Instrukcja instalacji.pdf 3.08 MB Pobierz
Karty Katalogowe pdf MultiLTE-RF - Karta katalogowa 239.96 kB Pobierz
