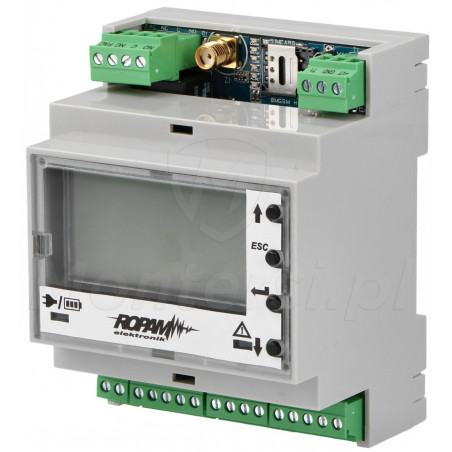

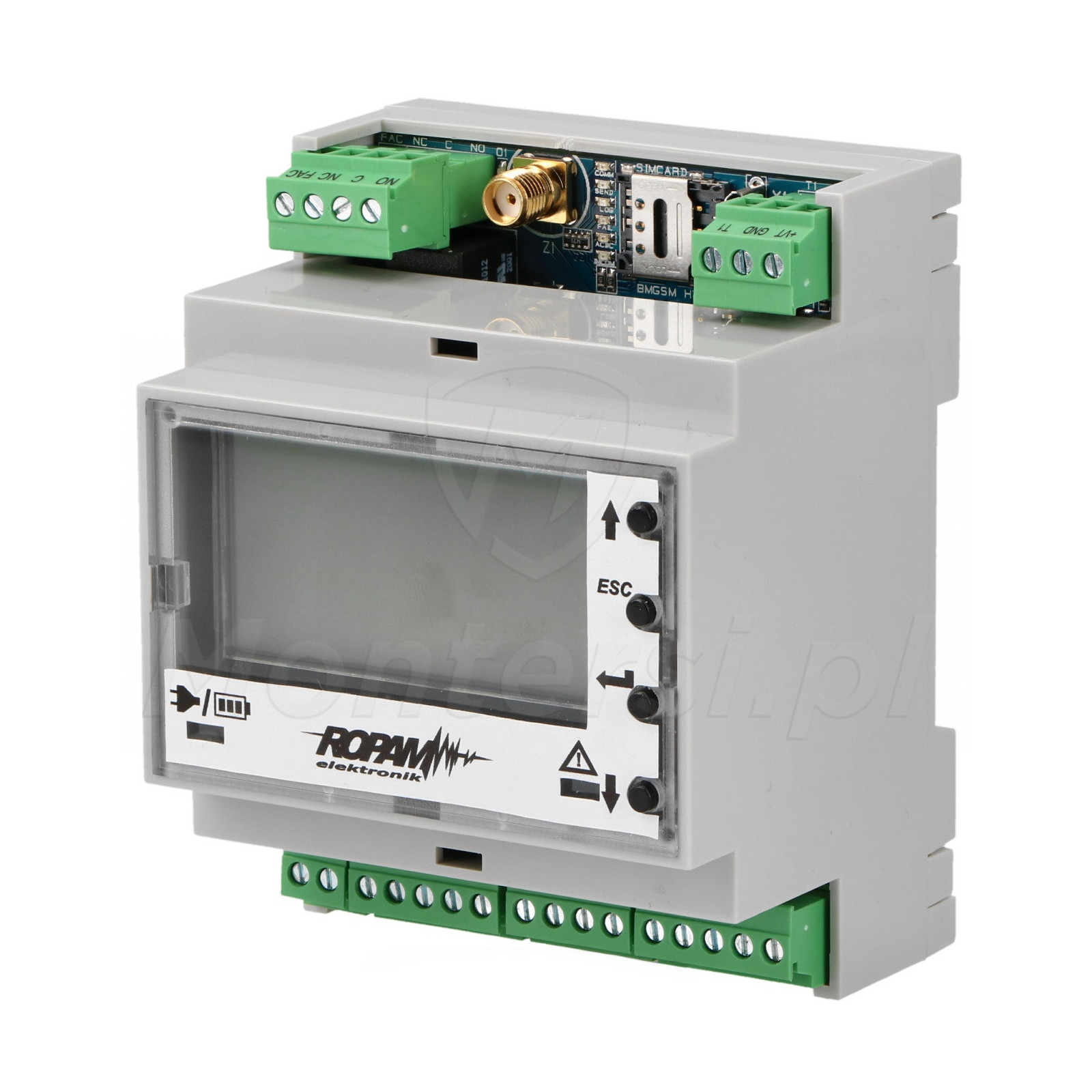

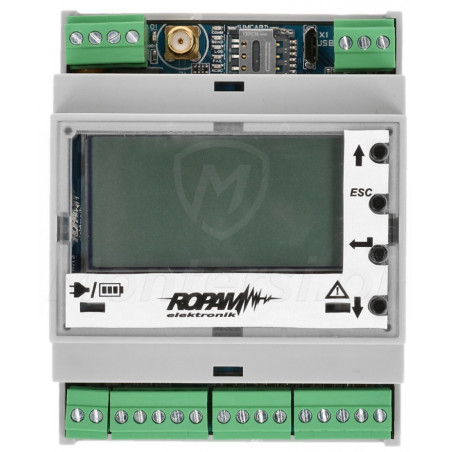

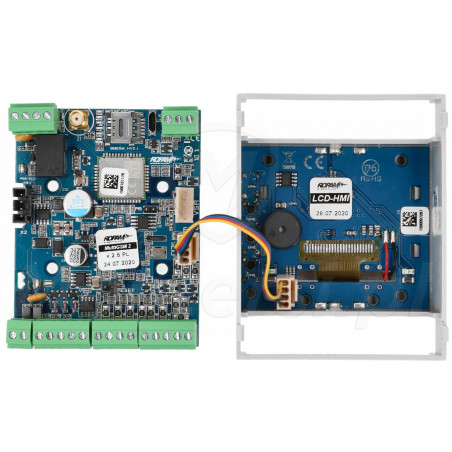

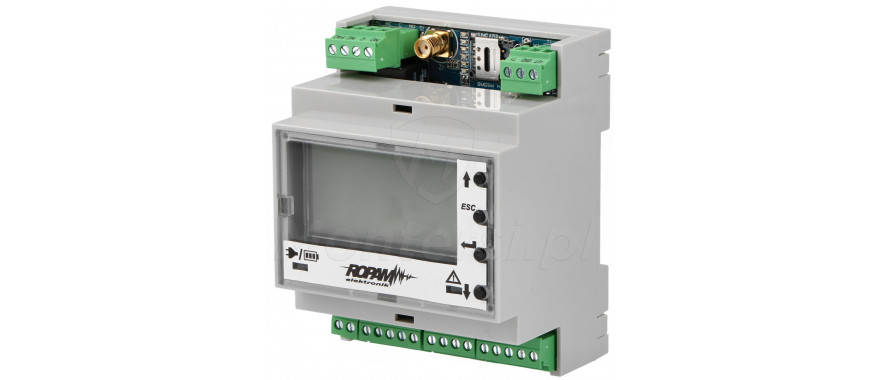

MultiGSM-LCD-HMI-D4M 2 - Moduł GSM MultiGSM 2 i panel LCD-HMI-D4M

Powiadomienie GSM

Informacja o zdarzeniach w systemie alarmowym

Powiadomienie GSM znacznie zwiększa możliwości nadzoru alarmu, przez co jest ono standardem w profesjonalnych systemach. Moduł MultiGSM 2 wykorzystuje jedynie sprawdzone techniki powiadomienia o zdarzeniach, takie jak SMS, CALL i e-mail. Powiadomienie może być realizowane na konkretne numery telefonów, adresy e-mail (8 adresów) lub dedykowane aplikacje na urządzenia mobilne - RopamBasic, RopamDroid i RopamDroidPro.

Cechą szczególną modułu Multi jest możliwość obsługi do 1000 numerów telefonów, przez co sprawdza się on doskonale w systemach wieloabonentowych. Moduł umożliwia również utworzenie 8 grup numerów telefonów do powiadomienia i sterowania CLIP. Realizuje on również funkcje rozgłaszania informacji do grup użytkowników.

Nowa wersja modułu MultiGSM 2 posiada wbudowaną pamięć i nie wymaga stosowania zewnętrznej karty microSD do zapisania listy numerów telefonów.

Wejścia/wyjścia modułu

Współpraca z dowolnym systemem alarmowym i urządzeniami wykonawczymi

Modu powiadomienia MultiGSM 2 posiada wbudowane 8 wejść, służących do podłączania czujek alarmowych:

• I1 - I6 - standardowe wejścia typu NO / NC, służące do kontroli stanu systemu alarmowego
• I7 - I8 - wejścia analogowe NO / NC (GND - 12 V lub 0 - 10 V), umożliwiające współpracę z czujkami analogowymi

Moduł powiadomienia posiada również 1 wyjście przekaźnikowe. Dzięki niemu, z poziomu modułu można sterować urządzeniem automatyki domowej, takim jak np. napędem bramowym. Moduł jest również wyposażony w 3 wyjścia tranzystorowe z zabezpieczeniem zwarciowym (0.7 A) oraz 1 wyjście AUX z zabezpieczeniem 1 A. Wyjścia są sterowane przez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe lub LogicProcessor.

Aplikacje mobilne

Możliwość obsługi systemu z poziomu smartfonu

Dużą zaletą modułu MultiGSM wersji 2 jest możliwość zdalnego sterowania z poziomu urządzeń mobilnych. Producent udostępnia aplikacje:

• RopamBasic - aplikacja na urządzenia z systemem operacyjnym Android lub iOS, realizująca połączenie przez GPRS i serwer RopamBridge. Z jej poziomu użytkownik może podglądać stan podłączonych urządzeń, sterować wyjściami modułu, uzbrajać i rozbrajać system, przeglądać historię zdarzeń i przeglądać stan awarii. W przypadku modułu MultiGSM 2 aplikacja RopamBasic umożliwia również podgląd listy numerów telefonów, dodawanie i usuwanie numerów, importowanie i eksportowanie numerów oraz czyszczenie listy numerów.
• RopamDroid - aplikacja na urządzenia z systemem operacyjnym Android, służąca do sterowania systemem. Z jej poziomu możliwe jest np. sprawdzanie statusu systemu, blokowanie wejścia lub grupowe sterowanie wyjściami. Cechą charakterystyczną aplikacji jest komunikacji z modułem przy pomocy wiadomości SMS.
• RopamDroidPro - aplikacja na urządzenia z systemem operacyjnym Android, będąca rozszerzeniem aplikacji RopamDroid. Pro jest wersją wieloobiektową, umożliwiającą obsługę wielu systemów jednocześnie.

LogicProcessor

Inteligentne sterowanie automatyką domową

Dużą zaletą modułu powiadomienia MultiGSM 2 jest wbudowany 32-bitowy mikroprocesor, z systemem operacyjnym czasu rzeczywistego (RTOS). Umożliwia on obsługę wielu zaawansowanych funkcji logicznych i funkcji czasowo-logicznych. Dzięki nim moduł można wykorzystać do realizacji automatyki domowej, połączonej ze sterowaniem GSM.

Moduł udostępnia funkcje logiczne dla wejść, wyjść, markerów, progów temperatury, progów wejść analogowych, awarii, timerów i wartości binarnych. Obsługuje on również 10 niezależnych warunków logicznych, 10 przekaźników czasowych i 4 timery kalendarzowe. Dzięki szerokim możliwością programowania logiki systemu, można go precyzyjnie dostosować do wymagań klienta i specyfiki obiektu.

Modem GSM 2G

Dobre parametry transmisji

Model MultiGSM 2 zbudowano w oparciu o standardowy modem GSM dla sieci 2G. Zapewnia on stabilne parametry transmisji, z prędkością dochodząca do 64 kb/s. Taka prędkość w zupełności wystarcza do realizacji powiadomienia i zdalnego sterowania systemem. Sieć 2G cechuje się również dobrą odpornością na zakłócenia, co gwarantuje niezawodność transmisji danych. Dodatkowo moduł wykrywa próby zagłuszenia GSM (jamming), które są zapisywane w pamięci i sygnalizowane na wyjściu.

BasicGSM Manager

Programowanie z poziomu komputera

Ropam udostępnia autorskie oprogramowanie na komputer BasicGSM Manager, z poziomu którego możliwa jest pełna konfiguracja modułu MultiGSM 2. Program posiada przyjazny interfejs, dzięki któremu konfiguracja jest prostsza i bardziej intuicyjna - co okazuje się nieocenione przy konfiguracji zaawansowanych funkcji i logiki systemu. Połączenie pomiędzy modułem a komputerem może zostać zrealizowane przez port microUSB lub przy pomocy GPRS. Do programowania może być wykorzystany kabel z portem micro USB.

Instalator ma również możliwość zmiany poszczególnych ustawień modułu przy pomocy odpowiednich komend SMS. Rozwiązanie to okazuje się bardzo wygodne, w sytuacji gdy potrzebne jest przeprowadzenie drobnej zmiany w parametrach modułu.

Pozostałe właściwości modułu MultiGSM 2:

• Gniazdo antenowe SMA, do podłączenia anteny GSM
• Gniazdo nanoSIM, do umieszczenia karty
• Gniazdo do podłączenia dedykowanego zasilacza PSR-ECO 2012
• Port microUSB do podłączenia komputera serwisowego (programowanie i aktualizacja oprogramowania)
• Wejścia FAC do kontroli napięcia AC (np. centrali alarmowej)
• Sygnalizacja optyczna stanu urządzenia
• Rozłączane listwy zaciskowe
• Możliwość wgrania do 8 komunikatów głosowych do realizacji powiadomienia CALL
• Pamięć do 1000 zdarzeń z nadpisywaniem
• Możliwość integracji z wideodomofonem, przy pomocy bramki VAR-1U. Umożliwia prowadzenie rozmów pomiędzy panelem bramowym, a telefonem komórkowym
• Rejestracja wartości temperatury i wejść analogowych (do 7 dni), z automatycznym przesyłaniem logów przez e-mail
• Obsługa kodów USSD, umożliwiająca kontrolę kart pre-paid z ustawieniem minimalnej kwoty na karcie
• Wbudowany zegar RTC (czasu rzeczywistego), obsługa 4 timerów kalendarzowych, synchronizacja z siecią GSM lub serwerem NTP
• Wbudowany modem GSM / GPRS-2G
• Obsługa funkcji testu łączności - SMS, SMS STAN, CLIP, e-mail
• Współpraca z czujkami temperaturowymi serii TSR-x i obsługa funkcji termostatu GSM
• Współpraca z syntezerami mowy VSR-1 i VSR-2 do zapisu i odtwarzania komunikatów audio
• Współpraca z modułem audio AMR-1 umożliwiającym nasłuch obiektu (podłączany do wejścia VSR)
