MultiGSM-D4M 2 - moduł powiadomienia i sterowania GSM, obudowa DIN

Kod: 19867

Parametry techniczne:

  • Ilość numerów powiadomień: 1000
  • Ilość numerów sterujących: 1000
  • Ilość wejść: 8
  • Ilość wyjść: 4
  • Wyjścia sterujące: TAK
  • Zdalna konfiguracja: Tak
  • Monitoring: GPRS, SMS, CLIP
  • Konfiguracja: BasicGSM Manager / SMS
  • Obudowa: DIN
  • Zasilanie: 12V DC
  • Gwarancja producenta: 24 miesiące
Mało
Czas realizacji:
24h
672,81 zł
netto: 547,00 zł

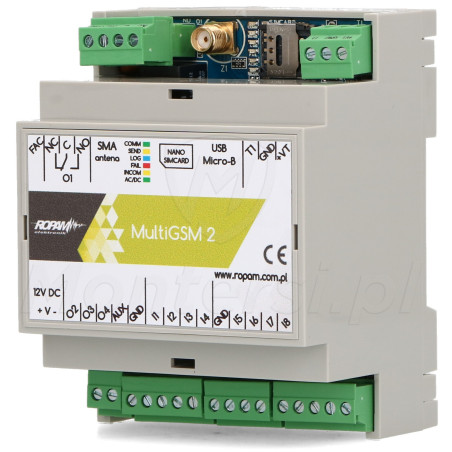

Moduł powiadomienia MultiGSM-D4M 2

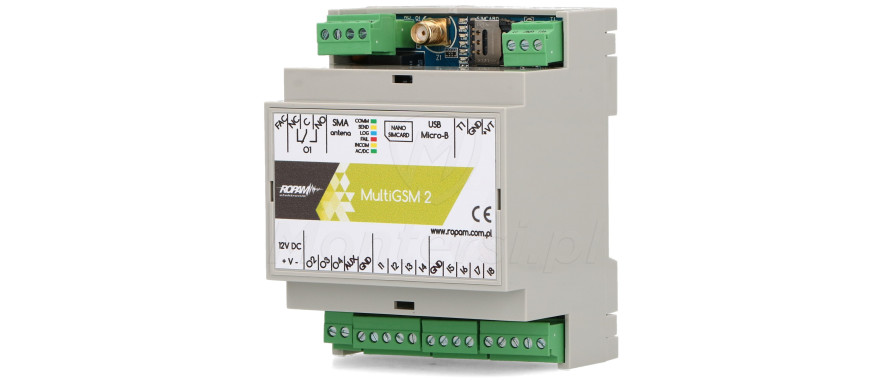

  • Moduł powiadomienia MultiGSM-D4M 2
  • Moduł powiadomienia MultiGSM-D4M 2
  • Tył modułu powiadomienia MultiGSM-D4M 2
  • Wnętrze modułu powiadomienia MultiGSM-D4M 2

MultiGSM-D4M 2 - moduł GSM, przeznaczony do współpracy z urządzeniami systemów alarmowych, systemów automatyki, kontroli dostępu, itd. Niezawodny i funkcjonalny umożliwia realizację powiadomienia o zdarzeniach w systemie oraz jego zdalne sterowanie. Moduł pracujący w systemie alarmowym umożliwia np. zdalne uzbrajanie i rozbrajanie systemu, przeglądanie historii zdarzeń lub sterowanie urządzeniami automatyki domowej.

Do cech charakterystycznych modułu MultiGSM-D4M 2 można zaliczyć:

  • Obudowę umożliwiającą montaż na szynie DIN
  • Realizacja powiadomień przy pomocy SMS / CALL / e-mail
  • Realizacja zdalnego sterowania przez SMS / CLIP / DTMF
  • Zdalna obsługa z poziomu aplikacji na urządzenia mobilne RopamBasic lub RopamDroid
  • Obsługa do 1000 numerów telefonów, z możliwością utworzenia do 8 grup numerów
  • Integracja z systemem wideodomofonu, przy pomocy bramki VAR-1U
  • Pamięć 1000 zdarzeń
  • Wbudowany zaawansowany, 32-bitowy LogicProcessor
  • Wbudowany modem GSM sieci 2G
  • Wbudowane 6 wejść typu NO / NC, 2 wejścia analogowe NO / NC
  • Wbudowane 1 wyjście przekaźnikowe, 3 wyjścia OC i 1 wyjście AUX
  • Wbudowane gniazdo antenowe SMA
  • Wbudowane gniazdo nanoSIM
  • Wbudowany port microUSB do programowania i aktualizacji oprogramowania

MultiGSM 2 jest następcą popularnego modułu powiadomienia i sterowania Ropam MultiGSM. Wymieniając moduł wersji 1.0 na 2.0 w istniejącym już systemie istnieje możliwość przeprowadzenia migracji ustawień - szczegółowe informacje o migracji można znaleźć w instrukcji.

Parametry techniczne:

Parametry techniczne:

  • Ilość numerów powiadomień: 1000
  • Ilość numerów sterujących: 1000
  • Ilość wejść: 8
  • Ilość wyjść: 4
  • Wyjścia sterujące: TAK
  • Zdalna konfiguracja: Tak
  • Monitoring: GPRS, SMS, CLIP
  • Konfiguracja: BasicGSM Manager / SMS
  • Obudowa: DIN
  • Zasilanie: 12V DC
  • Gwarancja producenta: 24 miesiące

Zastosowanie modułu MultiGSM 2:

Moduł powiadomienia i sterowania jest przeznaczony do integracji z innymi urządzeniami, takimi jak np. centrale alarmowe, kontrolery PLC, przekaźniki i sterowniki. Przykładowo można go użyć jako urządzenie pomocnicze w systemie alarmowym, służące do realizacji powiadomienia GSM i zdalnego sterowania. Model MultiGSM-D4M 2 ze względu na możliwość obsługi wielu użytkowników w tym samym czasie znajduje również zastosowanie w systemach sterowania automatyką przy wjeździe na osiedle mieszkaniowe, parking obiektu przemysłowego lub hotelu, itd.

MultiGSM-D4M 2 znajduje również zastosowanie w systemach:

  • Automatyki domowej
  • Kontroli dostępu
  • Wideodomofonów (integracja przez bramkę VAR-1U)
  • Kontroli i sterowania przez sieć GSM
  • Kontroli i nadzoru temperatury
  • Kontroli i nadzoru nad przesyłowymi sieciami energetycznymi

Powiadomienie GSM

Informacja o zdarzeniach w systemie alarmowym

Powiadomienie GSM znacznie zwiększa możliwości nadzoru alarmu, przez co jest ono standardem w profesjonalnych systemach. Moduł MultiGSM-D4M 2 wykorzystuje jedynie sprawdzone techniki powiadomienia o zdarzeniach, takie jak SMS, CALL i e-mail. Powiadomienie może być realizowane na konkretne numery telefonów, adresy e-mail (8 adresów) lub dedykowane aplikacje na urządzenia mobilne - RopamBasic, RopamDroid i RopamDroidPro.

Cechą szczególną modułu Multi jest możliwość obsługi do 1000 numerów telefonów, przez co sprawdza się on doskonale w systemach wieloabonentowych. Moduł umożliwia również utworzenie 8 grup numerów telefonów do powiadomienia i sterowania CLIP. Realizuje on również funkcje rozgłaszania informacji do grup użytkowników.

Uwaga!

Nowa wersja modułu MultiGSM 2 posiada wbudowaną pamięć i nie wymaga stosowania zewnętrznej karty microSD do zapisania listy numerów telefonów.

Wejścia/wyjścia modułu

Współpraca z dowolnym systemem alarmowym i urządzeniami wykonawczymi

Modu powiadomienia MultiGSM-D4M 2 posiada wbudowane 8 wejść, służących do podłączania czujek alarmowych:

  • I1 - I6 - standardowe wejścia typu NO / NC, służące do kontroli stanu systemu alarmowego
  • I7 - I8 - wejścia analogowe NO / NC (GND - 12 V lub 0 - 10 V), umożliwiające współpracę z czujkami analogowymi

Moduł powiadomienia posiada również 1 wyjście przekaźnikowe. Dzięki niemu, z poziomu modułu można sterować urządzeniem automatyki domowej, takim jak np. napędem bramowym. Moduł jest również wyposażony w 3 wyjścia tranzystorowe z zabezpieczeniem zwarciowym (0.7 A) oraz 1 wyjście AUX z zabezpieczeniem 1 A. Wyjścia są sterowane przez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe lub LogicProcessor.

Aplikacje mobilne

Możliwość obsługi systemu z poziomu smartfonu

Dużą zaletą modułu MultiGSM-D4M wersji 2 jest możliwość zdalnego sterowania z poziomu urządzeń mobilnych.

Producent udostępnia aplikacje:

  • RopamBasic - aplikacja na urządzenia z systemem operacyjnym Android lub iOS, realizująca połączenie przez GPRS i serwer RopamBridge. Z jej poziomu użytkownik może podglądać stan podłączonych urządzeń, sterować wyjściami modułu, uzbrajać i rozbrajać system, przeglądać historię zdarzeń i przeglądać stan awarii. W przypadku modułu MultiGSM 2 aplikacja RopamBasic umożliwia również podgląd listy numerów telefonów, dodawanie i usuwanie numerów, importowanie i eksportowanie numerów oraz czyszczenie listy numerów.
  • RopamDroid - aplikacja na urządzenia z systemem operacyjnym Android, służąca do sterowania systemem. Z jej poziomu możliwe jest np. sprawdzanie statusu systemu, blokowanie wejścia lub grupowe sterowanie wyjściami. Cechą charakterystyczną aplikacji jest komunikacji z modułem przy pomocy wiadomości SMS.
  • RopamDroidPro - aplikacja na urządzenia z systemem operacyjnym Android, będąca rozszerzeniem aplikacji RopamDroid. Pro jest wersją wieloobiektową, umożliwiającą obsługę wielu systemów jednocześnie.

LogicProcessor

Inteligentne sterowanie automatyką domową

Dużą zaletą modułu powiadomienia MultiGSM-D4M 2 jest wbudowany 32-bitowy mikroprocesor, z systemem operacyjnym czasu rzeczywistego (RTOS). Umożliwia on obsługę wielu zaawansowanych funkcji logicznych i funkcji czasowo-logicznych. Dzięki nim moduł można wykorzystać do realizacji automatyki domowej, połączonej ze sterowaniem GSM.

Moduł udostępnia funkcje logiczne dla wejść, wyjść, markerów, progów temperatury, progów wejść analogowych, awarii, timerów i wartości binarnych. Obsługuje on również 10 niezależnych warunków logicznych, 10 przekaźników czasowych i 4 timery kalendarzowe. Dzięki szerokim możliwością programowania logiki systemu, można go precyzyjnie dostosować do wymagań klienta i specyfiki obiektu.

Modem GSM 2G

Dobre parametry transmisji

Model MultiGSM-D4M 2 zbudowano w oparciu o standardowy modem GSM dla sieci 2G. Zapewnia on stabilne parametry transmisji, z prędkością dochodząca do 64 kb/s. Taka prędkość w zupełności wystarcza do realizacji powiadomienia i zdalnego sterowania systemem. Sieć 2G cechuje się również dobrą odpornością na zakłócenia, co gwarantuje niezawodność transmisji danych. Dodatkowo moduł wykrywa próby zagłuszenia GSM (jamming), które są zapisywane w pamięci i sygnalizowane na wyjściu.

BasicGSM Manager

Programowanie z poziomu komputera

Ropam udostępnia autorskie oprogramowanie na komputer BasicGSM Manager, z poziomu którego możliwa jest pełna konfiguracja modułu MultiGSM-D4M 2. Program posiada przyjazny interfejs, dzięki któremu konfiguracja jest prostsza i bardziej intuicyjna - co okazuje się nieocenione przy konfiguracji zaawansowanych funkcji i logiki systemu. Połączenie pomiędzy modułem a komputerem może zostać zrealizowane przez port microUSB lub przy pomocy GPRS.

Instalator ma również możliwość zmiany poszczególnych ustawień modułu przy pomocy odpowiednich komend SMS. Rozwiązanie to okazuje się bardzo wygodne, w sytuacji gdy potrzebne jest przeprowadzenie drobnej zmiany w parametrach modułu.

Pozostałe właściwości modułu MultiGSM-D4M 2:

  • Gniazdo antenowe SMA, do podłączenia anteny GSM
  • Gniazdo nanoSIM, do umieszczenia karty
  • Port microUSB do podłączenia komputera serwisowego (programowanie i aktualizacja oprogramowania)
  • Gniazdo do podłączenia dedykowanego zasilacza PSR-ECO 2012
  • Wejścia FAC do kontroli napięcia AC (np. centrali alarmowej)
  • Sygnalizacja optyczna stanu urządzenia
  • Rozłączane listwy zaciskowe
  • Możliwość wgrania do 8 komunikatów głosowych do realizacji powiadomienia CALL
  • Pamięć do 1000 zdarzeń z nadpisywaniem
  • Możliwość integracji z wideodomofonem, przy pomocy bramki VAR-1U. Umożliwia prowadzenie rozmów pomiędzy panelem bramowym, a telefonem komórkowym
  • Rejestracja wartości temperatury i wejść analogowych (do 7 dni), z automatycznym przesyłaniem logów przez e-mail
  • Obsługa kodów USSD, umożliwiająca kontrolę kart pre-paid z ustawieniem minimalnej kwoty na karcie
  • Wbudowany zegar RTC (czasu rzeczywistego), obsługa 4 timerów kalendarzowych, synchronizacja z siecią GSM lub serwerem NTP
  • Wbudowany modem GSM/GPRS-2G
  • Obsługa funkcji testu łączności - SMS, SMS STAN, CLIP, e-mail
  • Współpraca z czujkami temperaturowymi serii TSR-x i obsługa funkcji termostatu GSM
  • Współpraca z syntezerami mowy VSR-1 i VSR-2 do zapisu i odtwarzania komunikatów audio
  • Współpraca z modułem audio AMR-1 umożliwiającym nasłuch obiektu (podłączany do wejścia VSR)
